Корпус камеры Ligero69 для пресс-объектива Mamiya и рулонной/обрезанной пленки с байонетом M

Спасибо всем за добрые сообщения! Не могу дождаться, чтобы увидеть ваши изображения, пожалуйста, отметьте их в социальных сетях #ligero69, где это возможно. Много любви!

.........

Обратите внимание, что из-за высоких минимальных покупок (например, 20-100 винтов/гаек и т. д.) необходимое оборудование может стоить вам около 85 долларов США. Помимо этого, подумайте о покупке настоящей вещи по адресу: https://sprkplg.com/product-tag/l69/.

Если вы все еще планируете заниматься своими руками и не хотите покупать весь необходимый минимум оборудования, вы можете приобрести здесь отдельные комплекты оборудования + предварительно вырезанные уплотнения. Если вы уже купили оборудование в Интернете и у вас есть много дополнительных услуг, я куплю их у вас, напишите мне в Директ.

.........

Обновление от 15 ноября 2021 г.: загружена версия E, а D уничтожена. В новой версии значительно улучшено крепление объектива и внесены некоторые незначительные изменения:

Далее отрегулировал отверстие линзы. С CFPC каждый объектив, который я установил на эту версию, не нуждался в какой-либо настройке, все они будут чувствовать себя комфортно. Я добавил небольшую приподнятую область, которая обеспечивает большее трение, но не делает вещи слишком тугими.

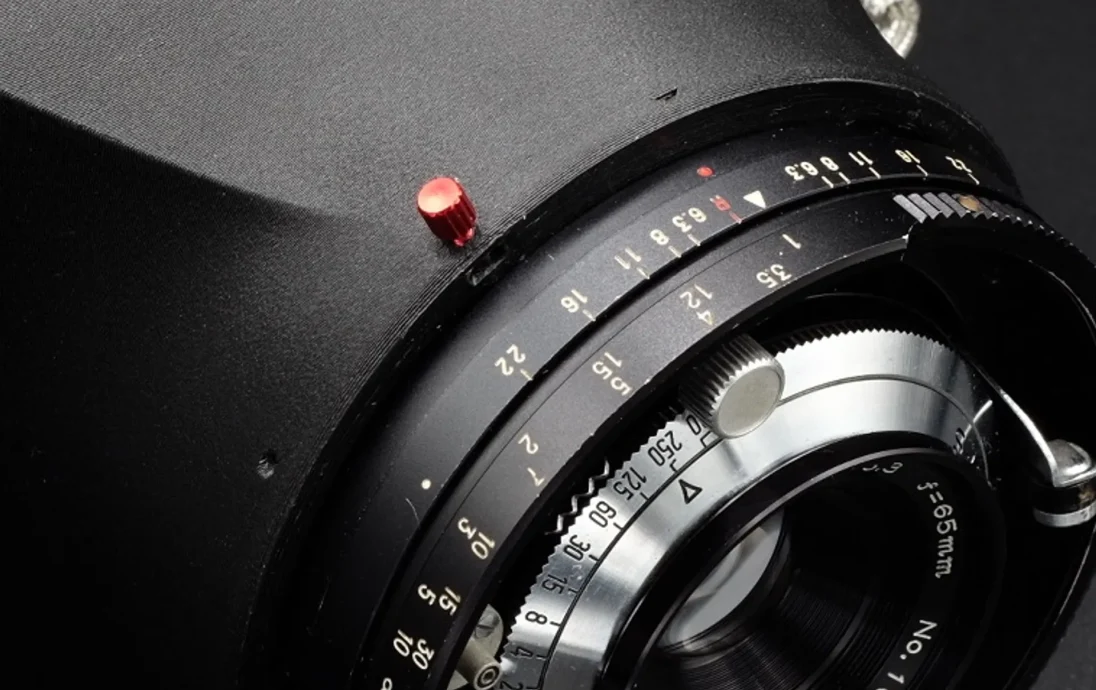

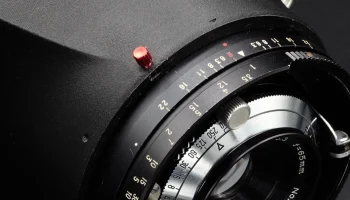

Установочный винт сместился из центра, поэтому ему больше не нужно кусать линзу, чтобы удерживать ее на месте. Теперь он просто блокирует выворачивание линзы… затягивать не надо.
Добавлен упор, чтобы объектив правильно центрировался при его повороте. Он не будет продолжать вращаться.
Площадь сиденья для штатива была увеличена для лучшей поддержки.

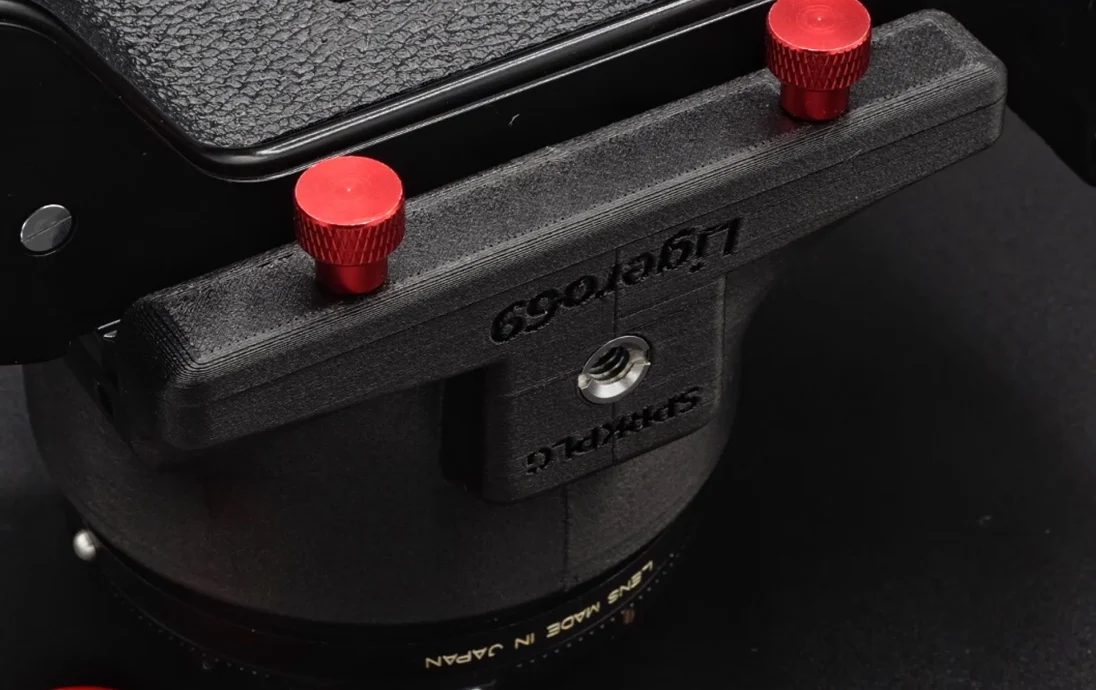

Задняя часть была перемещена ниже для размещения более крупных винтов с накатанной головкой (см. изображения). Это также означает, что задняя планка замка увеличилась в высоту.
Немного изменена высота холодной обуви, но вам следует отрегулировать ее в соответствии с вашими аксессуарами. У некоторых людей она оказывается свободной, а у других — тесной. На это сильно влияет материал, который вы используете, а также отверстия для гаек/винтов.

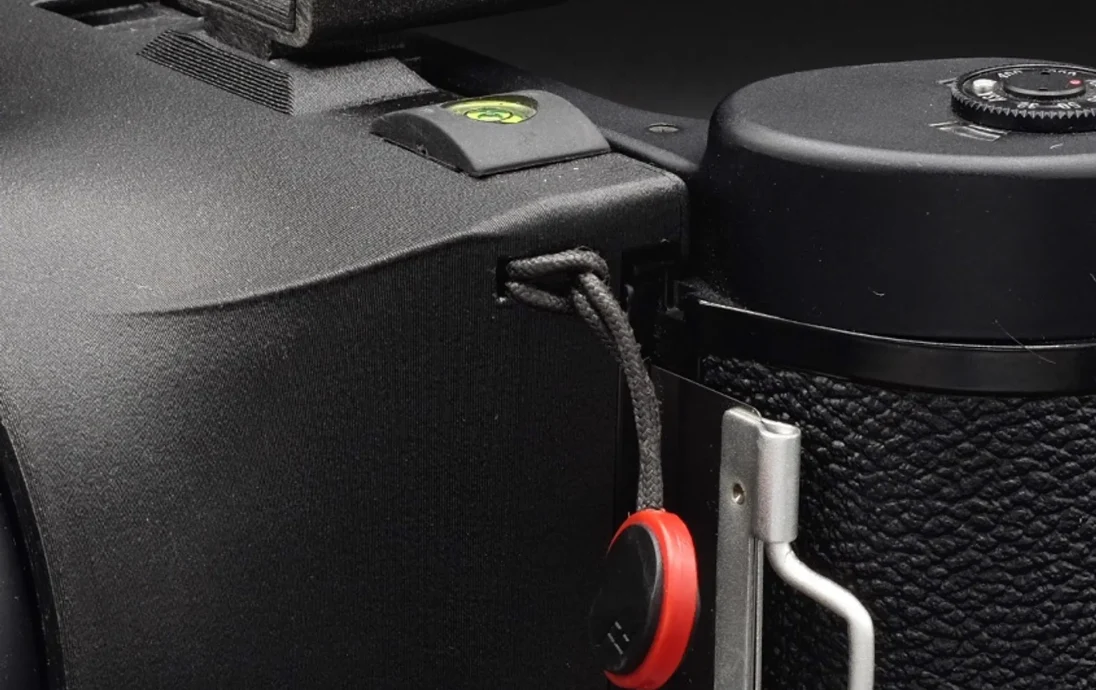

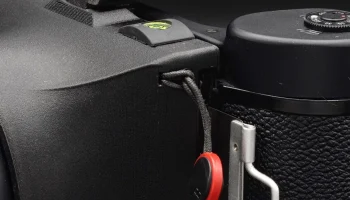

Во всех четырех углах добавлены точки крепления для ремешков, которые отлично сочетаются с анкерными замками Peak Design. Я чертовски протестировал это с материалом CFPC, но PLA/PETG на всякий случай проведите собственное безопасное стресс-тестирование.

Наслаждаться!

..........

Обновление от 23 февраля 2021 г.: версия D стала последней. Внесены незначительные изменения для более плотного прилегания обратной стороны пленки. Также увеличил торец крепления объектива из-за жалоб на то, что линзы слишком разболтаны. Если в итоге крепление объектива окажется более плотным, чем хотелось бы, просто отшлифуйте всю поверхность крепления объектива, пока не будет достигнута желаемая свобода крепления.

..........

Обновление от 22 января 2021 г.: Никаких обновлений модели, просто хотел порекомендовать печатать линзу вниз и использовать опоры только с рабочей пластины. Кажется, это лучшее сочетание съемных подставок и более чистой печати в целом. Измените расстояние контакта Z, если опоры слишком сложно удалить или они недостаточно хороши.

..........

Обновление от 14 января 2021 г.: Версия C — новейшая версия, оптимизированная для глажки всех верхних слоев. С CF PC вы можете обойтись толщиной 0,2 мм, 3 периметрами, заполнением 10%. Увеличьте его для более слабых материалов. Общая высота PrusaSlicer составляет 64,29 мм, и вам нужно, чтобы высота вашего отпечатка составляла 64,20-64,30 мм, чтобы обеспечить максимально точную фокусировку на бесконечность.

..........

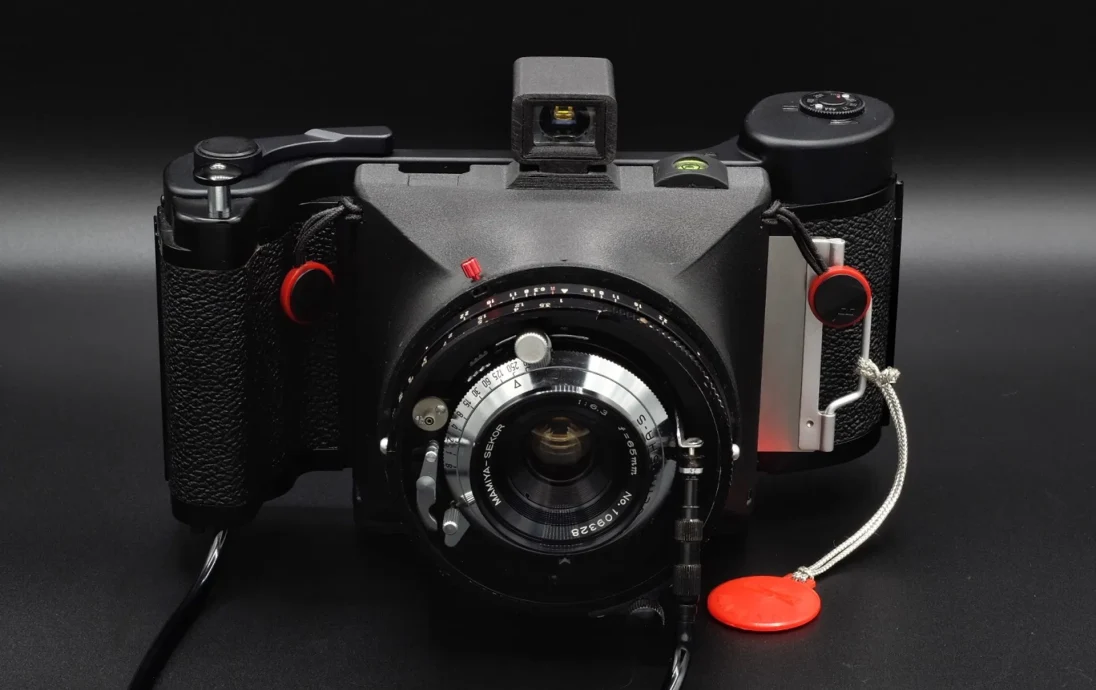

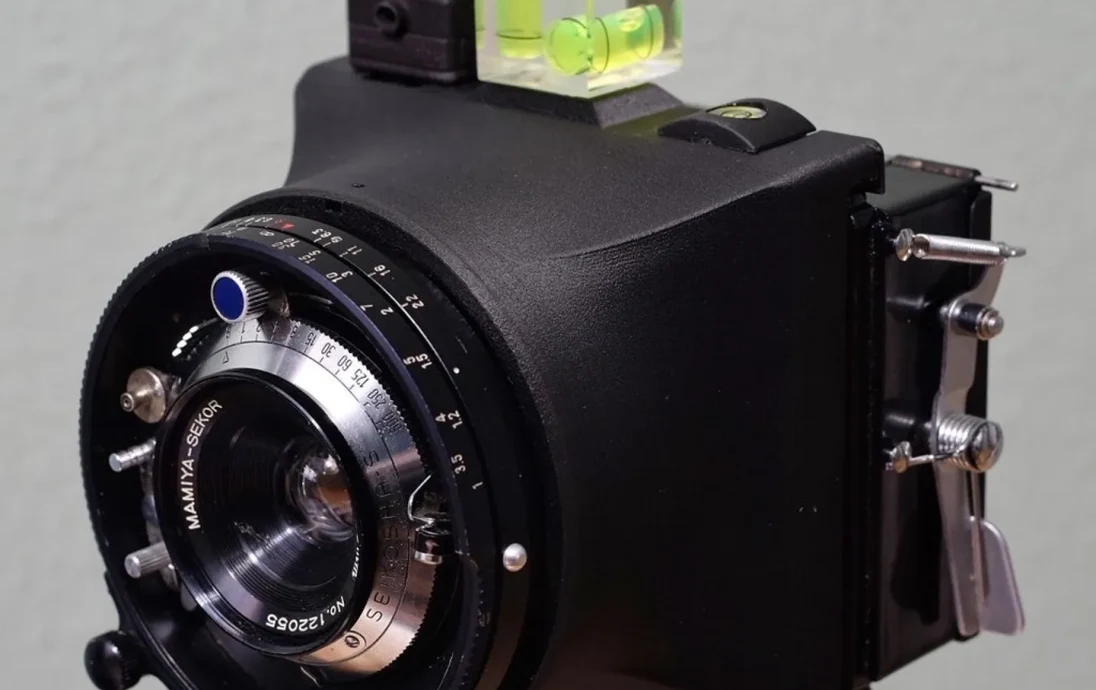

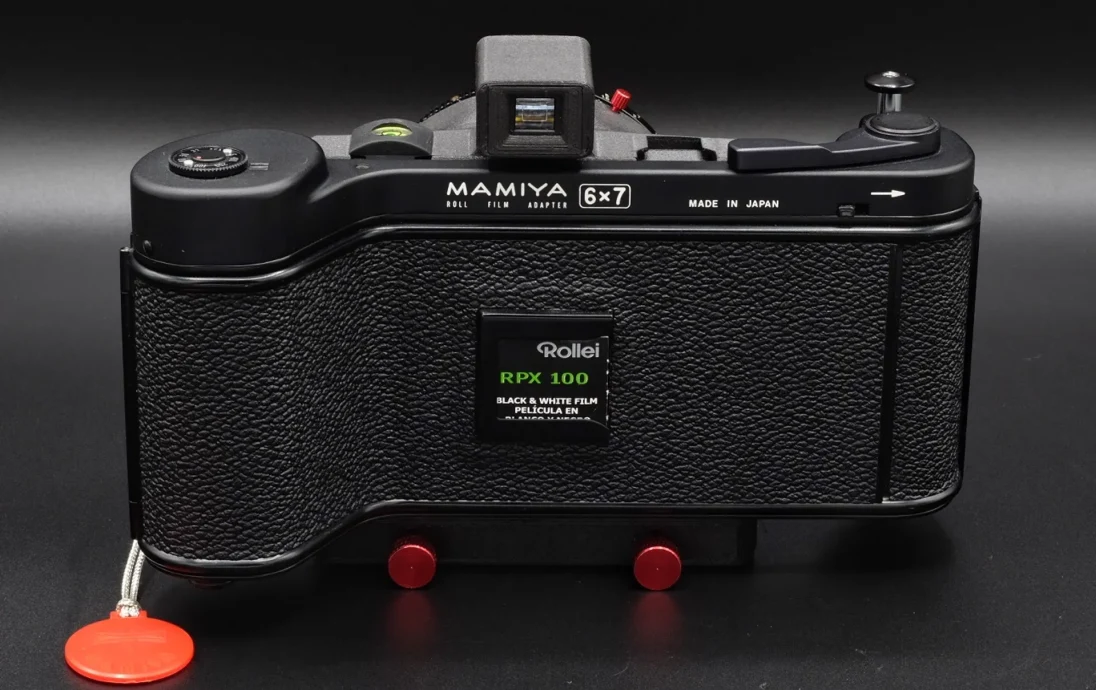

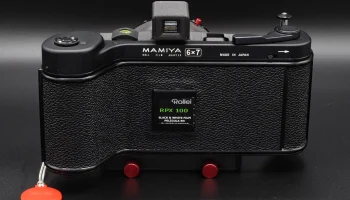

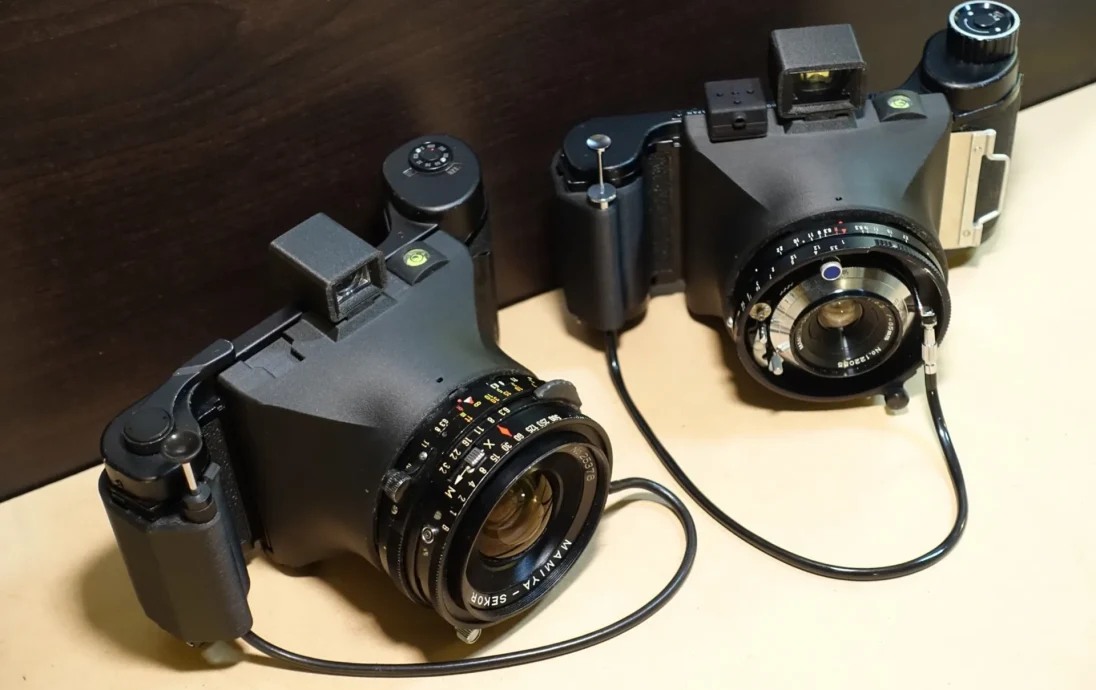

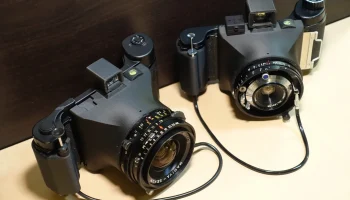

Легкий и компактный корпус камеры, заменяет корпуса Mamiya Press + M-mount. См. схему совместимых задников в галерее. Нет задней части Model 3, которая отлично сочеталась бы с этим корпусом. Подходит для всех объективов, совместимых с Mamiya Press, Super 23, Universal Press.

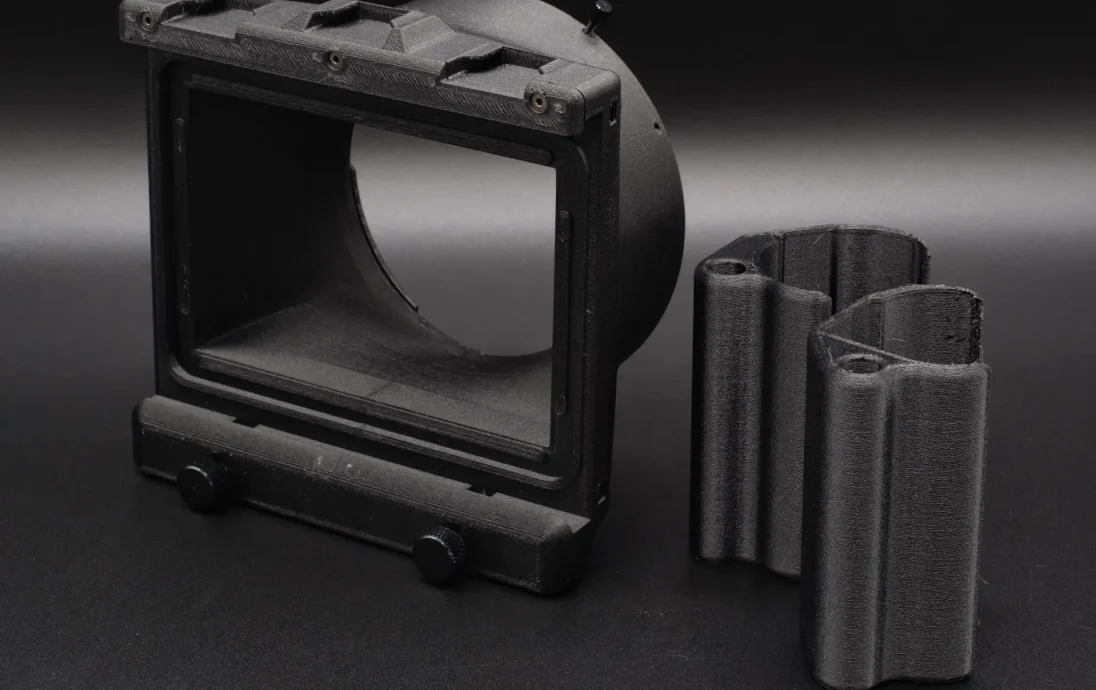

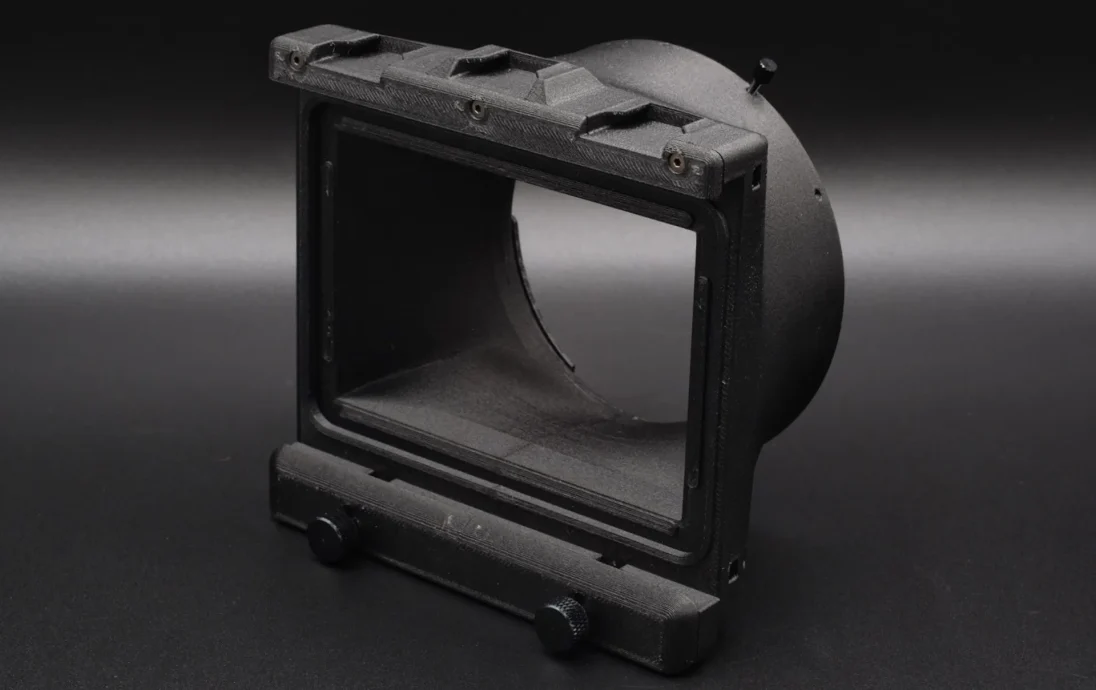

Сборка состоит из 3 частей, состоящих из корпуса + верхней монтажной кромки + выдвижной задней запорной планки. Загрузите зажим для освобождения троса рукоятки в моих проектах.

Крепление объектива рассчитано на самый плотно прилегающий объектив, который у меня есть, поэтому большинство других будут более свободными. Используйте (1) винт с накатанной головкой M2x8 и гайку M2, необходимые для установочного винта.

Для блокировки заднего замка требуются (2) винта M3 с накаткой и (2) гайки M3, идеально подходит M3x16. Для верхней кромки требуются (3) винты с потайной головкой M2x8 и (3) гайки M2. После пробной установки готовой сборки оставьте (3) винта M2 верхней кромки слегка ослабленными и отрегулируйте их в зависимости от того, какое давление оказывается на эту кромку.

Я разработал его для Priline CFPC, который имеет лучшую точность размеров по сравнению с другими материалами. Фокусировка на бесконечность может быть проблемой, но на корпусе есть опорные подушечки, которые можно отшлифовать или
