Катушка Paterson для пленки 4x5 листов (6 листов)

Это легко загружаемая катушка для проявки до 6 листов пленки 4х5 с помощью стандартной системы Paterson.

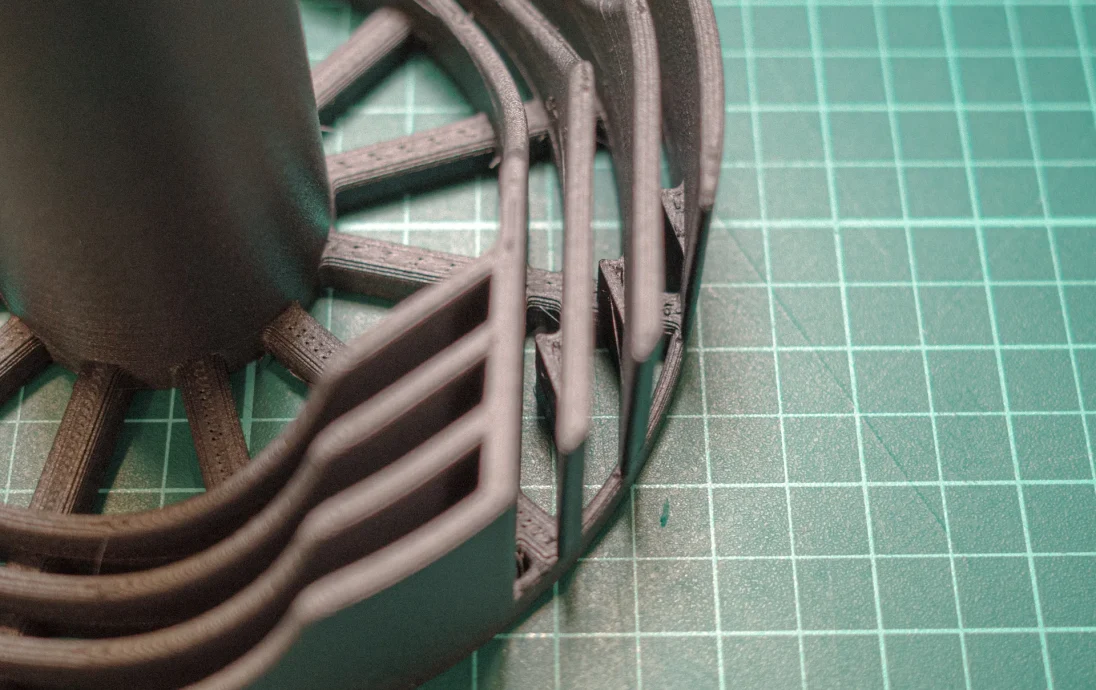

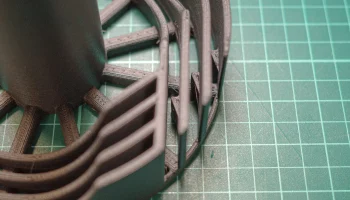

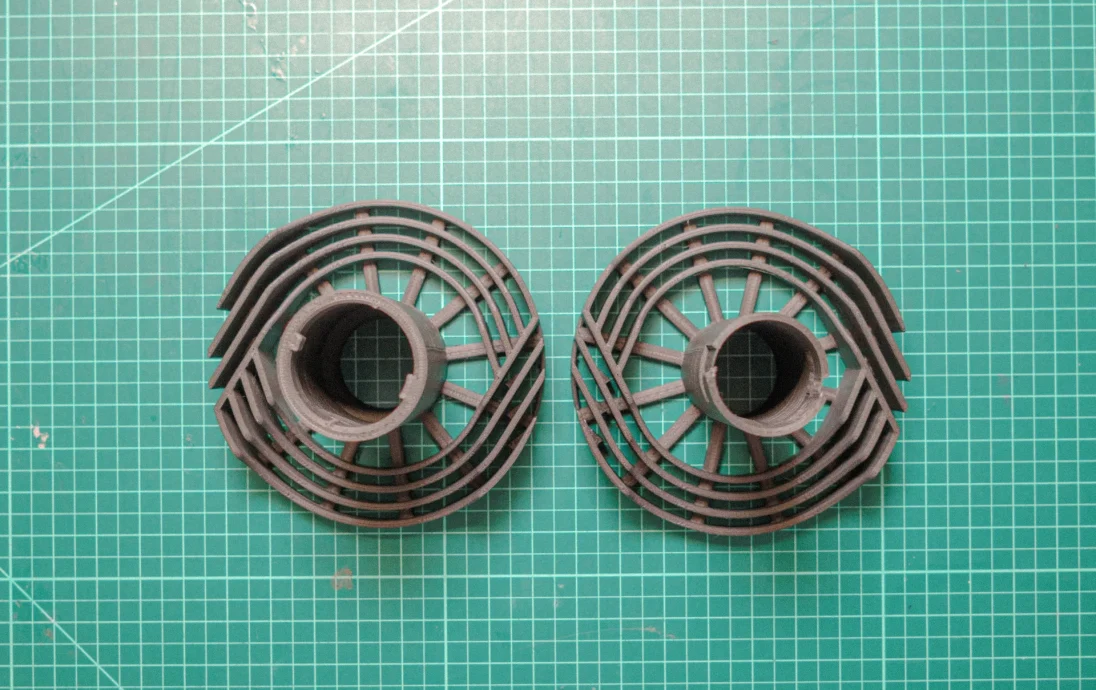

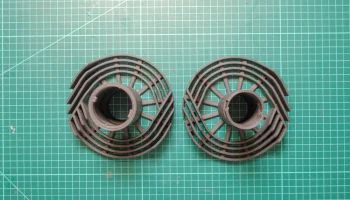

Листы вставляются через входные прорези и удерживаются на месте с помощью фиксаторов сверху и снизу.

Этот дизайн был вдохновлен системными катушками Jobo для пленки 4x5 с модификациями, внесенными для удобства печати, и дополнительным удержанием листа, необходимым из-за большей деформации листа, необходимой для размещения внутри резервуаров Paterson меньшего диаметра.

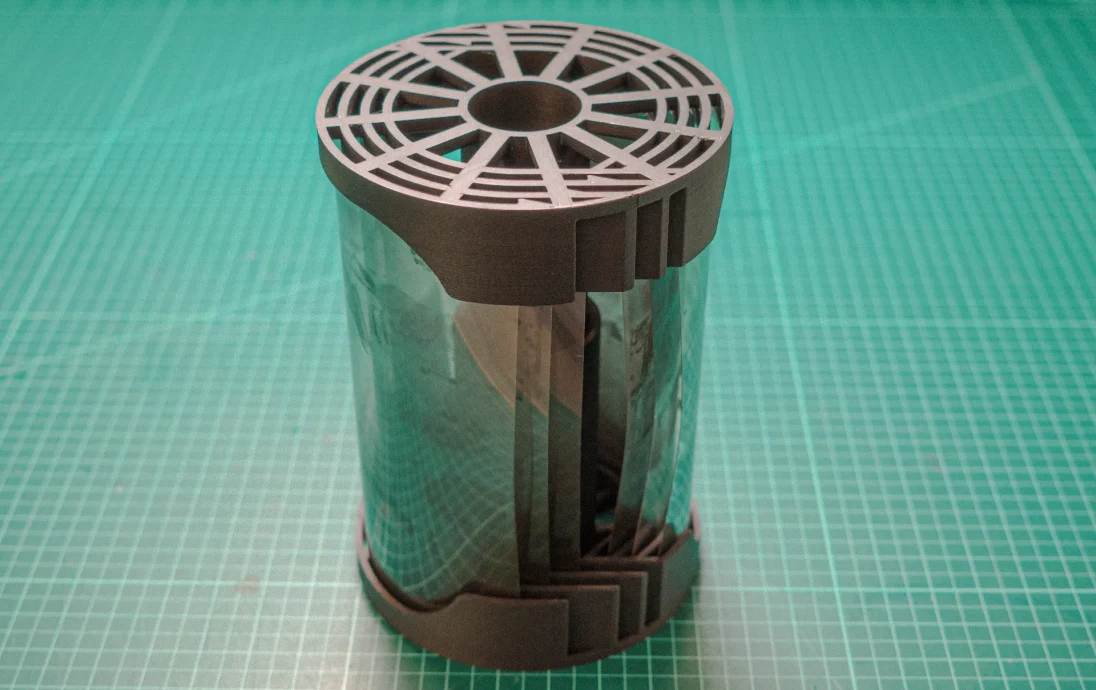

Я протестировал эту конструкцию, проявляя все 6 листов одновременно, и обнаружил, что листы проявляются равномерно, без царапин и деформаций.

PLA прекрасно выдерживала химические вещества и температуры разработки C-41.

Одновременная обработка большего количества листов с помощью системы Патерсона крайне желательна, особенно при однократном использовании химикатов, поскольку неротационная проявка с помощью системы Патерсона требует больших объемов химикатов.

Печать заметок
Я печатал только с высотой слоя 0,2 мм с соплом 0,4 мм, но более высокие слои для более быстрой печати могут подойти.
Рекомендуется 100% заполнение из-за того, насколько тонкие элементы. Это не должно сильно увеличивать время печати или использование материала.
Никаких вспомогательных материалов не требуется.
Неровные печатные поверхности на направляющих могут поцарапать пленку или помешать ее вставке, поэтому проверьте отпечаток. Возможно, вам придется пройтись по поверхности направляющих небольшим ножом, в зависимости от качества печати.
Примечания по использованию

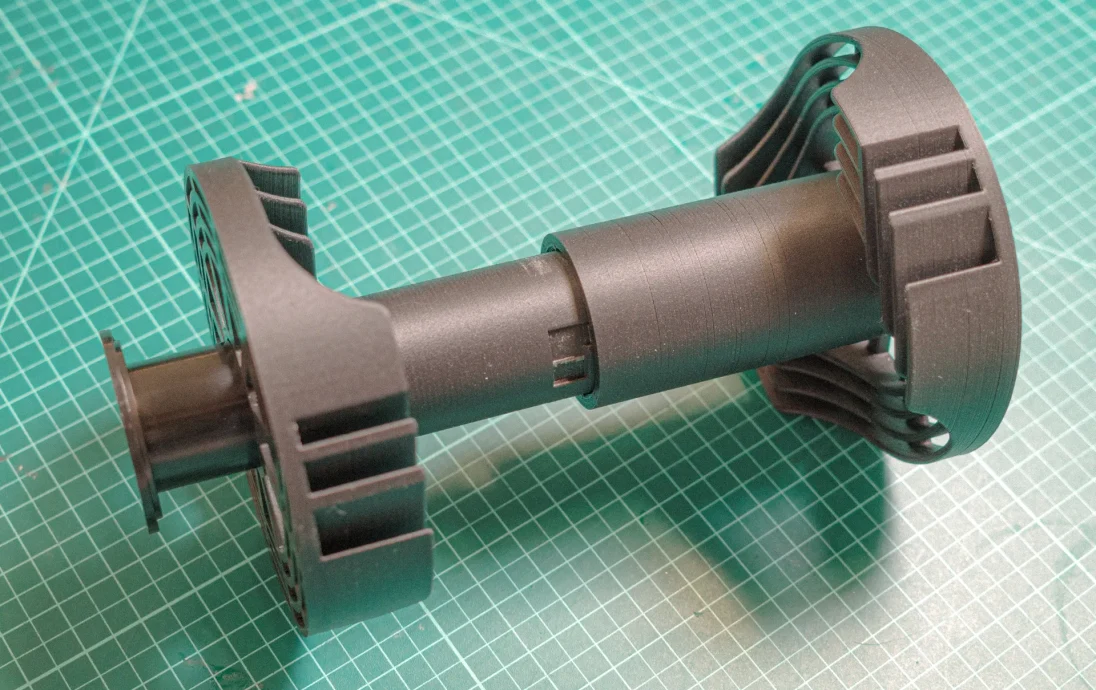

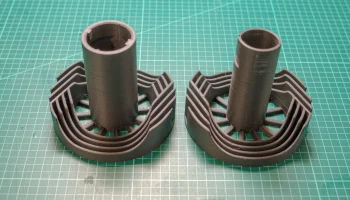

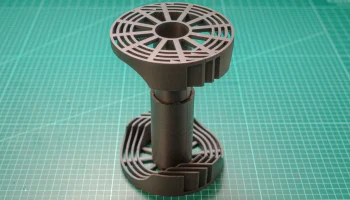

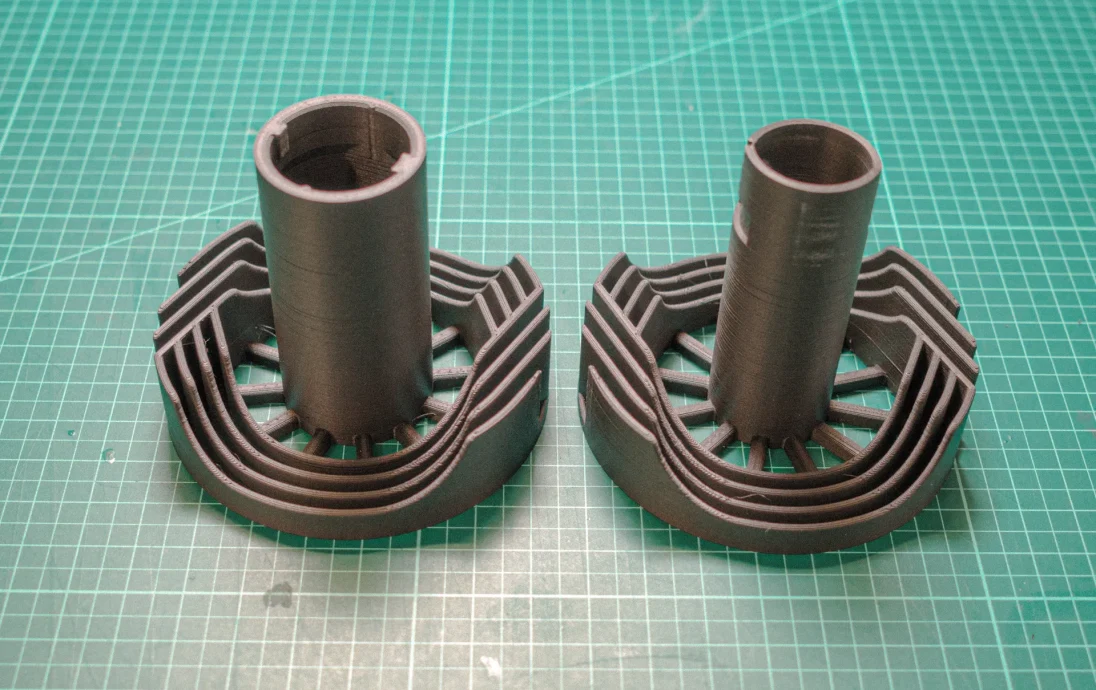

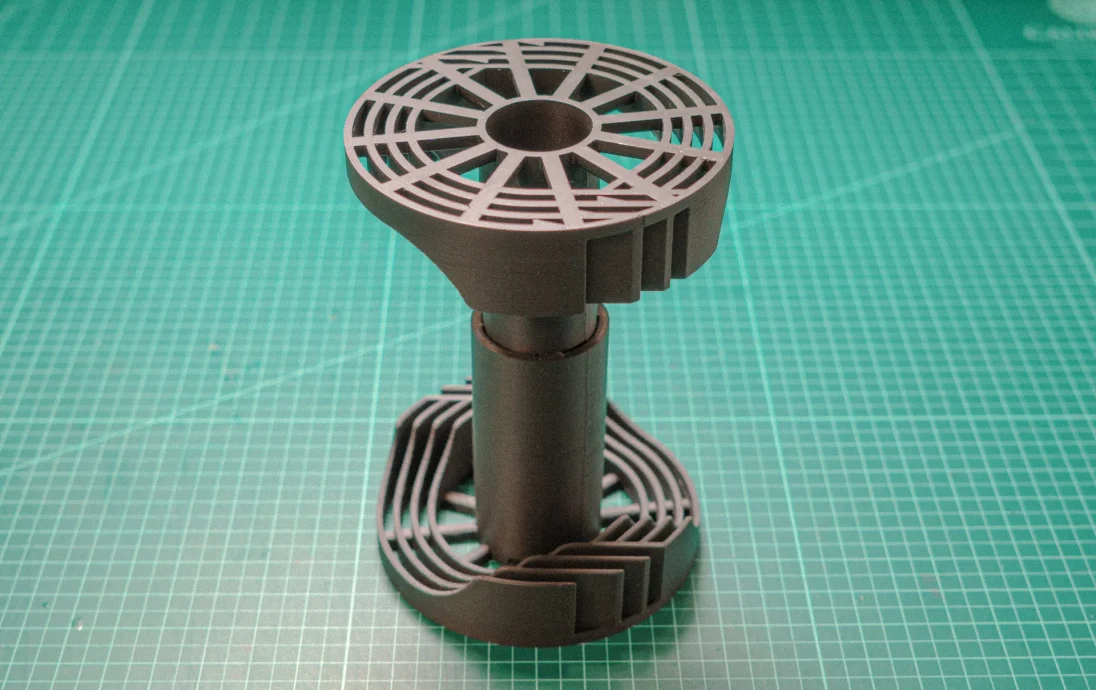

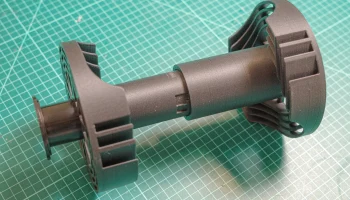

Верхняя и нижняя части вращаются и защелкиваются вместе, как и другие катушки Paterson.
Загружайте листы «эмульсией внутрь» (по направлению к центральному штырю), чтобы обеспечить равномерное проявление и свести к минимуму риск поцарапать эмульсию.
Листы следует загружать прямо, иначе они зацепятся за опорные ребра.
При загрузке убедитесь, что листы полностью посажены, надавив на них после вставки. Они должны зацепляться за выступы кипера, а не выскальзывать обратно.
ПЕРЕД ИСПОЛЬЗОВАНИЕМ В ТЕМНОТЕ проверьте катушку на кусочке пленки, чтобы убедиться, что на всех дорожках нет препятствий, вызванных дефектами печати, а качество печати хорошее и катушка не сломается.
Известные проблемы и будущая работа
Я не могу говорить о длительном использовании или надежности, поскольку я использовал эту катушечную систему только дважды.
Могут быть способы улучшить конструкцию, чтобы уменьшить вероятность того, что катушка поцарапает пленку.
Допуск защелкивания может не сохраняться на других принтерах. Пожалуйста, оставьте комментарий, если две части не соединяются хорошо.
Расход материала на стойке верхней катушки, вероятно, можно было бы уменьшить, не жертвуя при этом надежностью.
