Ультраминиатюрный адаптер для объектива с байонетом F от M42

Я нашел старый объектив Carenar с резьбовым креплением M42x1,0 мм (не путать с T-образным креплением, имеющим резьбу M42x0,75 мм), который я хотел использовать с моей зеркальной камерой Nikon, но на единственном найденном адаптере было написано: «Фокусировка на БЕСКОНЕЧНОСТЬ НЕ РАЗРЕШЕНА».
Это связано с тем, что объектив располагается дальше от датчика изображения, чем он был спроектирован.

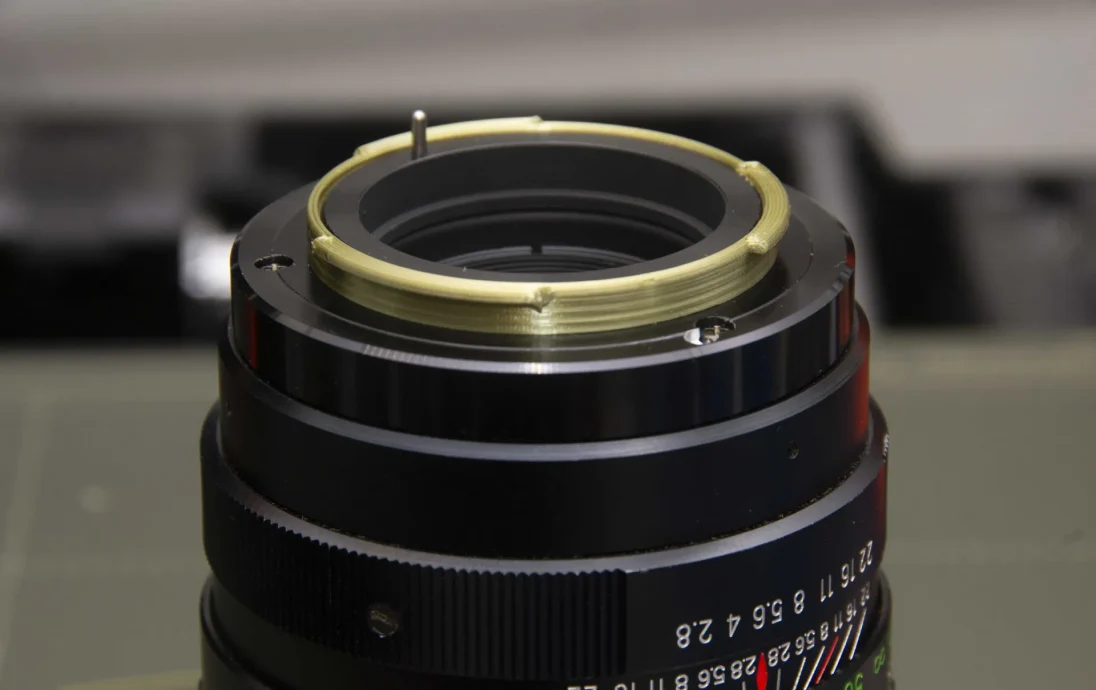

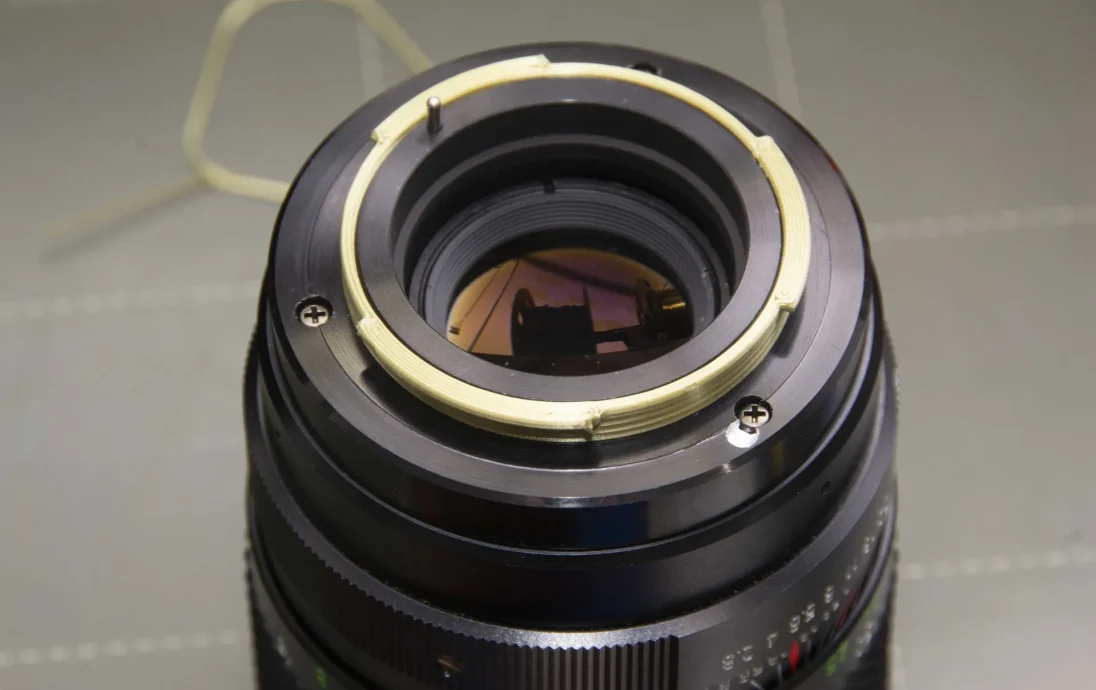

Это ограничение можно смягчить, если основание объектива M42 находится в прямом контакте с креплением объектива корпуса зеркальной камеры. Эта модель обеспечивает надежную установку с минимальным использованием материала.

Сборка:

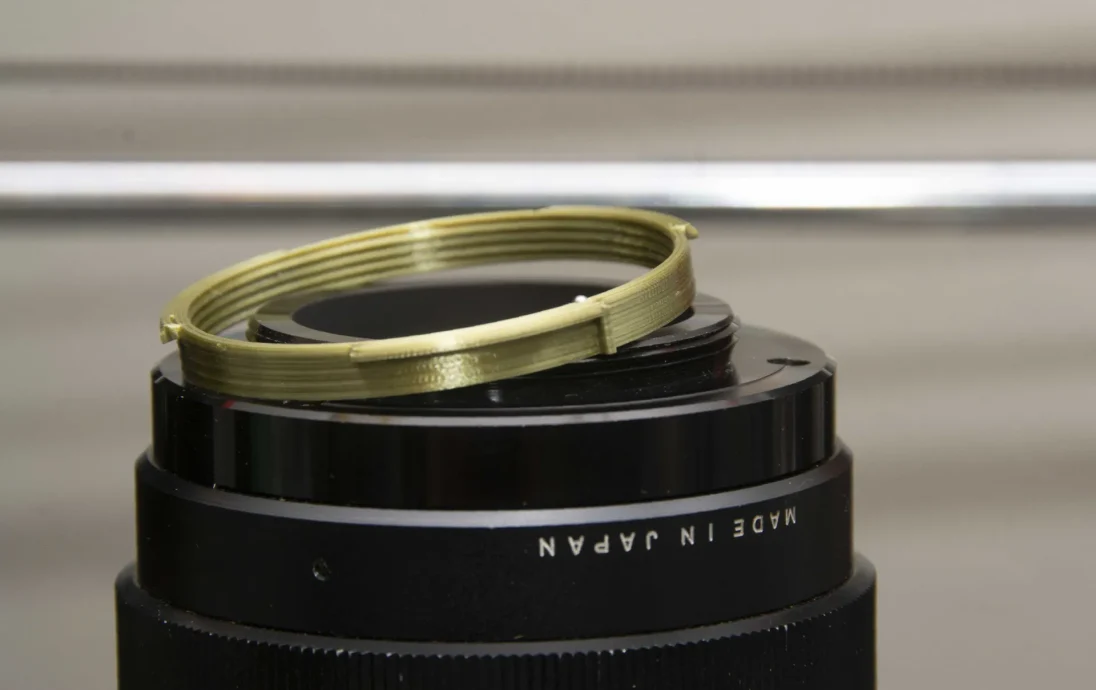

Резьба адаптера должна плотно прилегать к объективу M42. При необходимости используйте заднюю крышку объектива для затяжки. Если у вас возникли проблемы, прогрейте адаптер и/или двигайтесь медленно.

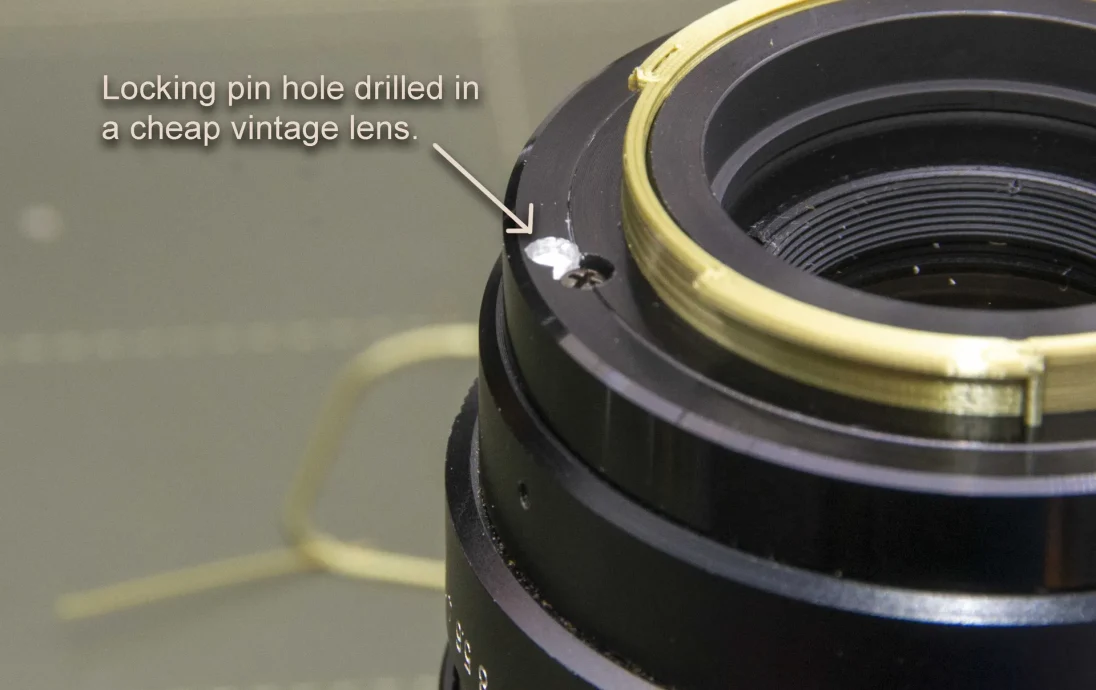

Необязательно: чтобы ��спользовать стопорный штифт объектива корпуса камеры, просверлите небольшое отверстие размером примерно 3 мм в алюминиевом ободе старого объектива (см. рисунок). Используйте чернила или карандаш, чтобы определить местонахождение. Он должен иметь глубину всего около 2 мм и не обязательно должен находиться в самом конце поворота штыка.

Предложение по печати:

PLA, слои 0,1 мм (предустановка ДЕТАЛИ 0,1 мм). Расчетное время прибытия 13 минут на MK3.

Примечание к файлу:

Правильное крепление объектива M42 — «M42x1,0mm to F-Mount.stl». ИСПОЛЬЗУЙТЕ ЭТО.

Дополнительный адаптер с T-mount на F-mount той же концепции также включен как «T-mount (M42x0,75 мм) на F-mount.stl», но он не соответствует надлежащим нормам изображения/фокальной плоскости и, вероятно, сделает ваше устройство дальнозорким.
