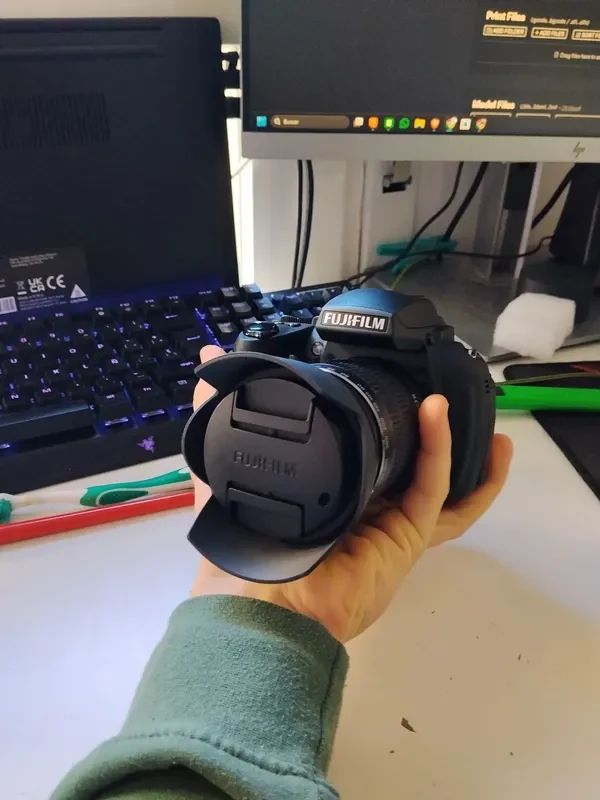

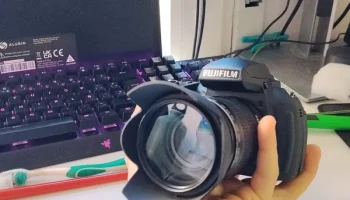

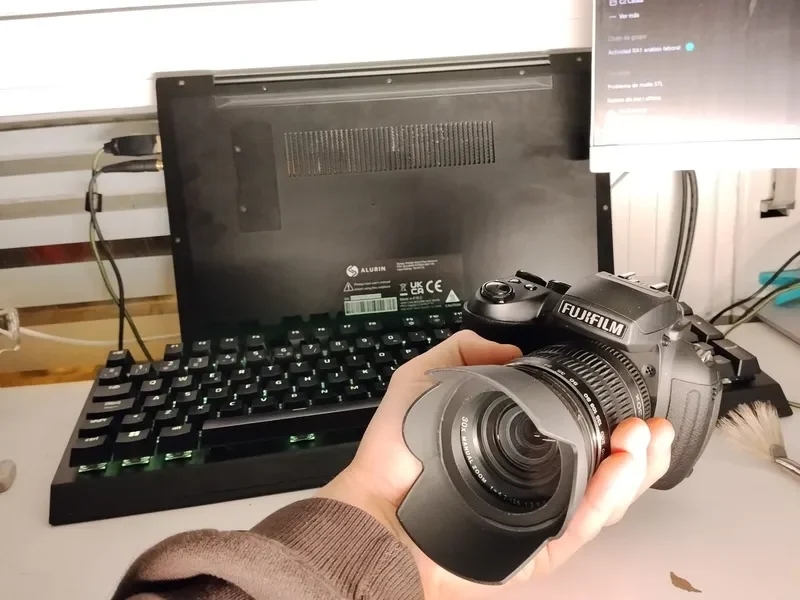

Бленда объектива, без поддержек

Эта бленда объектива камеры была разработана и оптимизирована специально для 3D-печати FDM без опор.

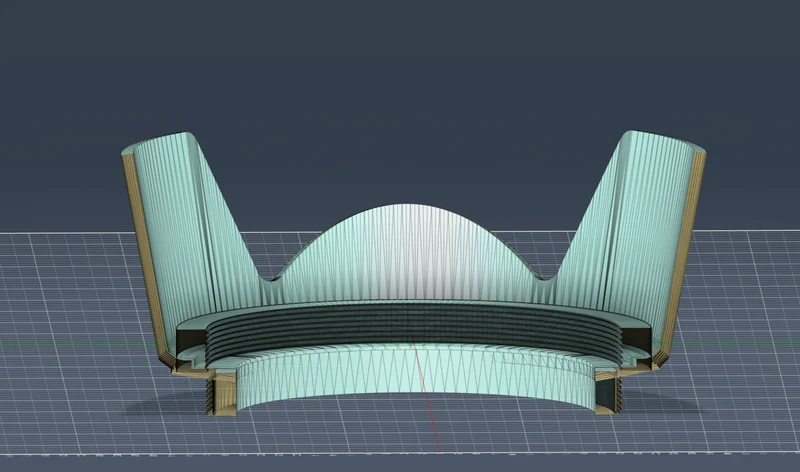

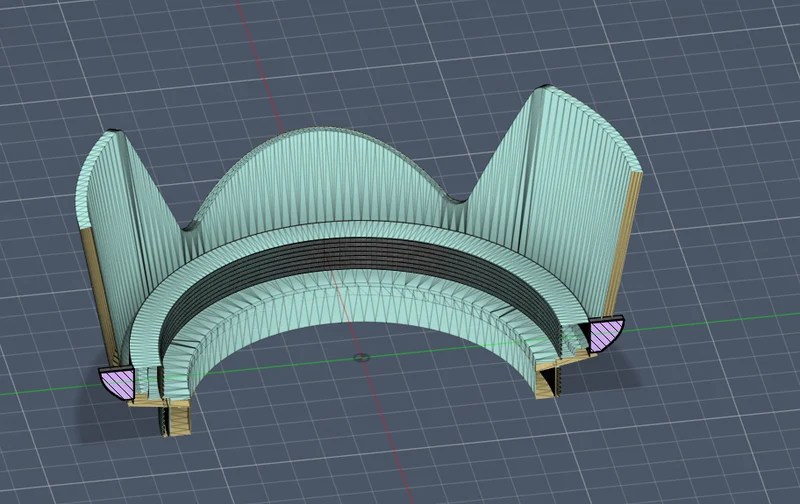

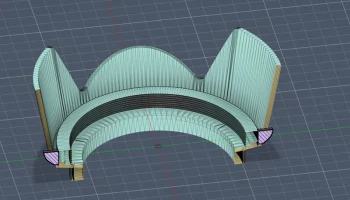

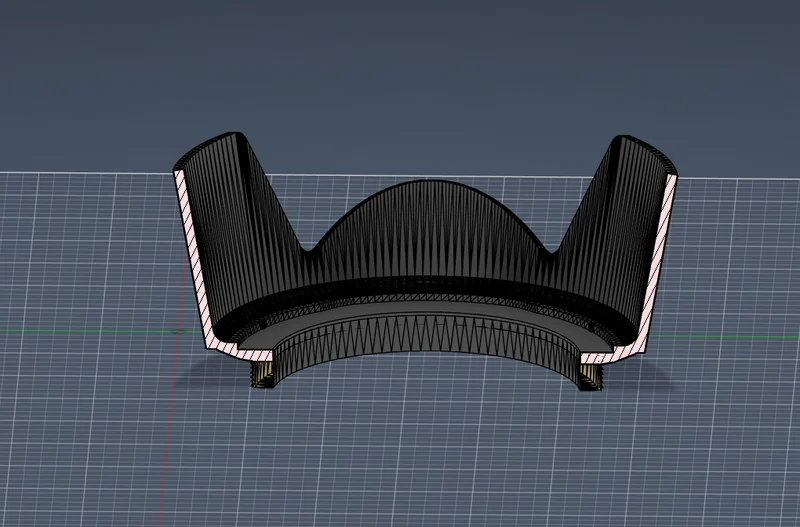

Нижняя геометрия была тщательно сформирована, чтобы поддерживать углы свеса не более 40°, что обеспечивает надежную печать без опор на стандартных настольных 3D-принтерах.

Все функциональные области резьбы сохранены и имеют допуск на зазор 0,15 мм, что обеспечивает правильную посадку после печати с учетом типичных отклонений размеров FDM.

Внешняя форма была оптимизирована для удобства печати и структурной целостности без ущерба для функциональности и совместимости.

Рекомендуется использовать с соплом 0,4 мм, стандартной высотой слоя (0,2 мм) и PLA или аналогичными материалами.

Эта модель разработана как безопорная, с оптимизированным свесом примерно до 40°.

Однако для наилучшего качества поверхности на нижней изогнутой части рекомендуется добавить в слайсер 2-4 небольшие ручные опоры.

Размещение нескольких опор в виде дерева только под самыми нижними точками нижней дуги значительно повышает качество и надежность печати, сохраняя при этом постобработку минимальной.

Эти опоры не влияют на функциональную резьбу и допуски.

Версии моделей — различия и особенности

Версия 1 (V1) — только наружная резьба

Описание:

Эта версия имеет одинарную наружную резьбу и является базовой моделью конструкции.

Основное внимание уделяется правильной посадке, точности размеров и надежной 3D-печати без поддержки.
Нижняя внешняя геометрия оптимизирована для поддержания угла свеса не более 40°, что позволяет выполнять чистую печать FDM без опор.

Все функциональные размеры имеют допуск 0,15 мм для обеспечения совместимости после печати.

Вариант использования:

Простой монтаж

Тестирование на посадку и допуски

Минимальная, облегченная версия

Версия 2 (V2) — наружная + внутренняя резьба

Описание:

Эта версия расширяет базовую конструкцию за счет добавления внутренней внутренней резьбы, сохраняя при этом ту же внешнюю геометрию, что и V1.

Как наружная, так и внутренняя резьба сохранены с допуском на зазор 0,15 мм для надежной сборки.
Нижняя часть модели по-прежнему оптимизирована для печати без поддержек, а углы свеса ограничены 40°.

Никаких функциональных или структурных компромиссов по сравнению с версией 1 не предусмотрено.

Вариант использования:

Соединения резьба к резьбе

Модульные установки

Повышенная совместимость с дополнительными компонентами

Версия 3 (V3) — наружная + внутренняя резьба + визуальные направляющие и ручка.

Описание:

Эта версия основана на версии 2, в нее добавлены визуальные направляющие и функции внешнего захвата.

Визуальные напр��вляющие помогают быстро центрировать и ориентироваться во время установки, а функции захвата улучшают управляемость и удобство использования.

Все добавленные элементы разработаны таким образом, чтобы избежать обращенных вниз поверхностей, сохраняя полную возможность печати без поддержек.
Функциональная резьба и допуски 0,15 мм остаются неизменными.

Вариант использования:

Более простое выравнивание и обработка

Улучшенная эргономика

Лучший общий пользовательский опыт
