Ящик Ultimate Gridfinity для ящиков для инструментов Harbour Freight US General Series 2

Редактировать: я загрузил новую версию своего ящика — см. версию 3 3mf, чтобы было проще! Это новый макет:

Оригинал

Наконец-то я сел и задокументировал свой способ внедрения опорных плит Gridfinity Refined в имеющийся у меня 26-дюймовый набор инструментов Harbour Freight.

Если вы приняли мою схему, у вас, как и у меня, много контейнеров высотой 5U. Вам понравится этот прочный ящик для ваших мусорных баков!

Макеты ящиков

Внутреннее пространство каждого ящика составляет 568 на 490 мм. Мой принтер может печатать максимум 256 x 256 мм, поэтому самая большая опорная пластина, которую я могу напечатать, — 6x6. Ящик вмещает 13x11 контейнеров, у него осталось 22 мм по бокам и 38 мм спереди/сзади. Вам понадобится 572 магнита размером 6х2 мм на каждый ящик.

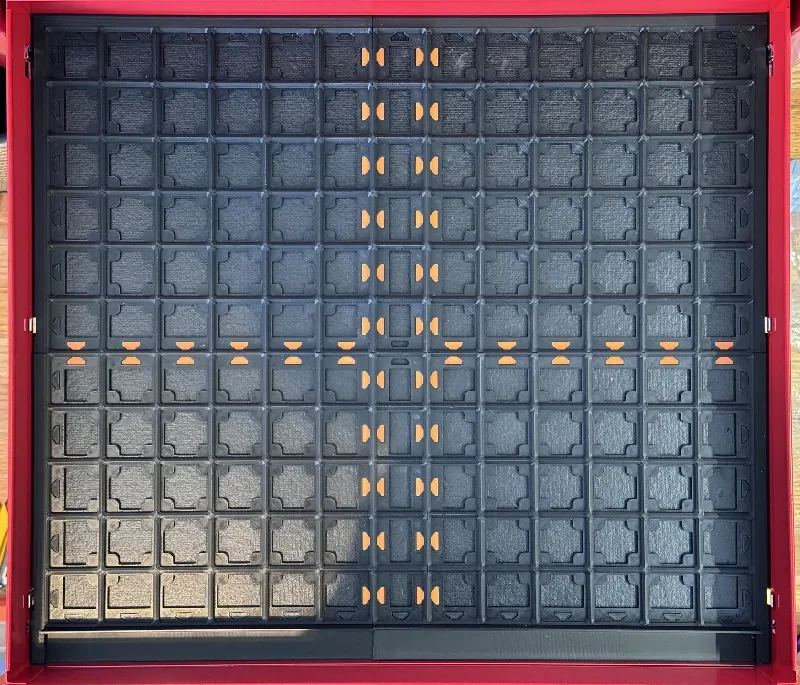

Поэтому моя компоновка базовой платы выглядит следующим образом:

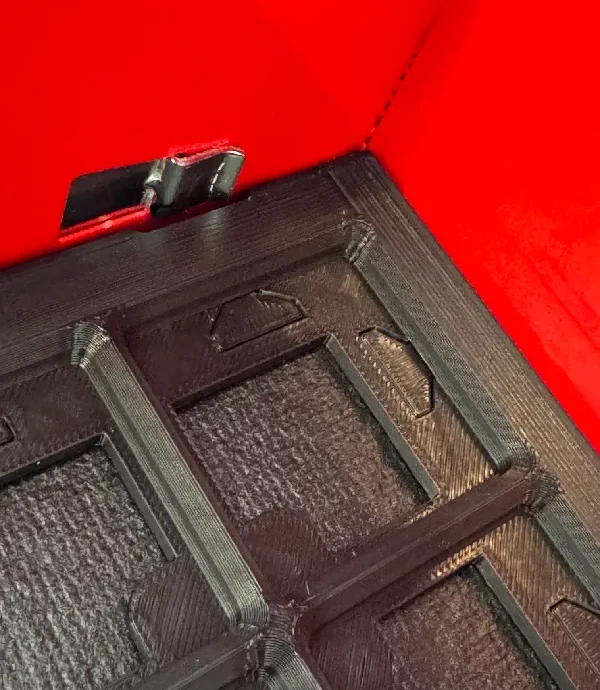

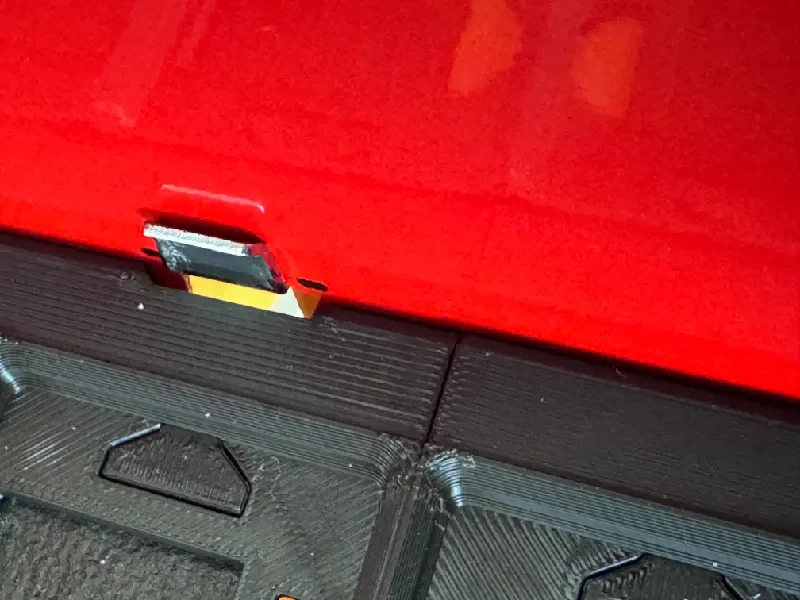

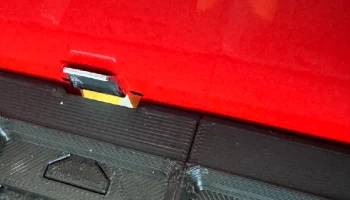

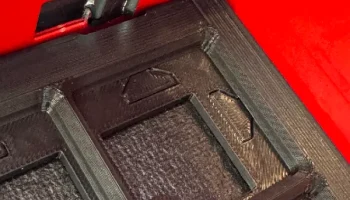

На передней проставке я добавил небольшую «стенку», чтобы с ее помощью можно было сбрасывать длинные сверла, стержни или удлинители. Это просто, но требует большего использования ящика. Я также добавил выемки в тех местах, где фурнитура выдвижного ящика будет мешать проставке.

Бин Хайтс

Имеет 8 ящиков ��азной высоты. Вот измеренные высоты и максимально возможные контейнеры для каждого ящика. Благодаря проставке вы не заденете край ящика и сможете использовать всю высоту ящика даже для ячеек на боковой решетке.

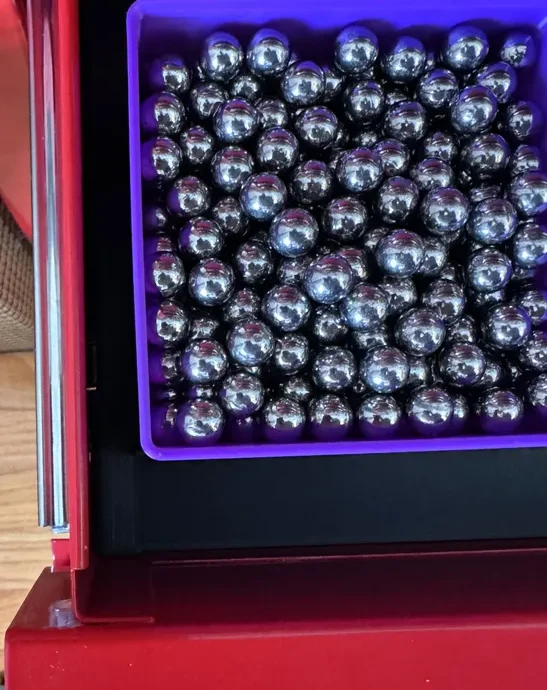

Я без проблем использовал высоту 5U для первых трех ящиков, даже оставив «резиновый» коврик, прилагаемый к ящику, установленным под опорными пластинами Gridfinity. Тем не менее, я предлагаю придерживаться высоты 8U для ящиков 4 и 5 — зазор между ящиком и ящиком наверху слишком мал, и либо он не подойдет (из-за производственных допусков ящика и изгибов ящика — контейнеры в середине и на краю ящика будут иметь небольшую разницу в высоте). На этом рисунке синий — это 8U, а фиолетовый — 9U. Ящик закрывается обоими, но на мой взгляд фиолетовый слишком тугой. Вероятно, то же самое касается ящиков 7 и 8 — придерживайтесь 19. Хотя я не пробовал — дайте мне знать, если попробуете.

Настройки печати

Ничего особенного — используйте настройки слайсера по умолчанию. Для некоторых длинных проставок добавляются поля, но я ненавижу поля, поэтому отключаю их, и все работает нормально. ЮММВ.
