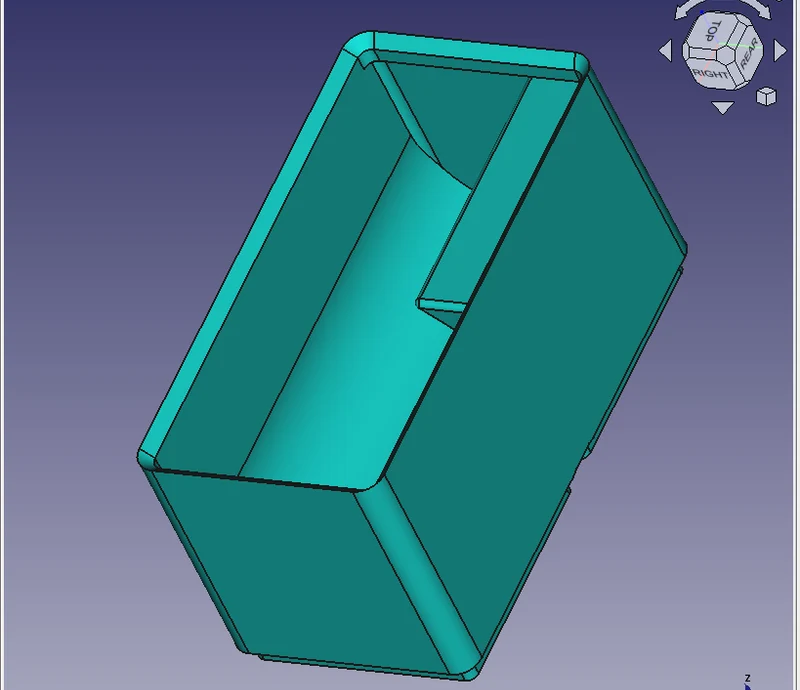

Улучшенный шаблон FreeCAD для Gridfinity.

Автоматически создавайте шаблоны Gridfinity любого размера в FreeCAD, бесплатном программном обеспечении для параметрического моделирования с открытым исходным кодом, доступном каждому бесплатно. Проверьте www.freecad.org.

В моделях корректно реализованы все функции, включенные в официальную спецификацию Gridfinity:

Смещение 0,25 мм между опорной плитой и контейнерами
Штабелируемая кромка на верхнем крае контейнеров, также с правильным смещением

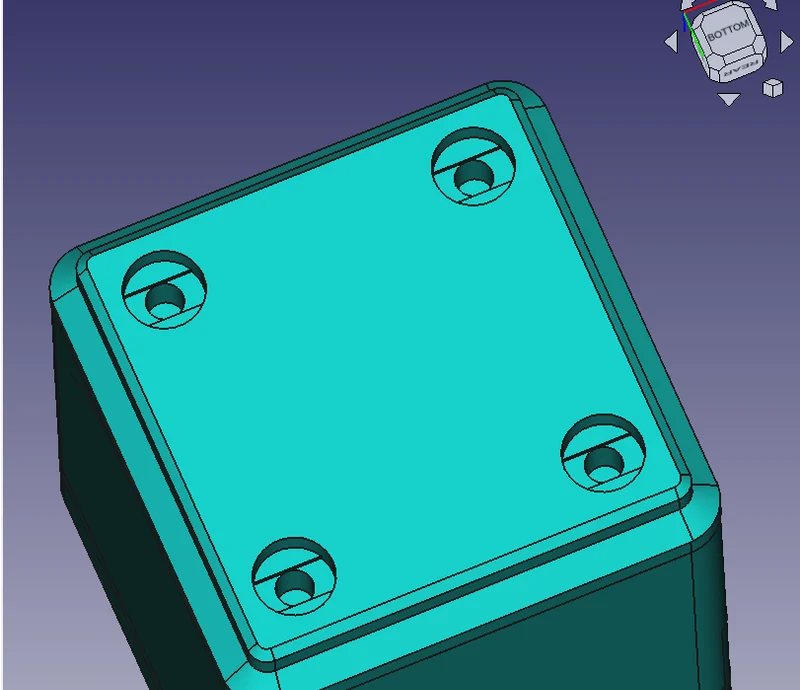

Отверстия для магнитов
Отверстия для винтов М3

20.04.2024: Теперь доступны VaseMode Shenanigans!

Родственная модель VaseMode-Bins теперь доступна здесь. Это отдельная модель, потому что у меня здесь запланировано еще кое-что.

04.07.2024: Версия 3!

Эффективные полы (также известные как «gridfinity lite») теперь доступны!
Реализована некоторая логика, чтобы избежать конфликтов между функциями (например, включение эффективных полов автоматически отключит магнитные отверстия).

31.03.2024: УЛУЧШЕНИЯ ВТОРОЙ ВЕРСИИ!
Благодаря замечательным отзывам и предложениям, которые я получил в ответ на первую версию, я тщательно обновил модель, добавив множество новых функций.

Толщина стенки теперь является переменным параметром.
label-tab/handles теперь можно использовать как на полную ширину, так и на указанную длину.
Также реализована оригинальная нижняя лопатка Зака, упрощающая извлечение мелких деталей.
Ничто из этого не требует вмешательства в модель. Все функции теперь полностью контролируются из электронной таблицы.
В таблицу добавлено еще много-много аннотаций и пояснений для тех, кто хочет научиться де��ать подобные вещи в FreeCAD.
Отверстия для винтов прошли усовершенствованную обработку для печати (последовательное соединение), чтобы избежать образования микроспагетти в отверстиях.
Для профиля стекирования вверху я реализовал улучшенную версию (о которой я должным образом упомяну здесь, как только снова найду эту чертову ссылку). Удаляется вторая, нижняя фаска укладочного профиля. Строго говоря, это очень небольшое отклонение от «официальной» спецификации Gridfinity. Но она экономит материал и сокращает время печати буквально без каких-либо недостатков, сохраняя при этом полную совместимость с оригинальным дизайном Зака, поэтому я не видел причин не использовать ее.

Также примечательно:

Удобство для начинающих — все функции имеют названия, таблица снабжена аннотациями, поэтому ее легко понять каждому. Я также рад ответить на вопросы, поэтому, если вы новичок в FreeCAD и вам нужна помощь, обращайтесь!
Твердые контейнеры для разрезания или полые контейнеры для наполнения!

Я очень тщательно смоделировал все эти функции независимо друг от друга, чтобы создать максимально стабильную модель.

Все создано в официальной ветке FreeCAD версии 0.21.2.

ЗАДАЧА:
— Разделительные л��патки для создания бункеров с отсеками.

Как использовать

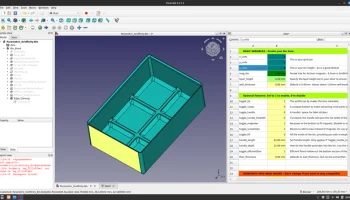

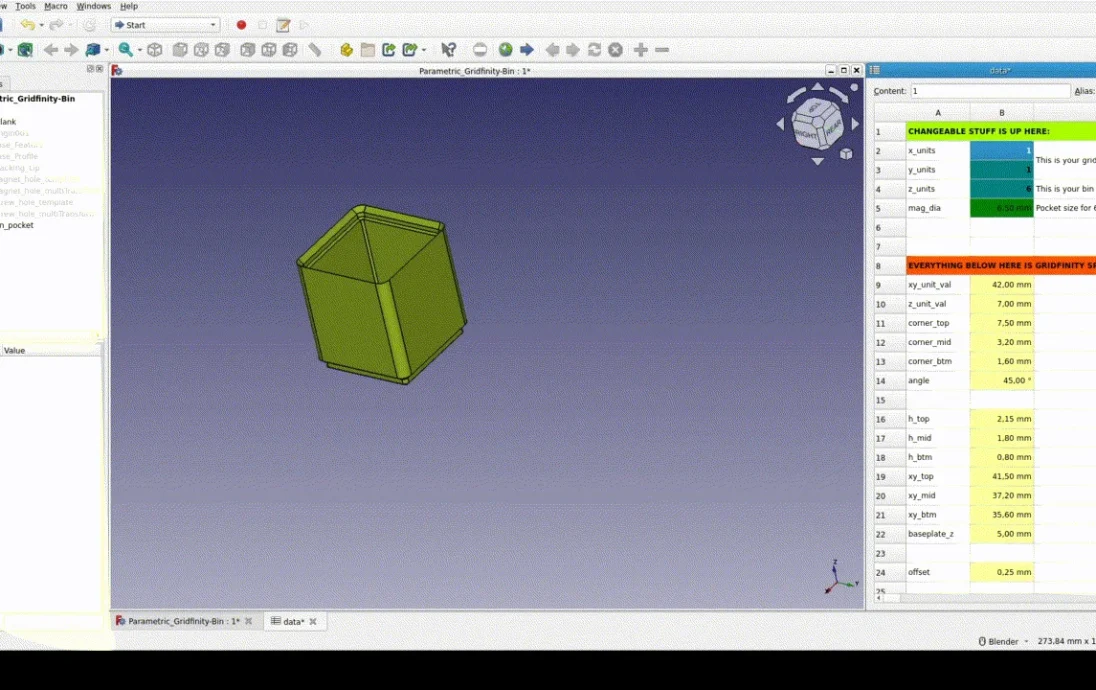

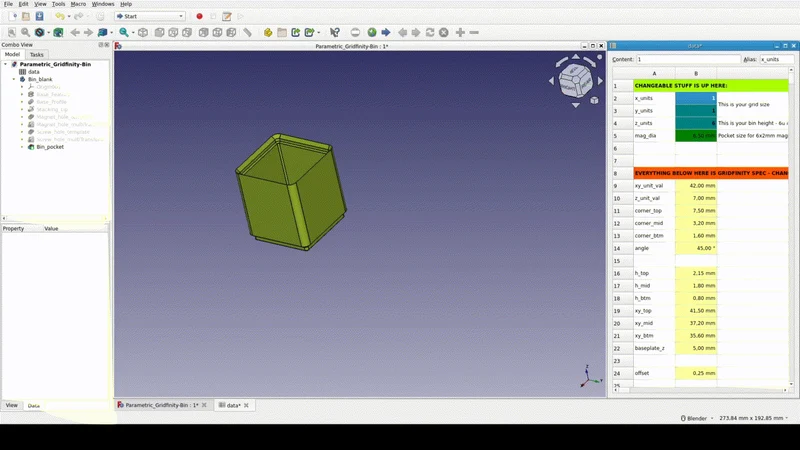

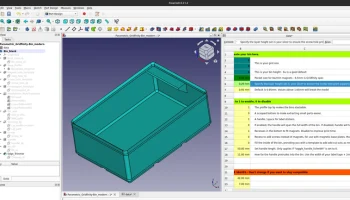

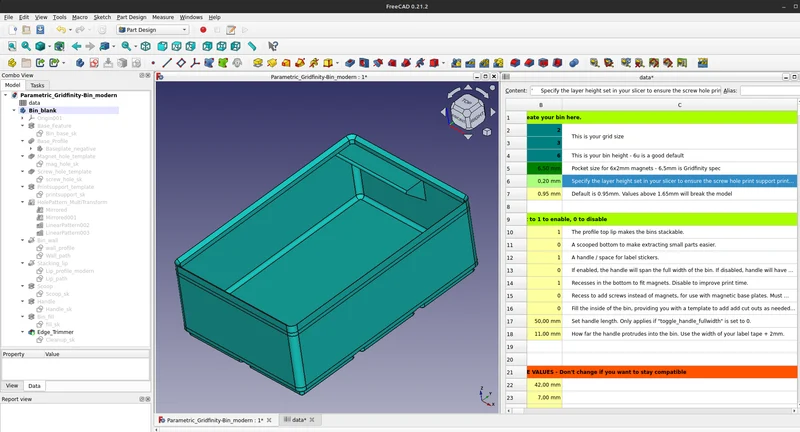

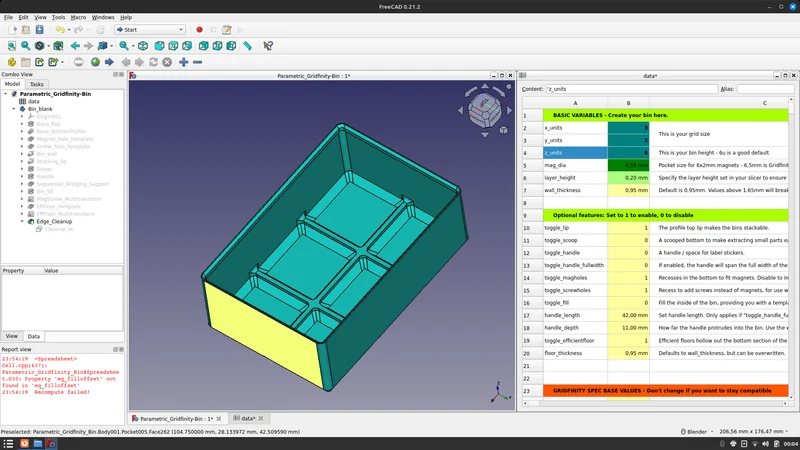

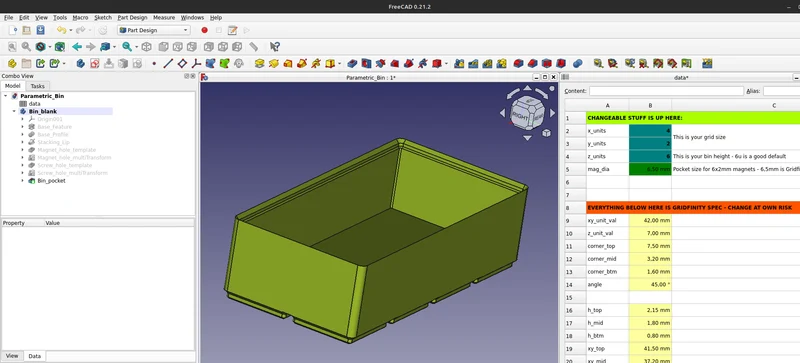

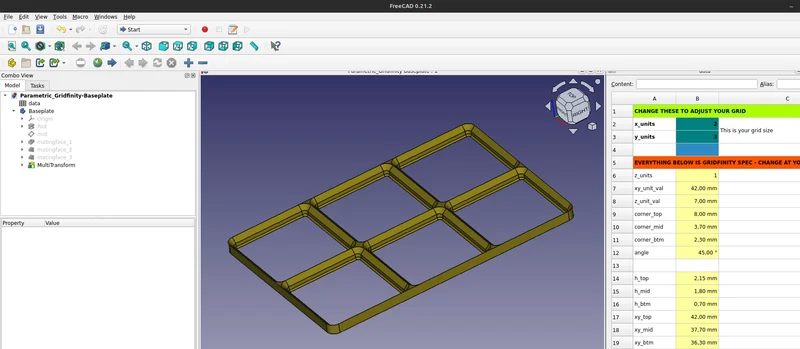

Откройте модель в Freecad. Дважды щелкните запись «данные» в дереве функций, чтобы открыть электронную таблицу. Настройте значения по своему усмотрению и наблюдайте за обновлением модели в режиме реального времени.
Совет для профессионалов: нажмите меню «Окна», затем выберите «Плитка», чтобы просмотреть как вид модели, так и электронную таблицу в режиме разделенно��о экрана.

Внесение корректировок

Все изменения значений базовой модели следует вносить через электронную таблицу. Не меняйте что-либо в самих эскизах, иначе они больше не будут корректно обновляться. Если вы открываете эскиз и видите ограничение, выделенное оранжевым шрифтом, а не обычным красным, это означает, что это расчетное значение, основанное на электронной таблице. Будьте осторожны и не нарушайте формулы, если не знаете, что делаете.

Удачной сетки!
