Штабелируемый держатель для бутылок

Обновление 1 — 17 октября 2023 г.:

Спасибо всем за отзывы и отличные отпечатки! :)

Как и ожидалось, у некоторых принтеров возникают проблемы с соединением двух стопок вместе, особенно если они недостаточно откалиброваны. Я добавил небольшую камеру + галтель на штифты, чтобы штифты легче входили. Просто вставьте его до упора, пока он не сядет плотно. Оставьте зазор, если он не входит до конца, чтобы не сломать держатель или не отшлифовать штифты. Пожалуйста, дайте мне знать, если это сработает!

Кроме того, я просто немного почистил нижнюю часть держателя.

В верхней части и клипсе ничего не изменилось. Они по-прежнему совместимы.

Возможно, я полностью перепроектирую штифт, сделав его своего рода защелкивающимся. Еще у меня возникла идея добавить версию двойной ширины.

Штабелируемый держатель для бутылок

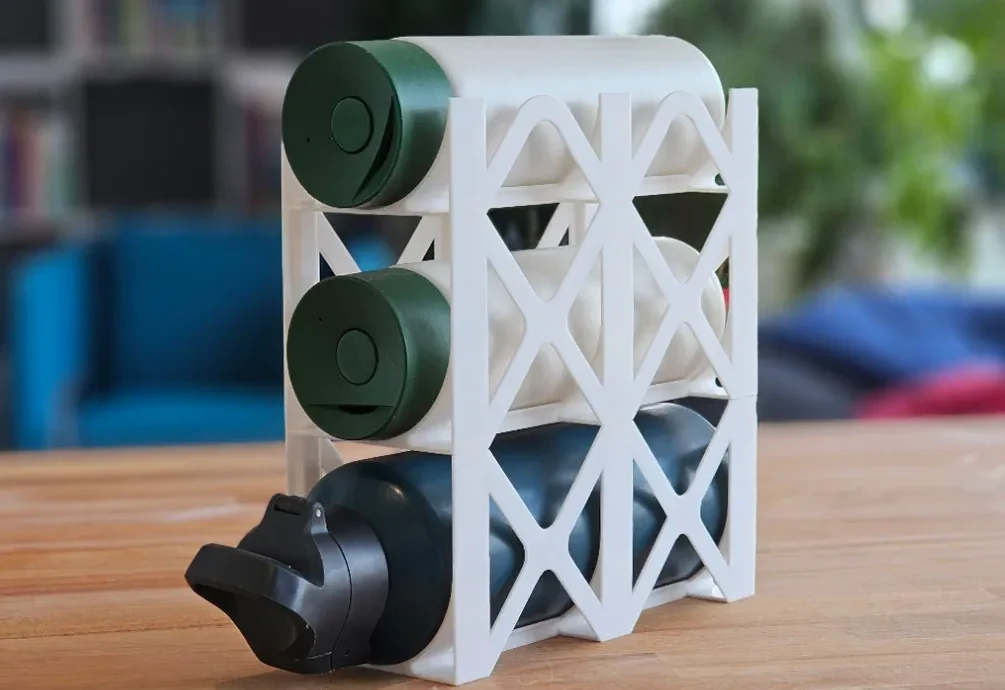

Штабелируемый держатель для бутылок позволяет удобно хранить бутылки любого типа друг на друге. Таким образом вы сэкономите место в шкафу, полке или даже холодильнике.

Размеры одного базового элемента составляют 88,2 x 88,2 x 200 мм (ширина x высота x длина). Поддерживаются бутылки диаметром до 85 мм, которые подходят для любой обычной бутылки.

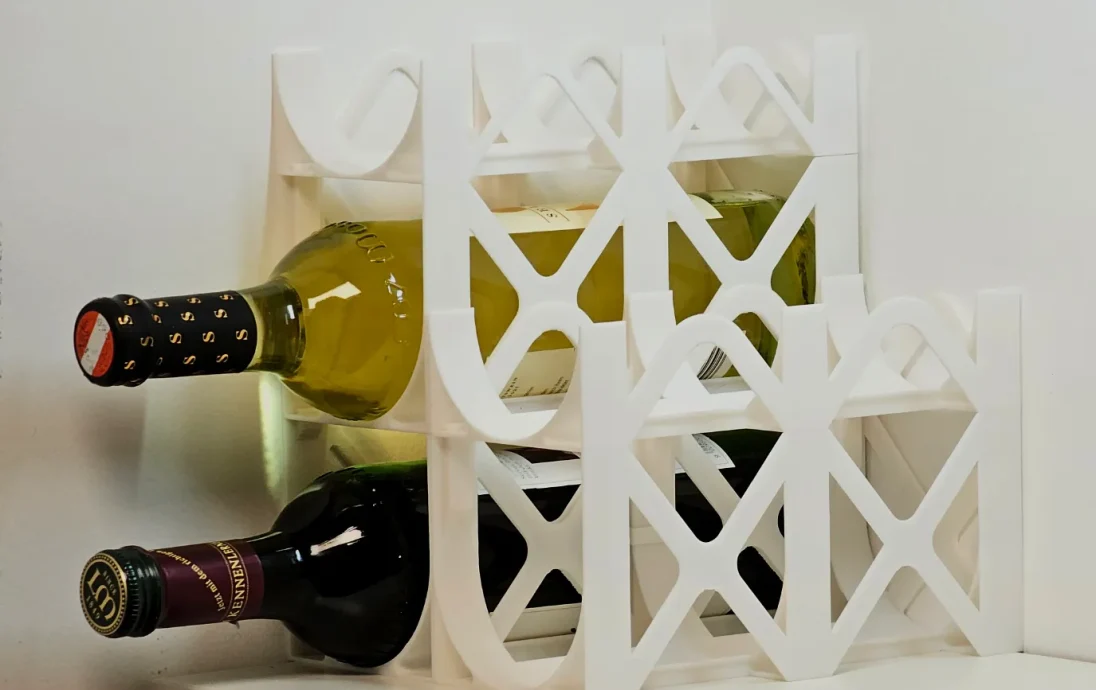

В него даже помещаются бутылки с вином, но я бы не советовал складывать больше двух бутылок, так как в этом случае они становятся довольно тяжелыми. (Делайте это на свой страх и риск или если вы используете действительно прочный материал, поскольку стены, поддерживающие все это, имеют ширину всего 1,6 мм!)

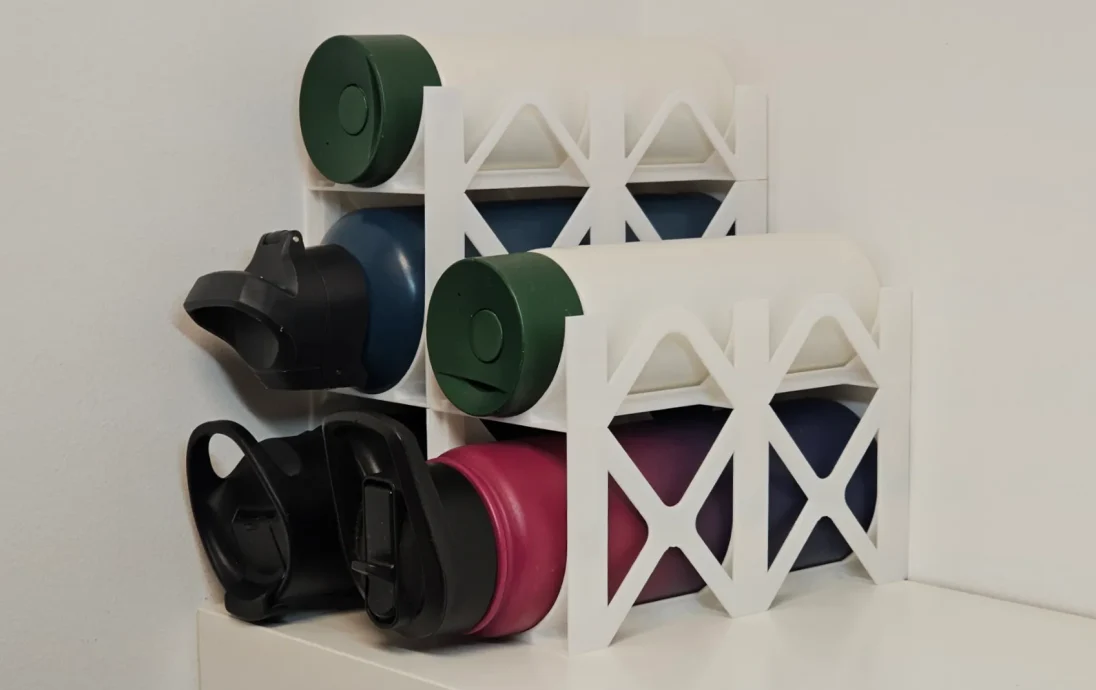

Также имеется зажим для соединения двух «башен» друг с другом.

Настройки печати

Я использовал 3 стены, 15% заполнение и высоту слоя 0,2 мм, и все получилось нормально. Возможно, вам придется увеличить верхние слои, заполнение или высоту слоя в зависимости от возможностей вашего принтера, чтобы правильно подготовить «кровать» для бутылки, поскольку она очень склонна к сплющиванию.

Верхняя часть также имеет довольно крутые свесы, возможно, вы захотите у��еличить высоту слоя или даже добавить опоры.

Установка

Просто сложите элементы друг на друга. Отверстия должны точно совпадать, если вы не печатаете каждый элемент из другого типа материала (PLA, PETG и т. д.).

Зажим для соединения двух башен идет на одну из основных опор. Я нашел средний вариант лучшим для этого, так как его потом там не видно.
