Хранилище Gridfinity для батарей

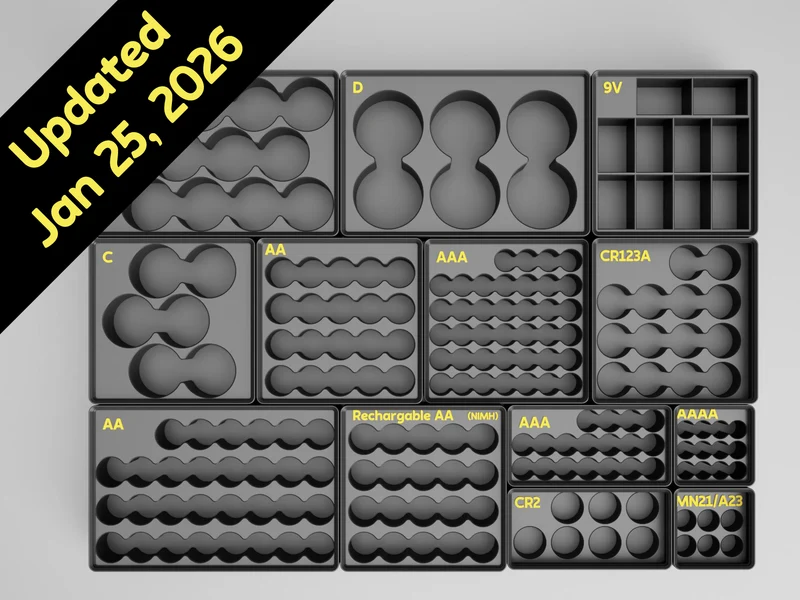

Обновление от 25 января 2026 г.:

Теперь доступны контейнеры частичной высоты для батарей CR2 и CR123A.

Контейнеры для AA и AAA также были переработаны и теперь имеют дополнительное отделение.

Также были добавлены контейнеры большой вместимости.

Стекируемое хранилище Gridfinity для цилиндрических батарей и батарей 9 В

Существует множество контейнеров для хранения батарей, но они не имеют тех же осно��ных функций, что и контейнеры для батарей типа «таблетка», которые я использую (от EricS на Makerworld):

Штабелируемый

Маркированный

Легкий доступ к батареям

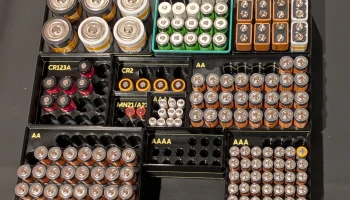

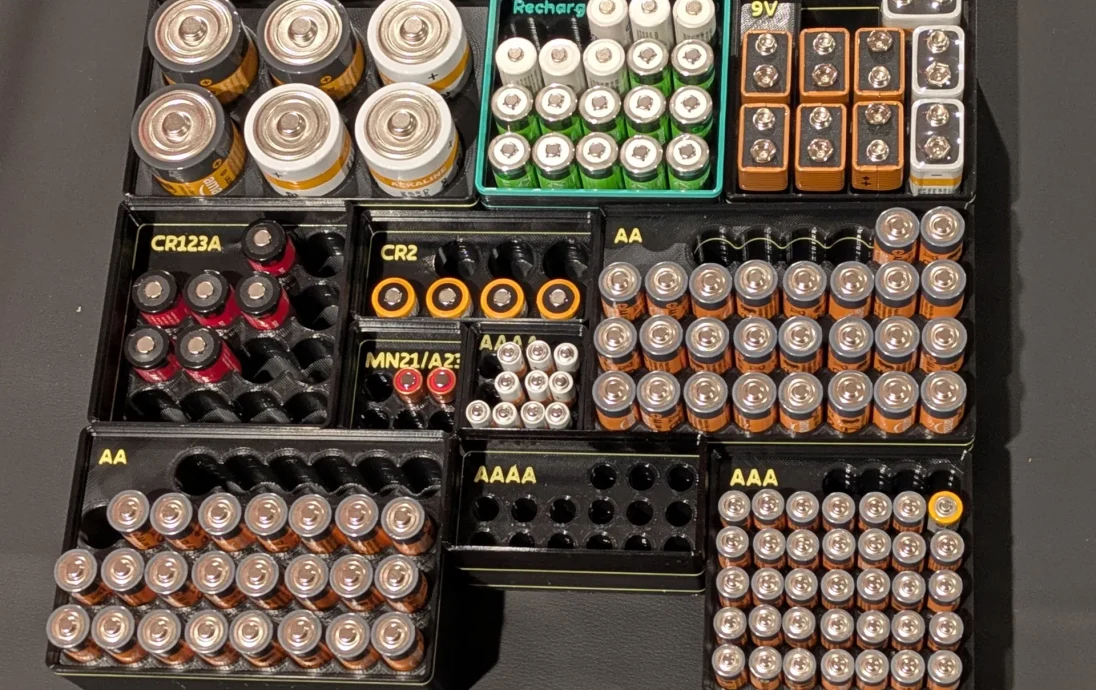

В результате я создал набор дополнительных контейнеров для AA, AAA, AAAA, C, D, 9V, CR123A, CR2 и MN21/A23. Они рассчитаны на стандартное количество батарей и еще несколько. Таким образом, при низком уровне заряда можно добавить новый блок батарей, не допуская переполнения. Они бывают двух основных разновидностей, которые описаны ниже: частичная высота и полная высота.

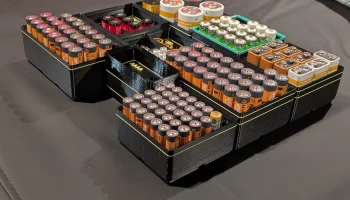

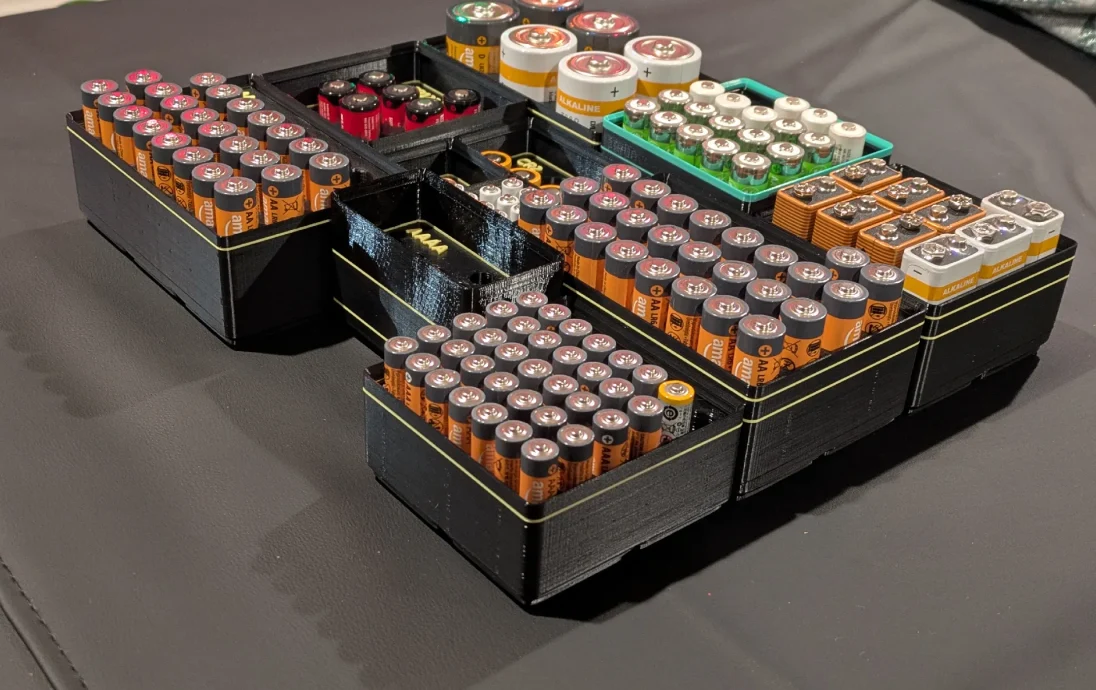

Контейнеры полной высоты

В полноразмерных ящиках над ними можно ставить контейнеры. Однако они теряют некоторую функциональность, поскольку извлекать батарейки не так-то просто. Ниже приведены подробные сведения о размерах бункера:

Дополнительные примечания о контейнерах полной высоты

Контейнеры AAA доступны как высотой 8U, так и высотой 9U. Функционально они одинаковы — единственная разница заключается в том, что при высоте 9U отсеки для хранения батарей смещены на 1U выше, так что верх отсеков совмещен с верхами отсеков AA.

Контейнеры CR2, CR123A и ​​MN/S23: если вы хотите, чтобы они были такой же высоты, как и другие контейнеры полной высоты, я рекомендую распечатать для них пустые контейнеры высотой 3U или 4U. Использован��е райзера с этими батареями не рекомендуется. Батареи короче соответствующего стояка, в результате чего батареи могут покинуть свои отсеки и, возможно, закоротиться.

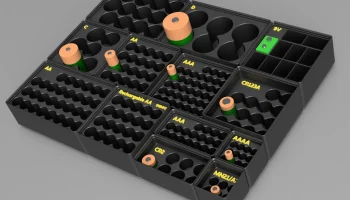

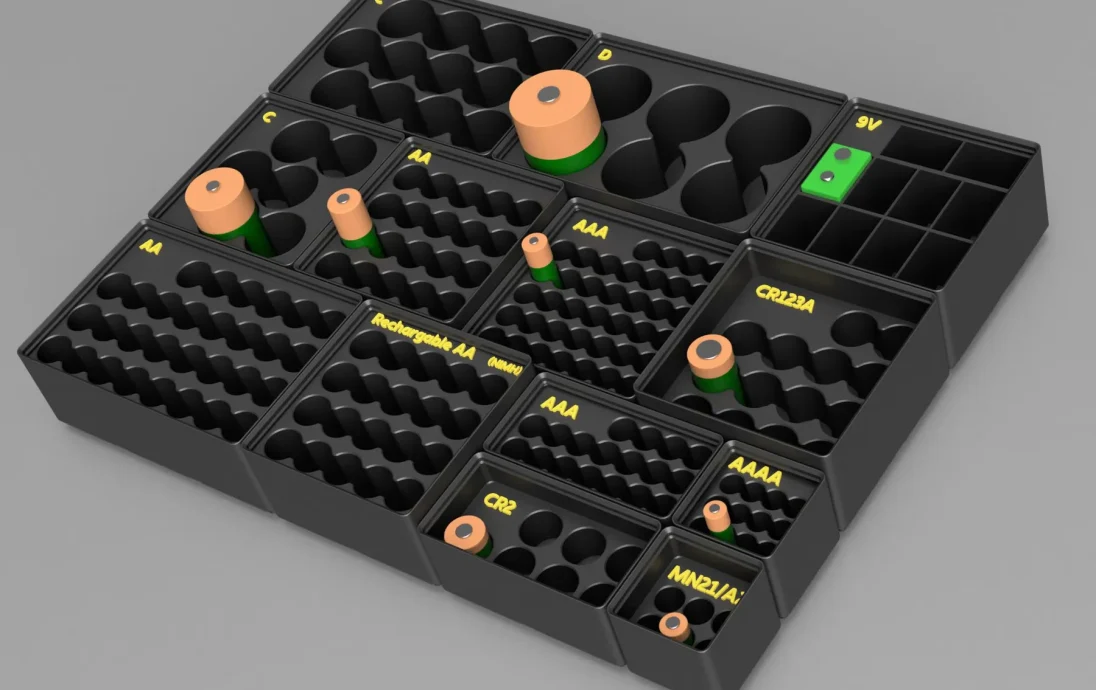

Контейнеры частичной высоты

У ящиков неполной высоты боковые стенки заканчиваются чуть выше этикеток. Это обеспечивает более легкий доступ к батареям, когда их не нужно штабелировать. Эти ��онтейнеры по-прежнему можно штабелировать с помощью стояков, которые входят в комплект. Кроме того, верхний выступ контейнеров выполнен по стандарту Gridfinity, поэтому пустые контейнеры по-прежнему можно штабелировать. Подступенки также взаимозаменяемы с любым другим контейнером аналогичного размера. Подробную информацию о стояках см. в примечаниях к печати.

Контейнеры MN21/A23 не доступны в частичной высоте. Поскольку эти батареи имеют более высокое напряжение (12 В), контейнер частичной высоты не планируется.

Батарея

Емкость

Размер (X,Y)

Высота без подставки

Минимальная высота подступенка*

Дополн��тельные примечания о контейнерах неполной высоты

Стояки имеют тонкий первый слой. Поэтому я рекомендую добавить поля толщиной 4 мм в выбранный вами слайсер, чтобы они лучше прилипали к печатной платформе.

Для CR2, CR123A: Если вы хотите, чтобы они были такой же высоты, как и другие контейнеры полной высоты, я рекомендую распечатать подступенок минимальной высоты, а затем пустой контейнер высотой 3U или 4U для них. Использование более высокой стойки с этими батареями не рекомендуется, поскольку батареи короче более высокой стойки, в результате чего батареи могут покинуть свои отсеки и, возможно, замкнуться накоротко.

ЗА ИСКЛЮЧЕНИЕМ CR2 и CR123A, можно использовать более высокие стойки, но батареи будут сильнее дребезжать.
