Bike Scruler - прибор для измерения винтов М3-М10

ПРИМЕЧАНИЕ. Улучшенную версию можно приобрести в моем магазине Etsy. Хотя вы можете скачать и распечатать свой собственный здесь, покупка в моем магазине дает вам дополнительные преимущества:

Резьбы M3, M4, M5 и M6 представляют собой запрессованные алюминиевые вставки для большей точности и долговечности.
Все напечатанные резьбы имеют метчики, что позволяет лучше оценить соответствие шага резьбы. Это нетриви��льный объем работы.
Два магнита диаметром 8 мм прижимаются и приклеиваются на место.
Многоцветная печать верхнего и заднего текста, а также фона линейки — это больше, чем просто смена слоев в M600.

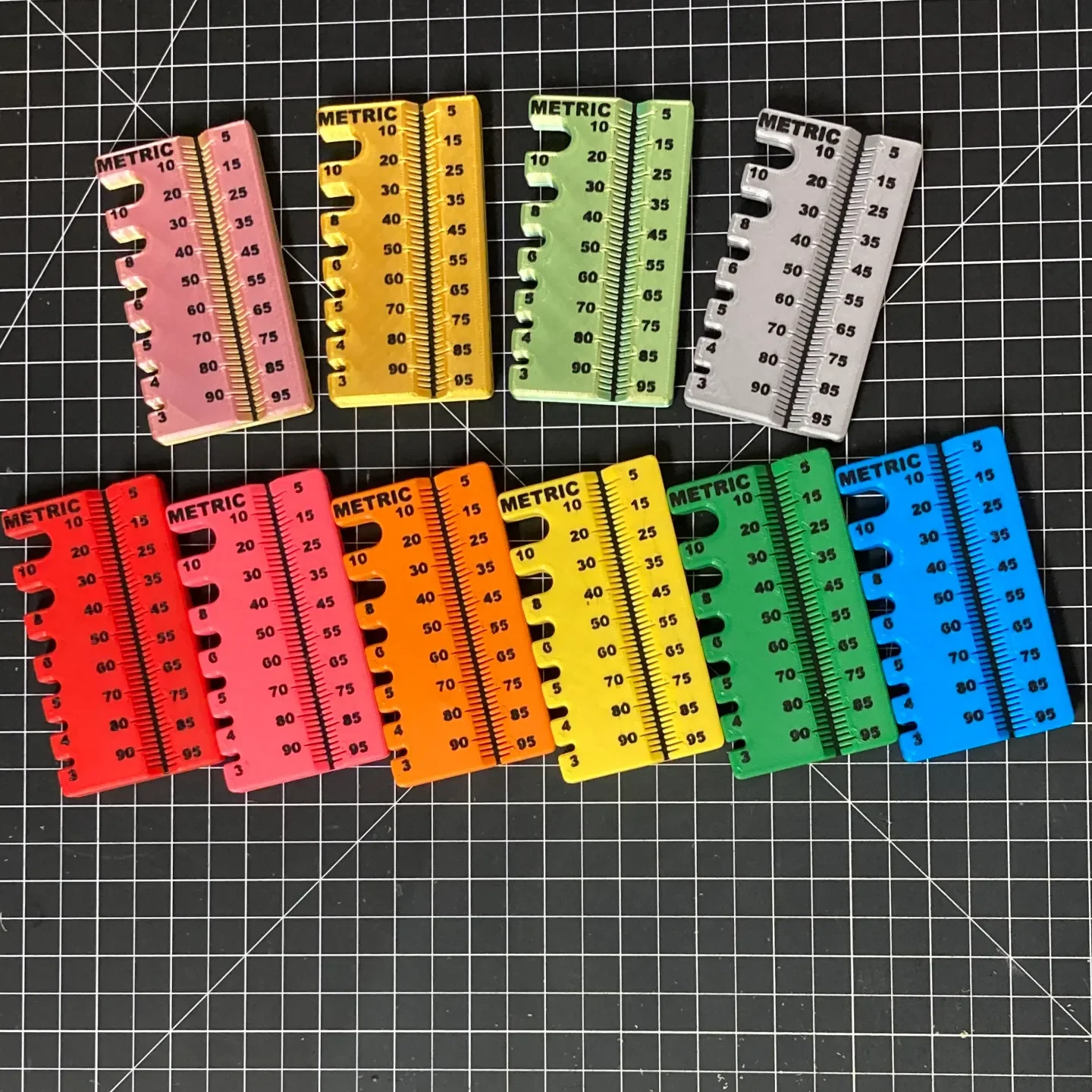

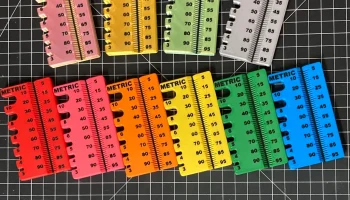

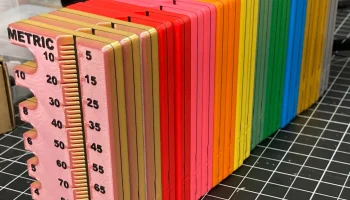

Наличие цветов, которых у вас может не быть под рукой.
Поддерживаю мою работу по созданию инструментов и деталей для печати.

Покупатели из Австралии могут отказаться от международной доставки и купить велосипед напрямую в потрясающем магазине Beaut Bike.

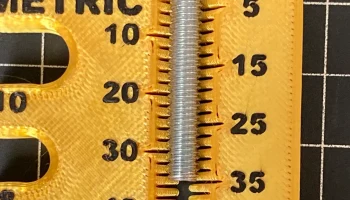

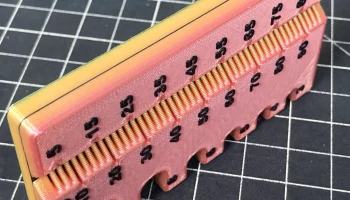

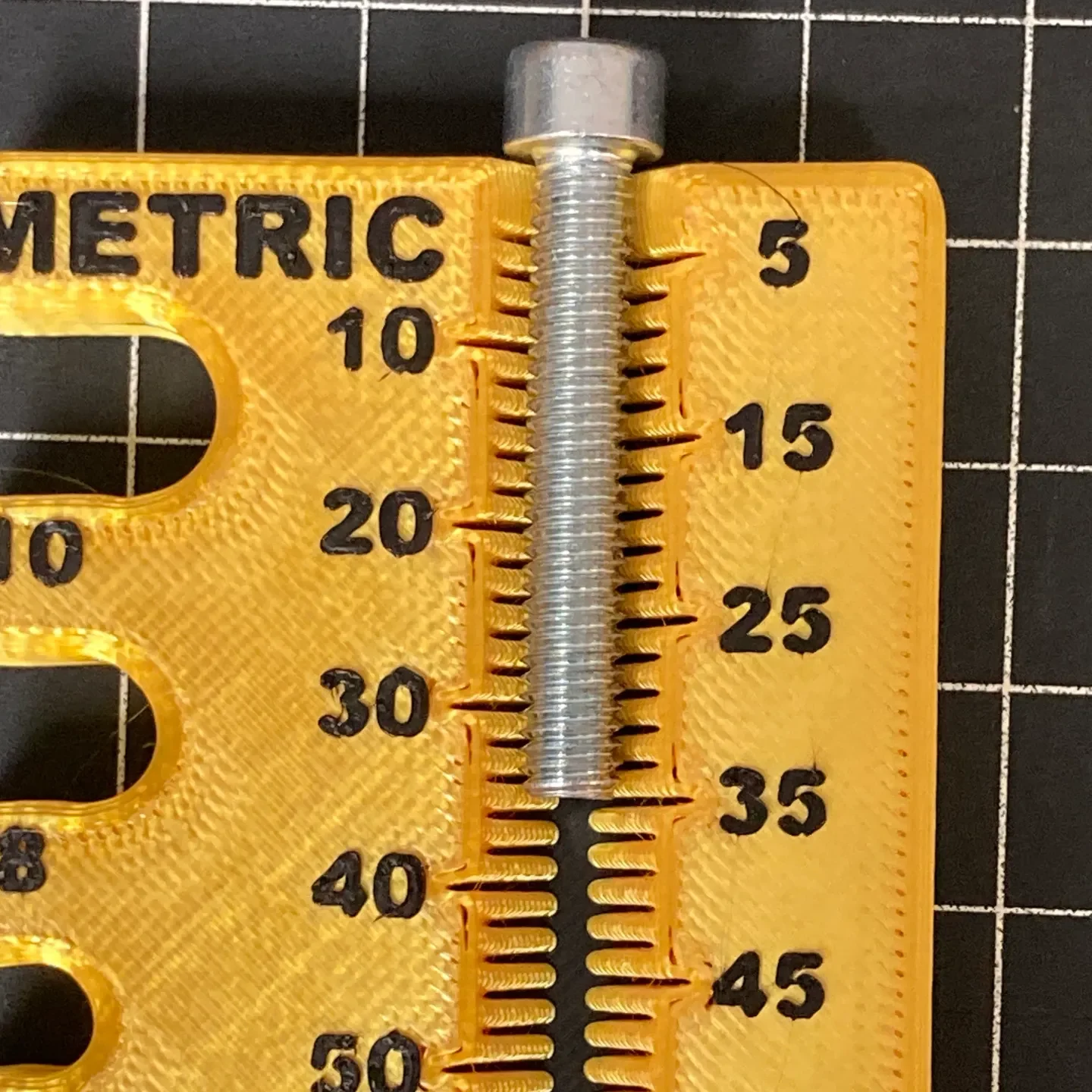

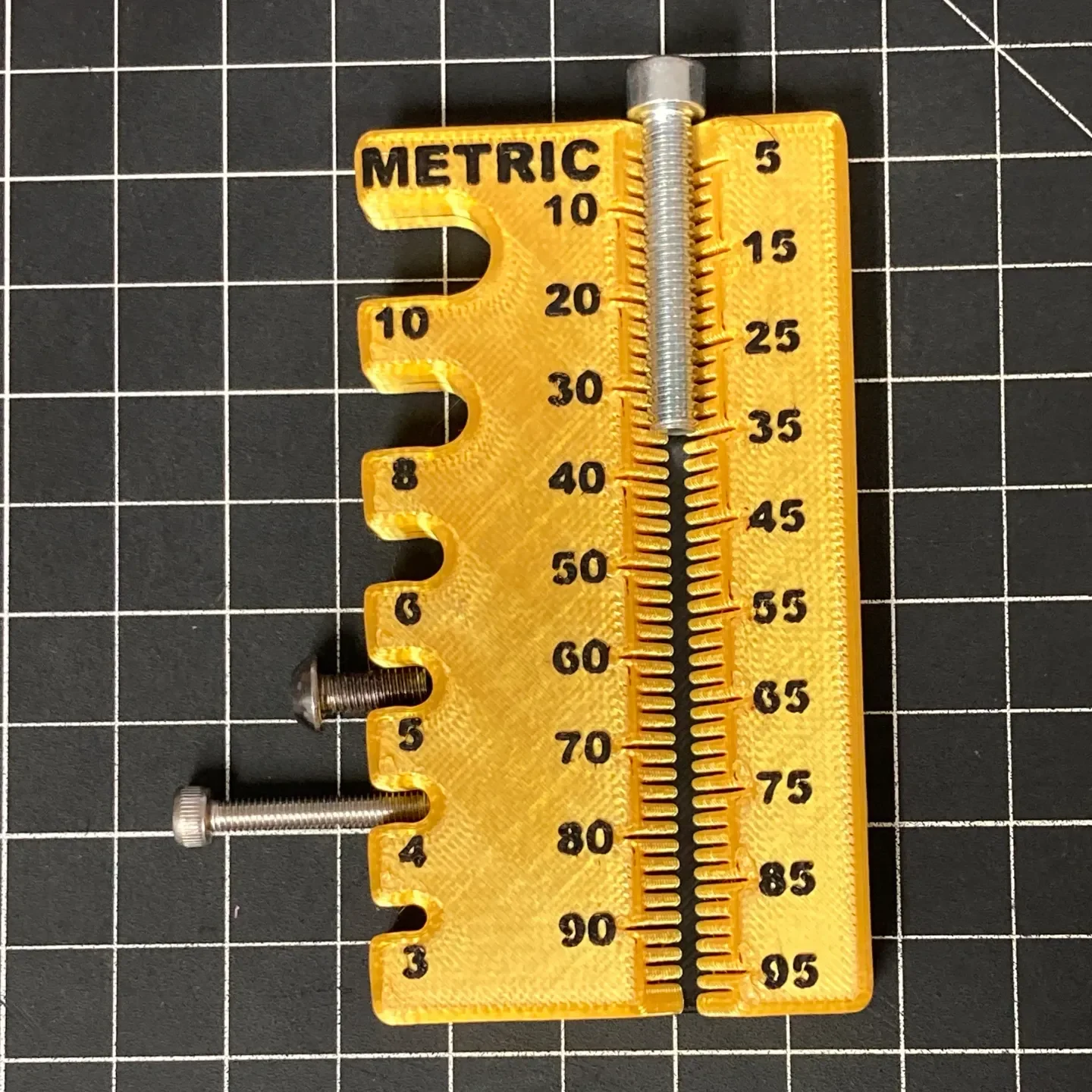

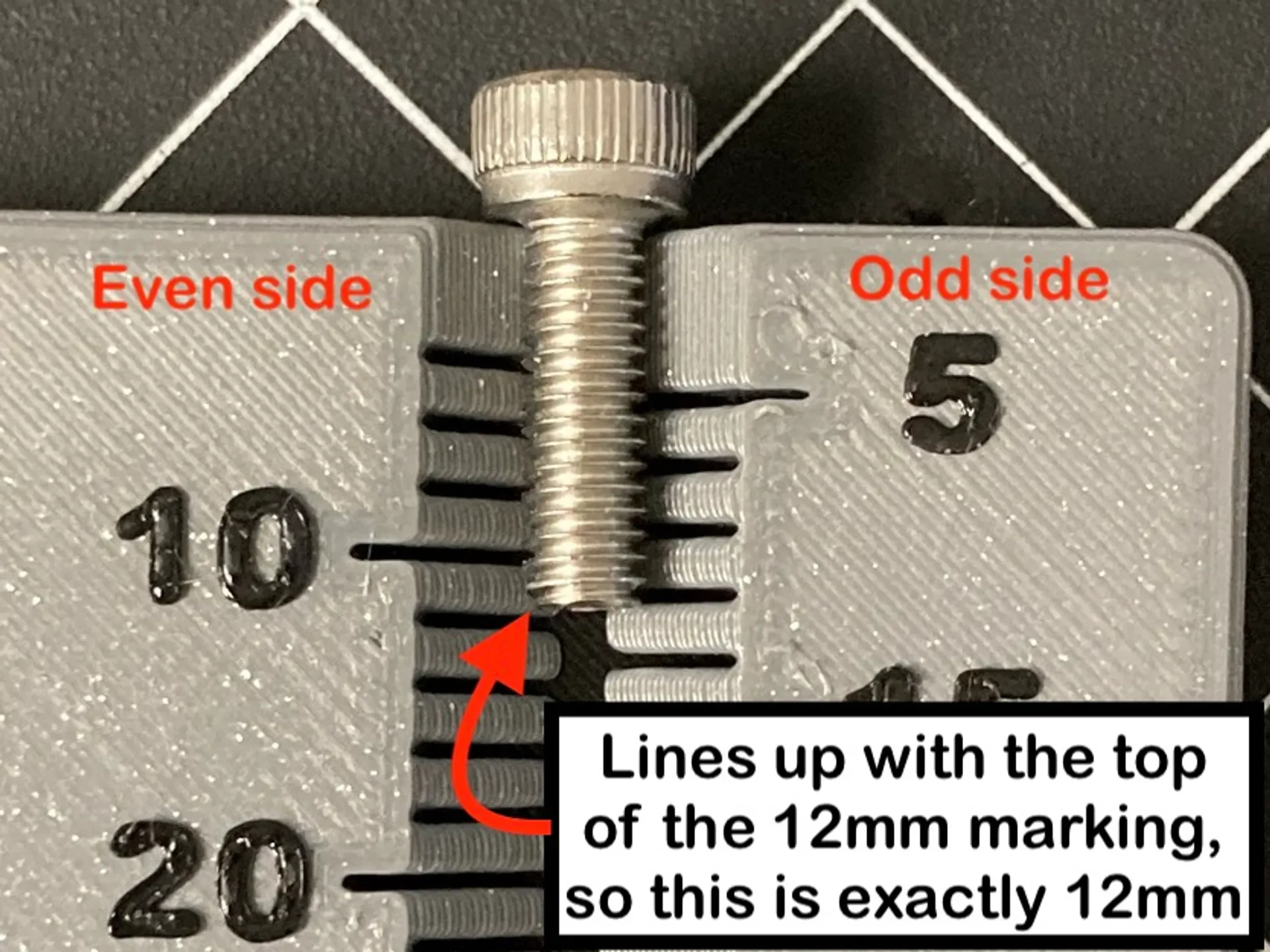

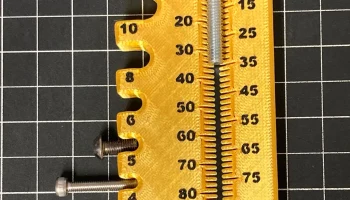

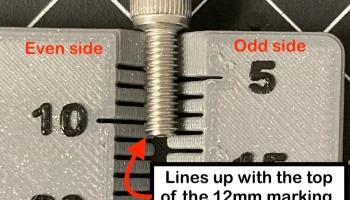

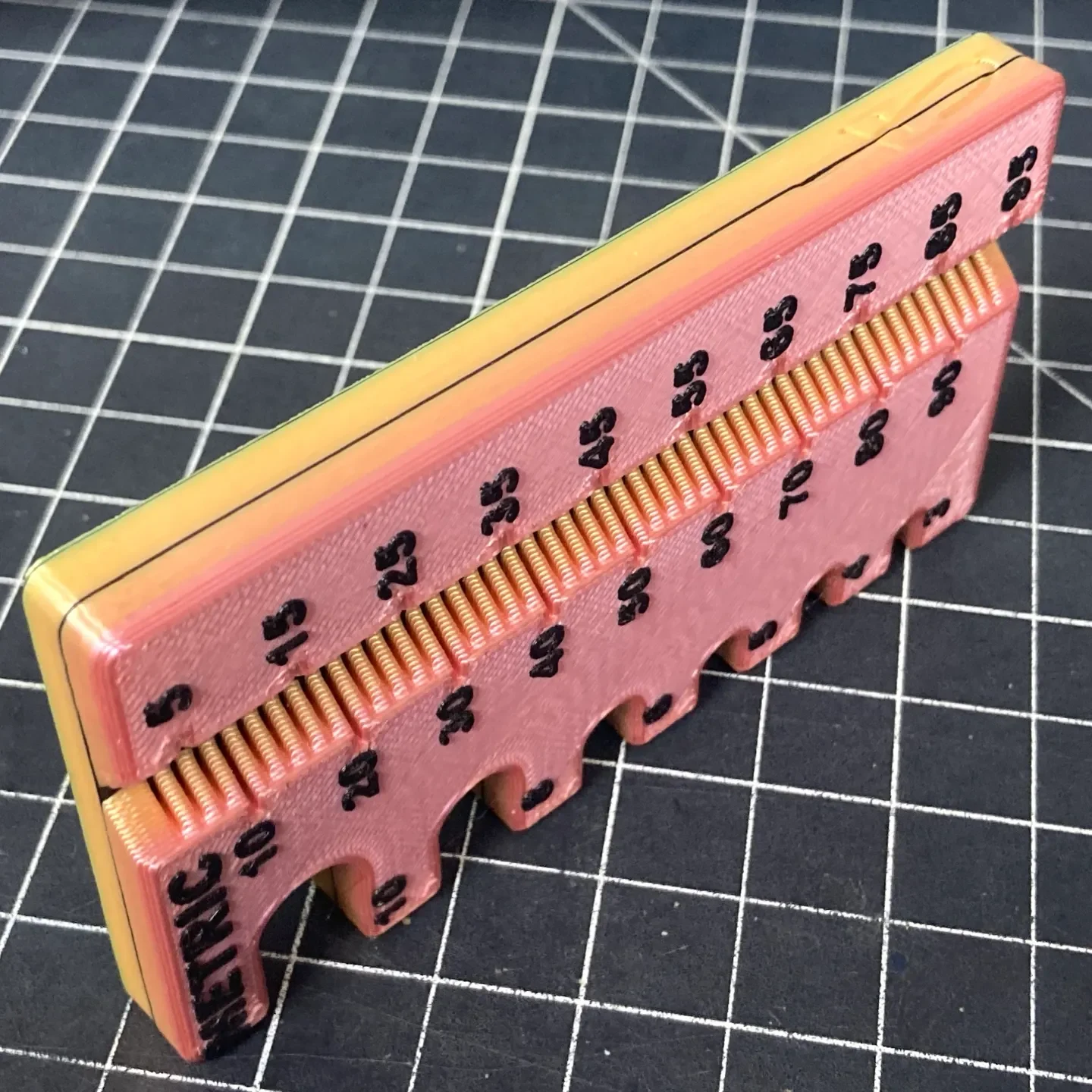

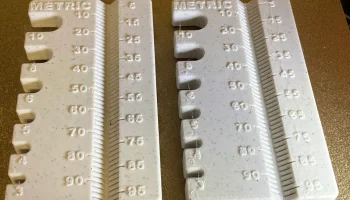

Линейка велосипедных винтов, также известная как «Скрулер», для быстрой сортировки и измерения винтов наиболее часто встречающихся на велосипедах размеров. Простой датчик наружного диаметра сбоку, длина в прорези спереди и указанная резьба сзади.

Спасибо Sneaks за его оригинальный дизайн, на который я когда-то сделал ремикс и который также послужил для меня непосредственным вдохновением!

Инструкции по печати

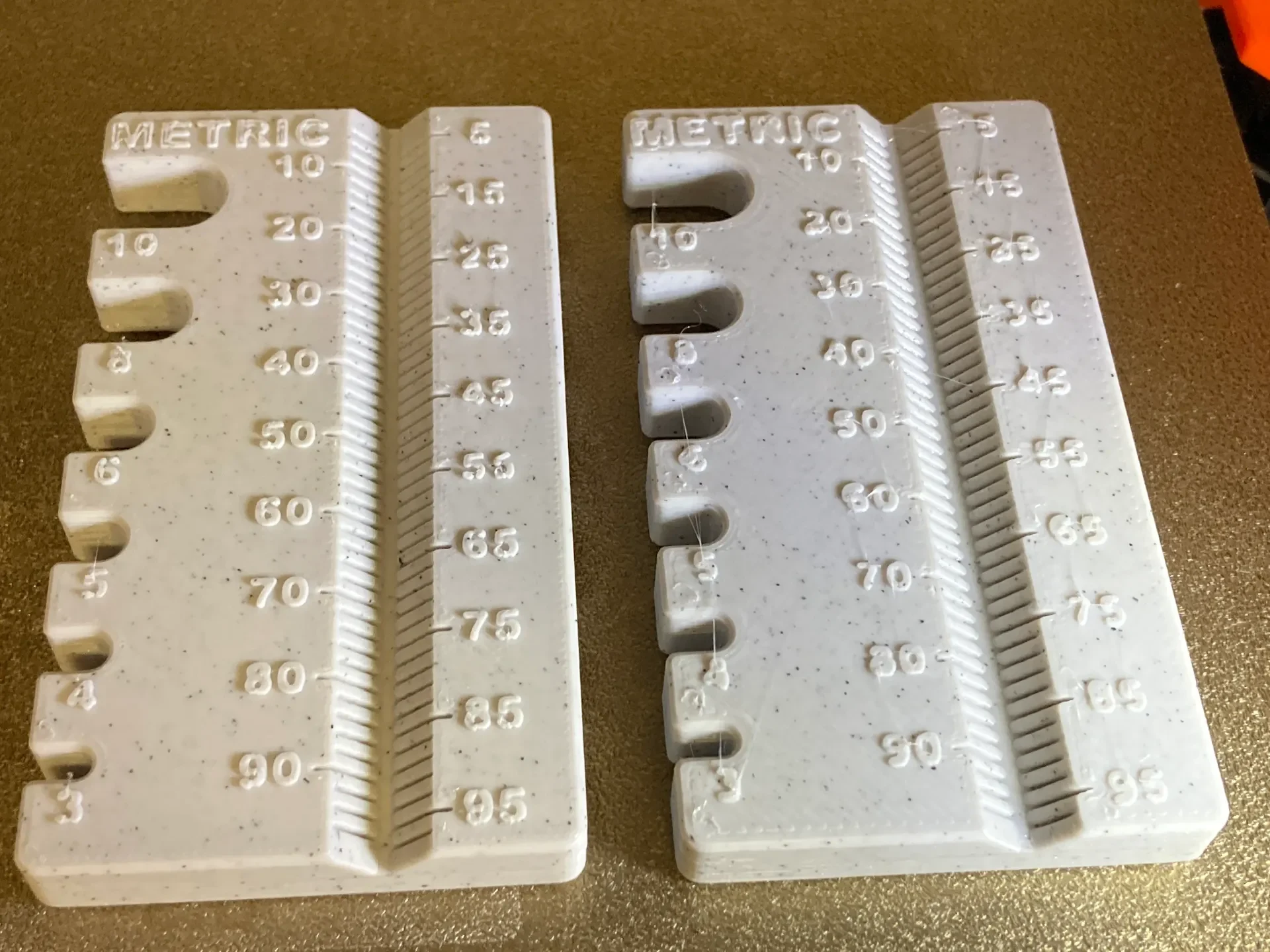

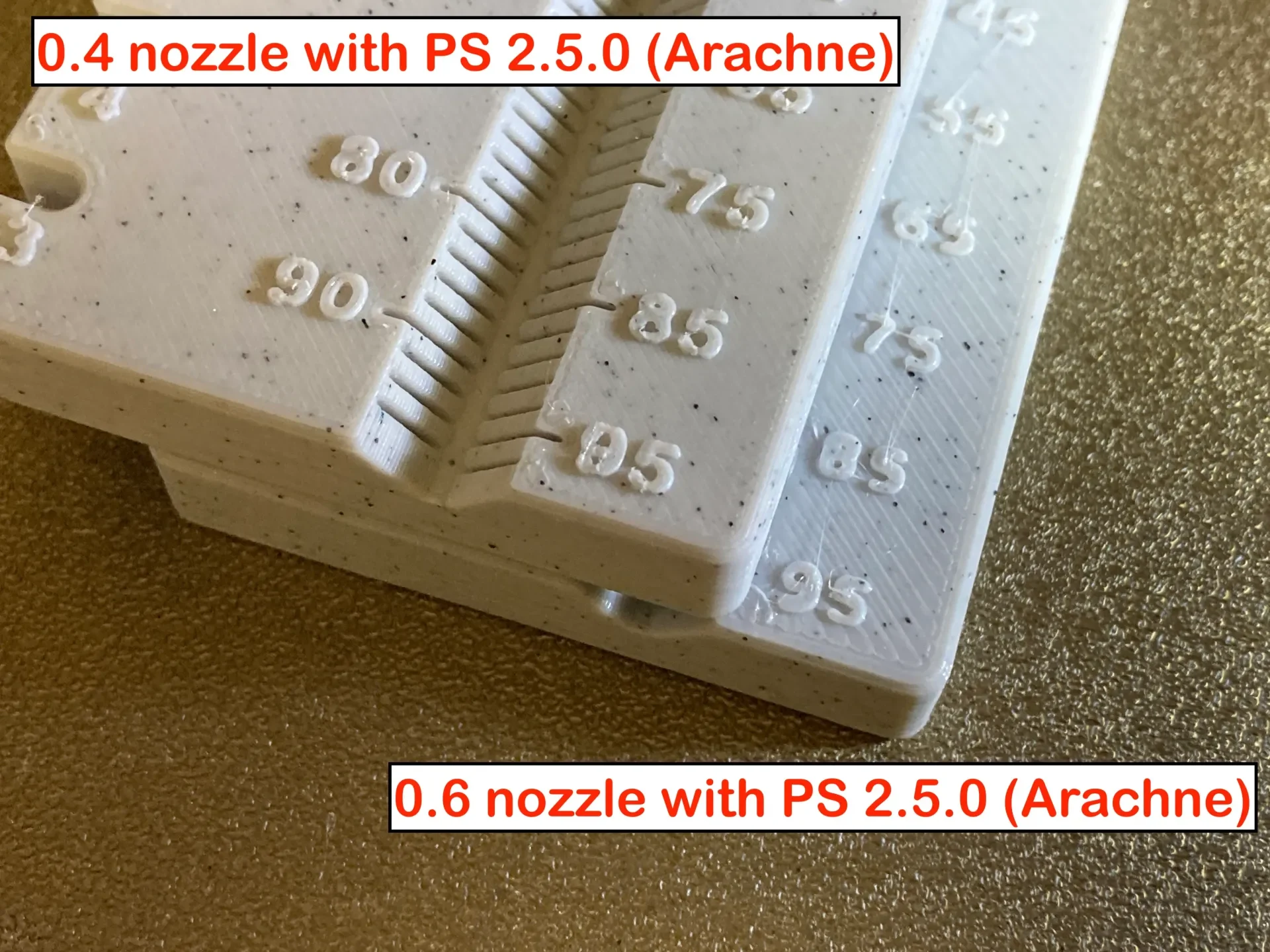

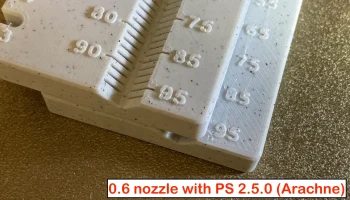

Используйте как минимум PrusaSlicer 2.5.0 с генерацией периметра Arachne или Cura по той же причине. Текст заметно улучшен, особенно верхний текст.

Я рекомендую высоту слоя 0,2 мм, мне не понравилось, как это выглядело при толщине 0,3 мм. Вы можете напечатать его с более мелкой высотой слоя, но в основном вы жертвуете скоростью печати ради улучшения внешнего вида. 2-3 ракушки, заполнение может быть легким, 20% обычно достаточно. Вставьте gcode M600 в соответствующие места для многоцветной печати. Когда я продавал эту версию в магазине, я наносил слой контрастного цвета в верхней части заднего текста, затем перед началом измерительной прорези и, наконец, менял цвет в начале верхнего текста.

PLA отлично работает, если вы не собираетесь оставлять его на при��орной панели автомобиля на солнце в жаркий летний день. В этом случае он деформируется и сжимается, и все измерения будут неверными. У меня в ящике для инструментов есть версия PLA, которая остается в машине, и даже этим летом в ящике для инструментов (который остается в тени внутри машины) никогда не было достаточно жарко, чтобы PLA мог стать проблемой. Или выберите более безопасный путь, который я сделал для всего, что есть в магазине, и вместо этого используйте PETG.

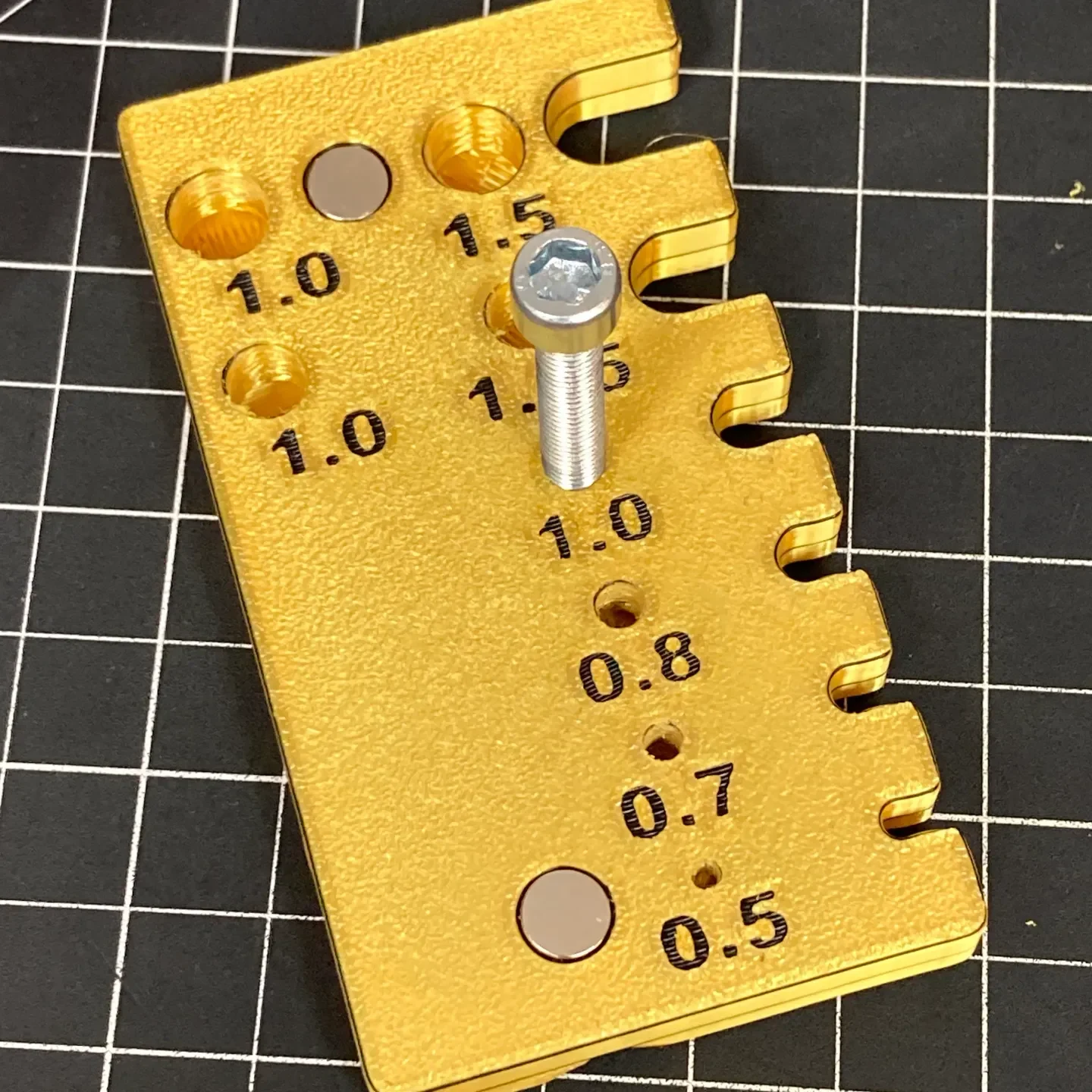

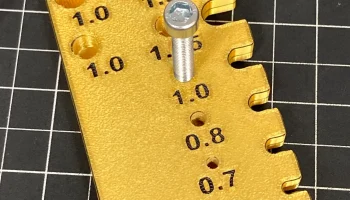

Обратите внимание, что для достижения наилучших результатов, скорее всего, вам придется вручную прокручивать нити на спине. Это займет некоторое время, но оно того стоит. Если вы этого не сделаете, резьба, скорее всего, будет плотно прилегать, и вам будет трудно быстро определить, правильный ли шаг винта. Однако если вы просто используете быструю проверку диаметра и проверку длины, напечатанная резьба не будет проблемой. В этом случае вы можете ускорить печать, загрузив версию без ниток сзади. Я рекомендую иметь резьбу для подтверждения, так как существует множество размеров винтов SAE, близких по диаметру, и проверка резьбы быстро подтвердит, метрическая она или SAE.
