Bike Stand

Меня раздражало прислонение велосипедов к стене, поэтому я придумал эту подставку для велосипедов.

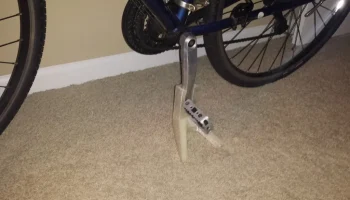

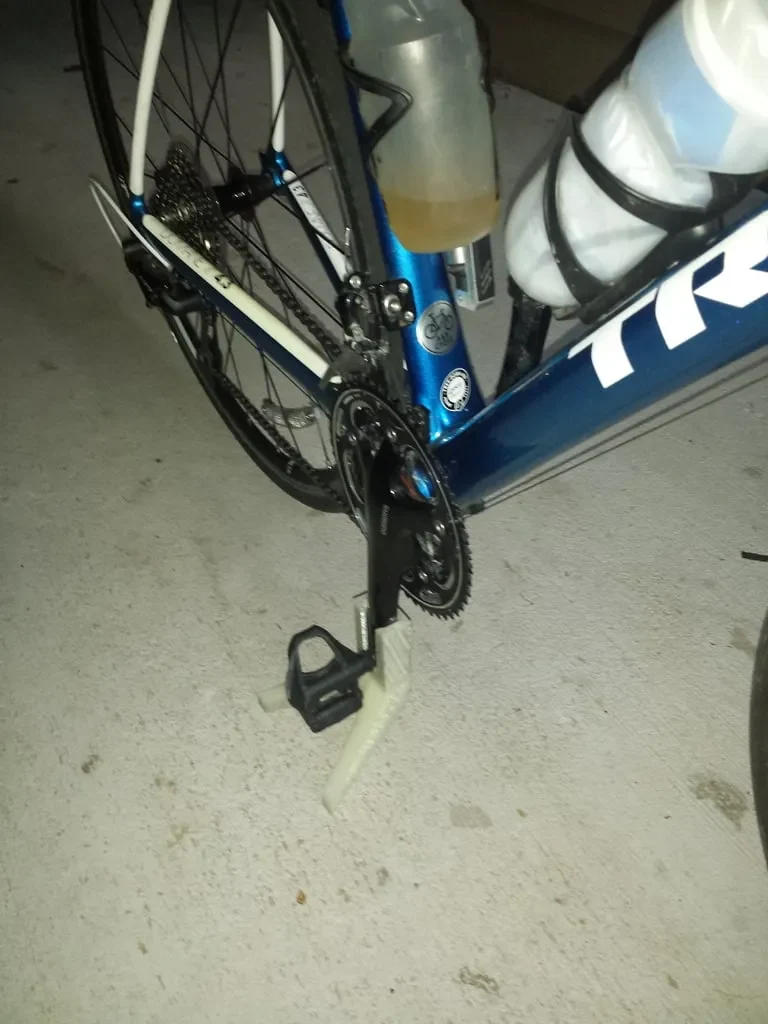

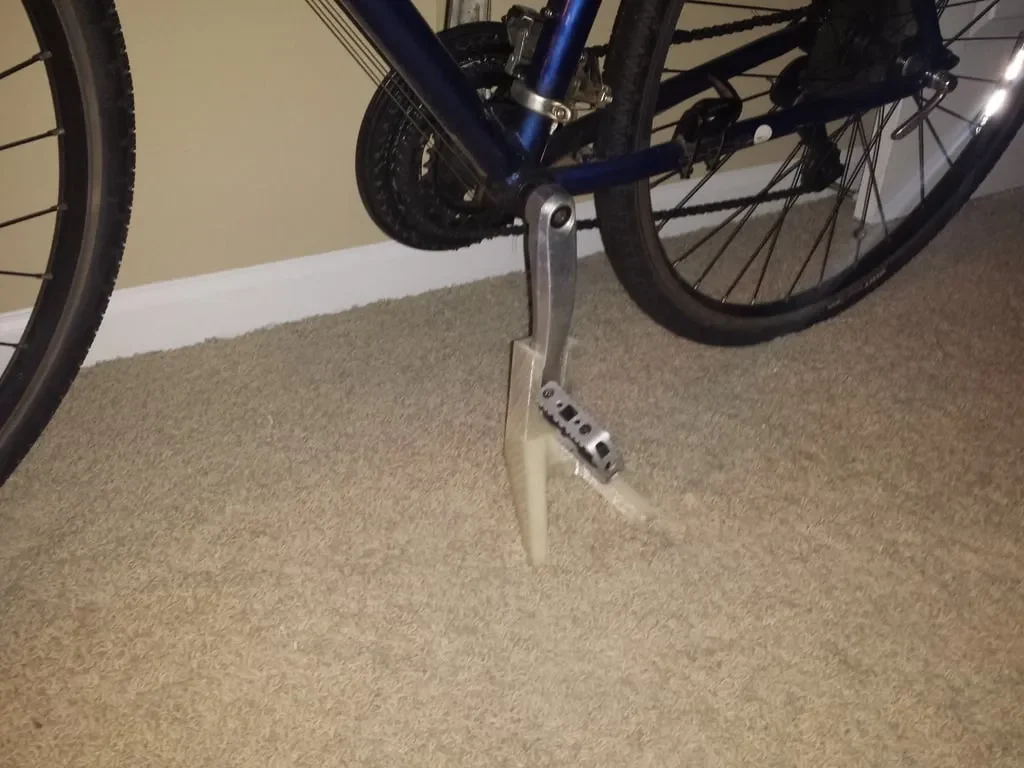

Я распечатал размер 95 мм для своего Trek 7.2Fx и размер 65 для Domane 4.3, и оба они очень прочные.

Чтобы определить размер, который вам нужен, поставьте велосипед вверх и слегка наклоните его (я прислонил свой к стене), измерьте расстояние от земли до конца шатуна.

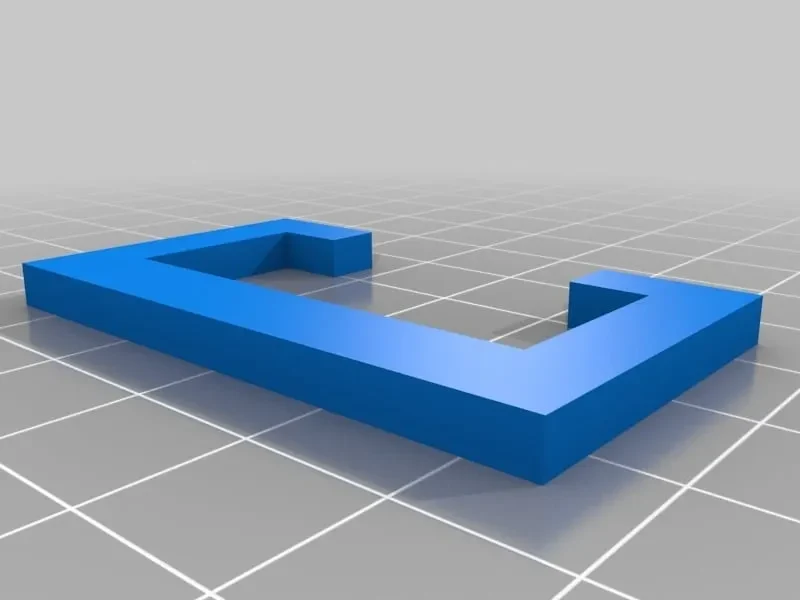

Перед печатью я предлагаю сначала распечатать образец тестера кривошипа. Этот образец имеет размер полной подс��авки и позволит вам проверить, поместится ли ваша рукоятка в этот стенд. (И вы, очевидно, можете изменить его размер, чтобы он лучше подходил вашим рукояткам).

Я основал эту конструкцию на основе рукоятки глубиной 15 мм и шириной 35 мм. У моего гибрида есть шатун Shimano M191, и я протестировал его на своем Domane, у которого есть шатун Shimano 105, и он тоже подходит. Так что это должно работать для большинства велосипедов.

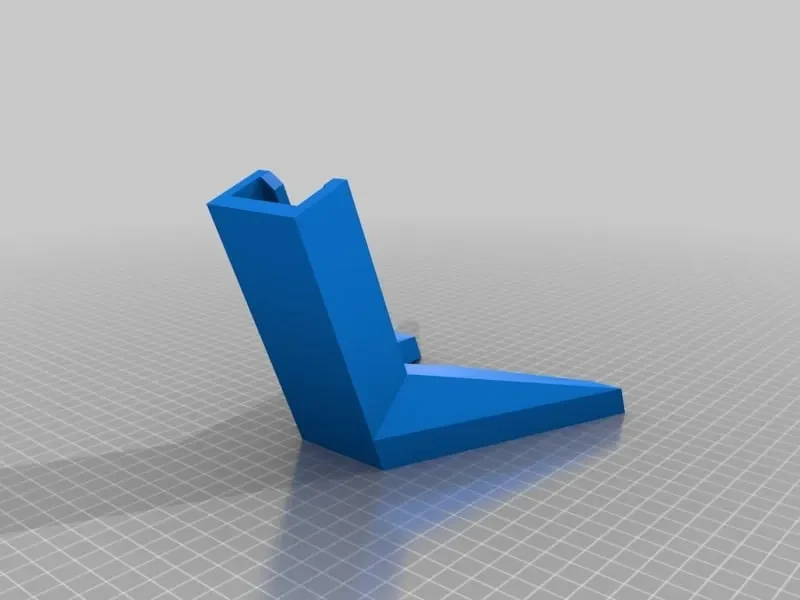

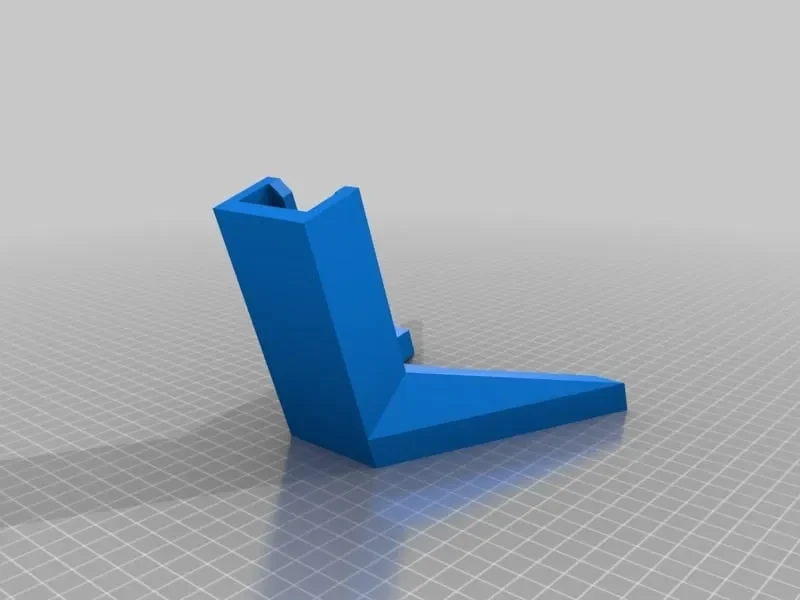

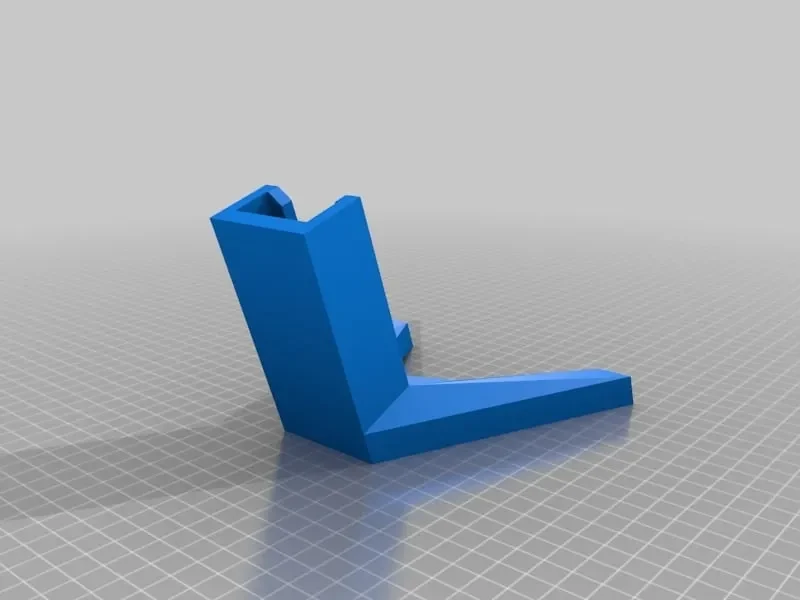

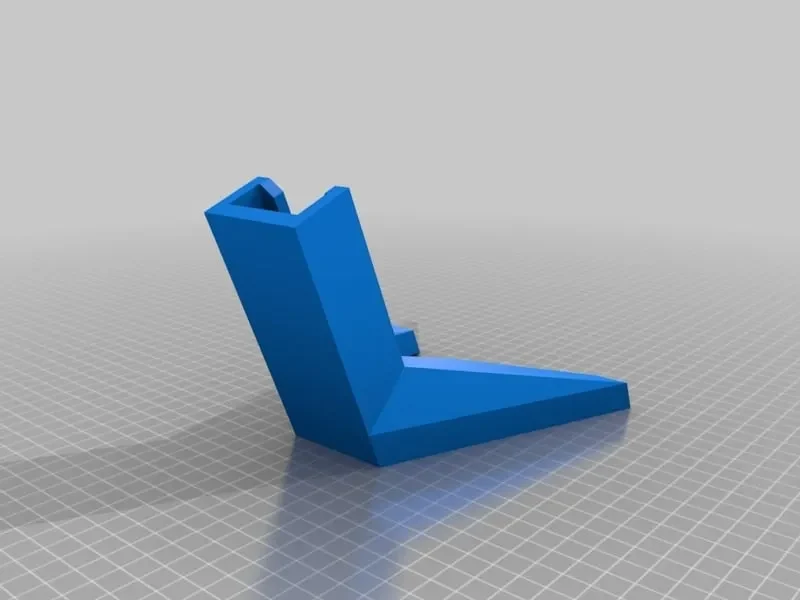

*При использовании он должен располагаться под углом, а при печати — плоским (для экономии пластика). Подставка не должна лежать на земле ровно, только концы двух ножек должны касаться земли, когда вы стоите на велосипеде.

*Тест максимальной нагрузки, который я проводил, проводился с моим гибридом, который весит около 30 фунтов. и он легко удержал мой Домане (сейчас он весит 19 фунтов). Эта подставка легко удержала оба велосипеда и не позволила одному упасть после того, как я на него наткнулся. Несколько человек на сайтеthingiverse распечатали и протестировали это, и оно отлично сработало на нескольких велосипедах. (Я импортировал свои проекты из своей учетной записиthingiverse)

*Я не несу ответственности за любой ущерб, причиненный при использовании этой подставки. Тот факт, что он смог удержать мои велосипеды, не означает, что он сможет/будет удерживать ваш велосипед под нужным углом. Пожалуйста, проверьте подставку и убедитесь, что она удержит ваш велосипед, прежде чем отходить от велосипеда!!!

Настройки печати

Принтер: MakerBot Replicator 2

Поддерживает: Нет

Разрешение: 0,2 мм

Заполнение: 10%

Я печатал через Replicator 2 с помощью Makerware. Распечатал деталь стоя. с опорами и плотом. (требуется очень мало опор, они нужны только у основания) PLA, на заводских изделиях Стандартный профиль: заполнение 10%, 2 оболочки, 0,20 мм, 230°, экструзия 90 мм/с.

Я также напечатал более прочную версию, используя 20% заполнения и 2-3 оболочки.

Я также успешно печатал без подставок, хотя из-за этого нижняя сторона не выглядит такой чистой, но она все равно будет работать.

Инструкции

Я напечатал свой на самых низких настройках печати, и он все еще достаточно прочный, чтобы выдержать мой гибрид. (слои 0,3 мм) с опорами.

Я забыл центрировать детали перед экспортом, поэтому при импорте в MakerWare деталь может оказаться сбоку… извините.

Определение размера
Чтобы определить размер, который вам нужен, поставьте велосипед вверх и слегка наклоните его (я прислонил свой к стене), измерьте расстояние от земли до конца шатуна.
Я предлагаю сначала распечатать образец тестера рукоятки, этот образец имеет размер полной подставки и позволит вам проверить, поместится ли ваша рукоятка в этот стенд. (И вы, очевидно, можете изменить его размер, чтобы он лучше подходил вашим рукояткам).
Как использовать

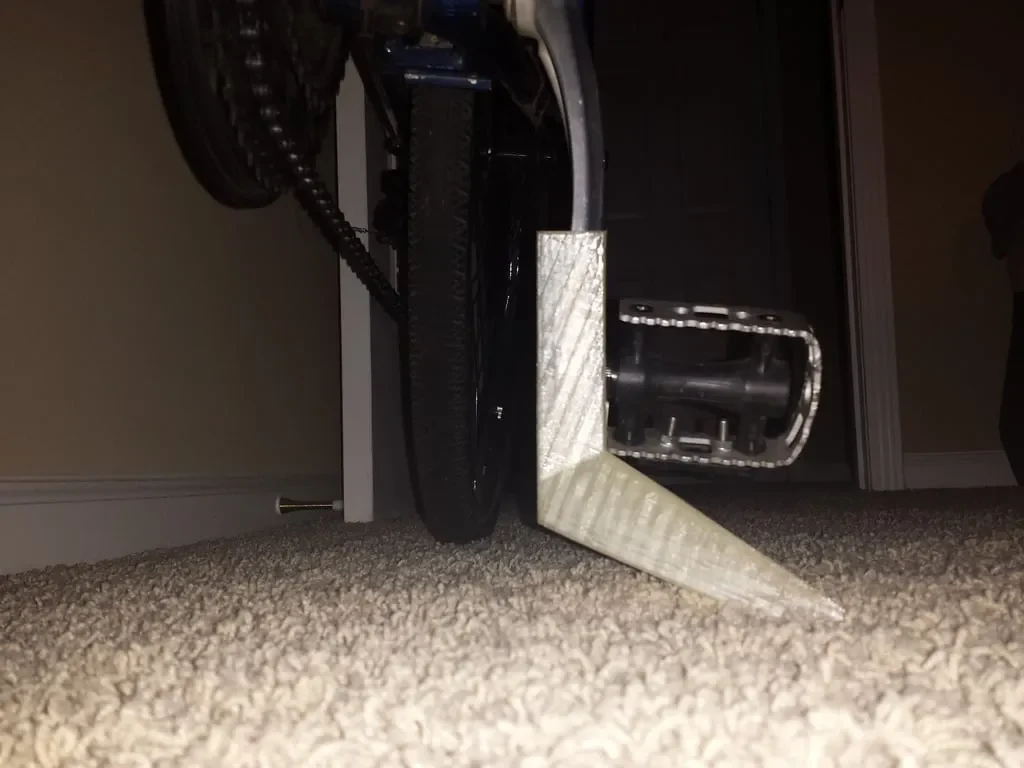

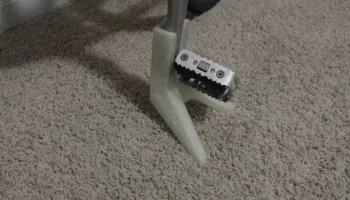

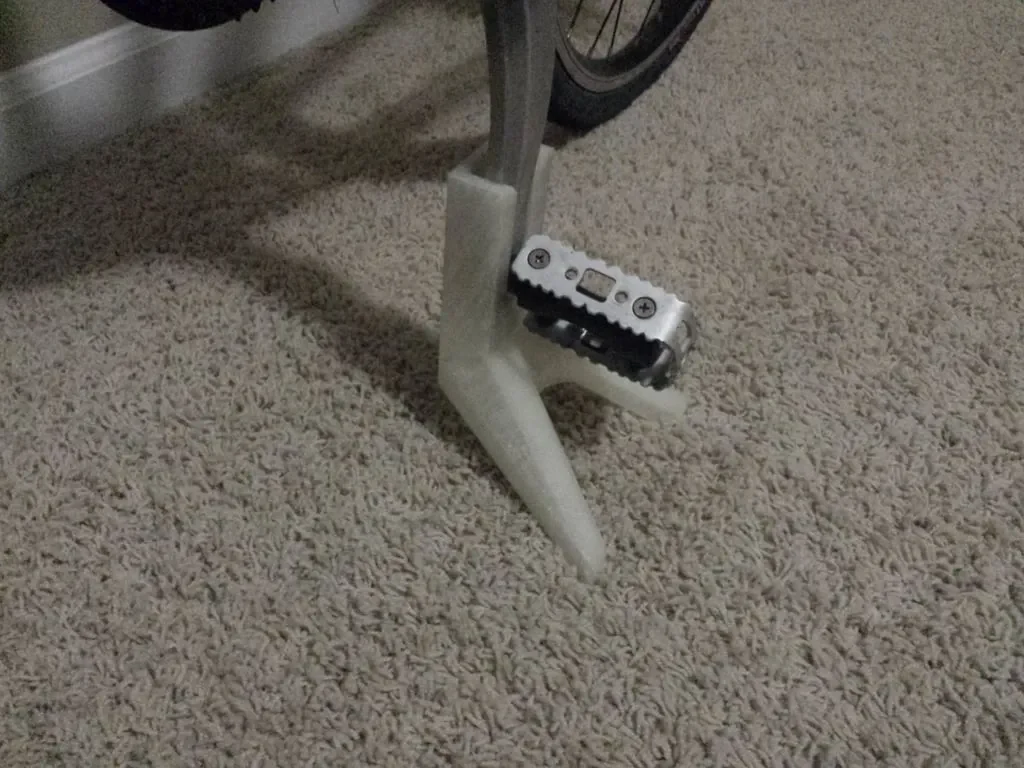

Наденьте подставку на рукоятку.
поверните его так, чтобы рукоятка находилась почти вертикально (сторона подставки была направлена ​​вниз).

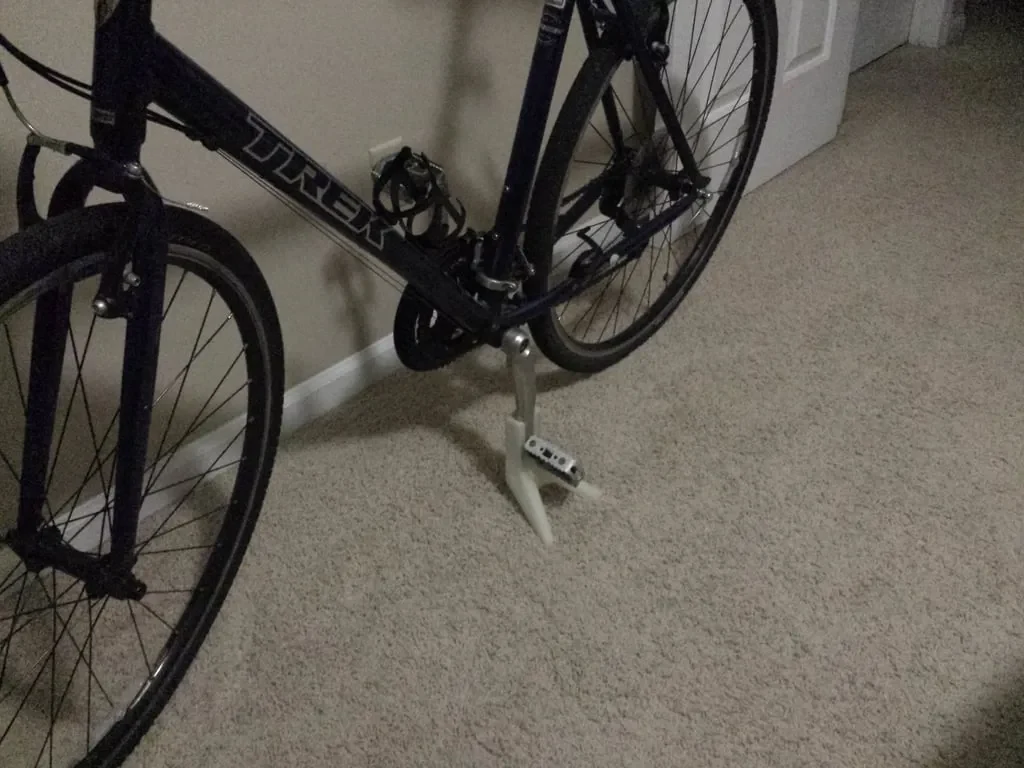

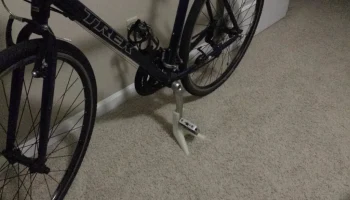

Прислоните велосипед к подставке.
держите велосипед и убедитесь, что подставка удержит его, прежде чем отпустить!
Если вы напечатаете слишком длинную подставку, велосипед будет отклоняться от подставки вместо того, чтобы переносить свой вес на подставку; аналогич��ым образом, если вы напечатаете слишком короткую подставку, центр тяжести может оказаться за пределами подставки.
Он спроектирован так, чтобы при использовании располагаться под углом, но при печати быть плоским (для экономии пластика). Подставка не должна лежать на земле ровно, только концы двух ножек должны касаться земли, когда вы стоите на велосипеде.
