Крепление для велосипедного замка (криптонит)

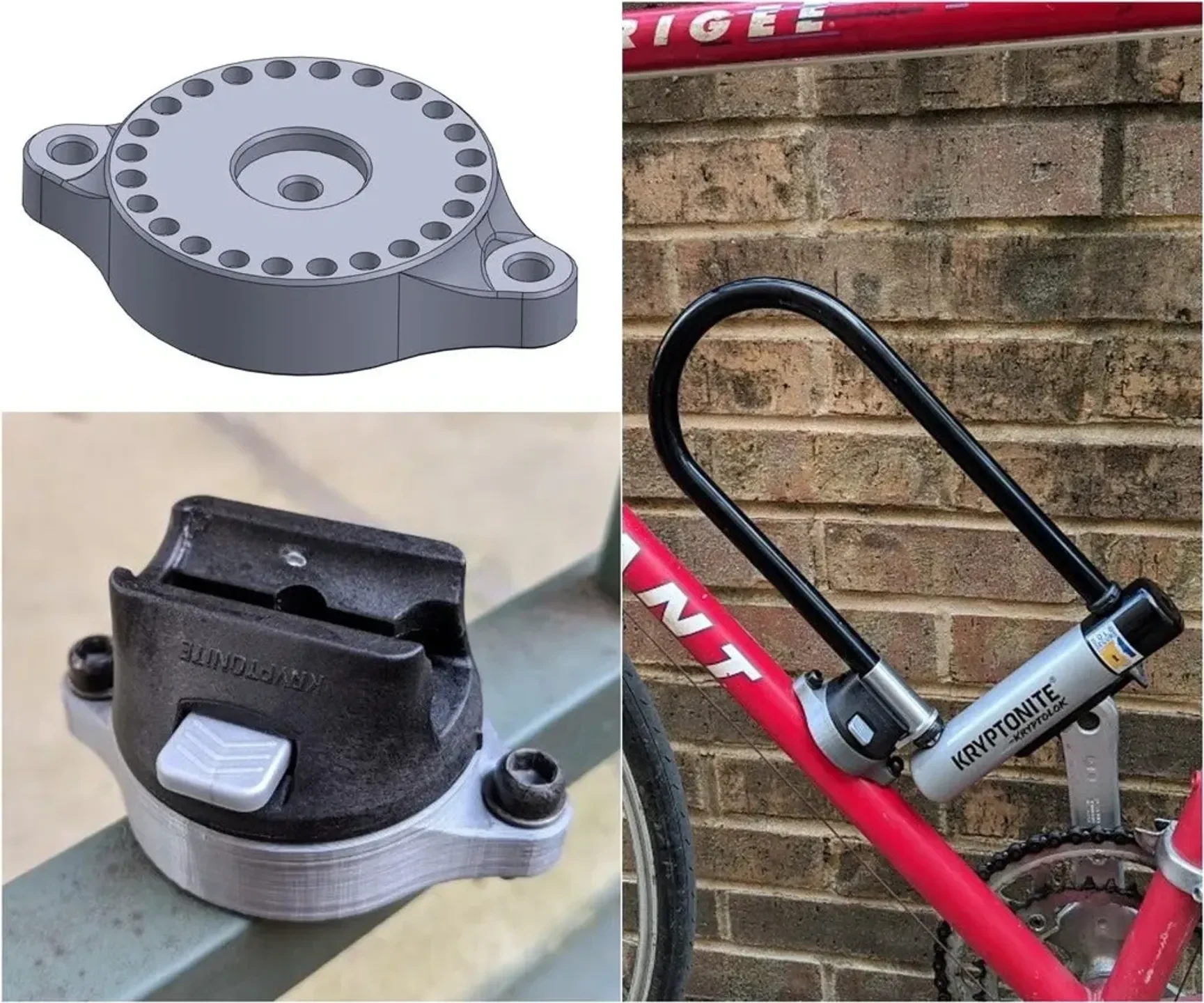

Мне не понравилось крепление для замка, которое прилагалось к моему велосипедному замку, поэтому я спроектировал и распечатал его. Вы тоже можете использовать его, если отверстия для крепления бутылки с водой находятся на расстоянии примерно 2,5 дюйма друг от друга и могут пройти через сквозное отверстие диаметром 0,2 дюйма.

Также я бы не рекомендовал использовать эту конструкцию на велосипеде с алюминиевой или карбоновой рамой, поскольку точки крепления бутылки с водой не рассчитаны на такую ​​нагрузку. Мой велосипед сделан из толстой стали 90-х годов, поэтому он должен держаться нормально.

Для крепления крепления вам также понадобится крепежный винт № 8 3/4 дюйма и соответствующая шестигранная гайка. Если ваши размеры отличаются от размеров моего велосипеда, смело редактируйте опубликованный мной файл SolidWorks. Удачи!

Распечатать инструкции

Используйте заполнение >20 %, чтобы оно было достаточно прочным и опоры не требовались.
