Велосипедное крепление для прицепа Thule Chariot

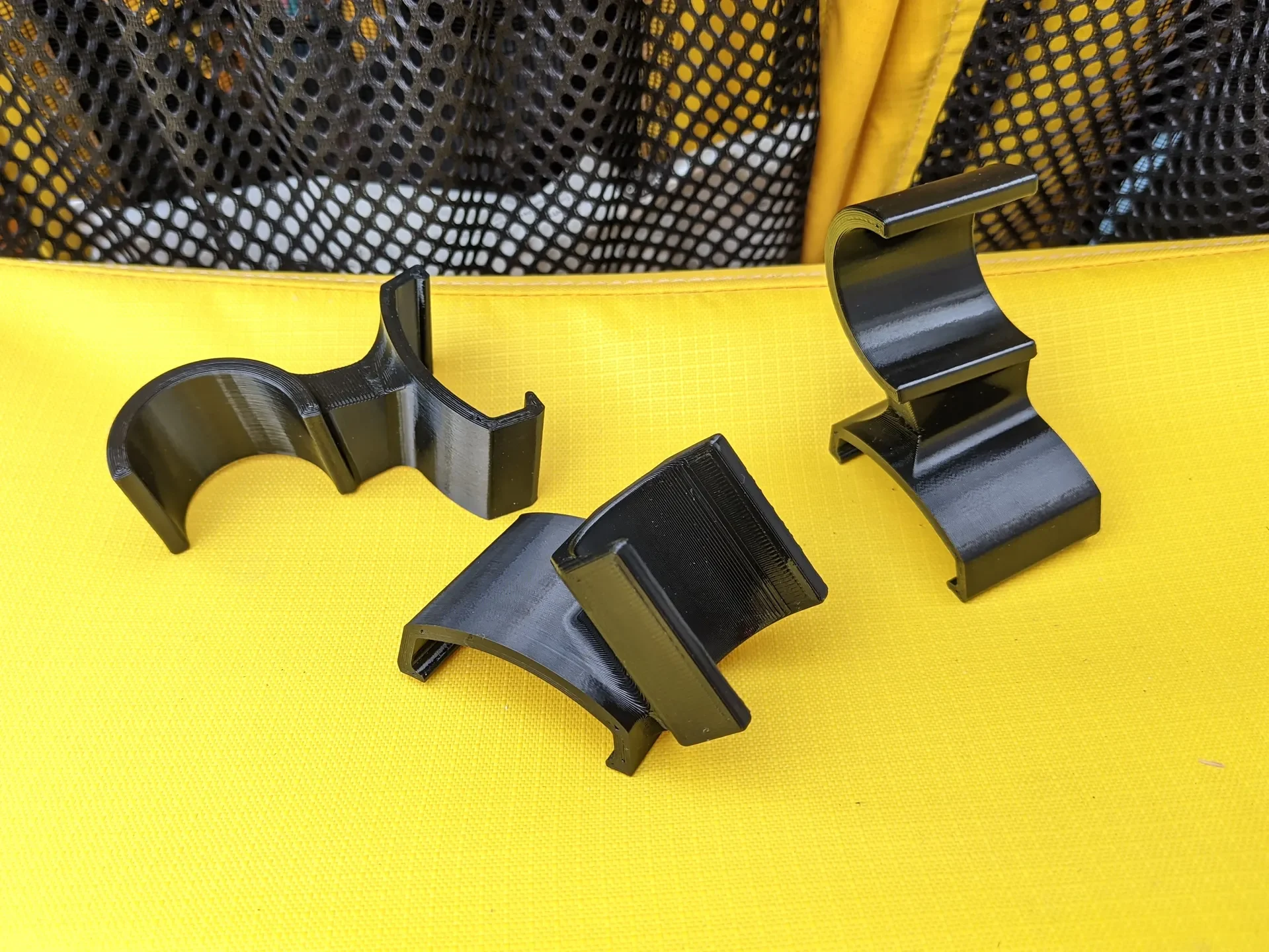

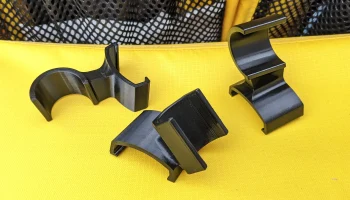

Когда дети начинают самостоятельно кататься на велосипеде, они иногда совершенно неожиданно устают во время велопоходов или прогулок. Поэтому вам необходимо иметь возможность перевозить велосипед, когда он пересаживается в прицеп. Поэтому я сделал эти зажимы, с помощью которых детский велосипед крепится к задней части прицепа Thule Chariot.

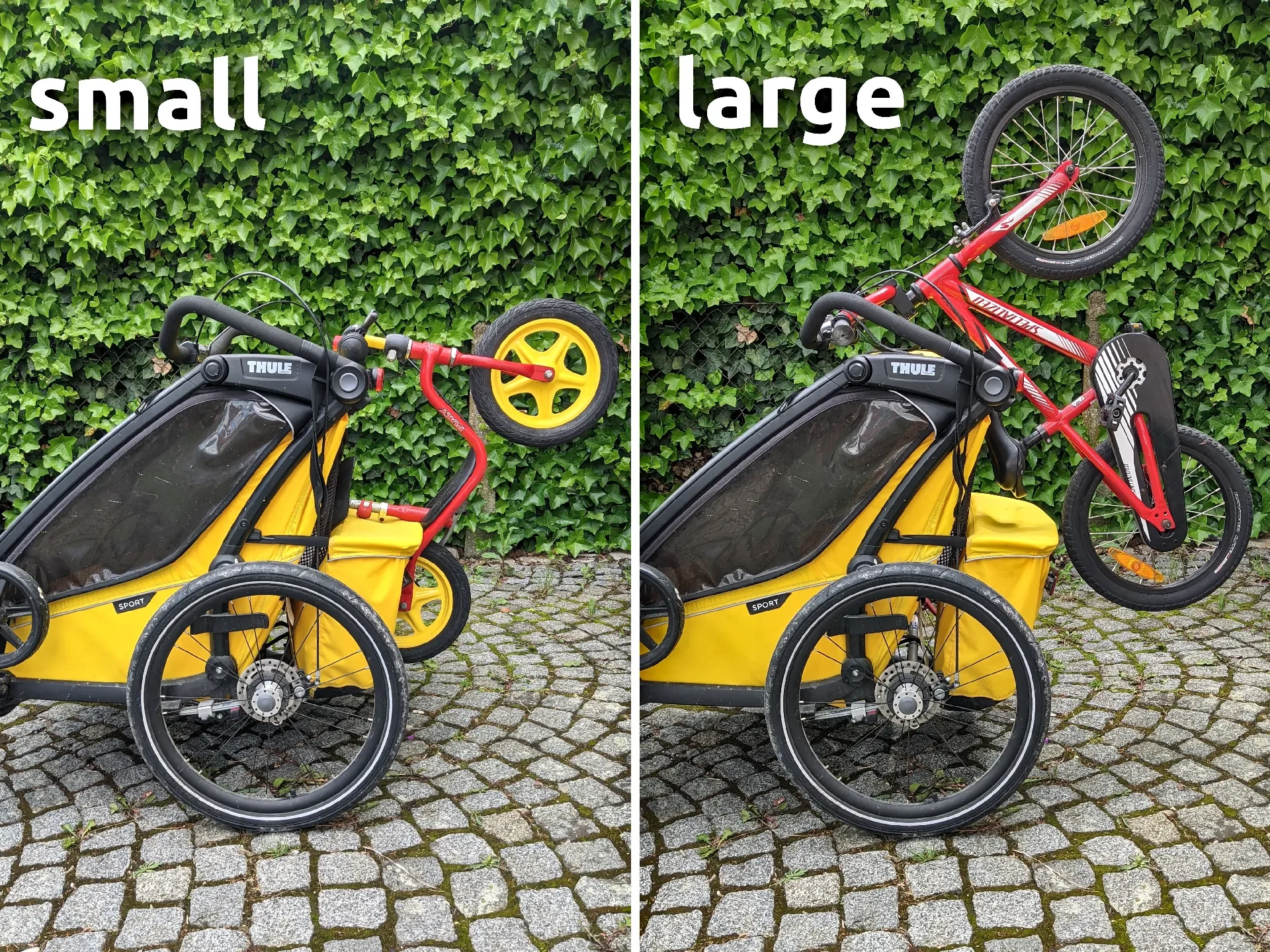

Когда я попробовал уже существующую модель, я узнал, что некоторые 16-дюймовые велосипеды слишком длинные, чтобы их можно было просто зацепить за заднюю перекладину, потому что их заднее колесо будет касаться земли. Велосипеды Woom кажутся короче, но наш Specialized определенно слишком длинный. Поэтому я сделал две модели: одну для маленьких велосипедов или беговелов размером до 14 дюймов (и некоторые модели 16 дюймов) и одну для велосипедов побольше с колесами 16-18 дюймов (больше я еще не пробовал).

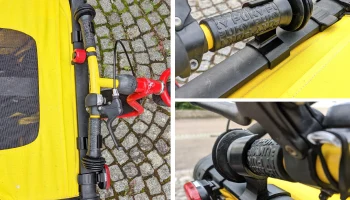

Модель для небольших велосипедов (10-16 дюймов) состоит из двух крючков, которые крепятся к задней перекладине прицеп�� и просто удерживают руль велосипеда.

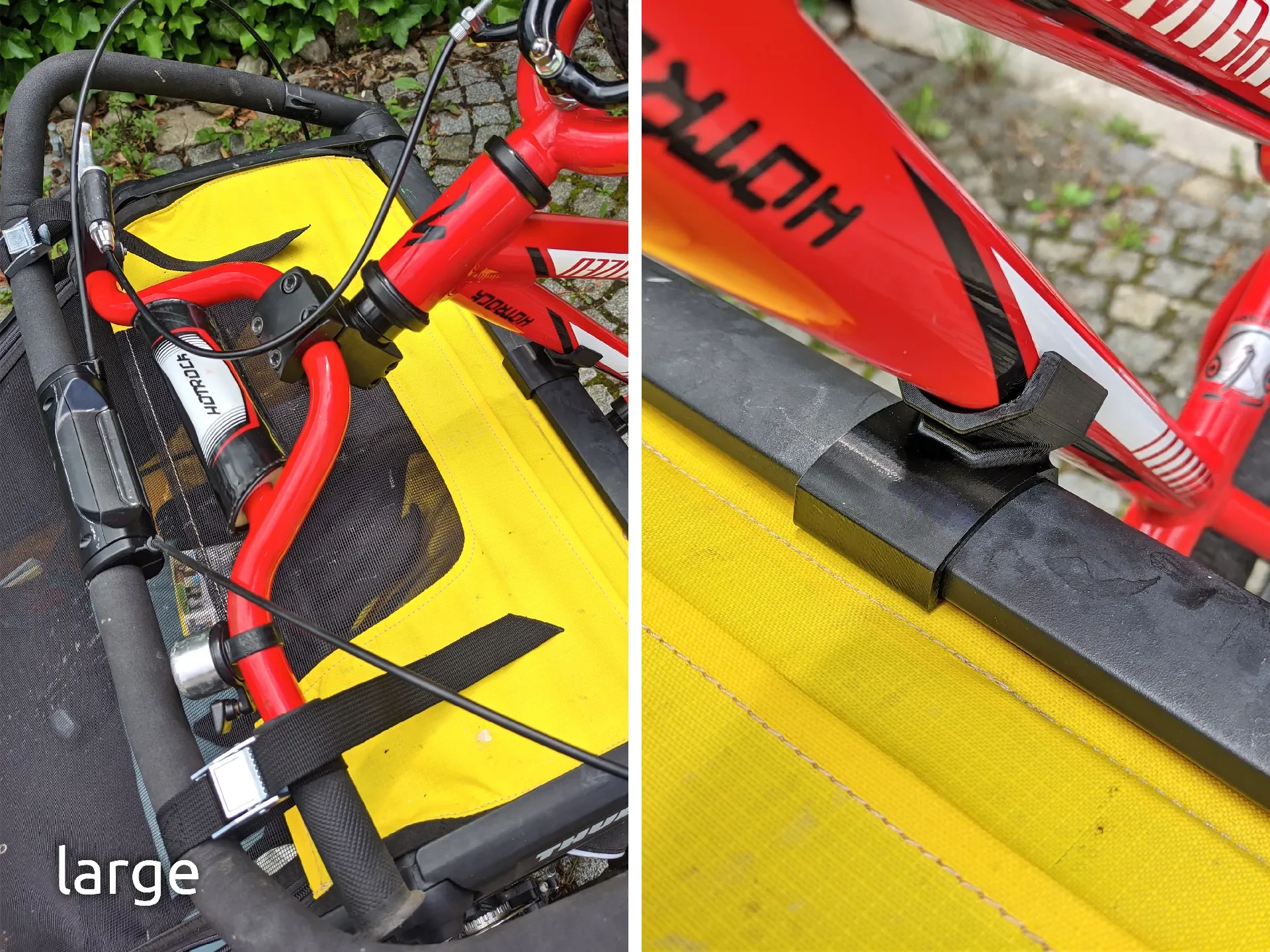

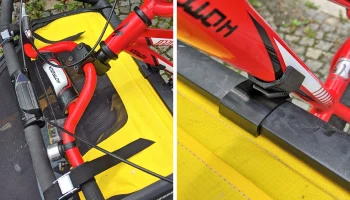

Модель для больших велосипедов (16-18 дюймов) состоит из одного кронштейна посередине, который удерживает нижнюю перекладину рамы велосипеда. Руль велосипеда необходимо прикрепить к рулю прицепа, как показано на рисунках. Я сделал две версии большой модели: для ширины рамы 30 мм и 36 мм.

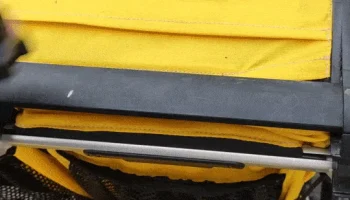

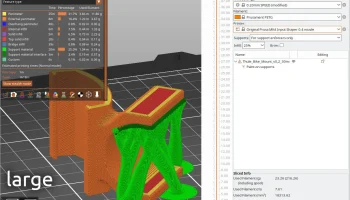

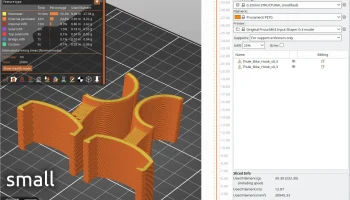

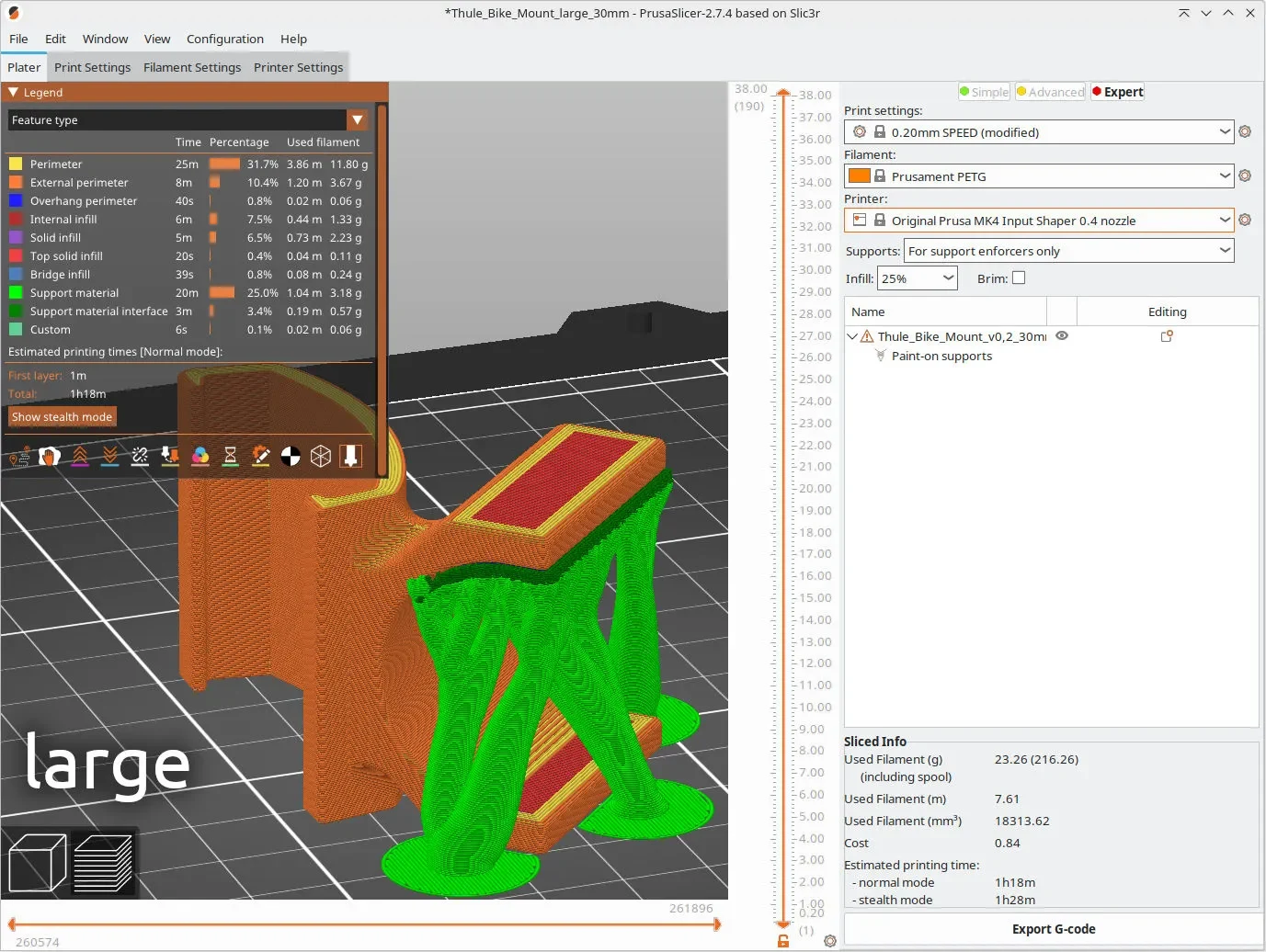

Обе модели должны быть напечатаны из структурного пресета PETG толщиной 0,2 мм с 5 периметрами (также подойдут ABS, ASA или PA/Nylon). Поддержка требуется только для большой модели, как показано на рисунке. Эти крепления выглядят довольно компактными по сравнению с аналогичными решениями, но они очень устойчивы и плотно крепятся к задней балке прицепа, при этом легко крепятся и снимаются:
