Стенд для ремонта/сборки велосипедов/велосипедов

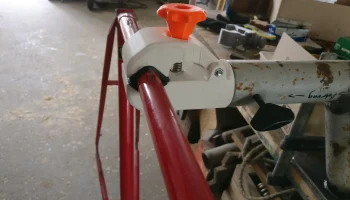

Поскольку имеющиеся в продаже стенды для ремонта велосипедов довольно дороги, я решил спроектировать их самостоятельно. Эта сборочная подставка предназначена для удержания вашего велосипеда в удобном положении, пока вы можете на нем работать. Я использовал трубы диаметром 53 мм и сделал простую сварочную конструкцию, чтобы прикрепить ее к верстаку. Для установки нужного угла используется болт М8 и резьба в трубе. (не включен в список)

Необходимые детали:

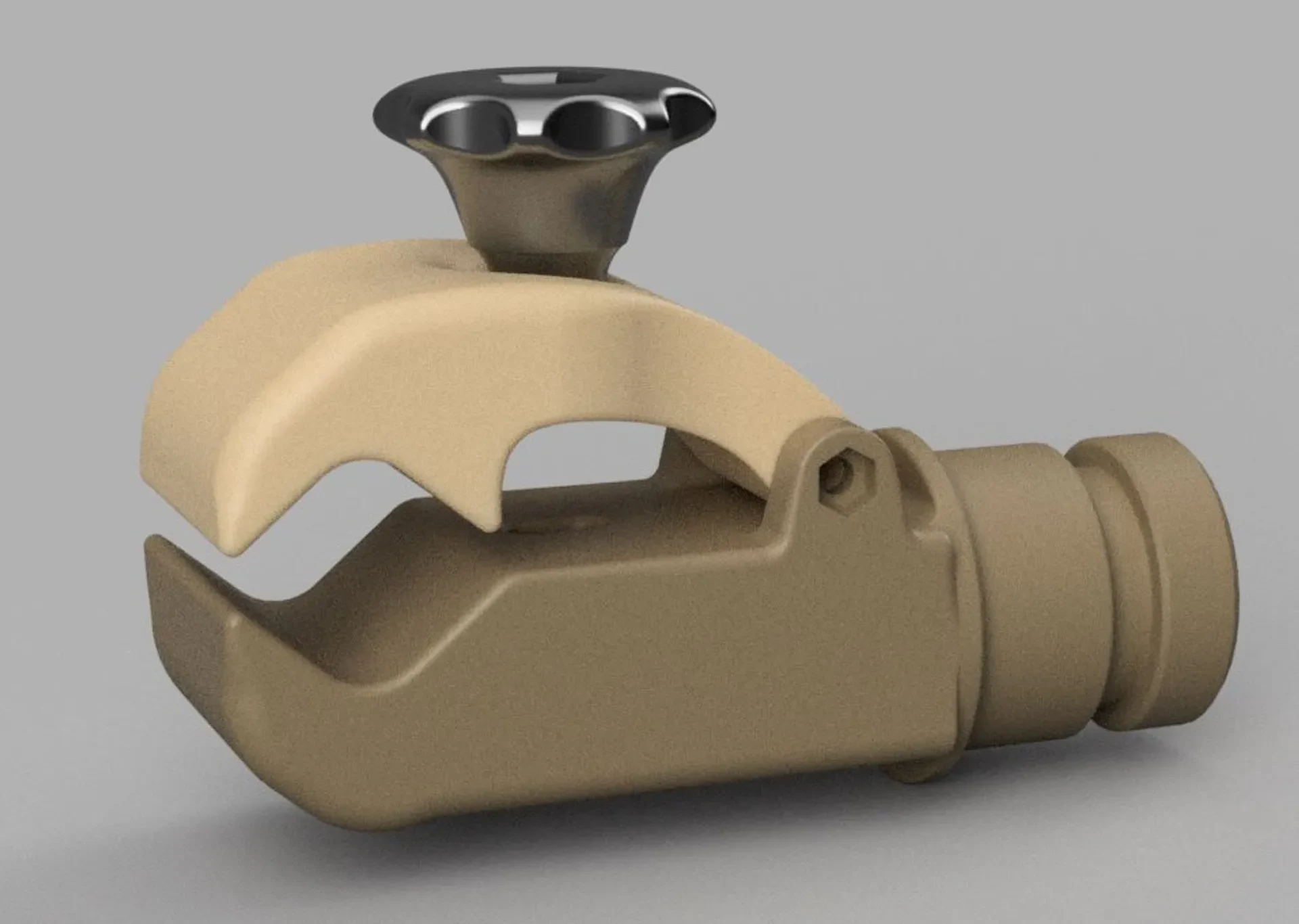

Конструкция для соединения печатных деталей. Вы можете изменить детали САПР для создания другой сборки.

Напечатано:

Нижняя половина
Верхняя половина
Ручной винт

Не будьте слишком экономны на материале!

Стандартные детали:

1 болт M6 x 60 (ISO 4762)
1 шестигранная гайка M6, самоконтрящаяся (ISO 7040)
1 болт с шестигранной головкой M8 x 100 (ISO 4017)
1 шестигранная гайка M8 (ISO 4032)
Опционально: винтовая пружина

Сборка:

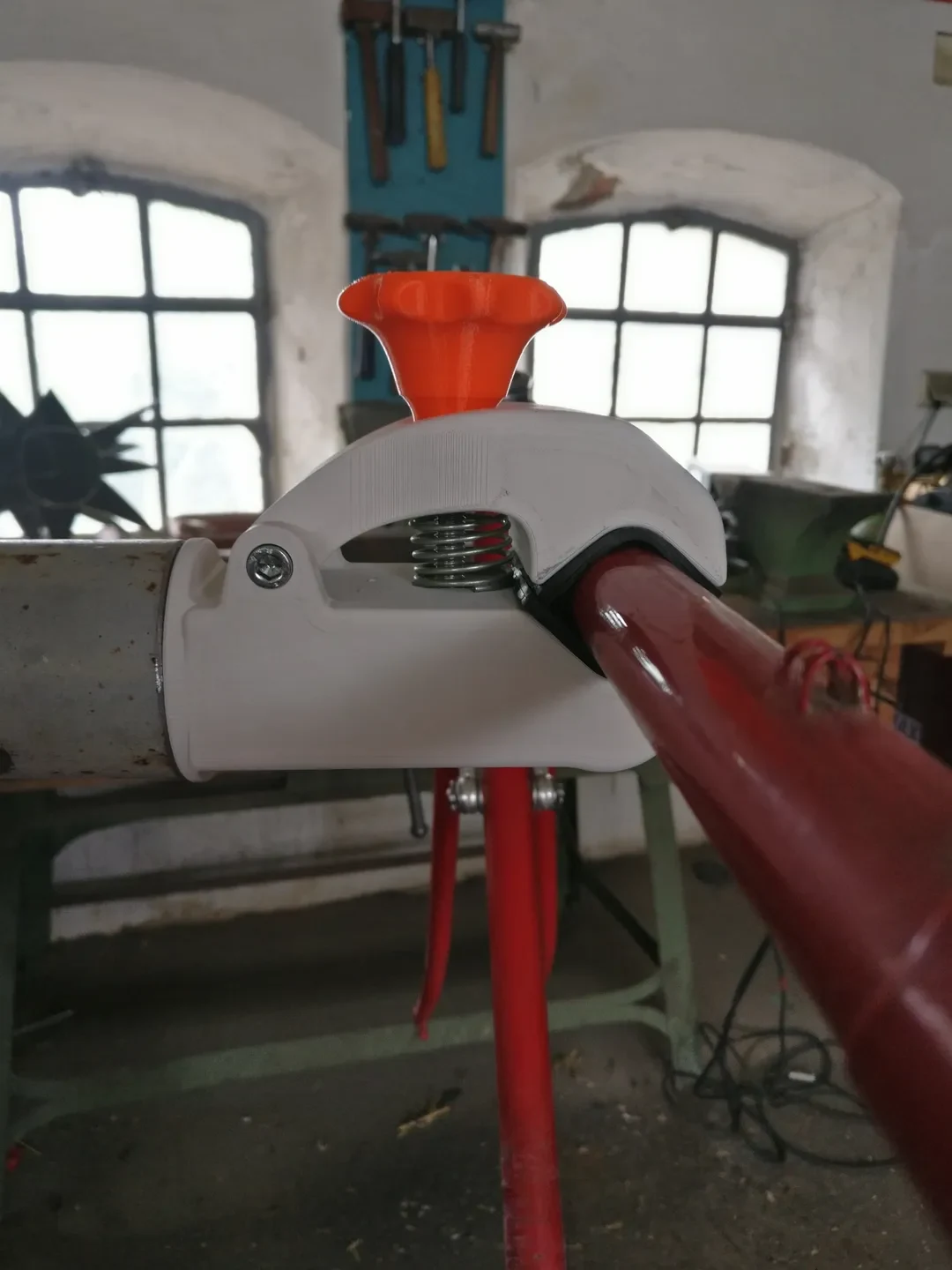

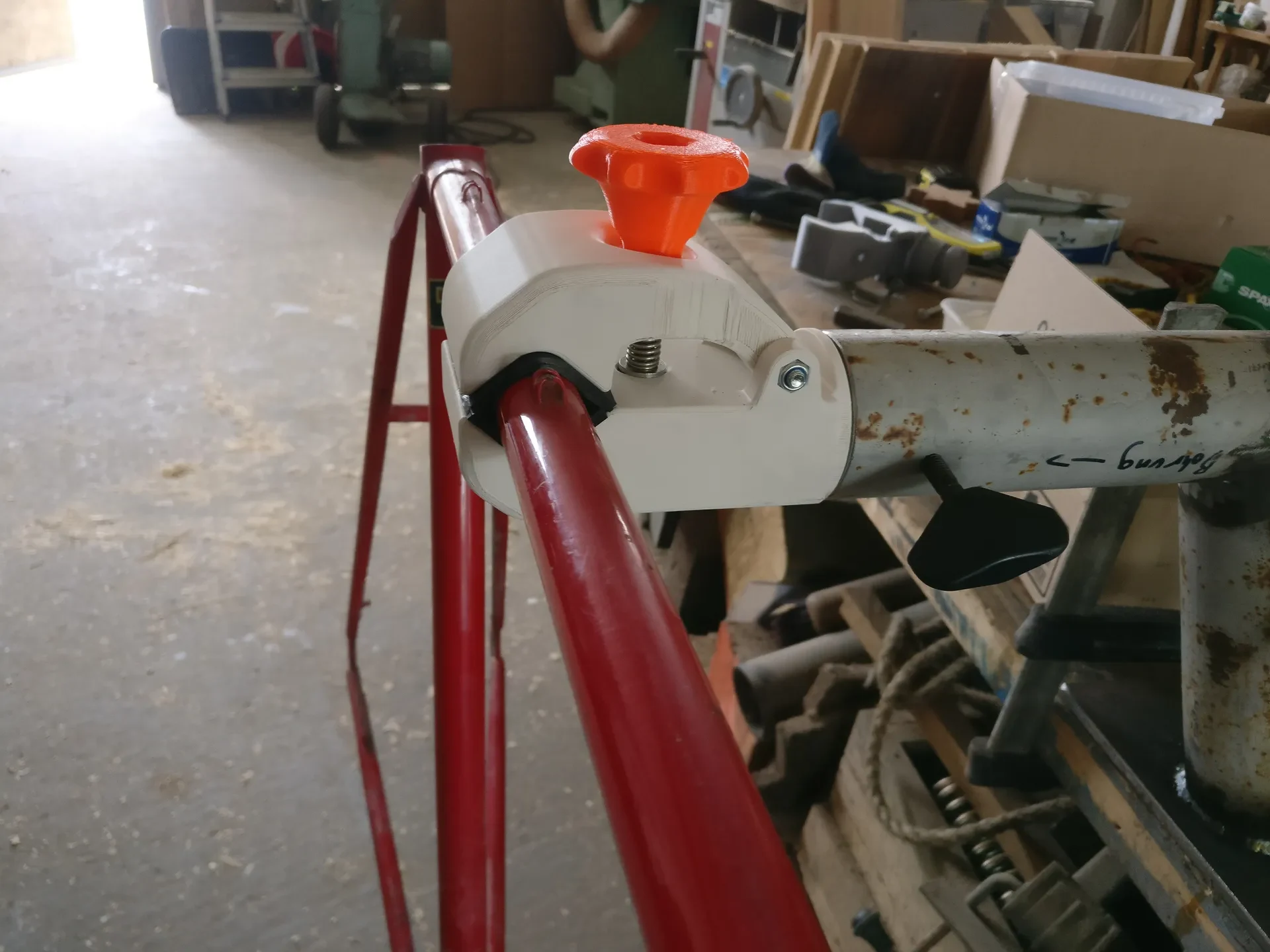

Болт M6 x 60 вместе с гайкой M6 образует шарнир между нижней и верхней половиной. Болт М8 в сочетании с напечатанной частью ручного винта используется для открытия и закрытия рукоятки и создания зажимного усилия. Кроме того, вы можете вставить мягкую винтовую пружину (поверх болта М8, между верхней и нижней половинами), чтобы улучшить управляемость. Эта функция очень полезна, особенно при работе одной рукой, когда вы вставляете раму велосипеда. Я также приклеил к зажимным деталям несколько заплаток из старых камер покрыш��к, это помогает лучше удерживать велосипед.

Больше фотографий позже...
