Nano Bracket - Кронштейн для ремня велосипедной трубки

Редактирование, сентябрь 2023 г.: я добавил файл STEP, потому что кто-то его запросил. Это старая модель, и с тех пор я многому научился, но, похоже, она все еще работает для людей, поэтому я пока воздержусь от ее редизайна.

-

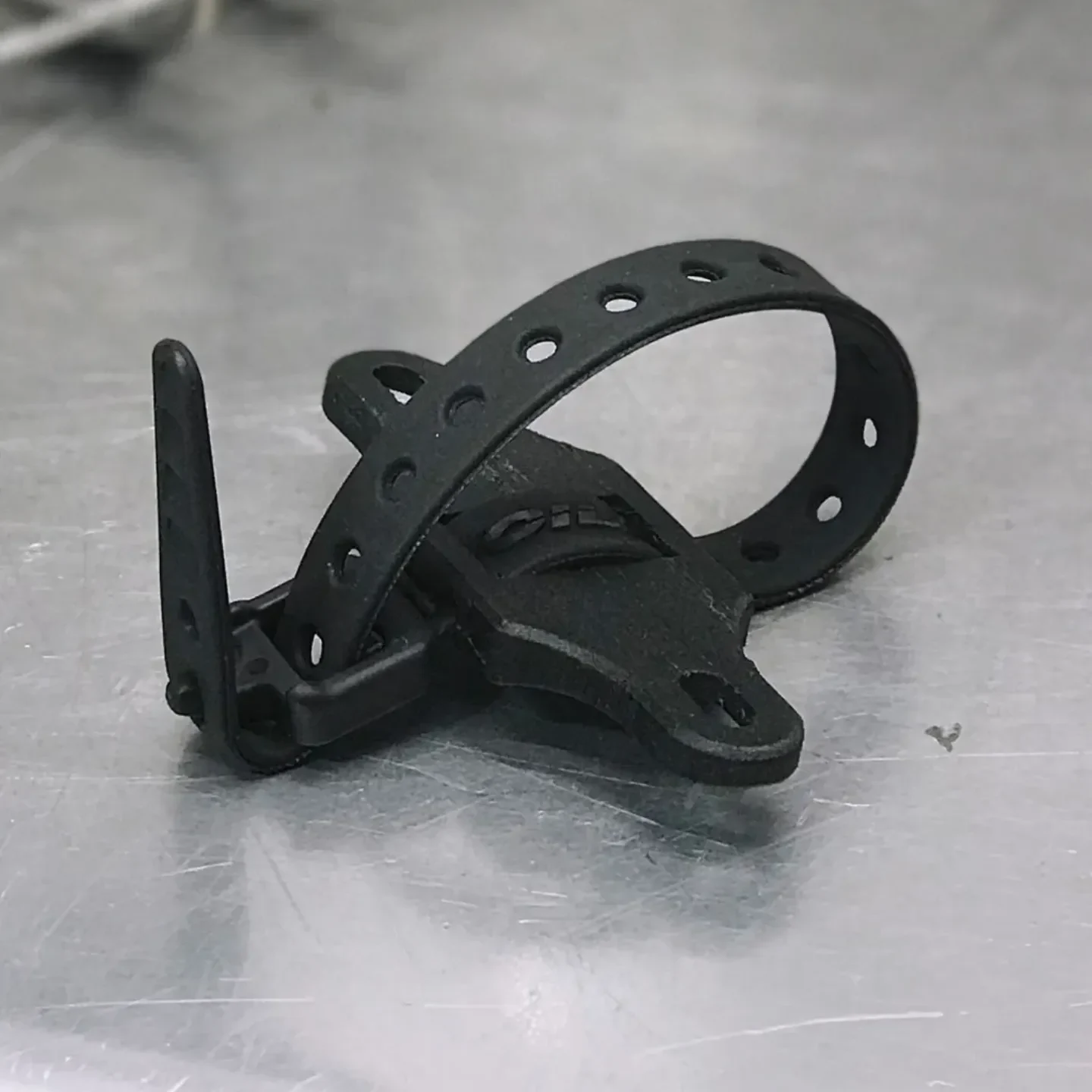

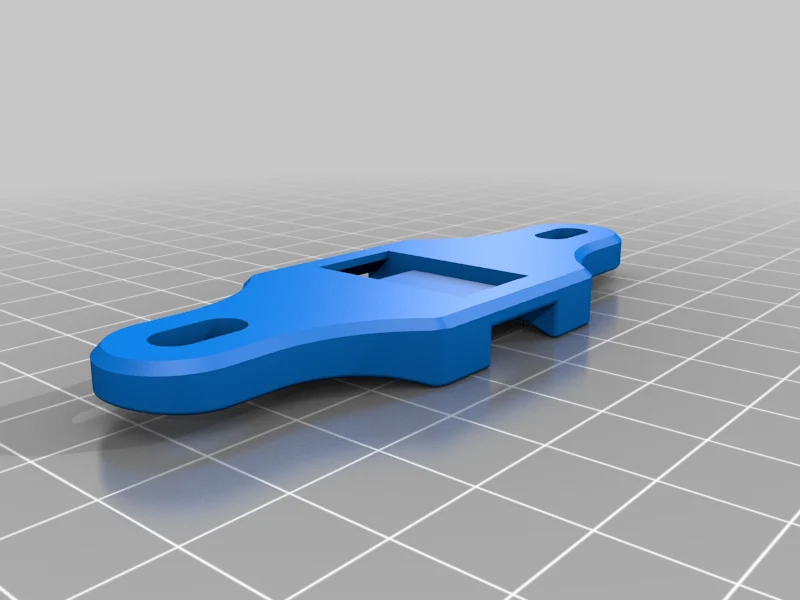

Сделал простой кронштейн для крепления камеры к горному велосипеду. Он крепится к выступам флягодержателя на стандартном расстоянии 64 мм друг от друга и использует ремешок Voile Nano шириной 1/2 дюйма. Я обнаружил, что длина 9 дюймов идеально подходит для большинства трубок MTB.

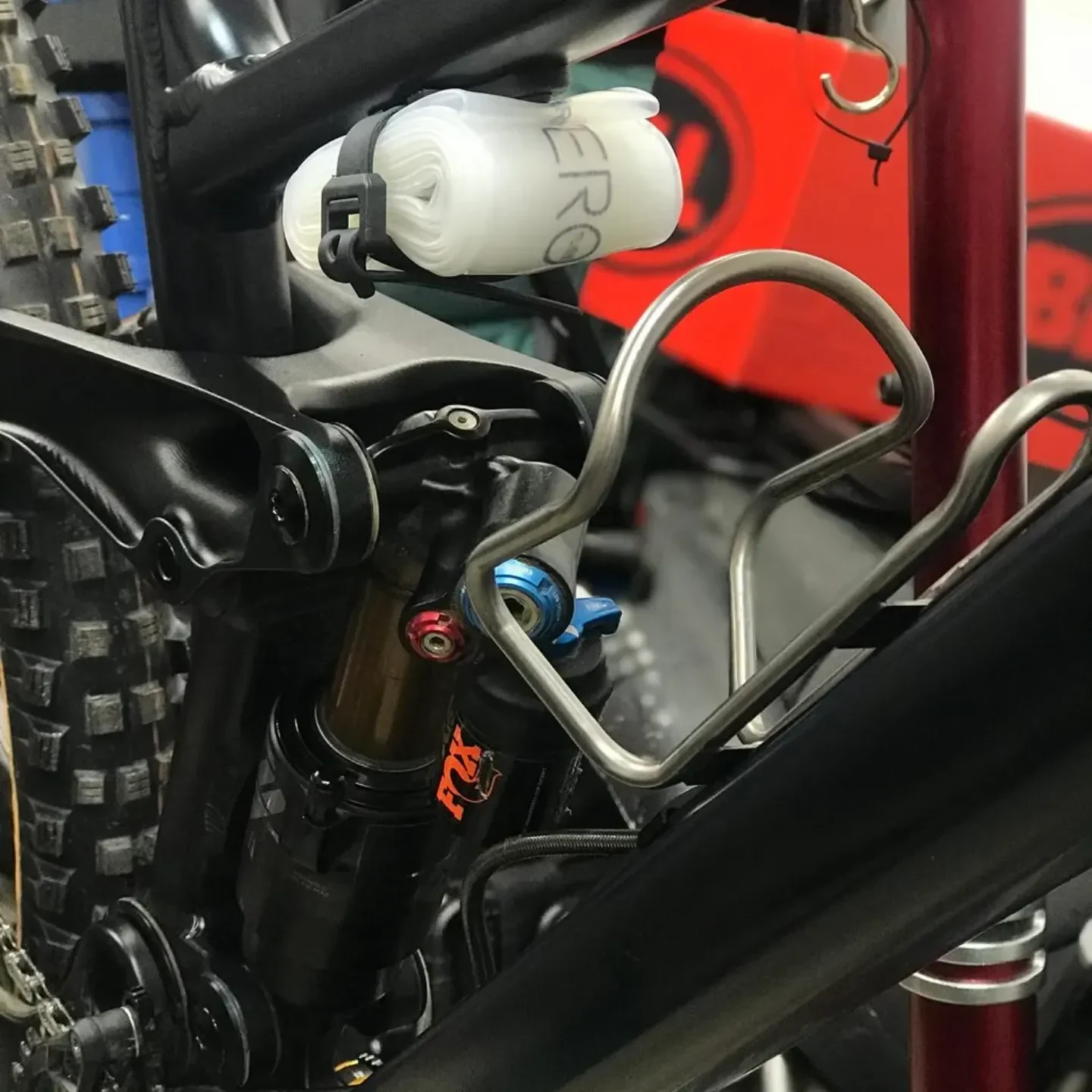

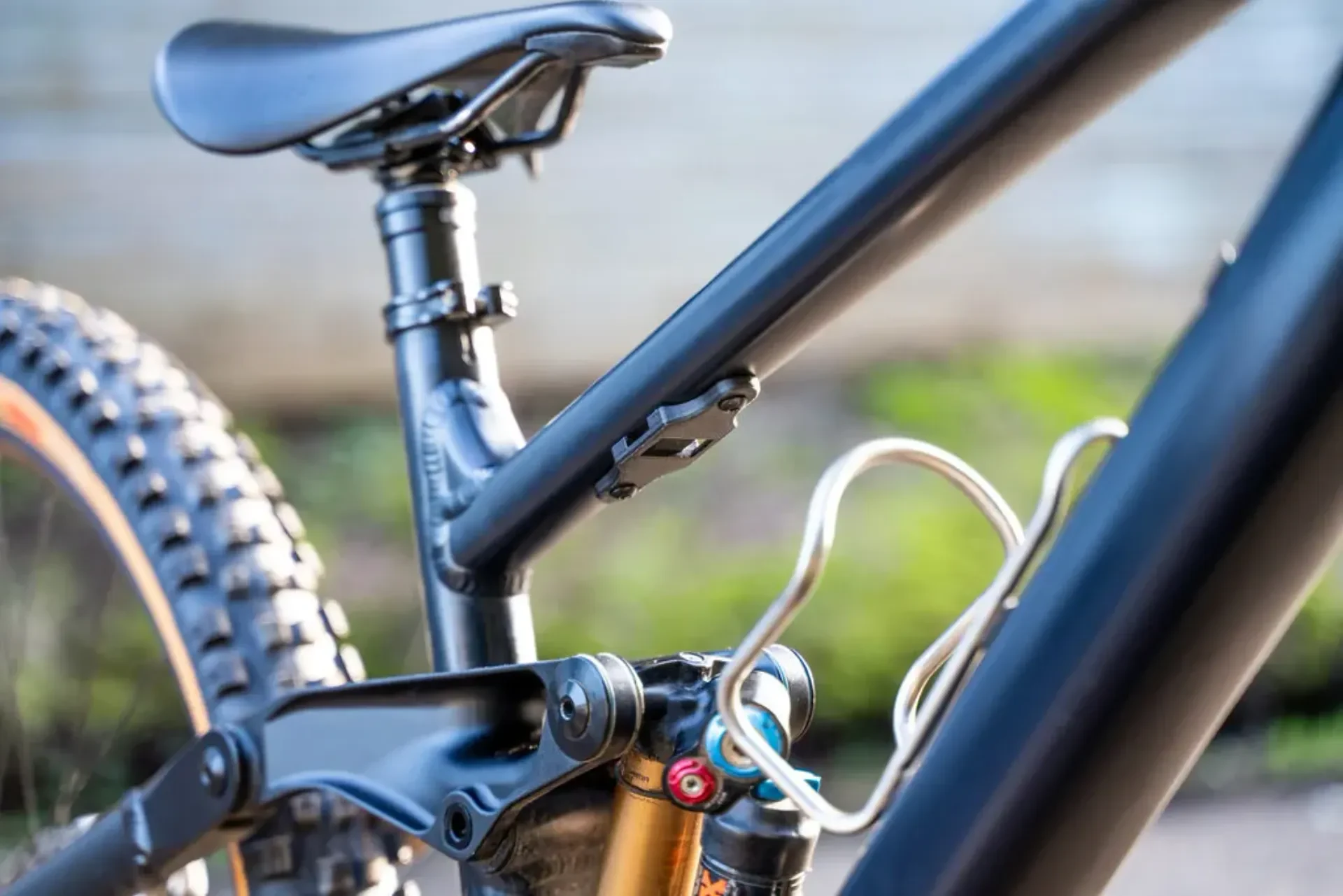

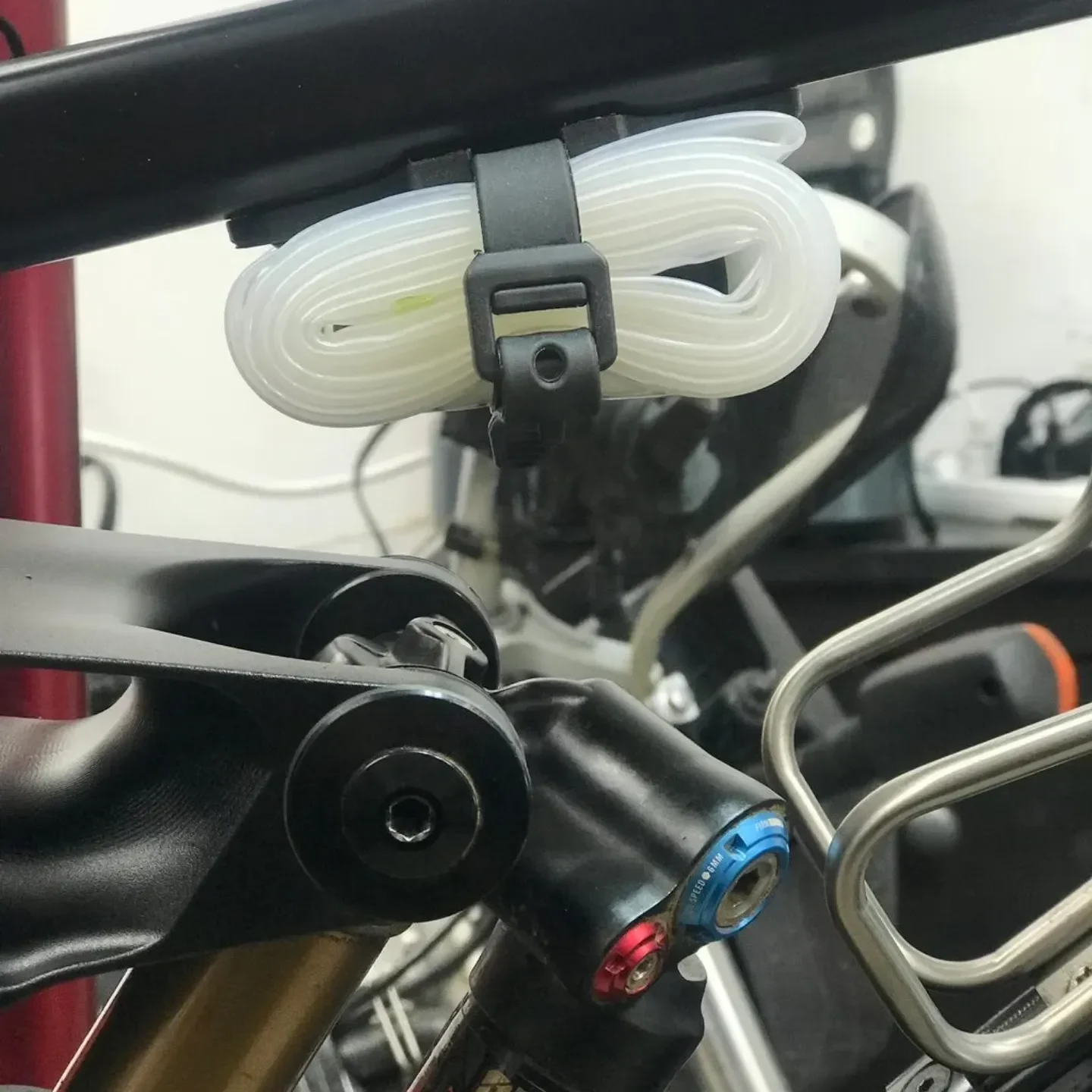

Кронштейн лучше всего подходит для велосипедов нового поколения с точкой крепления под верхней трубой. Он изогнут и вставлен, чтобы соответствовать большинству верхних трубок; посмотрите фотографии, как он подходит к эндуро-байку Raaw Madonna V2.

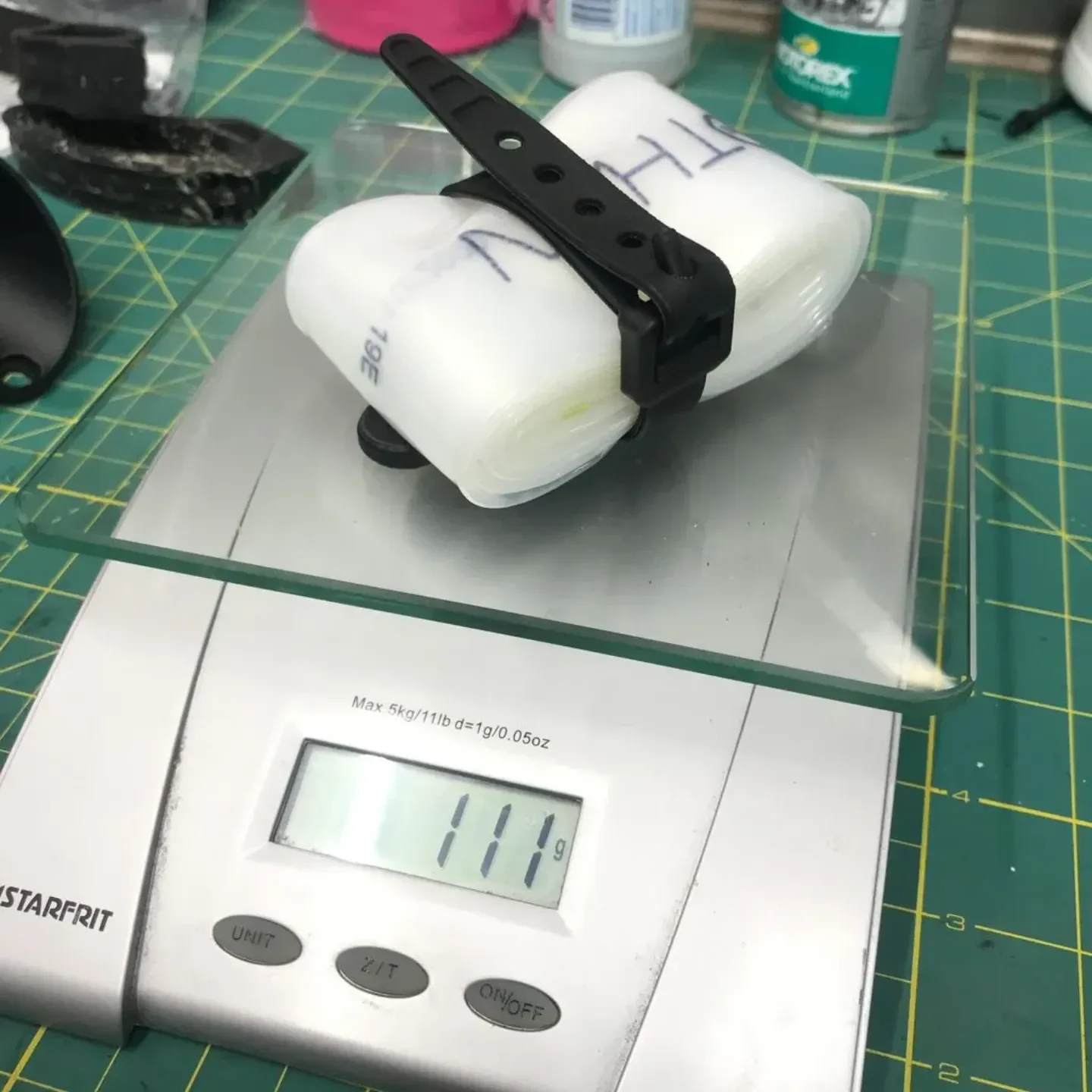

Напечатанный с использованием NylonX и 20% наполнения, он весит около 5 г, что намного легче, чем коммерческие кронштейны для трубчатых ремней. С ремешком Nano (9 г) и сверхлегкой трубкой Aerothan 29er все это весит 111 г. Комбинация обычной трубки, кронштейна и ремешка весит около 300 г, так что это дешевая и легкая экономия веса.

Настройки печати

Принтер:

Маттерхакерс Пульс XE

Разрешение:

200

Заполнение:

20

Нить:

Маттерхакеры NylonX

Черный

Примечания:

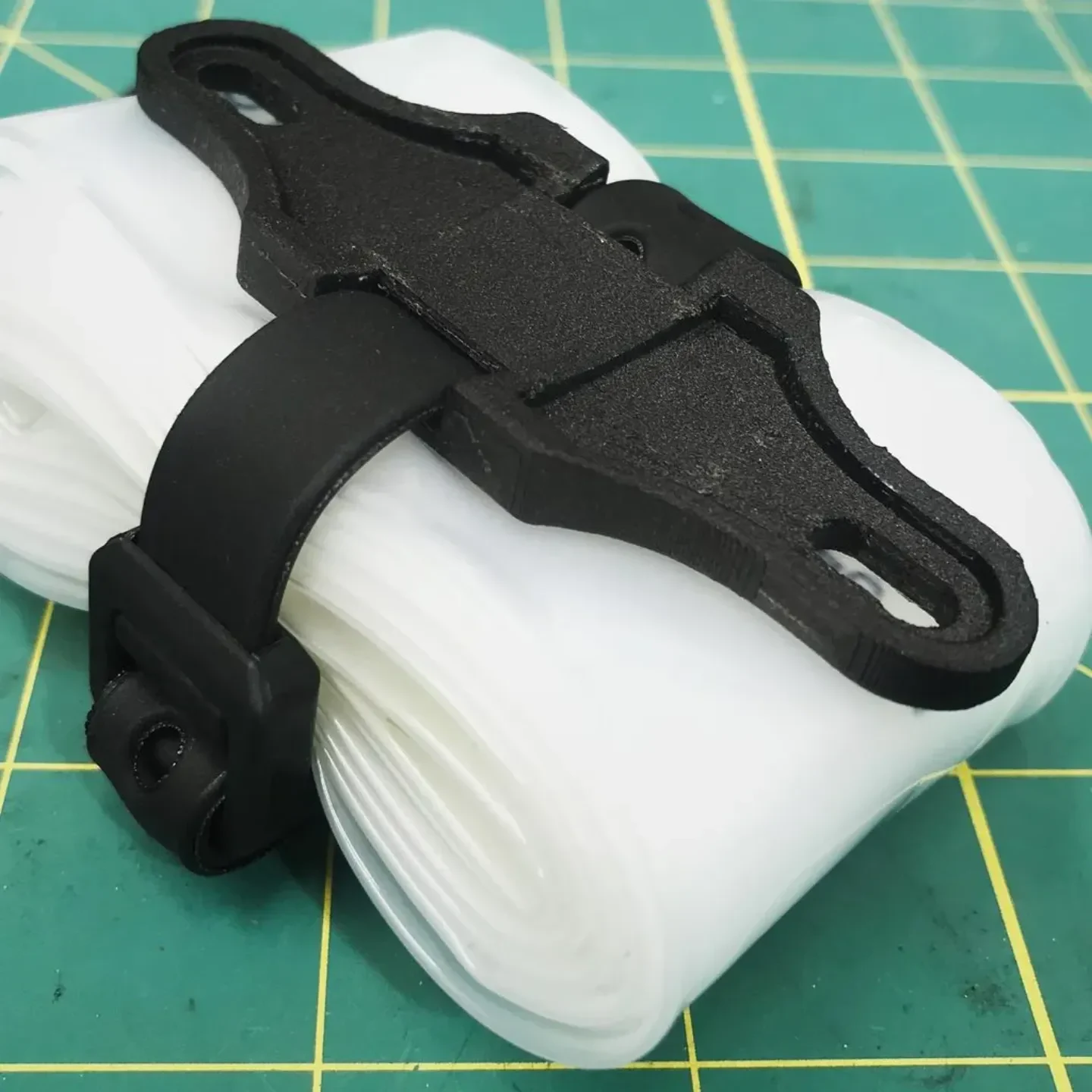

Печатается высотой слоя 0,1, заполнение 20 %, с подставками. Для максимальной прочности я напечатал эту перевернутую спину, но чтобы получить более приятную внешнюю отделку, я напечатал пару на их стороне, и они оказались более чем достаточно прочными.

Я использовал нить NylonX из углеродного волокна Matterhackers, и она очень жесткая, особенно после установки на велосипед.

Как я это разработал

Разработано человеком, который не знает, что делает в Fusion 360.
