Прибор для измерения резьбы: удобный инструмент для измерения резьбы гидравлических труб NPT

Ищете тестеров потоков BSPP? Вы можете найти их ЗДЕСЬ!

Обновление от 10 ноября 2024 г.:
Добавлены варианты тестера с вкладкой для удобства хранения на кольце, шнуре или стяжке-молнии.
Спасибо @ealaindesign за предложение этого варианта.

Описание п��одукта:

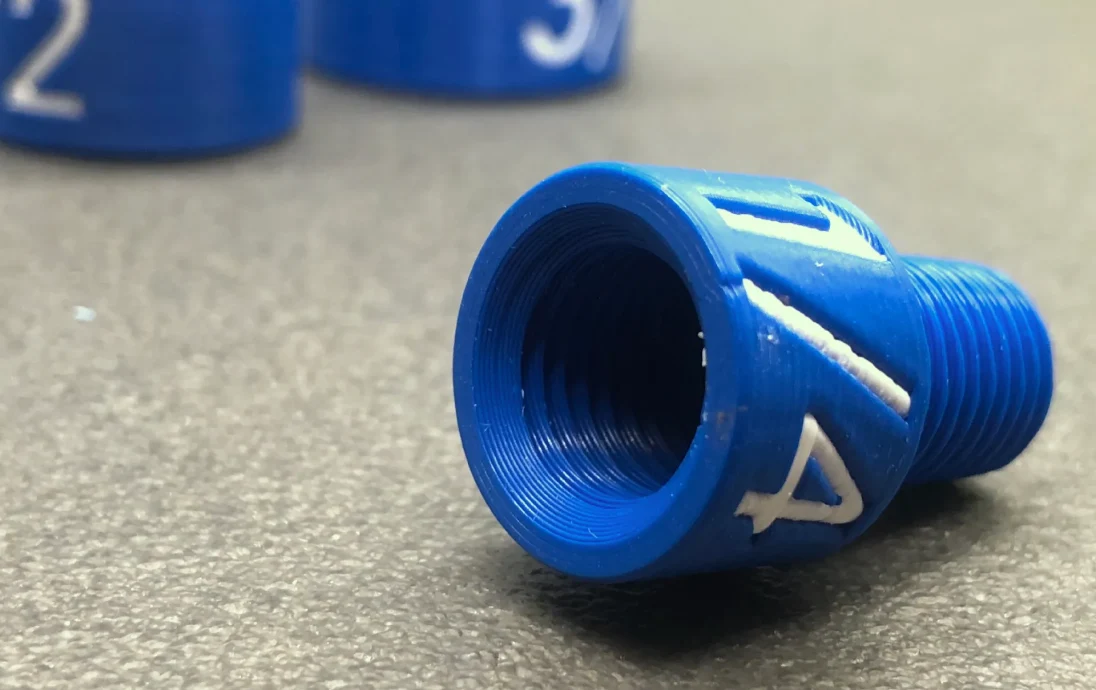

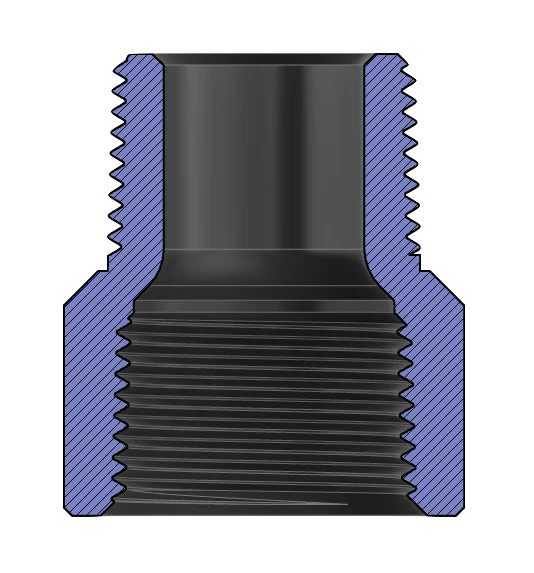

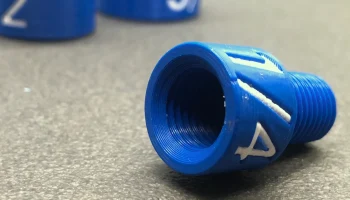

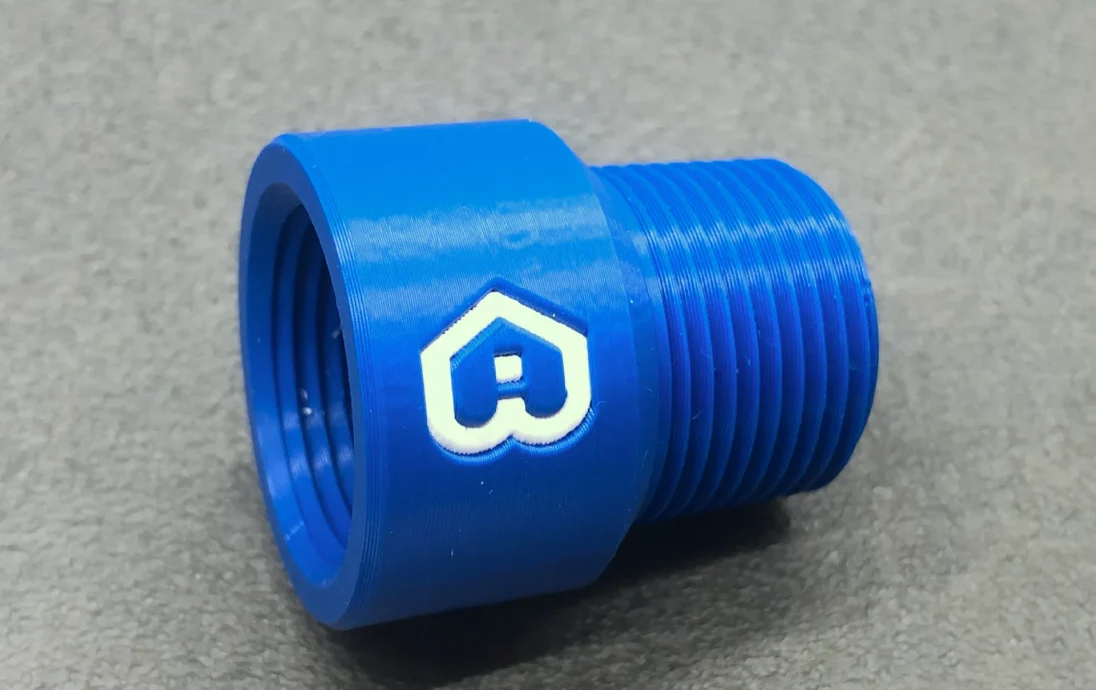

Тестер резьбового калибра для резьбы гидравлических труб — незаменимый инструмент для всех, кто работает с трубами. Это простое, но эффективное устройство сочетает в себе практичность классического манометра с современным элегантным дизайном. Идеально подходящий для всех пользователей, каждый резьбомер включает в себя размеры наружной и внутренней резьбы, что обеспечивает комплексное решение для проверки резьбы гидравлических труб. Эти тестеры обеспечивают быстрое и точное измерение и идеально подходят для простой проверки размеров резьбы даже в ограниченном пространстве.

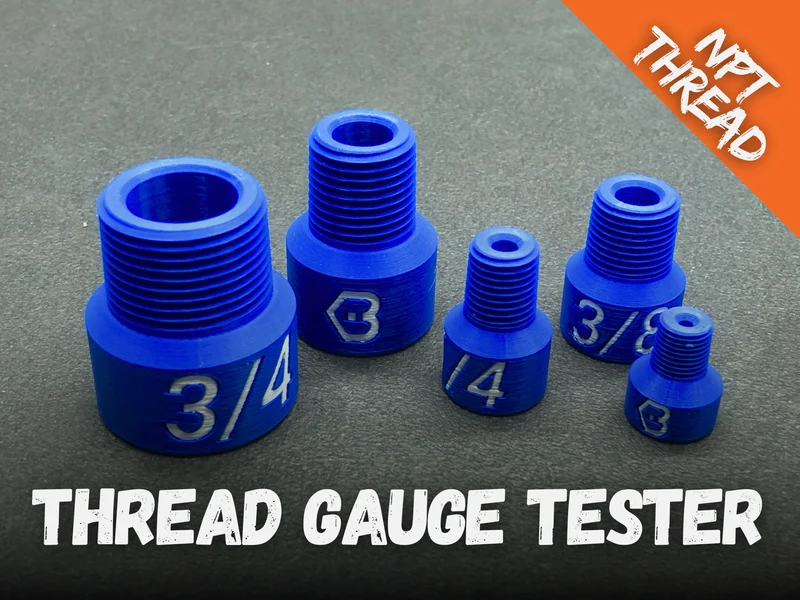

— Количество тестеров: 5 стандартных размеров NPT.

— Доступные размеры: 1/8 дюйма, 1/4 дюйма, 3/8 дюйма, 1/2 дюйма и 3/4 дюйма.

Файлы для печати и количество:

— Калибр резьбы 1/8 дюйма: 1X

— ��алибр резьбы 1/4 дюйма: 1X

— Калибр резьбы 3/8 дюйма: 1X

— Калибр резьбы 1/2 дюйма: 1X

— Калибр резьбы 3/4 дюйма: 1X

— Калибр резьбы 1 дюйм: 1X

— Калибр резьбы 1 1/4 дюйма: 1X

— Калибр резьбы 1 1/2 дюйма: 1X

— Калибр резьбы 2 дюйма: 1X

Инструкции по печати:

Распечатать калибры резьбы легко и просто. Никаких специальных конфигураций не требуется; их можно распечатать с использованием стандартных профилей 3D-печати. Для получения хороших результатов рекомендуется использовать высоту слоя 0,15 мм, но для более детальной печати можно использовать более мелкую высоту слоя 0,1 мм. Мы также рекомендуем установить заполнение на 100 %, чтобы обеспечить надежную ��ечать. В качестве материалов рекомендуется использовать PLA или PETG из-за их простоты использования и долговечности.

Если у вас возникли проблемы с адгезией на печатной платформе, добавление полей может помочь улучшить стабильность во время печати.

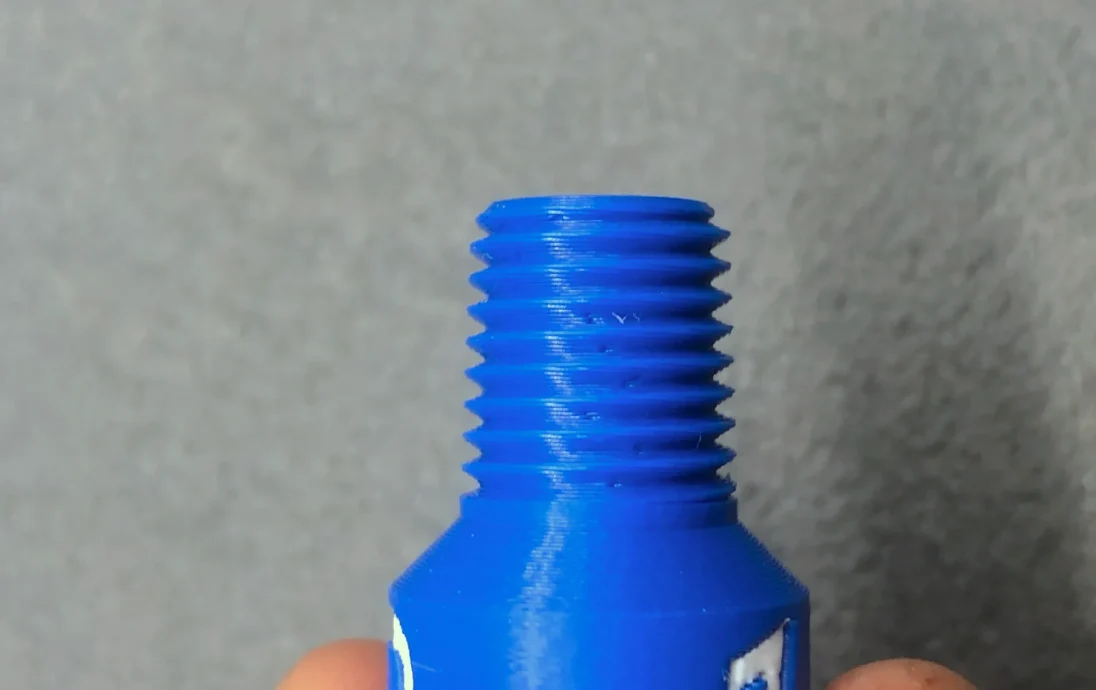

Для оптимального зацепления резьбы может потребоваться несколько раз завинтить и отвинтить тестер, чтобы добиться плавного прилегания резьбы.

Цель инструмента:

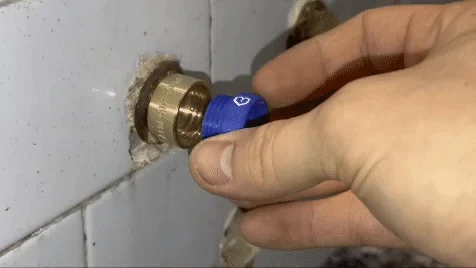

Цель проста: точно проверить размер резьбы гидравлических трубок даже в тесных и труднодоступных местах. Простота использования и возможности быстрого измерения делают резьбомеры идеальными как для кратких проверок технического обслуживания, так и для длительных рабочих сеансов. Тестеры резьбовых калибров рассчитаны на многократное использование и легко заменяются благодаря легкой конструкции. Это делает их не только практичными, но и экономически эффективными инструментами, уменьшая потребность в более дорогих и громоздких измерительных приборах.

Вы знали?

Изобретение резьбовой застежки приписывают Архиту Тарентскому, греческому математику и инженеру, около 400 г. до н.э. Однако стандартизированная винтовая резьба в том виде, в каком мы ее знаем сегодня, была разработана гораздо позже, в 18 веке, английским инженером сэром Джозефом Уитвортом. Его работа в 1841 году заложила основу для стандартизированных форм резьбы, используемых сегодня в машиностроении и строительстве по всему миру.

Поделитесь своими марками и ремиксами!

Нам не терпится увидеть ваши индивидуальные тестеры для измерения резьбы! Мы рады узнать, как вы сможете персонализировать и улучшить свои инструменты. Не стесняйтесь делиться своими творениями на платформах 3D-печати и вдохновлять других пользователей своим творчеством.

Благодарим компанию PCBWay за поддержку этого проекта:

Особая благодарность PCBWay (www.pcbway.com), экспертам в области прототипирования печатных плат, обработки на станках с ЧПУ и 3D-печати, за помощь в воплощении в жизнь еще более интересных проектов. Благодаря их поддержке нам легче делиться инновационными разработками с сообществом!
