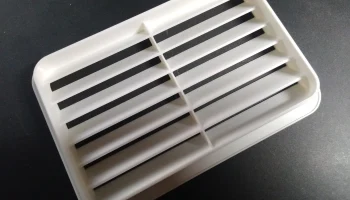

Вентиляционная крышка - параметрическая.........

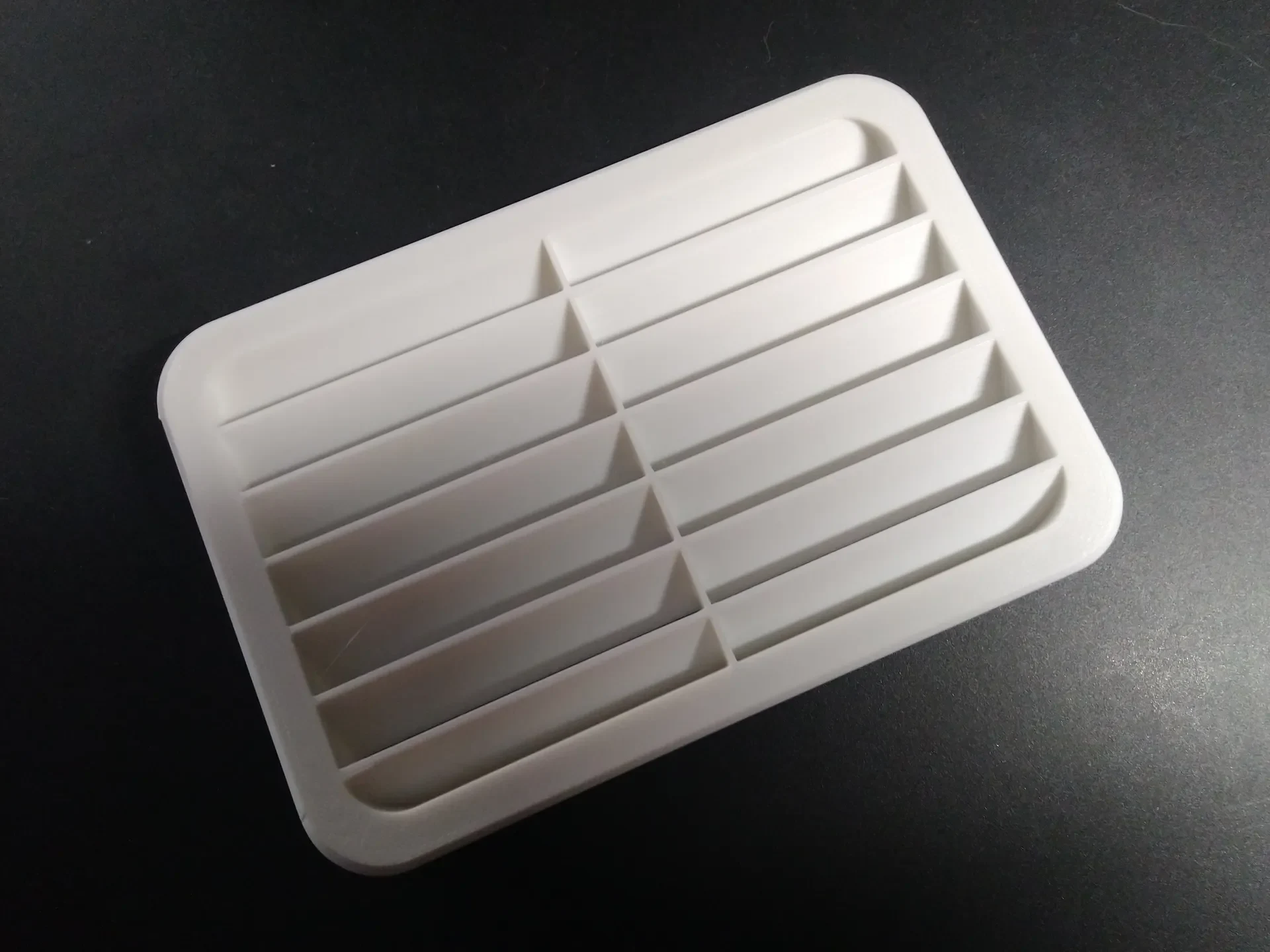

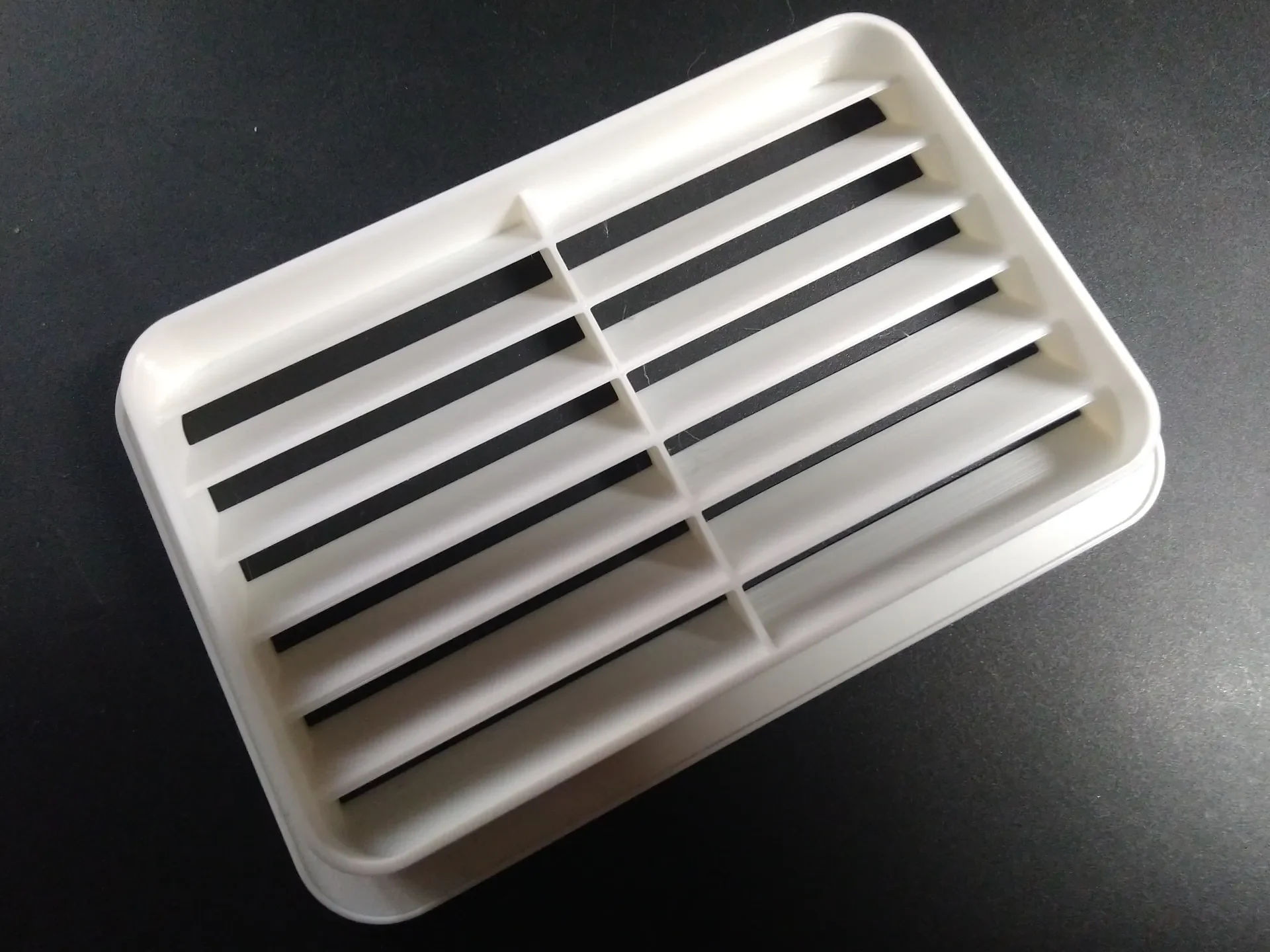

Это набор настраиваемых крышек вентиляционных отверстий, которые можно создать с помощью OpenSCAD. Они имеют прямоугольную форму и не требуют подставок для печати.

Обратите внимание, что файлы .stl в этом наборе имеют некоторые общие черты:

Толщина стенок и ребер составляет 1,5 мм и 1 мм соответственно.
Радиусы трубки и пластины составляют 6 мм и 10 мм соответственно.
��азмеры на 0,2 мм меньше реальных размеров, чтобы оставить место для установки.

Вы можете настроить параметры в файле .scad в соответствии с вашими потребностями. В файле .scad нет предварительно запеченных смещений, поэтому я предлагаю вам изменить размер размеров, вычитая 0,2 мм из желаемой длины (например, используйте 99,8 мм для высоты/ширины 100 мм). Это может варьироваться в зависимости от калибровки вашего принтера.

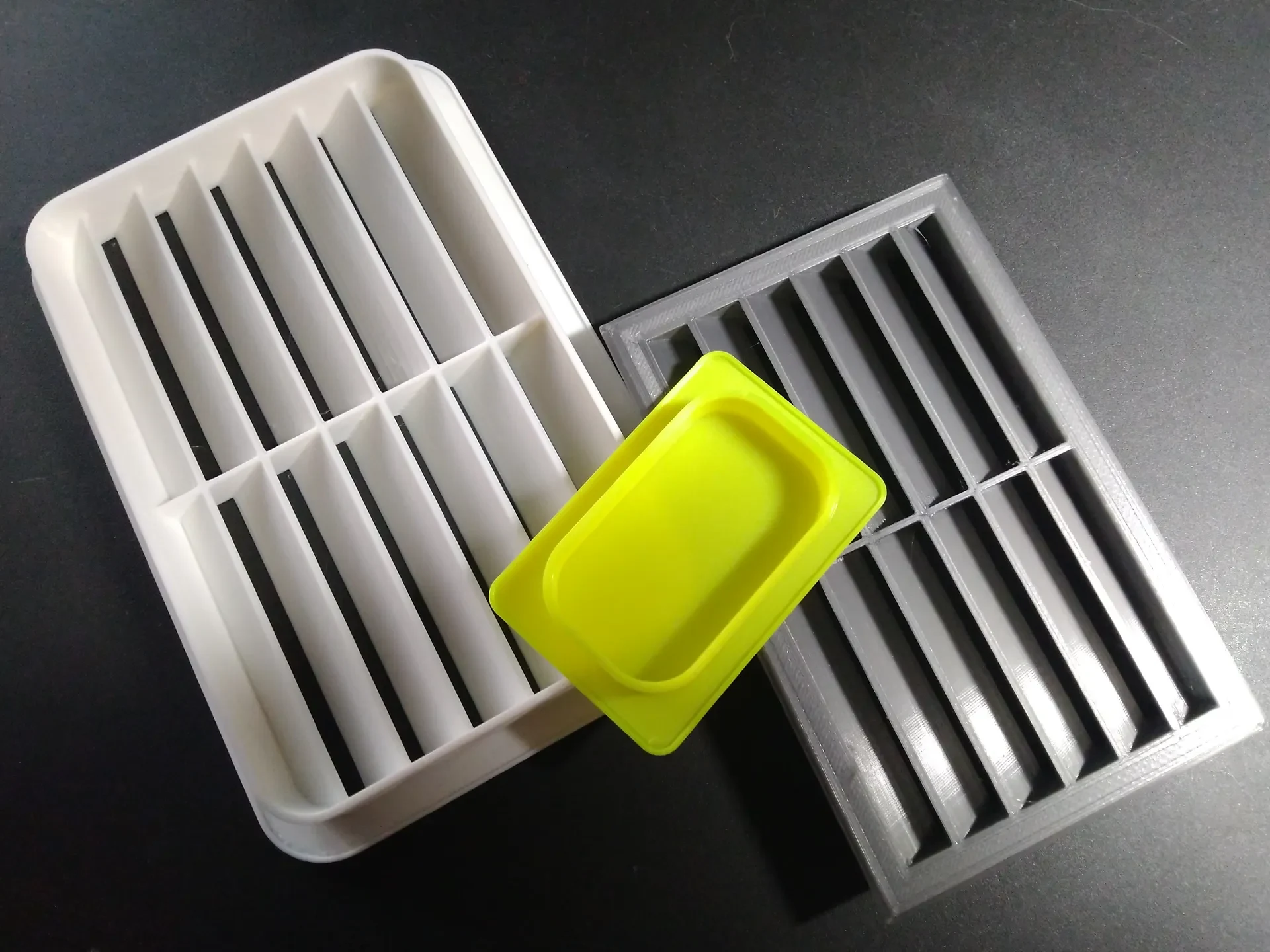

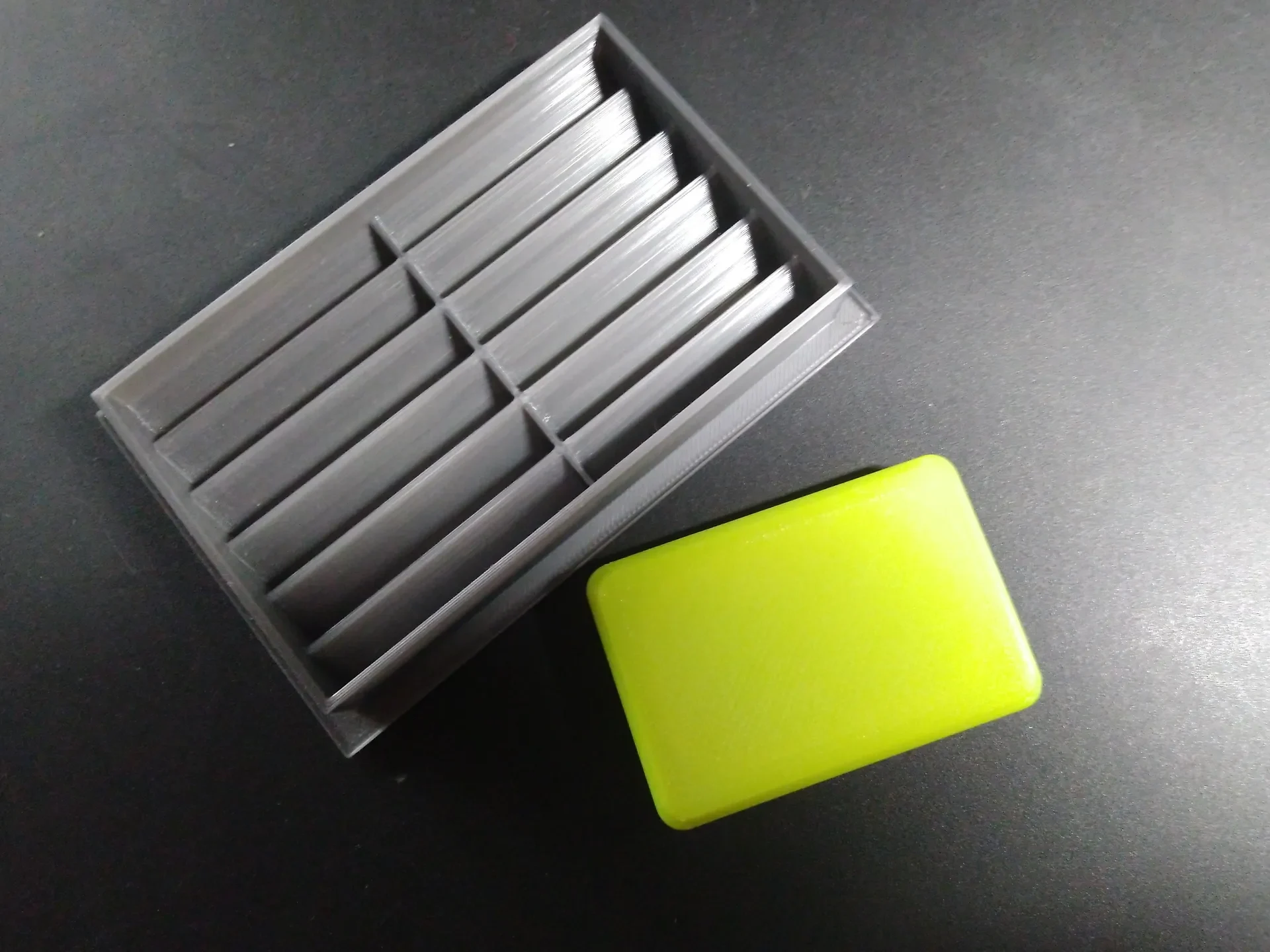

Вы также можете сделать сплошную пробку, установив для переменной finAngle значение 0.

Вот список значений, которые можно изменить в файле .scad:

TubeX ширина трубки
трубаY высота трубы
TubeH, как далеко трубка входит в отверстие ;)
TubeR: радиус закругленных углов трубы (0 для острых углов)
PlateX ширина пластины
пластинаY высота пластины
PlateR радиус закругленных углов пластины (0 для острых углов)
Высота ребер решетки finH
Угол ребер сетки finAngle (создает сплошную пластину, если установлено значение 0)
finAmount количество ребер сетки
griDividers количество разделителей решетки для поддержки длинных ребер (0 для отсутствия разделителей)
TubeWallT толщина стенки трубной части
GridWallT Толщина стенки ребер решетки
пластинаТ толщина пластины

На внешнем крае пластины также имеется небольшой выступ для лучшего прилегания. Вы также можете настроить его параметры:

PlateLipH — высота губ
PlateLipT — толщина кромки

Вы можете удалить губу (или любую другую часть), закомментировав соответствующий вызов модуля, например Lip();.

Для круглых вентиляционных крышек проверьте:

Круглая вентиляционная крышка — параметрическая
