Масштабируемый дроссельный клапан......

Мне понадобились клапаны воздуховодов для управления вентиляцией нескольких принтеров. Я сделал несколько шаровых кранов PeterH1500, которые действительно хороши, но для некоторых моих целей они слишком тяжелы.

Мне нужен был легкий и дешевый в изготовлении клапан, поэтому я создал этот простой дроссельный клапан. Это всего лишь прототип, но он работал достаточно хорошо, и я решил поделиться им. Уникальной особенностью ��вляется то, что этот клапан можно масштабировать (показаны 50 мм и 100 мм) без каких-либо модификаций.

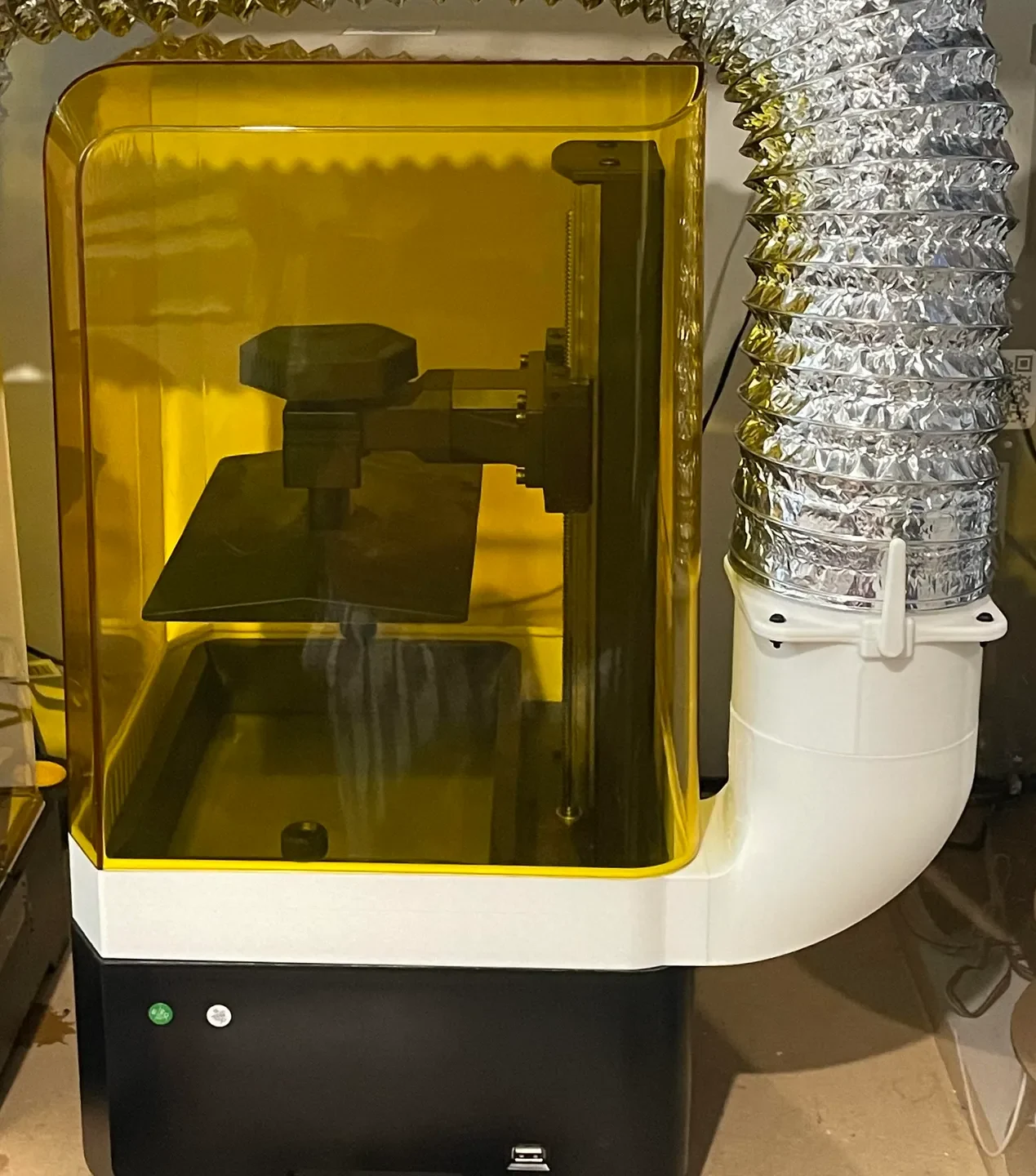

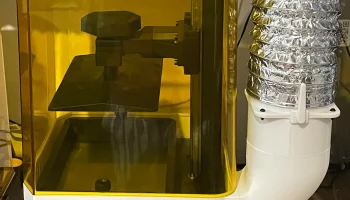

В системе вентиляции моего принтера используются 100-миллиметровые воздуховоды для стирки и мощный 120-миллиметровый вентилятор. Эти детали были изготовлены из eSUN PLA-ST. Уплотнение клапана хорошее, но не идеальное — оно отлично подходит для вентиляции принтера, поскольку все принтеры всегда имеют очень небольшую вентиляцию.

Распечатайте 2 корпуса клапана и 1 дроссельную заслонку. Дроссельный клапан следует печатать так, чтобы верхняя поверхность ручки лежала на рабочей пластине ровно. Размер отверстия слишком мал, поэтому вам придется немного подрезать отверстие или ось, чтобы отрегулировать посадку: ось должна плотно прилегать, а поверхности корпусов клапанов должны быть плоскими.

Необходимое оборудование: 4 болта М3х12, гайки и шайбы.
