Круглая вентиляционная крышка - параметрическая......

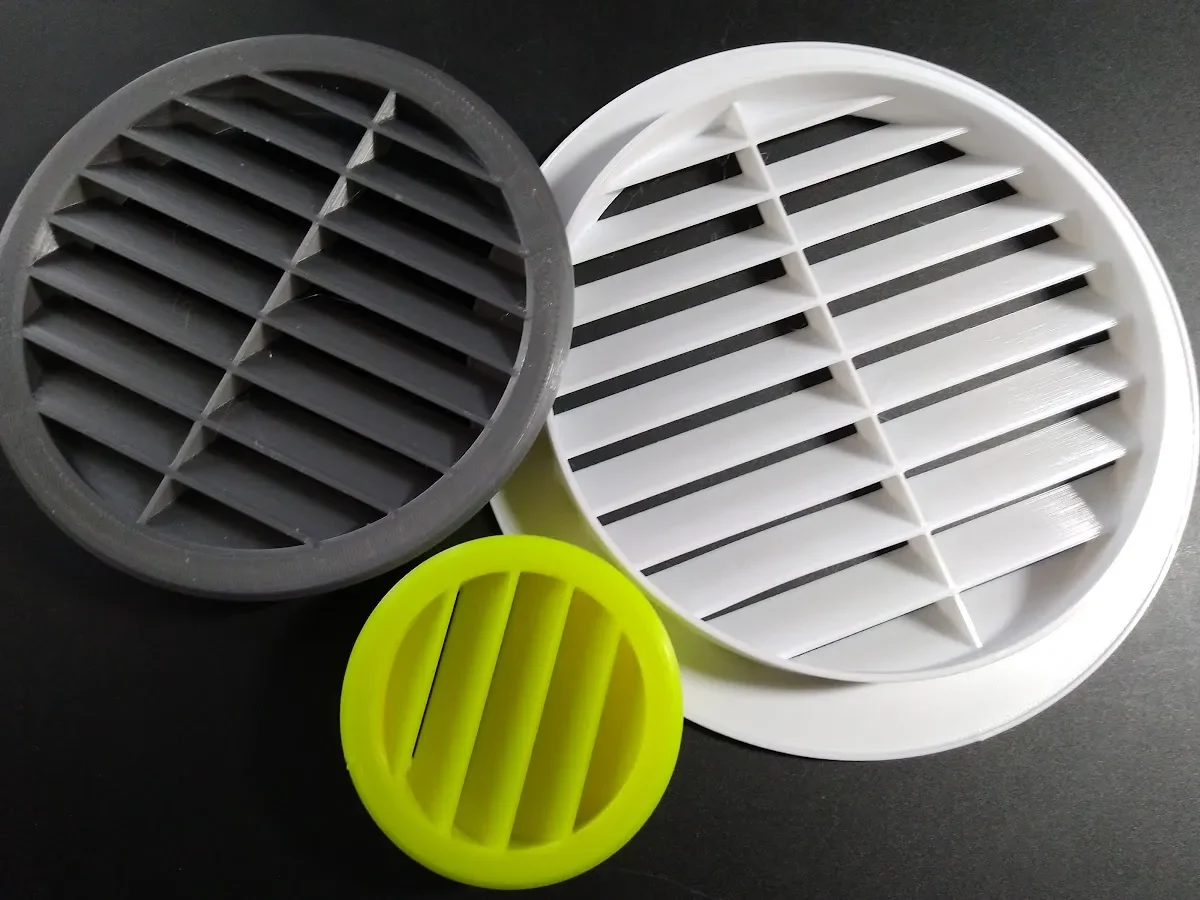

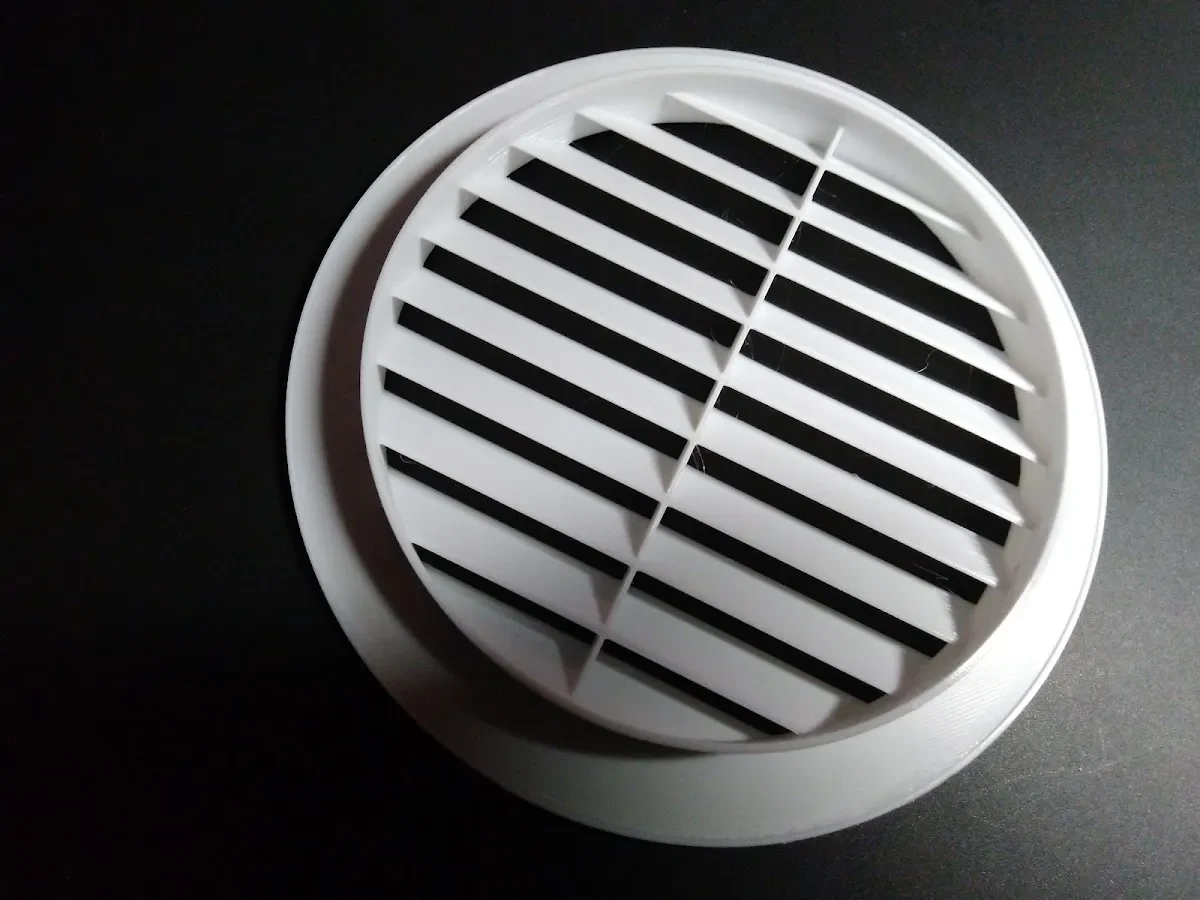

Параметрические круглые дефлекторные крышки, выполненные в OpenSCAD, не требующие опор.

Обратите внимание, что диаметр всех файлов .stl установлен на 0,1 мм короче заявленного, чтобы обеспечить зазор.

Все предоставленные файлы .stl имеют толщину стенок 1,5 мм и толщину ребер 1 мм.

В файле .scad нет предварительно запеченных смещений, поэтому я предлагаю установить диаметр трубы на 0,1 мм короче, чем необходимо (например, используйте 99,9 мм для трубы диаметром 100 мм). Это будет зависеть от того, как откалиброван ваш принтер.

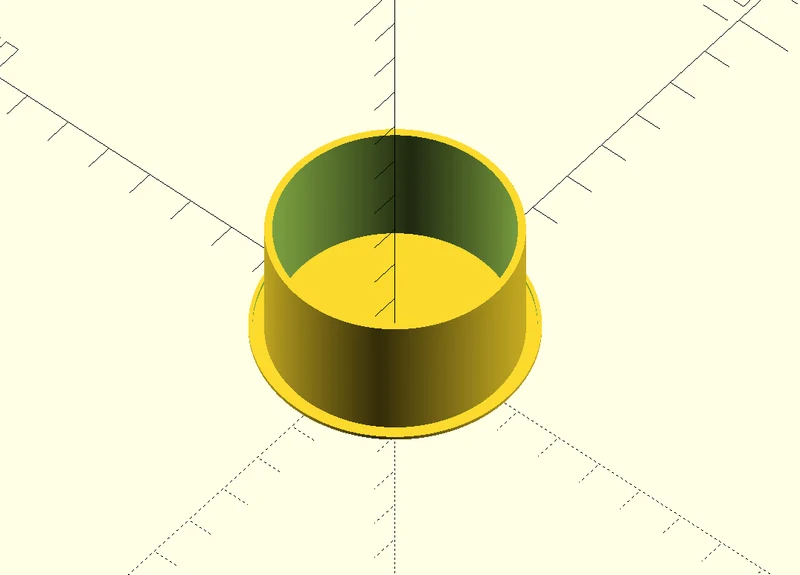

Также возможно создать сплошную пробку, установив для переменной finAngle значение 0.

Вот список значений, которые можно изменить в файле .scad:

TubeD — диаметр отверстия для перекрытия
PlateD — диаметр крышки
TubeH — высота трубы (насколько далеко она входит в отверстие)
finH — высота ребер сетки
finAngle — угол ребер сетки (создает сплошную пластину, если установлено значение 0)
finAmount — количество ребер сетки
GridDividers — количество разделителей решётки для поддержки длинных плавников (0 — без разделителей)
TubeWallT — толщина стенки трубной части
GridWallT — толщина стенки ребер сетки
PlateT — толщина пластины

На внешнем крае пластины также имеется небольшой выступ для лучшего прилегания. Вы также можете настроить его параметры:

PlateLipH — высота губ
PlateLipT — толщина кромки

Вы можете удалить губу (или любую другую часть), закомментировав соответствующий вызов модуля, например Lip();.

Для прямоугольных вентиляционных крышек обратите внимание:

Вентиляционная крышка — параметрическая

обновление 02.05.23: улучшено расстояние между разделителями сетки для GridDividers > 2.
