Велосипедное крепление для контроллера DJI V3...

Последний дизайн можно найти на Gitlab.

Что это такое?

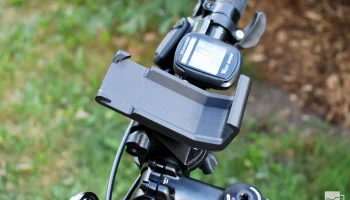

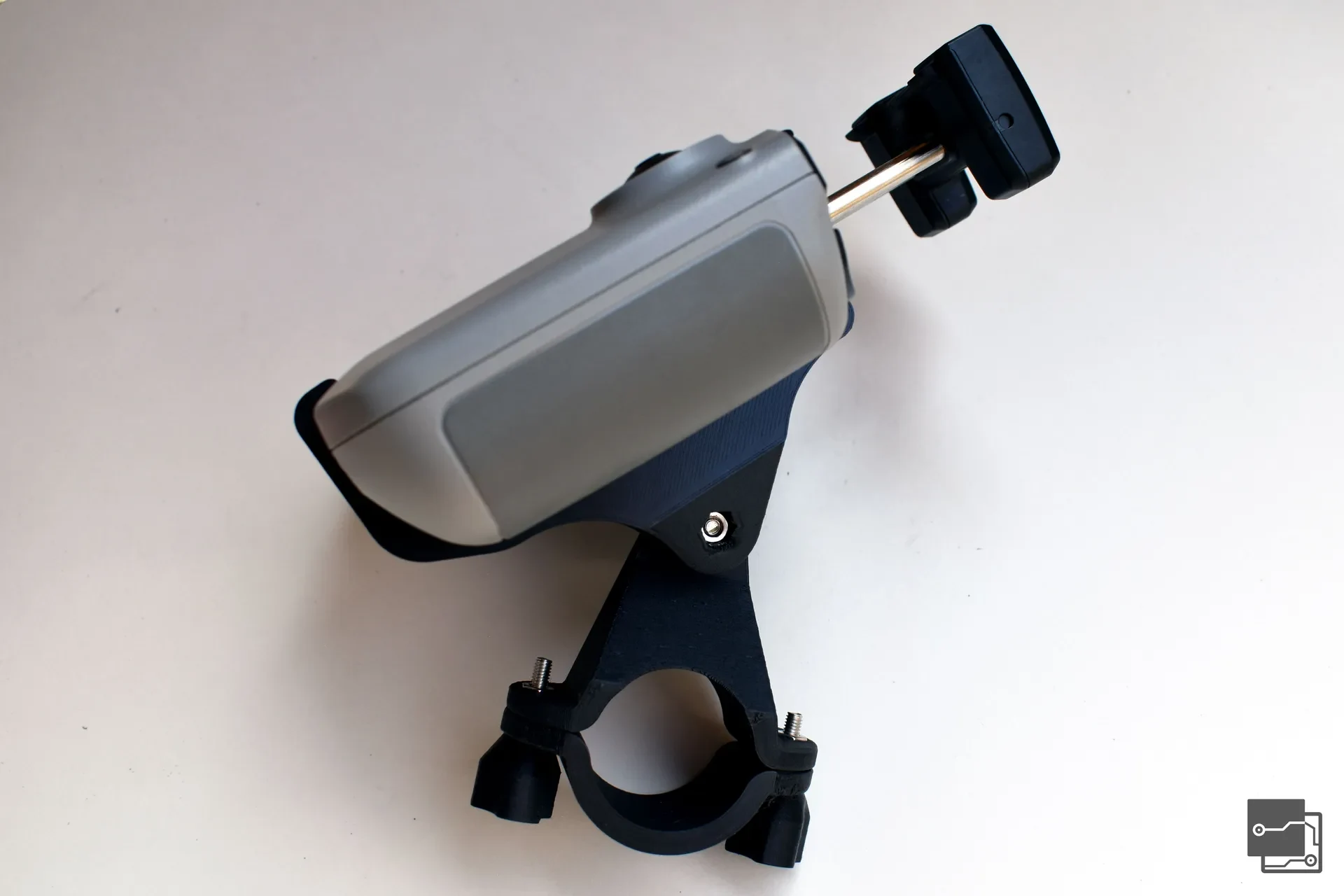

Регулируемое на 45 градусов крепление контроллера DJI для руля велосипеда. Возможна печать без каких-либо подставок.

Зачем его строить? Варианты крепления покупать оказались слишком дорого! И до сих пор опыт использования навесного оборудования DJI показал, что качество довольно плохое. Некоторые конструкции даже были напечатаны на 3D-принтере. Вот несколько примеров: 40, 50 долларов — напечатанные на 3D-принтере.

Сборка

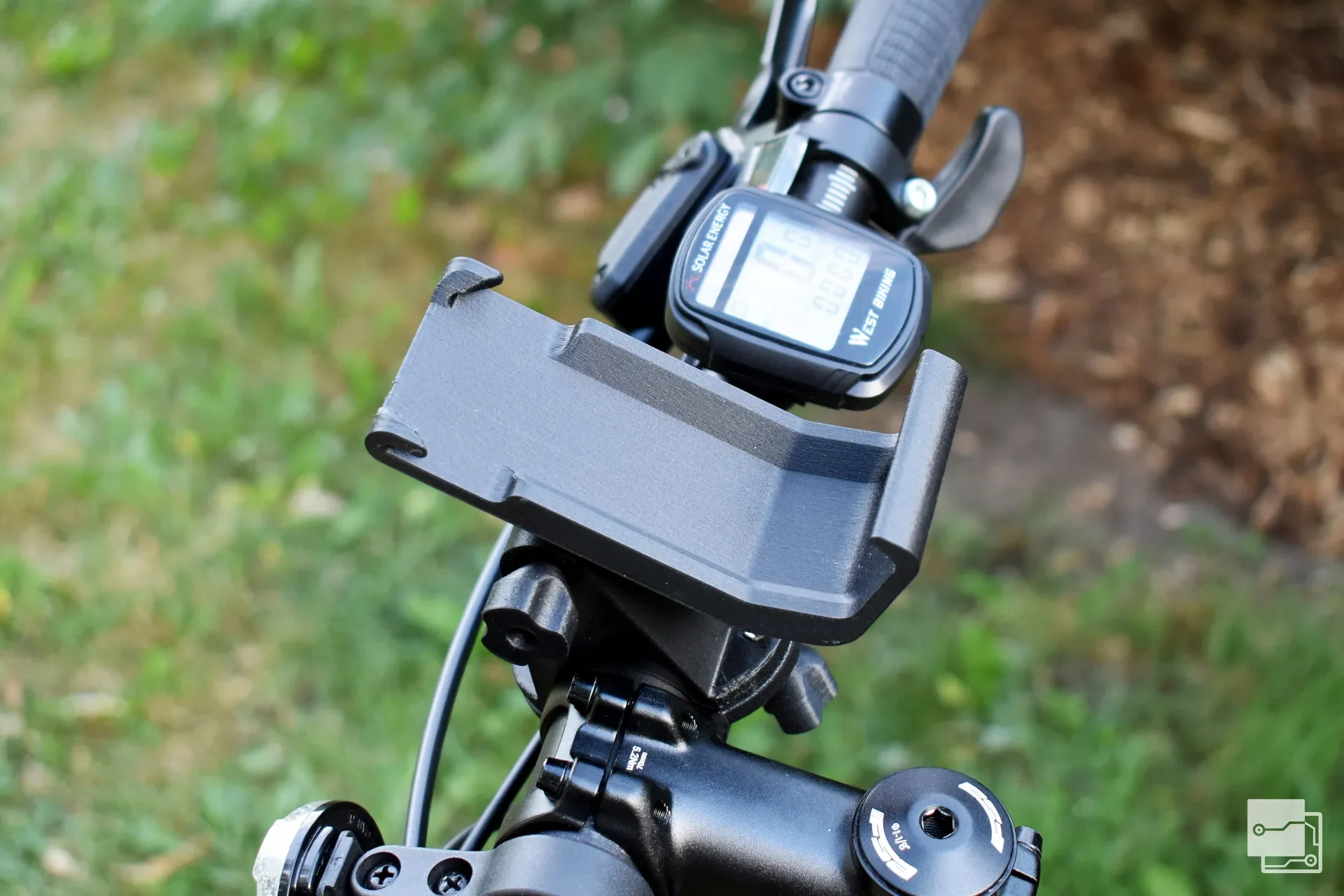

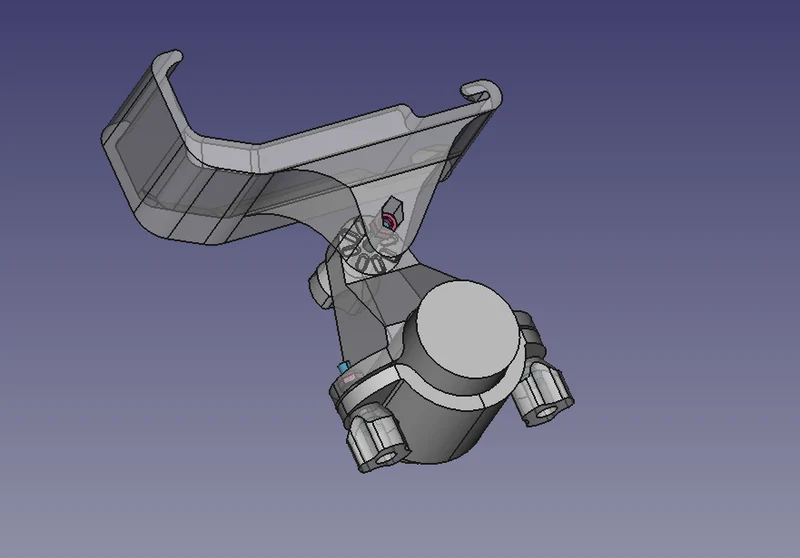

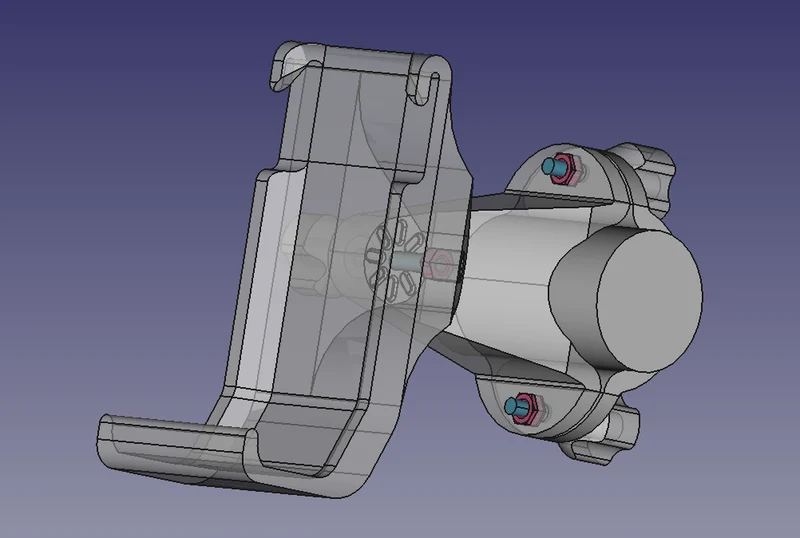

Файлы FreeCAD имеют электронную таблицу с параметрическими значениями. Самое главное — проверить диаметр руля и отрегулировать значение в электронной таблице.

Шаги

Вставьте гайки M4 в держатель контроллера и закрепите детали.

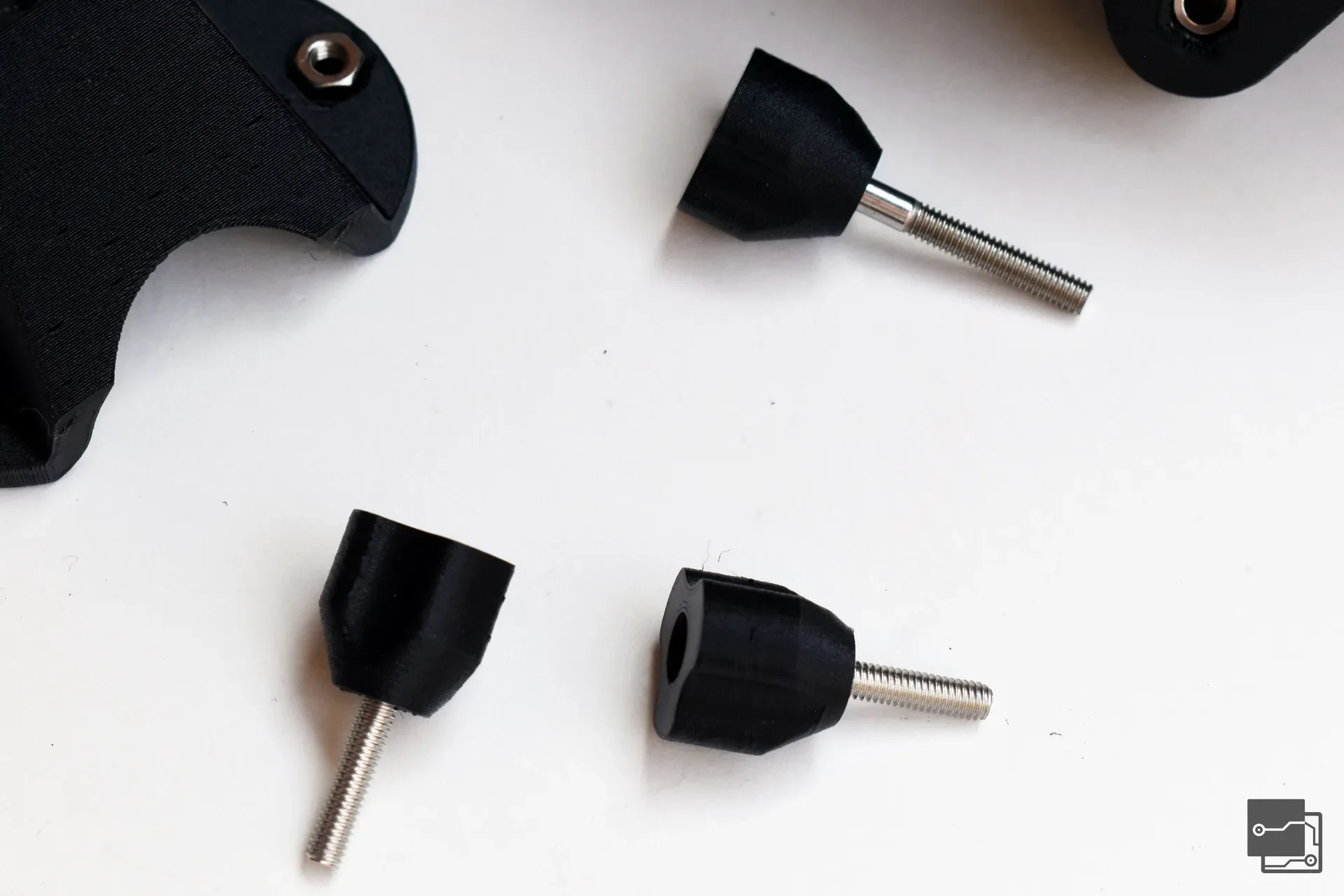

Вставьте болты в ручки.
(необязательно) Я рекомендую нанести клей на головки болтов и гайки, чтобы они не прокручивались при чрезмерной затяжке.
Добавьте что-нибудь, чтобы предотвратить проскальзывание захвата. Детали пластика, напечатанные на 3D-принтере, могут быть очень гладкими, и независимо от того, насколько они плотно прилегают, они все равно могут скользить. Рекомендуется добавить кусок резины, изоленту или какую-нибудь прокладку, чтобы предотвратить скольжение зажима по рулю.
Установите детали зажима вокруг рукоятки.
Установите держатель контроллера и выберите угловое положение.
V3
Усилие

Проектирование САПР (обновления) — 30 мин.

3D-печать — 6 часов

Стоимость

Нить — 1,5 доллара.

Крепежи — 0,5$.

Итого — 2$

Журнал изменений
Уменьшенные допуски для регулировки угла для уменьшения движения.
Добавлен скошенный край гайки, чтобы ее можно было печатать без поддержки.
Улучшенная конструкция ручки, поэтому ее легче захватывать.
Часть за��има имеет круглую форму, а не просто закругленные углы.
Гайки на нижней части зажима повернуты так, чтобы ее край находился дальше от стены.
спецификация

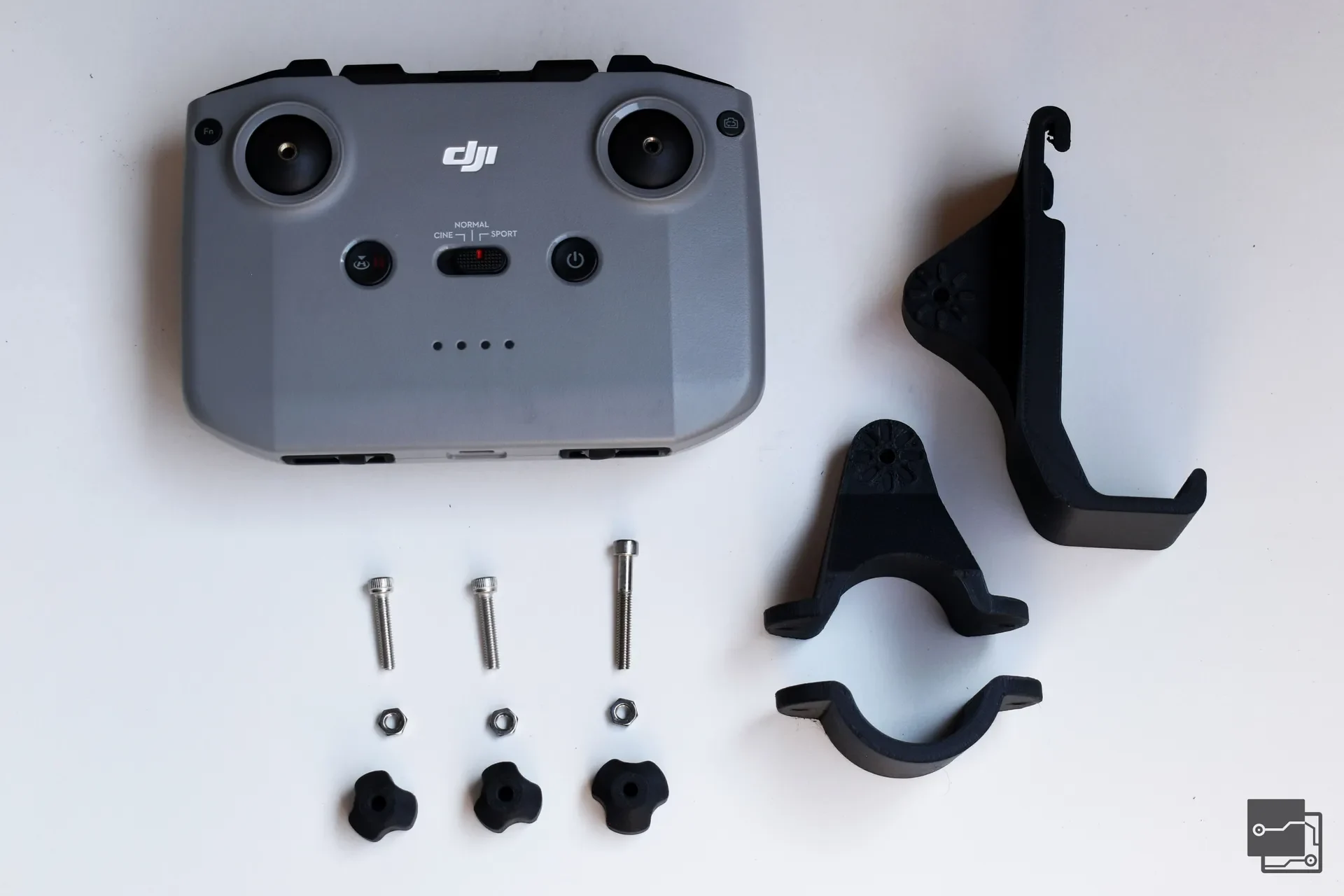

1x держатель контроллера

1x верхняя ручка HandleBar

1x ручка руля снизу

3 ручки (есть два разных размера, но под одну и ту же гайку М4)

2x М4x20��

1x М4x30

V2
Усилие

CAD-проектирование (обновления) -

3D-печать — 6 часов

Стоимость Нить — 1,5 доллара. Крепежи — 0,5 доллара. Итого — 2 доллара.

Журнал изменений V2
Более плотное прилегание к контроллеру
Более широкий захват вокруг рукоятки
Разделите рукоятку на две части, чтобы ее можно было использовать для не очень гибких материалов.
спецификация

1x держатель контроллера 1x верхняя ручка HandleBar 1x нижняя ручка HandleBar 3x ручки (есть два разных размера, но для одной и той же гайки M4) 2x M4x20 1x M4x30

V1
Требования

Держите контроллер устойчиво. Регулируйте угол. Печатайте без опор. Используйте один болт, чтобы затянуть руль. Попробуйте новые конструкции ручек.

Проблемы

Держатель контроллера имеет провисание 2-3 мм и может перемещаться. Тонкий зажим может расколоться, если гайка затянута слишком сильно. Маленькая ширина зажима не обеспечивает достаточного захвата, и он все равно может вращаться.
