Введение:

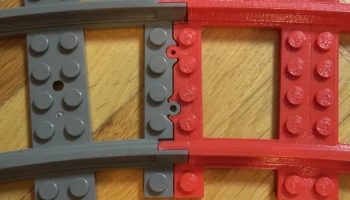

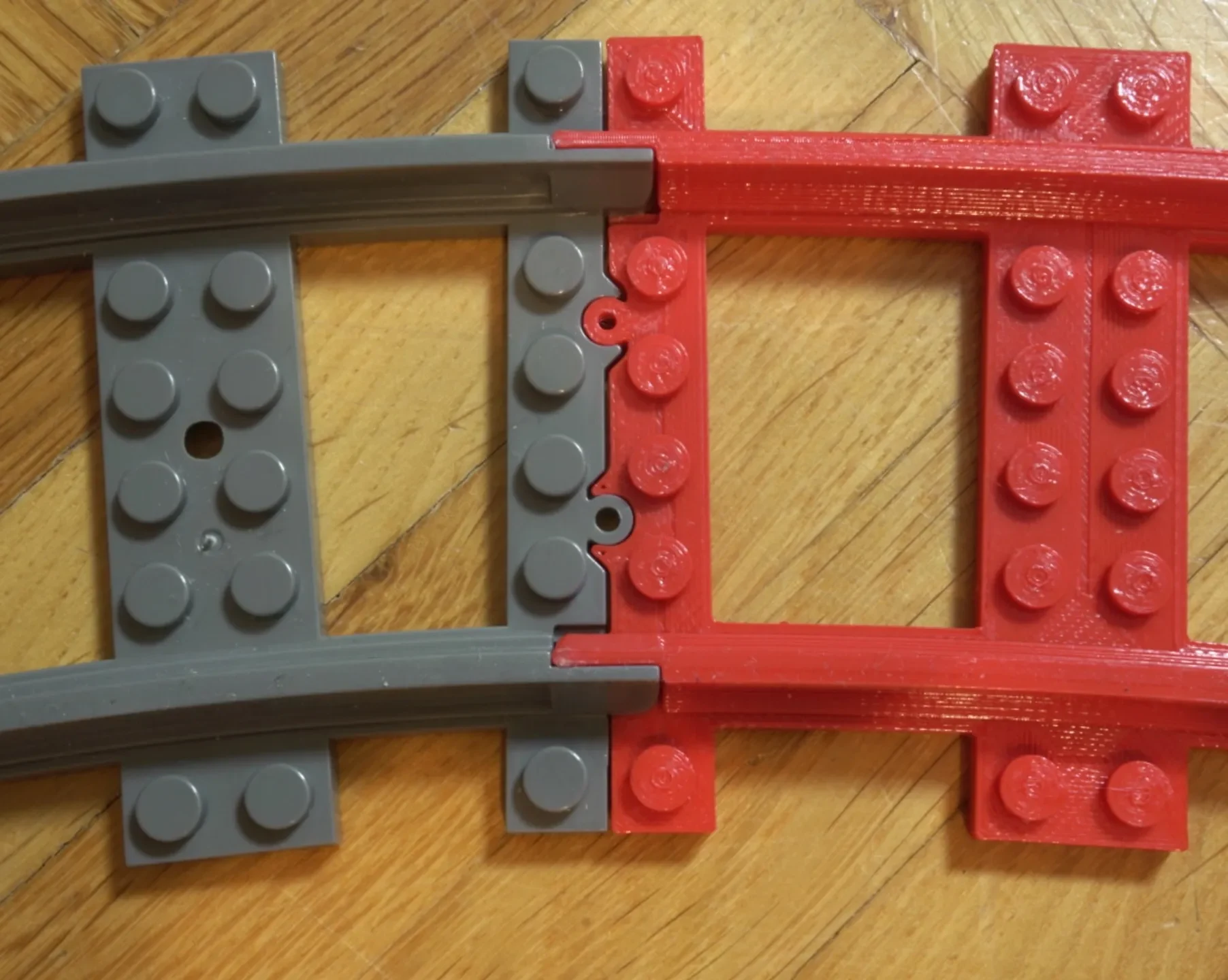

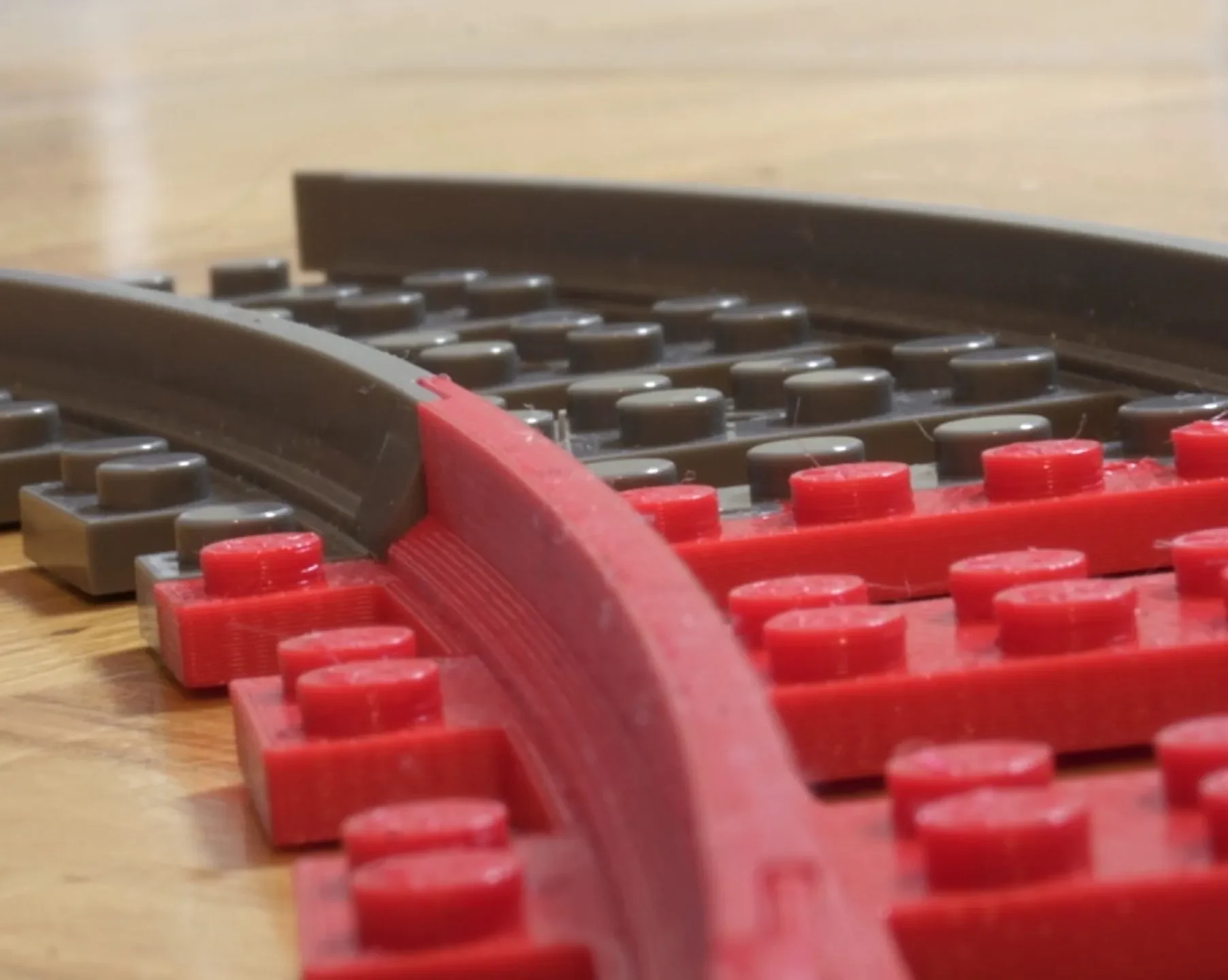

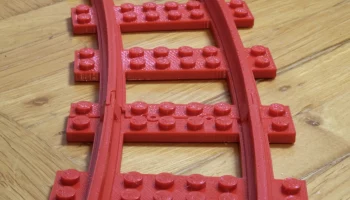

После большой чистки Lego до сих пор было очень трудно найти какой-либо проект рельсов в Интернете. Я построил любой изогнутый стандартный рельс, «почти» в соответствии со стандартом L-Gauge (http://l-gauge.org/wiki/index.php?title=Track_Geometry). Большое внимание было уделено соединению между различными рельсами. Он очень хорошо сочетается с гусеницами своего типа и других производителей.
Настройки:
Высота слоя 0,2 мм или выше (иначе соединение не будет работать)
10% заполнения должно быть достаточно
Без опоры, скорость моста 60 мм/с.
Если ваши отпечатки имеют тенденцию деформироваться (как у меня), я настоятельно рекомендую использовать поля или клей-карандаш.
Глажка верхнего слоя

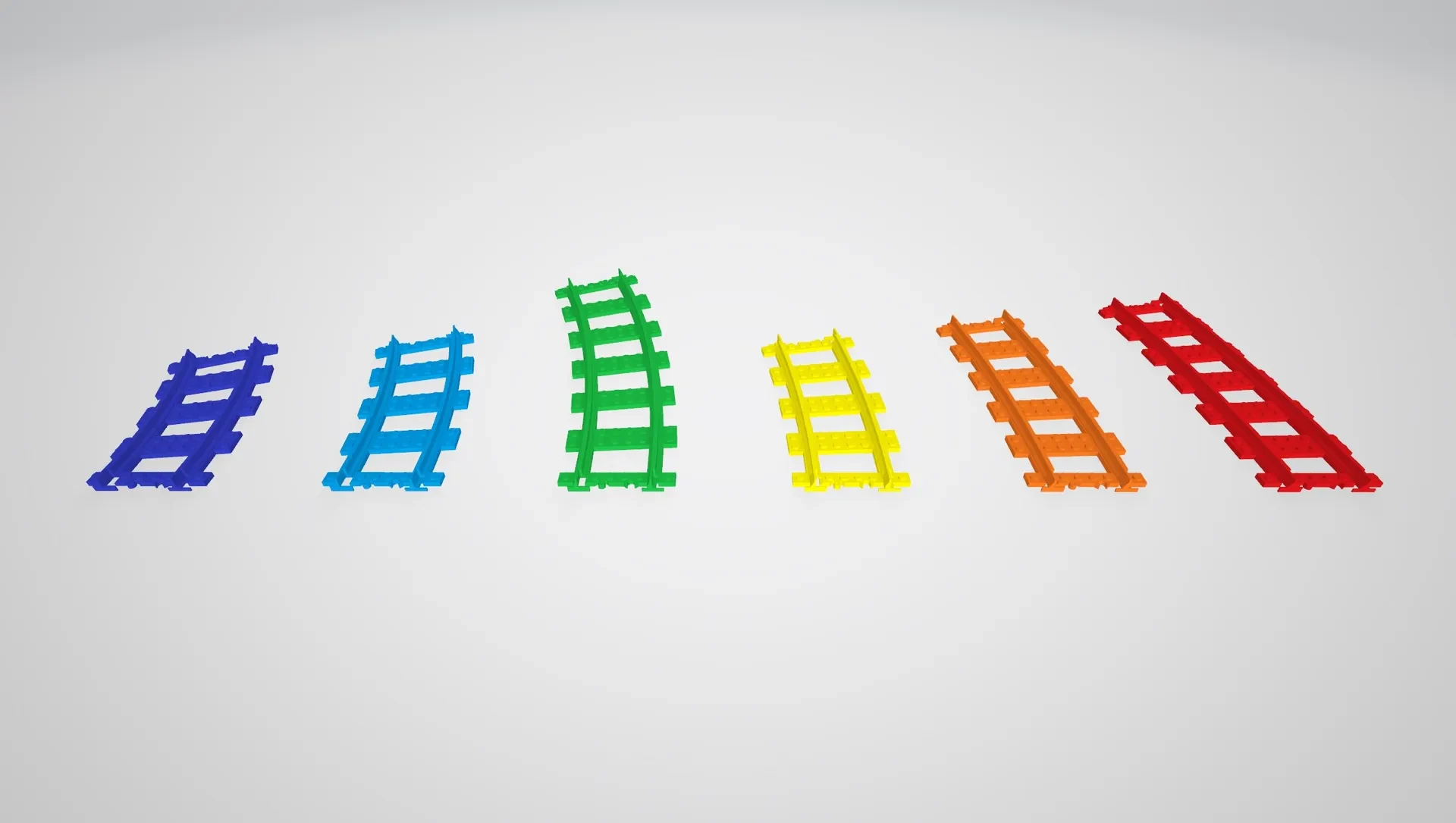

Выбор типа тре��а:
Имя файла имеет следующую структуру:
Единица радиуса — в легоблоках (=8 мм). Радиус измеряется от центральной линии пути.

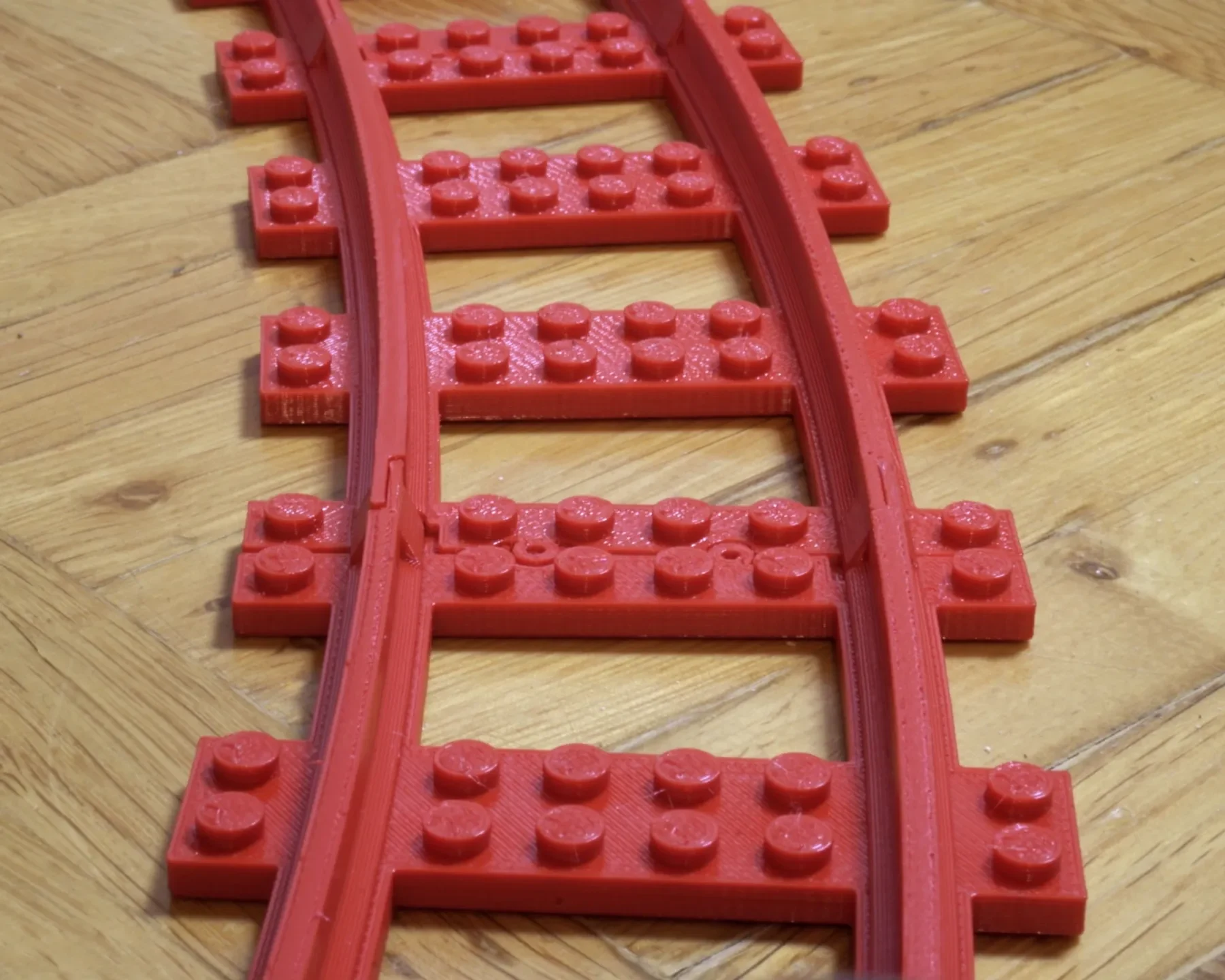

В этом примере расстояние от осевой линии гусеницы до центральной точки составляет «72 шпильки» = 576 мм. Размах пути α=11,25°. Это означает, что 8 дорожек создают четверть круга (8x11,25°=90°) или 32 дорожки образуют целый круг.
Для сравнения, изогнутая дорожка из Lego имеет радиус R40 (намного меньше). Многим поездам не нравится такой радиус, и они замедляются из-за трения.
Прямые треки имеют длину только в имени файла.
Варианты дизайна:

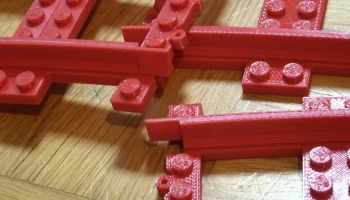

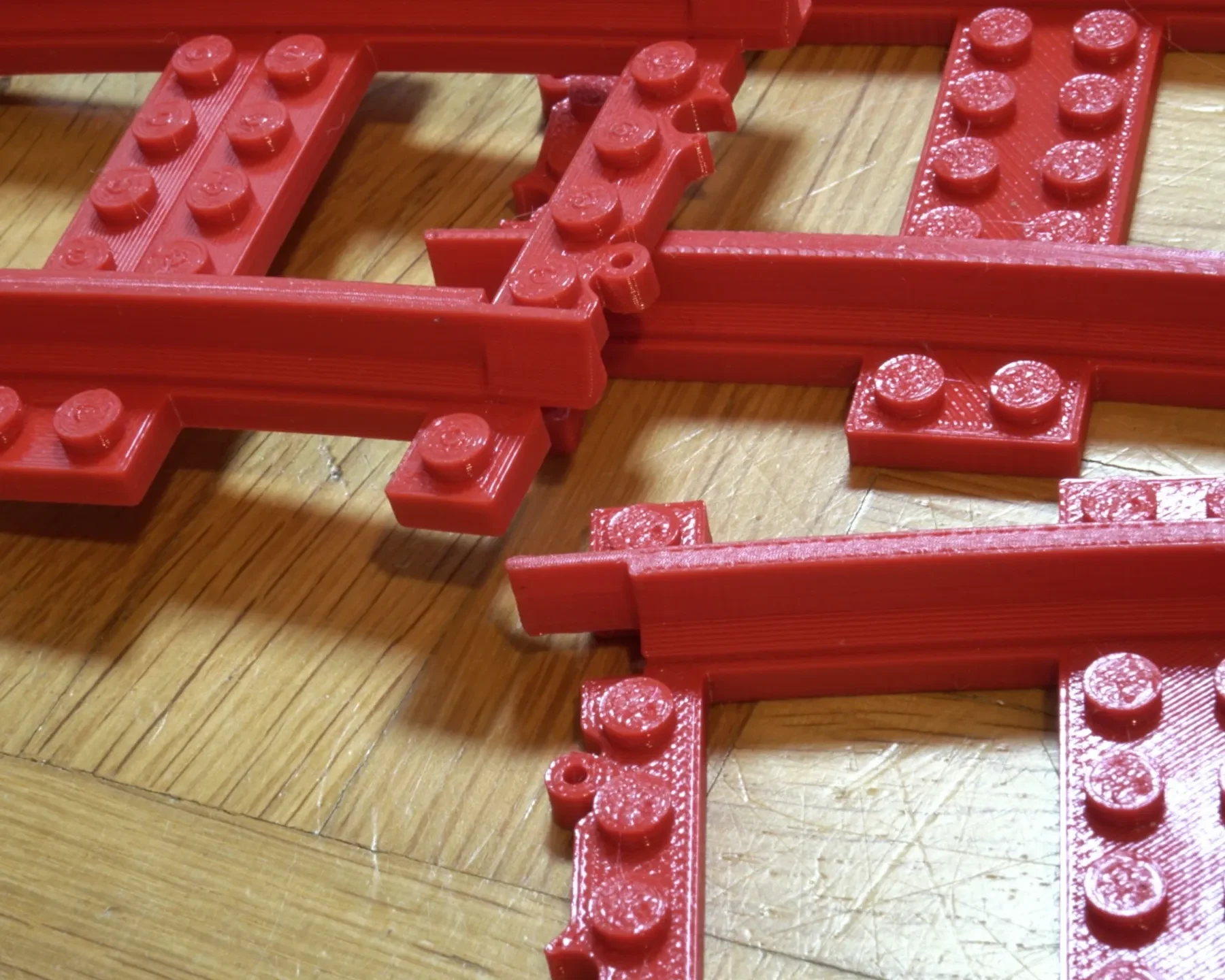

Прежде всего, я не стал долбить «кирпичики» дорожки, поскольку хотел оптимизировать деталь для 3D-печати. Допуск между соединяющимися деталями почти всегда составляет 0,2 мм. Это обеспечивает хорошую плотную посадку. Геометрия пути, как и профиль пути или расположение пластин, определяется стандартом L-Gauge.
P.S.: Это мой первый вклад в сообщество 3D-печати, потому что другие вещи, которые я создал, не принесли особой пользы. Пожалуйста, свяжитесь со мной, если вы считаете, что с моим дизайном что-то не так, я всегда открыт к конструктивной критике. Вы также можете запросить пользовательские треки с вашим радиусом и пролетом, которые я могу построить и добавить в пул треков.
