Sy's Peglock - система запирания перфорированной доски......
В этой модели используется моя система крепления на перфорированной доске с замком для стандартных перфорированных досок размером 1 дюйм. Отверстия для магнитов (если они есть) рассчитаны на магниты диаметром 10 мм и толщиной 3 мм. Детали крепления платы универсальны для всех моделей. Для достижения наилучших результатов печатайте с 3 периметрами и высотой слоя 0,3 мм или меньше.

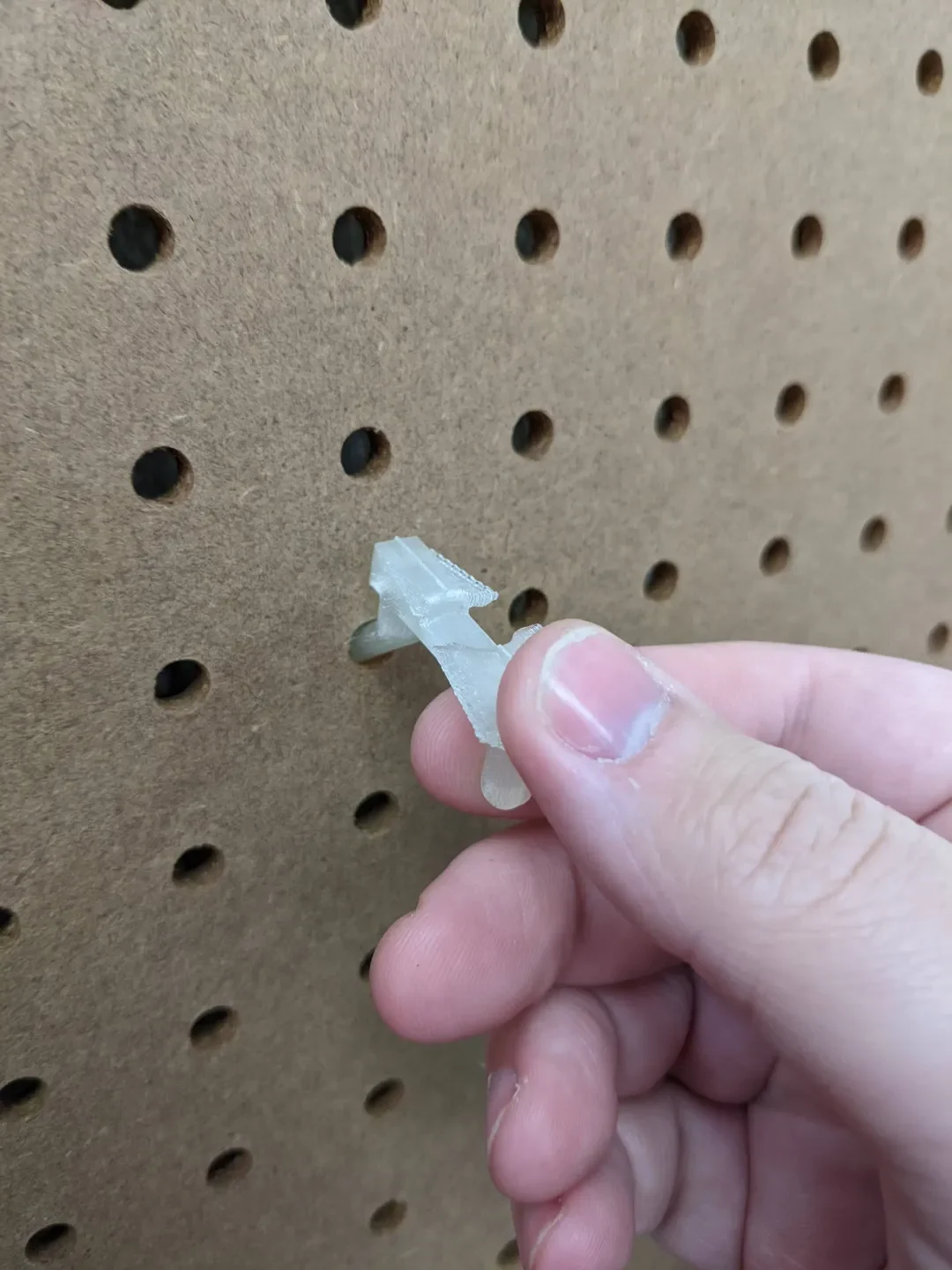

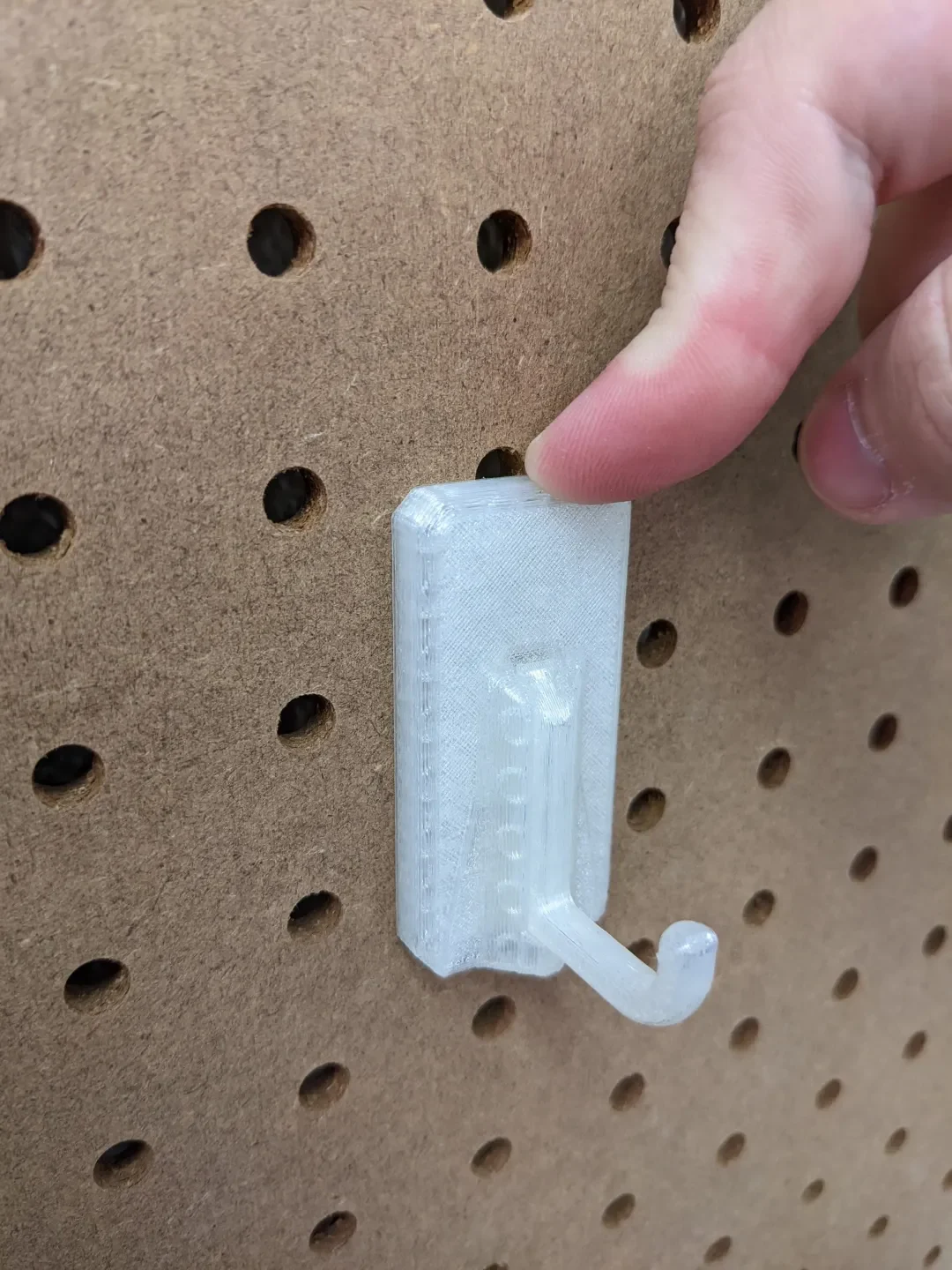

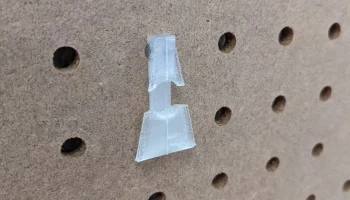

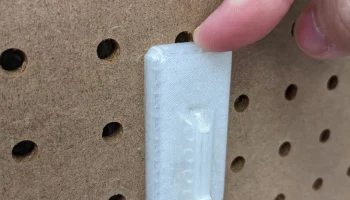

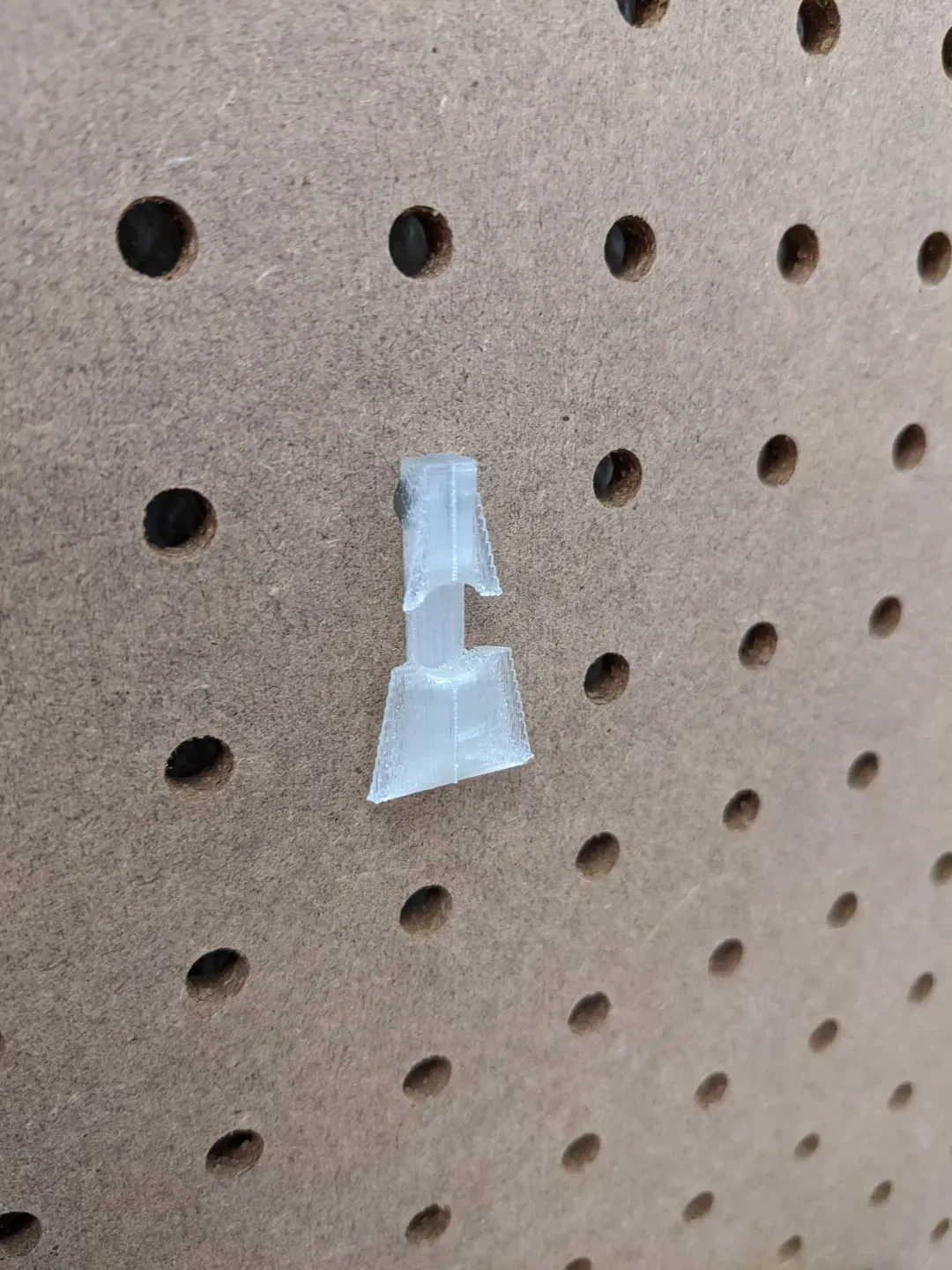

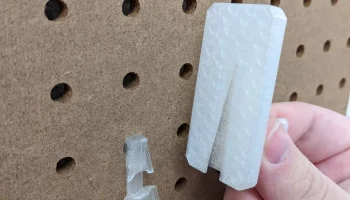

Я создал эту систему из двух взаимосвязанных частей после того, как многие другие печатные крепления для перфорированных панелей смещались в неподходящие моменты. Эта система устанавливается на место и фиксируется, прижимая крепление к доске и предотвращая случайное движение.
Сюда включены файлы тестов/шаблонов, а также CAD для базового файла, который я использую для создания креплений. Не стесняйтесь создавать свои собственные крепления для системы и делиться ими!
НОВОЕ ПАРАМЕТРИЧЕСКОЕ ПРИЛОЖЕНИЕ от ntressler7
Этот ремикс OnShape ��ригинального крепления для доски позволяет изменять размеры важных атрибутов, чтобы они лучше соответствовали вашей конкретной доске. Спасибо ntressler7 за это потрясающее обновление!

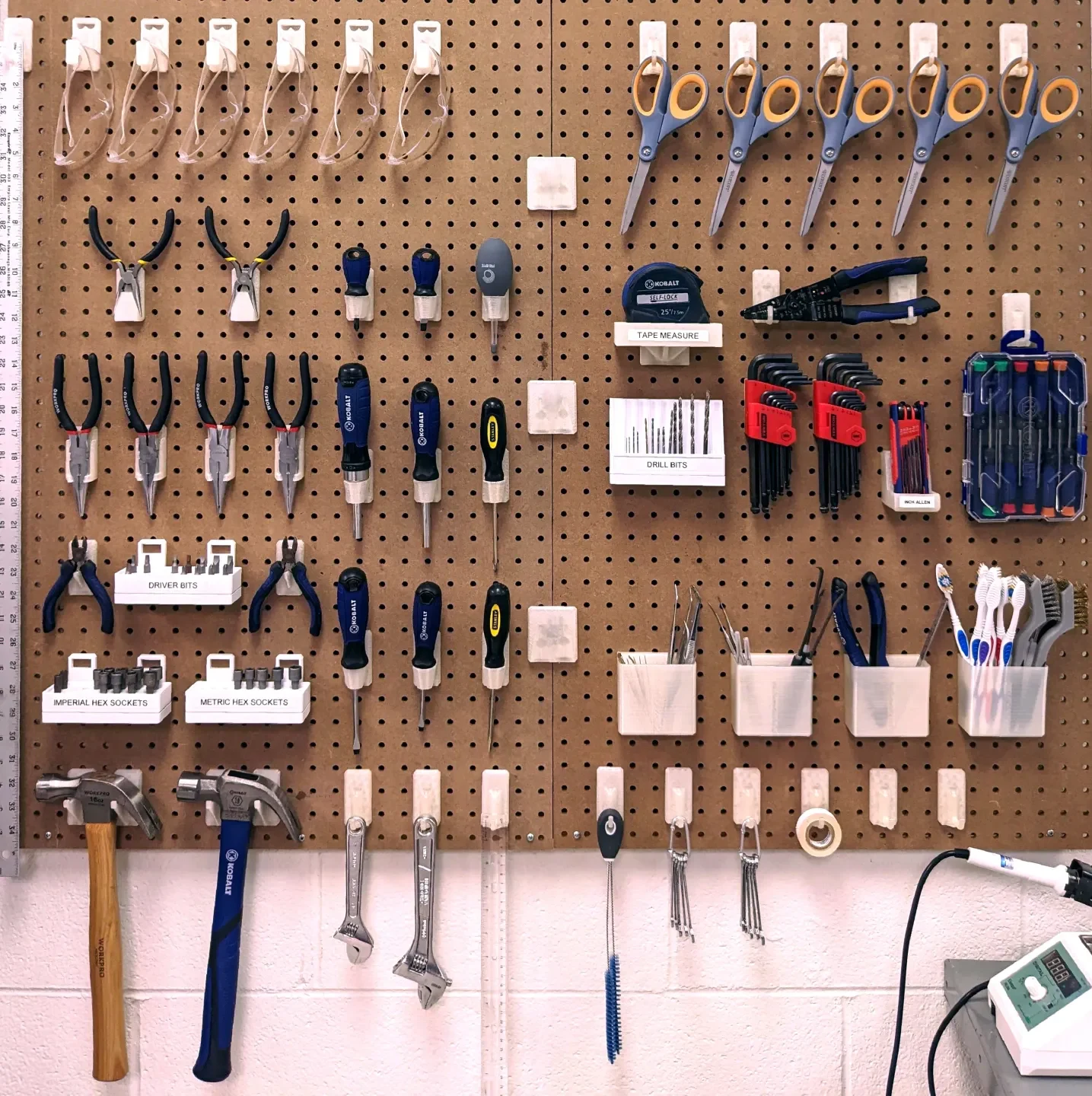

Current Mounts Using This System:
Набор шестигранных ключей — магнитное крепление для набора шестигранных ключей Tekton с метрической головкой
Изогнутый тонкий крючок — изогнутый и наклонный крючок для поддержки инструментов снизу.
Разделенный контейнер — общий бункер с центральным разделителем.

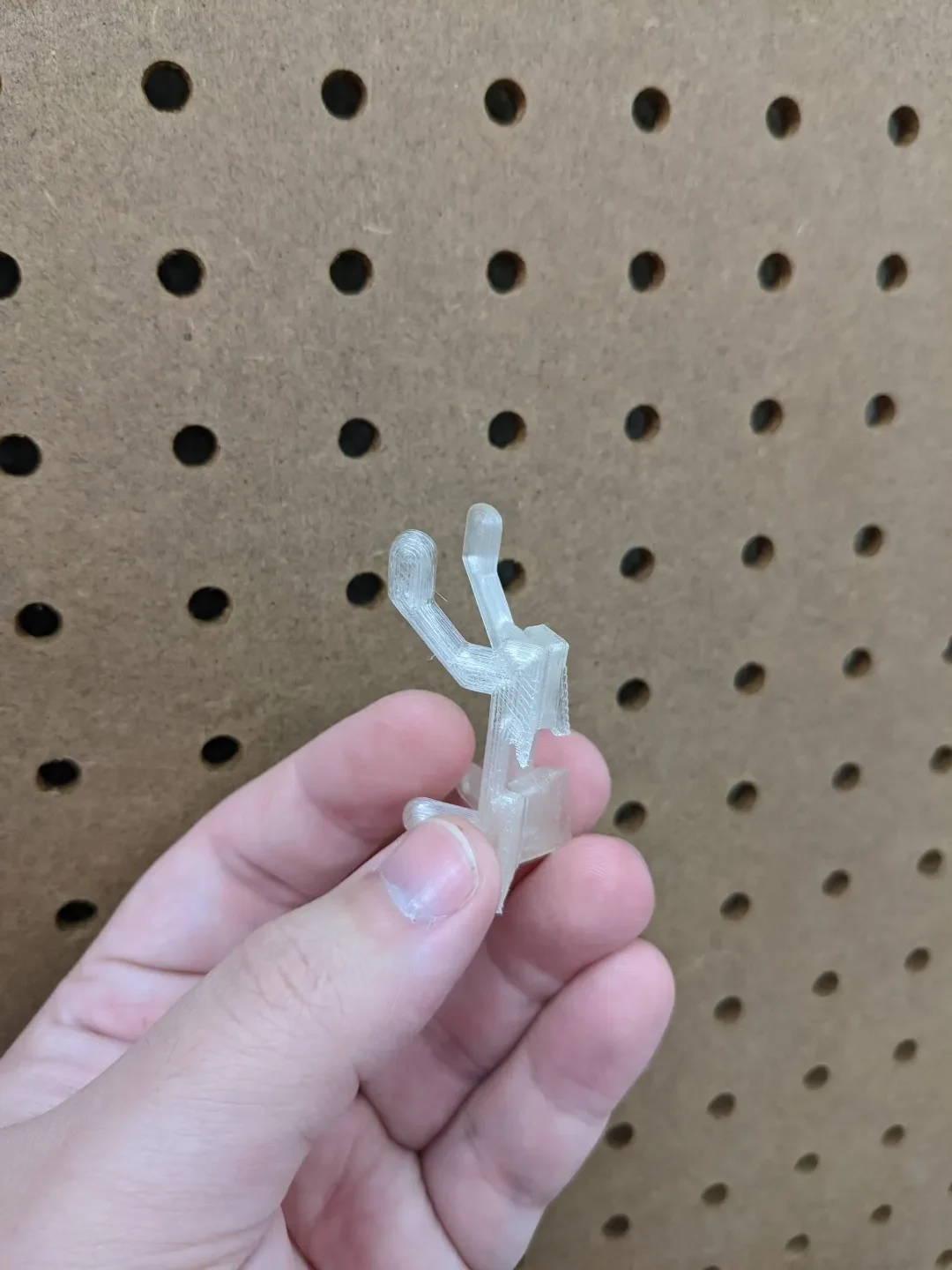

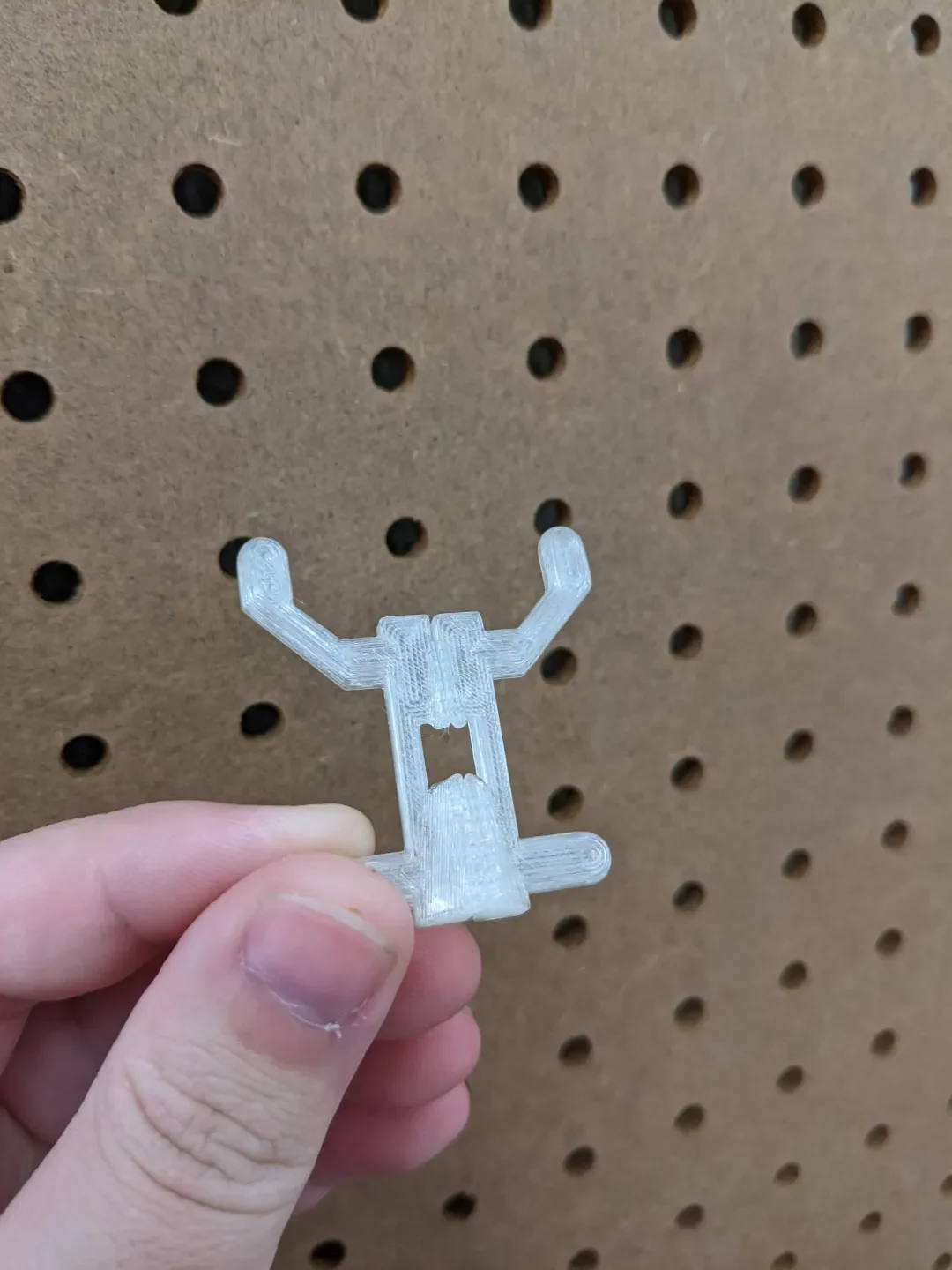

Складные шестигранные ключи — угловой держатель для набора складных шестигранных ключей и т.п.
Gridfinity 3x1 Baseplate — опорная плита для контейнеров, совместимых с Gridfinity.
Большой крючок — большой плоский крючок для молотков и других крупных инструментов.
Острогубцы — Магнитное крепление для иглогубцев Workpro
Pegboard Bridge — пластина 2х2 для соединения перфорированных досок между собой.
Защитные очки — крепление для подвешивания противоударных защитных очков.
Отвертка — стандартное крепление для отвертки (конический цилиндр)
Маленькие острогубцы — магнитное крепление для обычных «желтых» острогубцев.
Держатель ленты — разработан ntressler7 для хранения различных больших лент.
Рулетка — прямоугольный диск, подходящий для большинства рулеток.
Тонкий крючок — стандартный круглый крючок для обычных подвешиваний.
Ножницы для проволоки — маленькое крепление для ножниц для проволоки марки Kobalt
