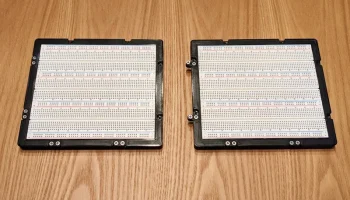

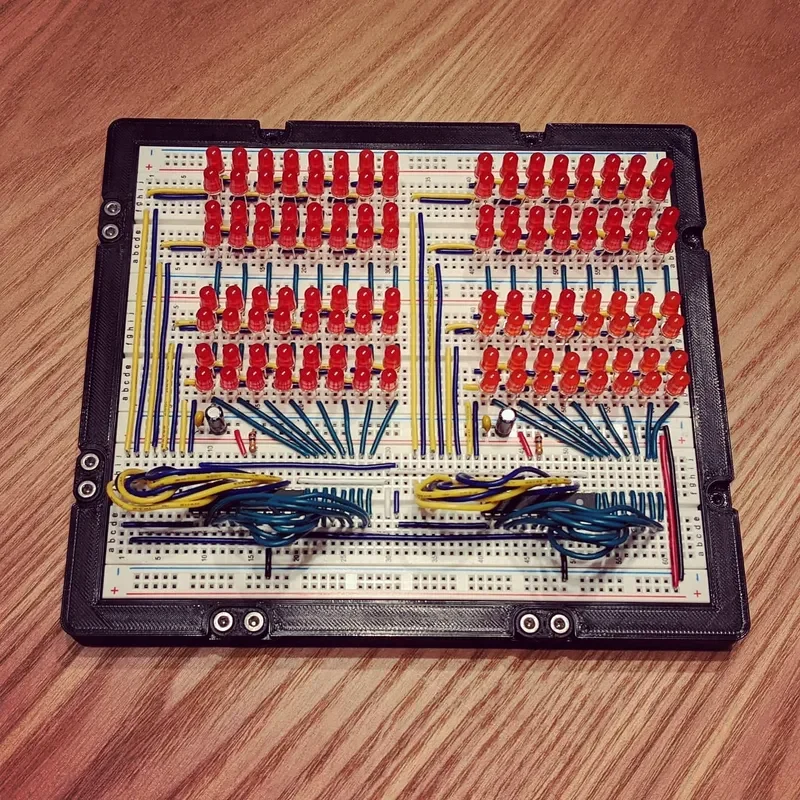

Модульный лоток для макетов

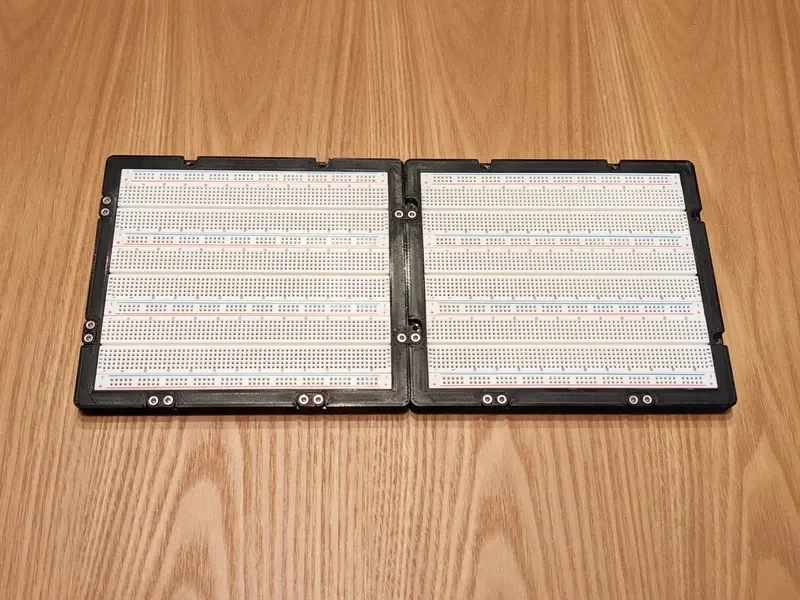

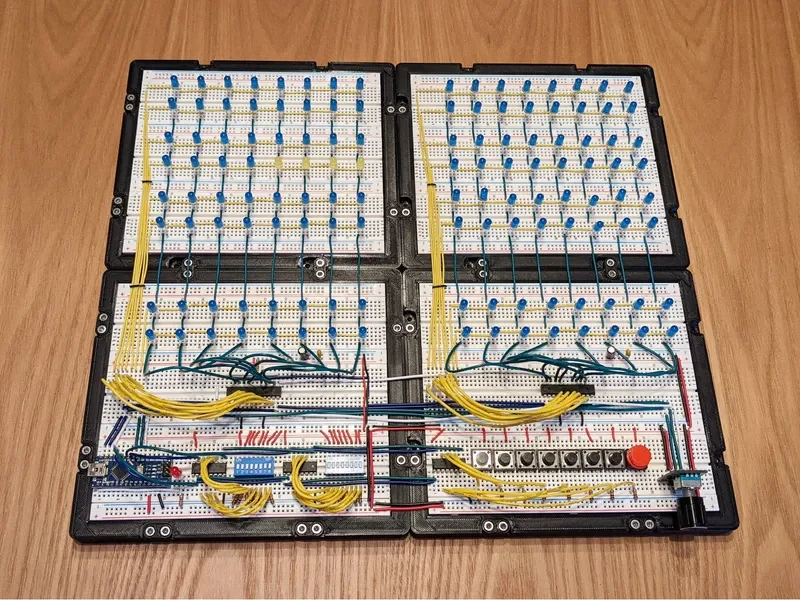

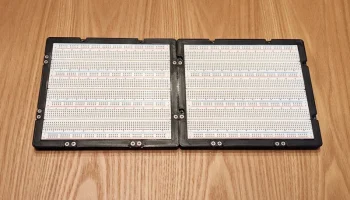

Подключайте макеты по мере необходимости для реализации больших или небольших проектов.

В лотках используются винты и вставки с квадратными гайками, чтобы удерживать их как единое целое.

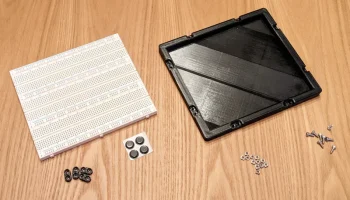

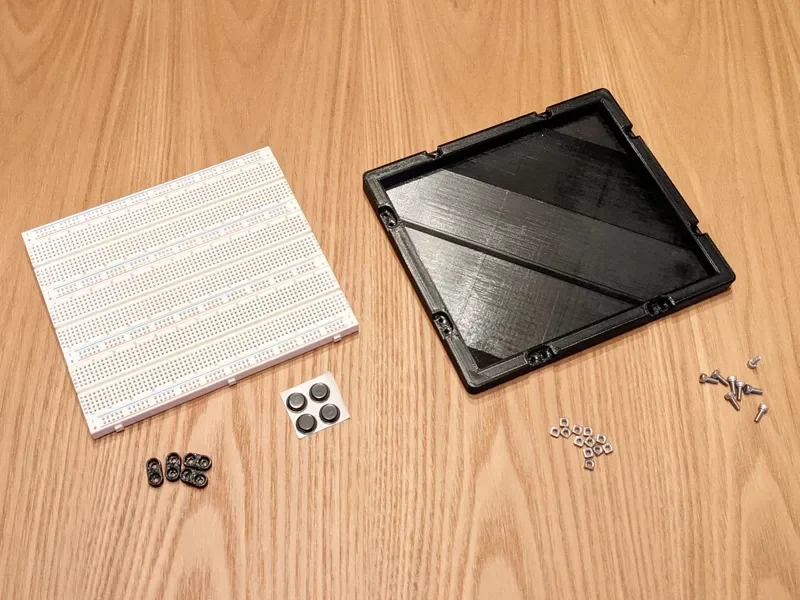

Для каждого лотка вам понадобится:

12 квадратных гаек M3 (ссылка)
12 винтов с головкой под торцевой ключ M3 x 8 мм (ссылка)
Резиновые ножки 4 x 13 или 14 мм (ссылка)
Беспаечный макет 3 x 830 точек (ссылка)

Сборка

Напечатайте на 3D-принтере лоток и четыре замка.
Используя сверло диаметром 3 мм или нож Exacto, удалите опорный материал из отверстий для винтов.

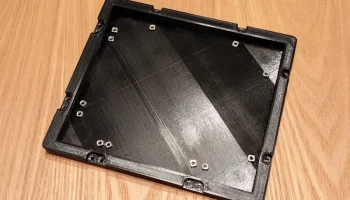

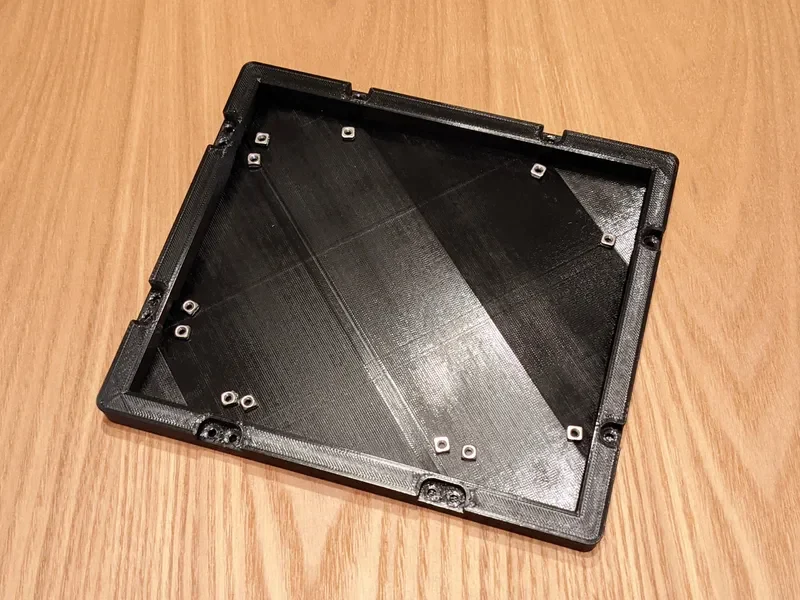

Вставьте 12 квадратных гаек изнутри лотка. Используя винты, убедитесь, что отверстия гаек совмещены с отверстиями макетной платы.
Гайки запрессовываются, но для их фиксации рекомендуется использовать клей CA или горячий клей.
Возьмите одну из макетных плат, снимите обе шины питания, а затем подключите две другие к каждой стороне.

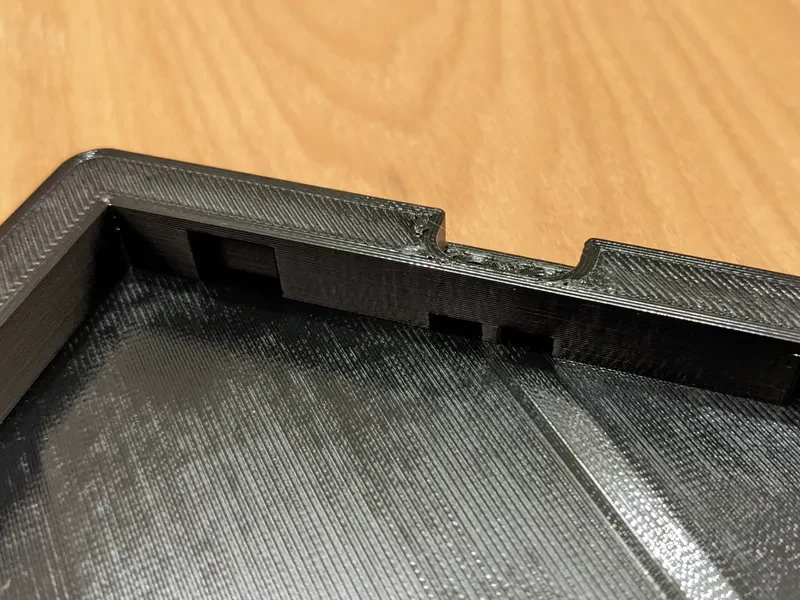

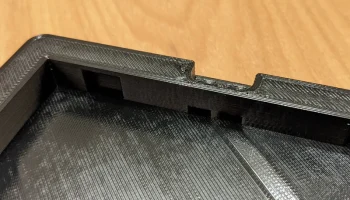

Снимите клейкую крышку с нижней части макетов и поместите их в лоток. На одной из внутренних сторон лотка имеются три зазора, соответствующие выступам макета.

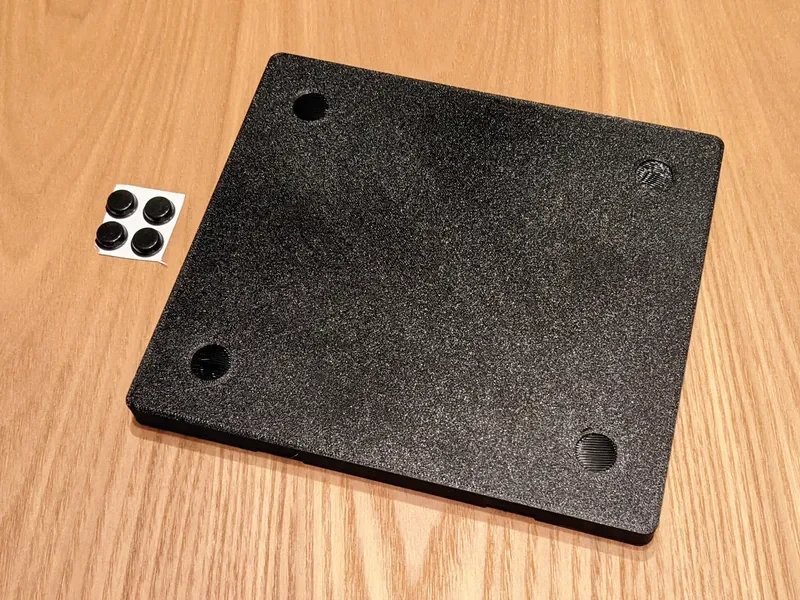

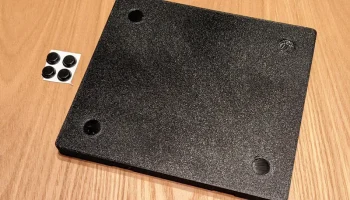

Добавьте четыре резиновые ножки (необязательно).

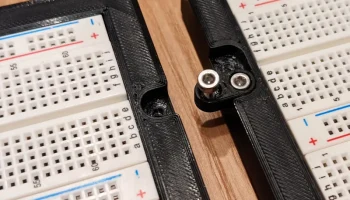

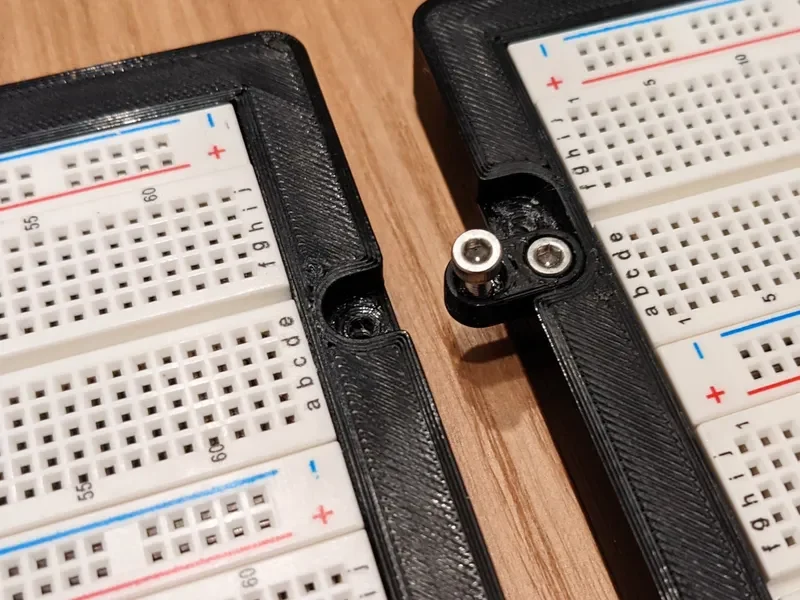

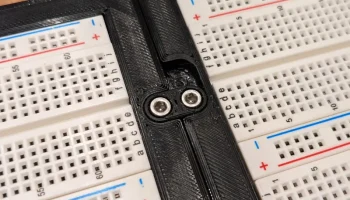

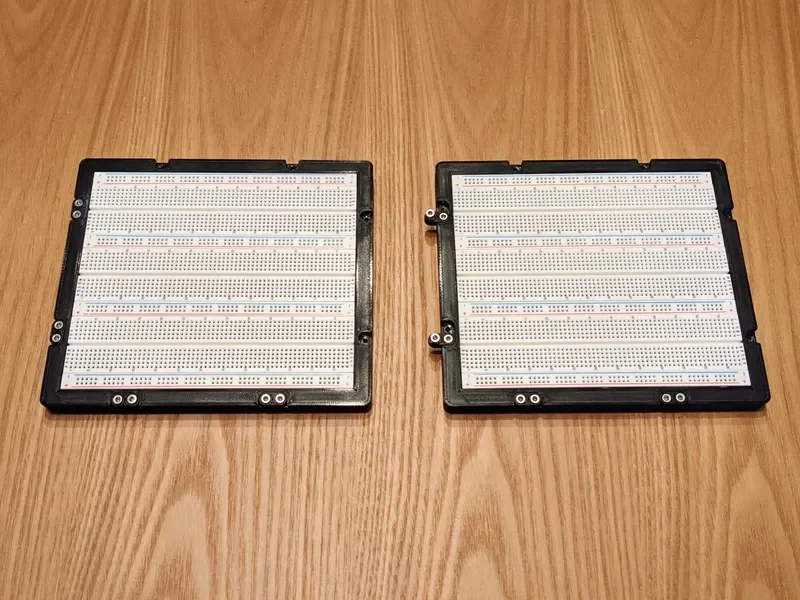

Прикрепите замки винтами. При необходимости отвинтите, чтобы прикрепить к другим лоткам.
