Блокирующие плитки (пиксельная графика IRL)

Я разработал довольно простой способ скрепить плитки вместе. Я видел здесь довольно много других дизайнов запирающих плиток, но все они были цельными, и я не был большим поклонником этого, потому что тогда у внешних плиток соединительная часть свисала с края и не образовывала край, который выглядит плоским, если смотреть спереди. Я также не видел ни одного достаточно маленького размера для того, что я хотел сделать (пиксельная графика, изображенная выше).

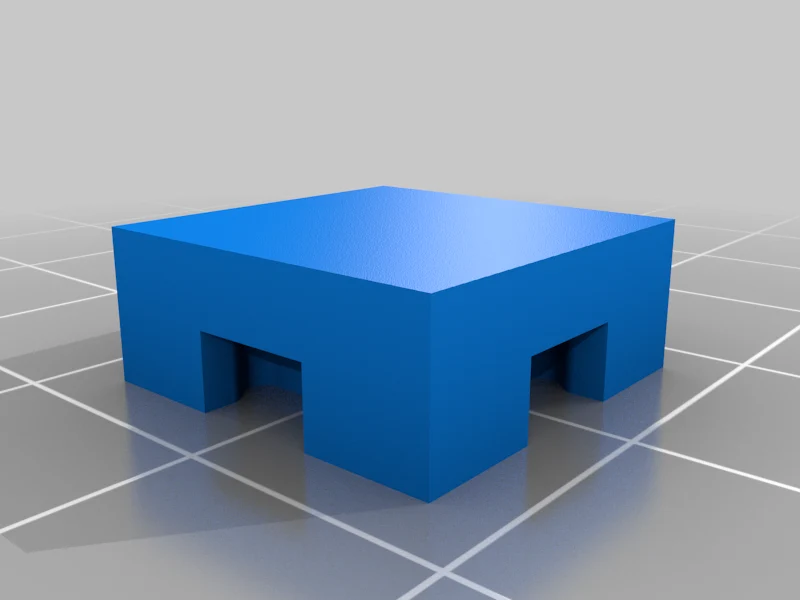

Размер каждой плитки составляет 15 x 15 x 6 мм, а стыки защелкиваются сзади чуть более свободно, чем при «посадке с трением». Вероятно, в увеличенном масштабе они бы неплохо работали, но я не уверен, насколько плотно они будут подходить.

Если вы хотите ознакомиться с другими моими работами, недавно (в начале июня 2021 года) я завел аккаунт в Твиттере, где делюсь своими проектами. https://twitter.com/makingorwtvr

Печать:

IIRC для плиток я использовал высоту слоя 0,2 мм и гироидное заполнение 15%, и каждый из них получился почти ровно по 1 грамму нити. Я использовал те же настройки для суставов.

Плитки печатались лицевой стороной вниз без подставок, но их также можно печатать лицевой стороной вверх с подставками, в зависимости от того, хотите ли вы, чтобы текстура/отделка вашей печатной поверхности была на лицевой стороне или нет.

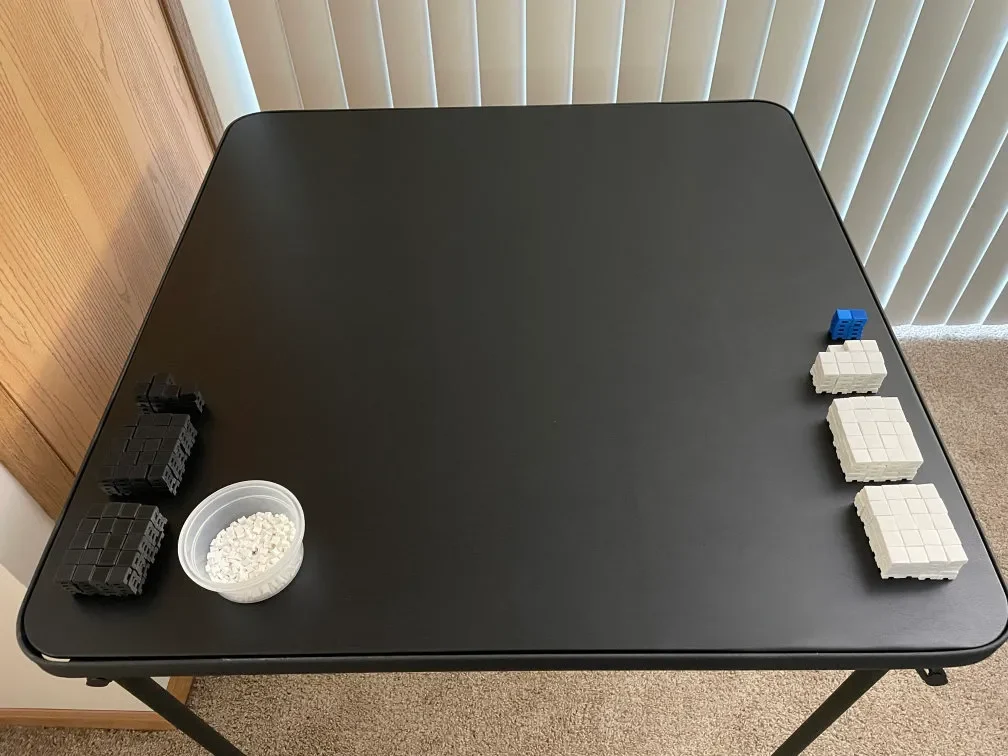

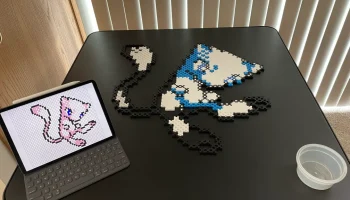

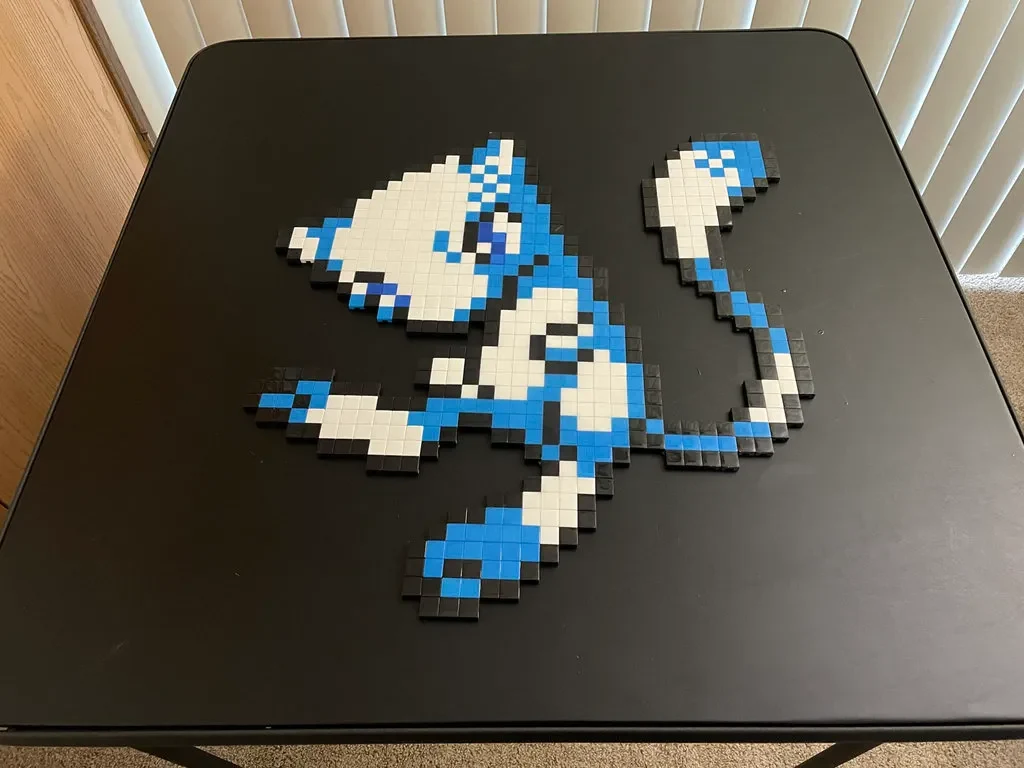

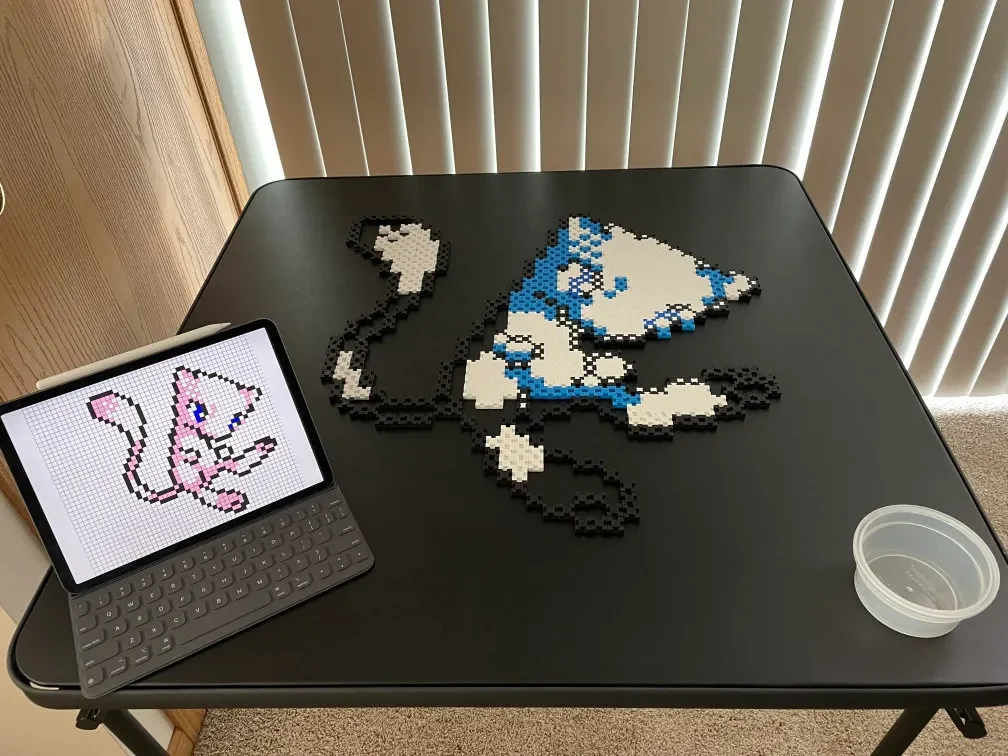

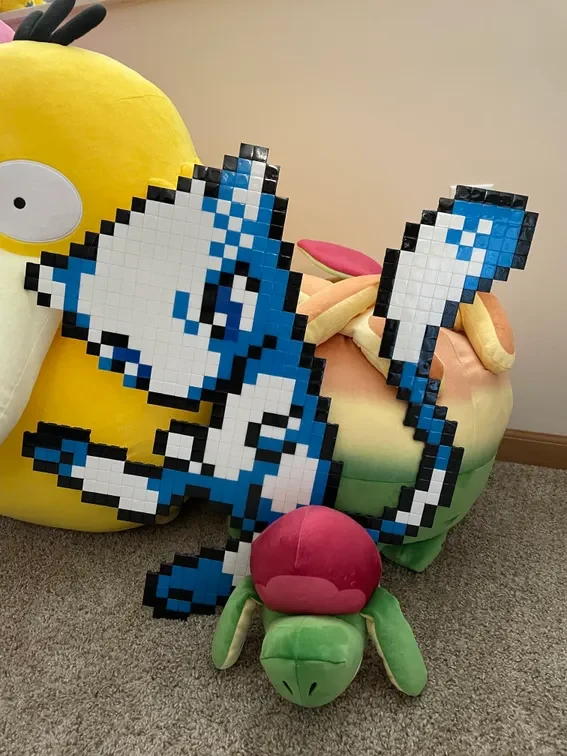

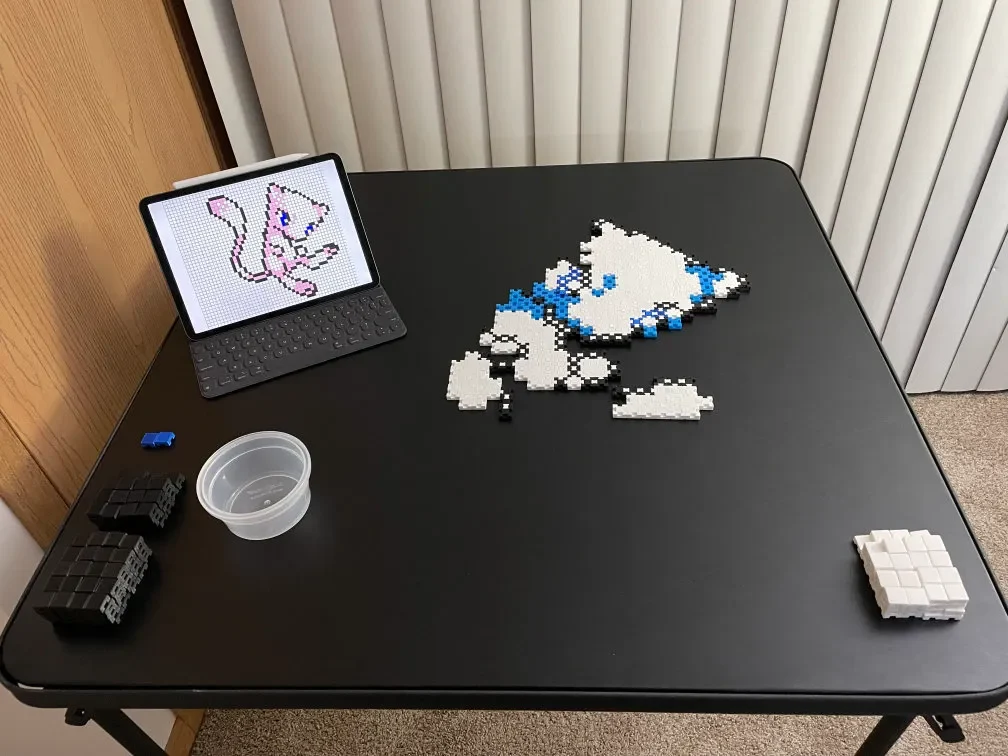

Я печатал плитки партиями по 10-50 штук в зависимости от того, сколько плиток каждого цвета мне нужно, а стыки — партиями по 50-100 штук. С учетом того, как я его разделил, время печати изображенного блестящего спрайта Мью составило чуть более 110 часов, а сборка заняла ~7 часов.

Если вы не хотите, чтобы плитки люфтили после сборки, я бы рекомендовал загерметизировать все это каким-нибудь типом эпоксидной смолы. Я ��спользовал XTC-3D спереди и сзади, и он очень хорошо держится. В небольших проектах вы можете просто использовать суперклей для каждого соединения при сборке.

Настройки печати

Бренд принтера:

Пруса

Принтер:

И3 МК3С

Плоты:

Нет

Поддерживает:

Нет

Нить: Prusament PLA

Примечания:

Используемые цвета:
Прусамент Лазурный Синий

Прусамент Роял Блю

Прусамент угольно-черный

Хэтчбокс Белый
