mon-cheri · зажим для велосипедного троса......

Распечатанные обжимные элементы для плетеных кабелей.

mon-cheri — это печатные зажимы с открытым исходным кодом, которые предохраняют концы велосипедного тормоза и троса переключения передач от изнашивания. Они выглядят аккуратно, их легко брать в руки и снимать для обслуживания.

Два размера винтов, один размер кабеля, множество форм

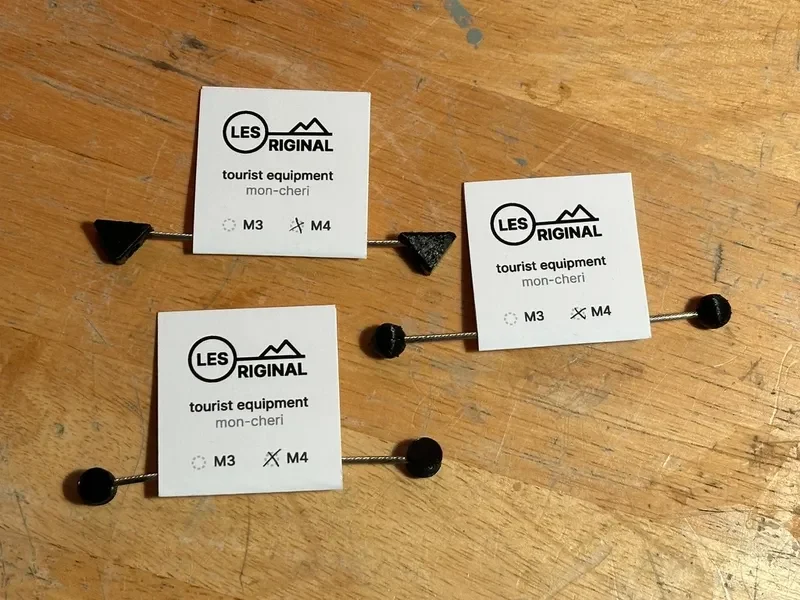

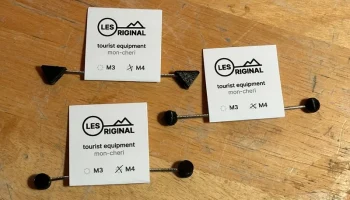

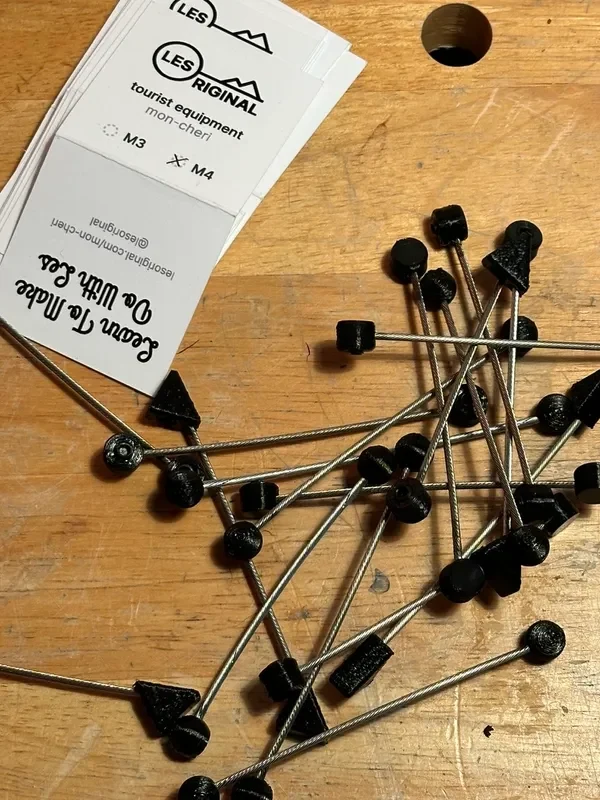

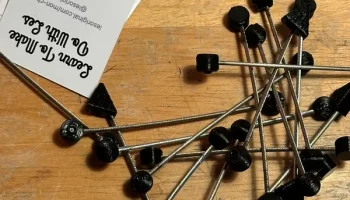

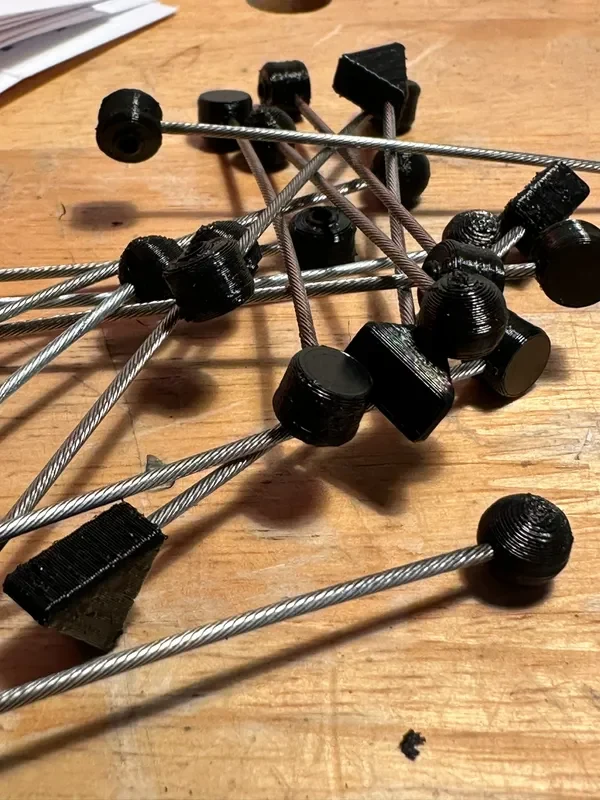

мон-чери выпускается в нескольких формах.

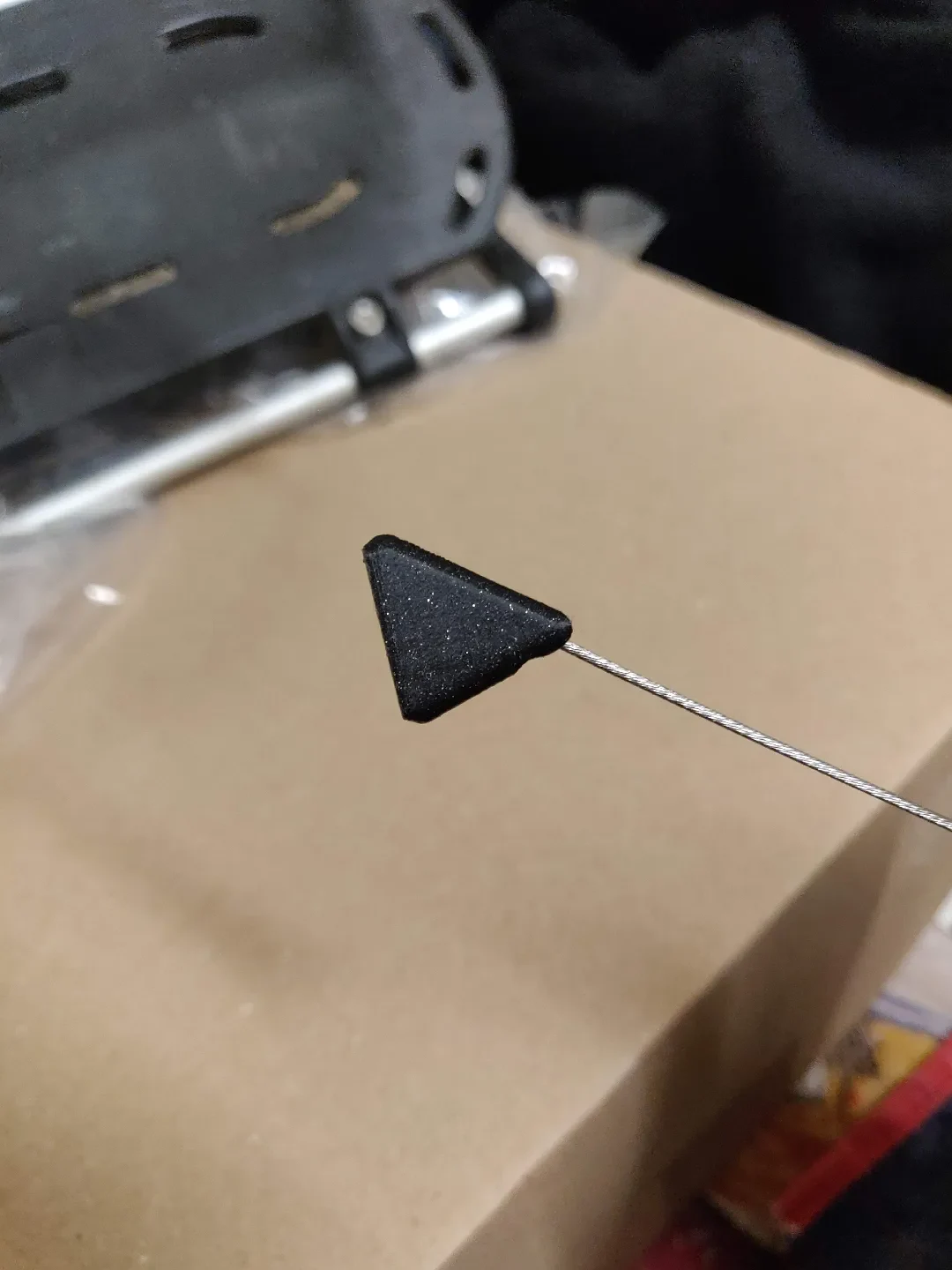

три — треуголь��ик
мяч — маленький круглый
бочонок — шайбовидный
квадрат — скоро
сердце — скоро

Каждая форма представлена в размерах М3 и М4.

M3 позволяет сделать некоторые формы немного меньше (легче!), но резьба тонкая, а размер шестигранного ключа встречается редко.

M4 — более распространенный размер шестигранного ключа, который делает все немного более надежным.

К каждому мон-чери должны подходить типичные тормозные тросы и тросы переключения передач всех типов.

Рекомендуемая длина установочных винтов
Стильный трехшаровой ствол
М3 4 мм 5 мм 5 мм
М4 5-6 мм 3,5-4 мм 3,5-4 мм

Инструкции

Вам пона��обится короткий винт с потайной головкой (без головки).

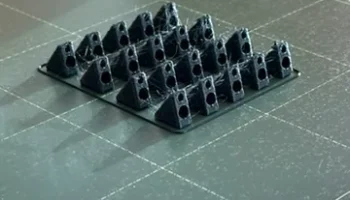

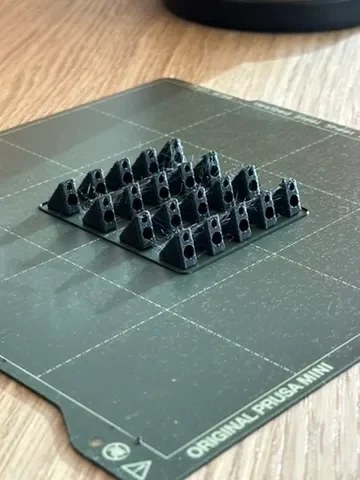

Печатайте с помощью прочной, удобной для использования на открытом воздухе нити, такой как PETG.
Используйте как минимум 2 периметра. Они настолько маленькие, что заполнение не имеет большого значения.
С помощью кочерги просверлите отверстие для кабеля и очистите его от натяжек.
Вверните установочный винт — держите его прямо!
Поместите его на конец аккуратно разрезанного кабеля.
Затяните до разумного натяжения — не слишком сильно!
Катайтесь на велосипеде!
В следующий раз, когда вам понадобится отсоединить тросы или внести изменения, просто ослабьте их и повторите.

Исходные файлы

Этот проект создан с использованием FreeCAD — бесплатной программы с открытым исходным кодом. Исходные файлы дизайна доступны и доступны в этом репозитории.

Вы можете внести изменения в большинство параметров, управляющих моделью, и, если они разумны, она не должна сломаться! Это может быть полезно, если ваши установочные винты сидят туго или слабо или если вы хотите создать больший размер.

Если вы считаете, что ваш вклад принесет пользу другим, смело открывайте запрос на включение в GitHub.

Предложения или какие-то проблемы? Пожалуйста, откройте новый выпуск на GitHub.

Продукт с открытым исходным кодом от хороших людей из Les Original.

Скажите спасибо в Instagram @lesoriginal
