Аэродинамический бокс для велосипеда Cervelo P2 2012 г....

Это ремикс потрясающего дизайна @benproductions с сайтаthingiverse. Все, что я сделал, это отредактировал адаптер подседельного штыря, чтобы он подходил к моему Cervelo P2 2012 года выпуска. Ниже я приложу файлы onshape, которые я использовал для создания подседельного штыря, чтобы каждый мог создать свой собственный документ и внести изменения. Имейте в виду, что я сделал это для себя, поэтому это довольно грязно, но если вы можете этим воспользоваться, пожалуйста! Мне не пришлось вырезать профиль крепления так, чтобы он соответствовал раме велосипеда, как это сделал @benproductions, но моя версия, похоже, работает нормально (только не так усовершенствованно).

Документ Onshape:

https://cad.onshape.com/documents/e65fad2903de691c756116bb/w/c5245ec2d1257831965763bd/e/516b92f21ce80f2dfc57371a

Оригинальное описание создателей:

ОБНОВЛЕНИЕ: Вчера перед гонкой 70.3 в Галвестоне у меня произошел сбой при креплен��и коробки. Коробка и крышка отличные, но крепление подседельного штыря треснуло возле крепления GoPro и сбоку. Это произошло не во время транспортировки велосипеда (который был ухабистым) или во время какой-либо из моих поездок, а, скорее, когда он простоял на стойке для велосипедов всю ночь. Я внес некоторые изменения в диаметр крепления, а также увеличил заполнение до 100%, и теперь оно очень прочное — я знаю, что некоторые люди смеются над 100% заполнением и никогда не рекомендуют превышать 60, но я говорю вам, что 100% сильнее, и я провел несколько серьезных дорожных и стресс-тестов, и это хорошо.

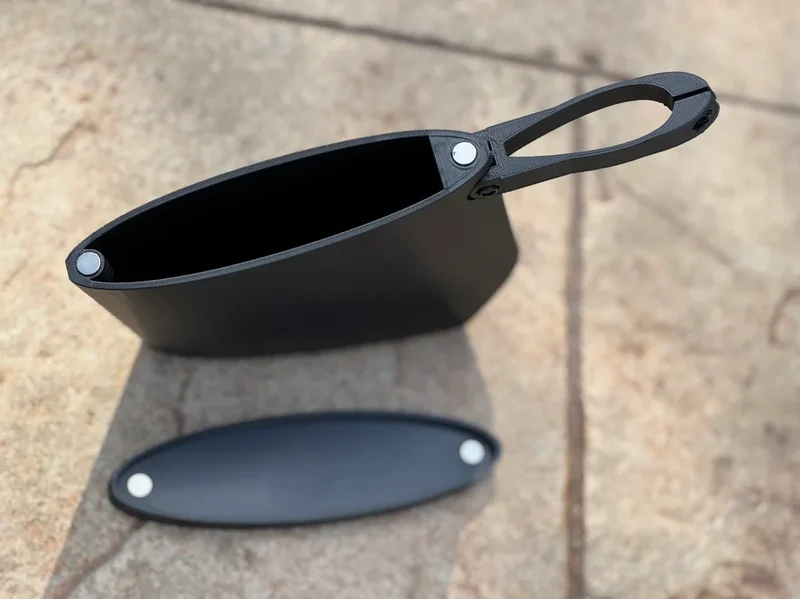

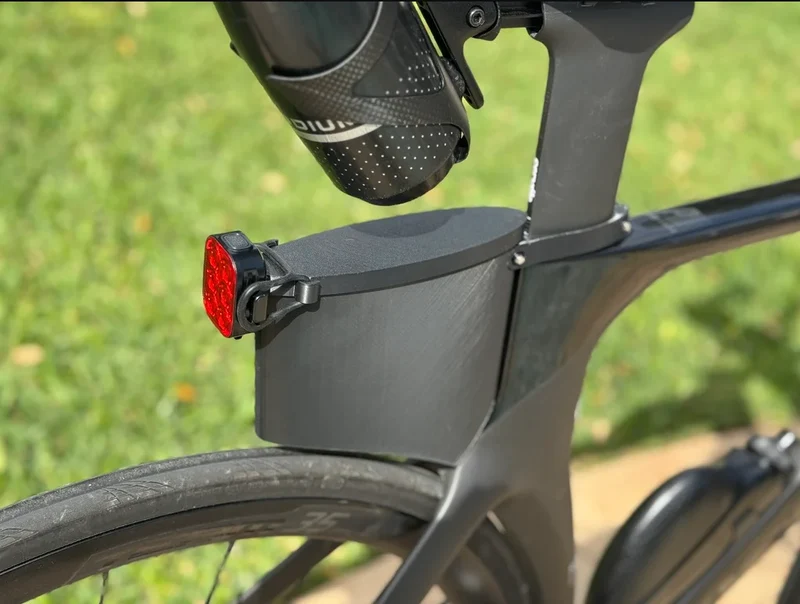

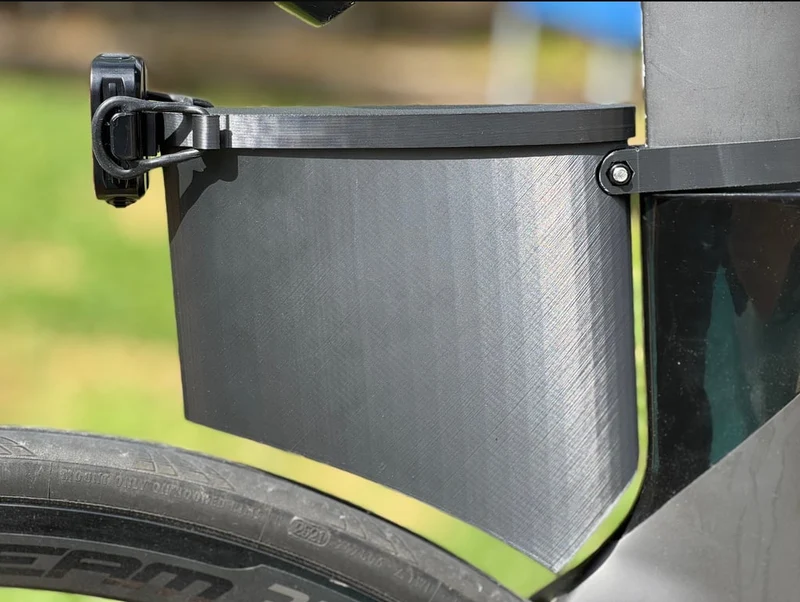

Я спроектировал заднюю коробку, напечатанную на 3D-принтере, для моего Cervelo P-Series 2023 (56 см). Это версия 10 тестов и испытаний, в ней имеется задний фонарь на крышке (подходит для марки Amazon — Zewdov с резиновым ремешком для удержания, но большинство фонарей с резиновой лентой должны работать). У меня также есть версия с крышкой без крепления для фонаря. Крышка удерживается 4 магнитами, заклеенными эпоксидной смолой (2 в крышке, 2 в коробке), а крепление для стойки — это конструкция, которую я видел для другой самодельной 3D-коробки, где используется крепление в стиле go-pro, что, по моему мнению, было отличной идеей. Самая «слабая» часть всей конструкции — это крепление стойки, и если оно по какой-то причине треснет, вы можете просто заменить его, не приобретая совершенно новую коробку. Я напечатал все детали из стойкого к УФ-излучению ASA (с большим количеством заполнения, особенно на креплении) и использовал шестигранные винты и гайки из нержавеющей стали. Я без проблем пробежал спринтерский триатлон (и собираюсь набрать 70,3 через пару недель).

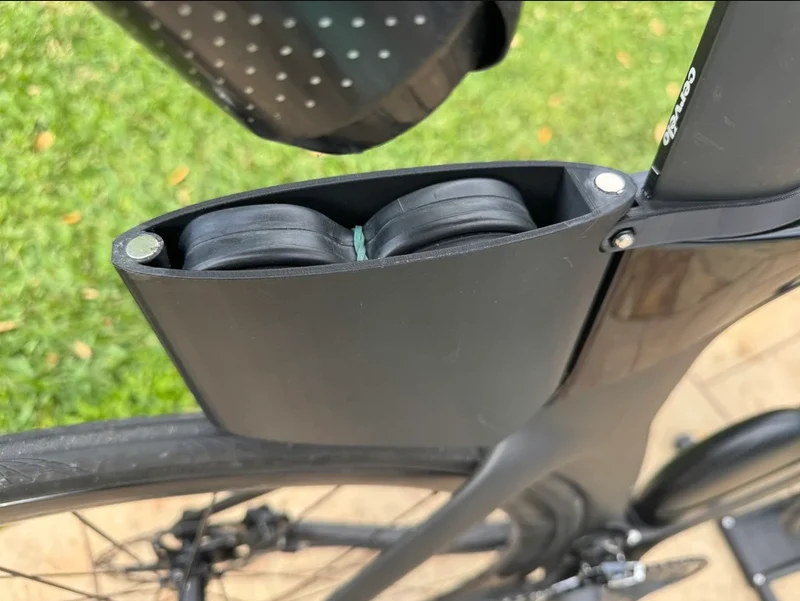

В коробку поместится как минимум велосипедная камера, два рычага, два баллона с CO2 и клапан, а также небольшая тряпка, с которой я люблю кататься. Вы можете потерять картридж с CO2 и положить туда свой многофункциональный инструмент, но мне нравится, когда мой многофункциональный инструмент находится спереди в центральном ящике для быстрого доступа, и я держу запасной CO2, потому что он может быть немного неудобным.
Рад сделать кое-что для всех, кто заинтересован, я бы просто спросил стоимость печати/времени/деталей/доставки и, возможно, чаевые, если вы так склонны… так что, может быть, около 40 долларов плюс чаевые в зависимости от стоимости доставки? Я в Техасе. Мой друг поставил один на свой 54-сантиметровый Cervelo P-серии, и он подходит, хотя и немного ниже покрышки. Я всего лишь дизайнер-любитель, поэтому, пожалуйста, не просите меня сделать крепление для подседельного штыря для вашего конкретного велосипеда, если только вы не хотите за это заплатить $$. ;)

Напечатано черным цветом Sunlu ASA на Flashforge 5MPro со следующими настройками:

Температура сопла 260 градусов
Текстурированная кровать под углом 105 градусов
Нет вентилятора в камере (предварительно прогрейте кровать примерно в течение 30 минут).
Клей, похоже, улучшил сцепление, особенно на крышке и креплении.
* Вы также можете использовать поля, если у вас проблемы с приклеиванием, но клей, похоже, помог мне.
Крышка: заполнение 25%, без опоры.
Корпус: 25% наполнитель, опоры из органических деревьев.
Крепление: 100% заполнение, опоры из органических деревьев.

Необходимые детали:
M5-0,8 x 14 мм (крепление на стойке)
М5-0,8 х 20 мм (коробочное крепление)
Шестигранные стопорные гайки с нейлоновой вставкой M5 x 0,8 мм
Неодимовые магниты Диск 9 мм х 3 мм
Эпоксидный клей
Дополнительно: велосипедные фонари Zewdov
