Крепление заднего велосипедного фонаря (OLIGHT SEEMEE 30)...

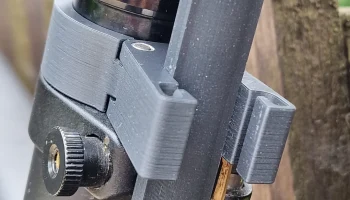

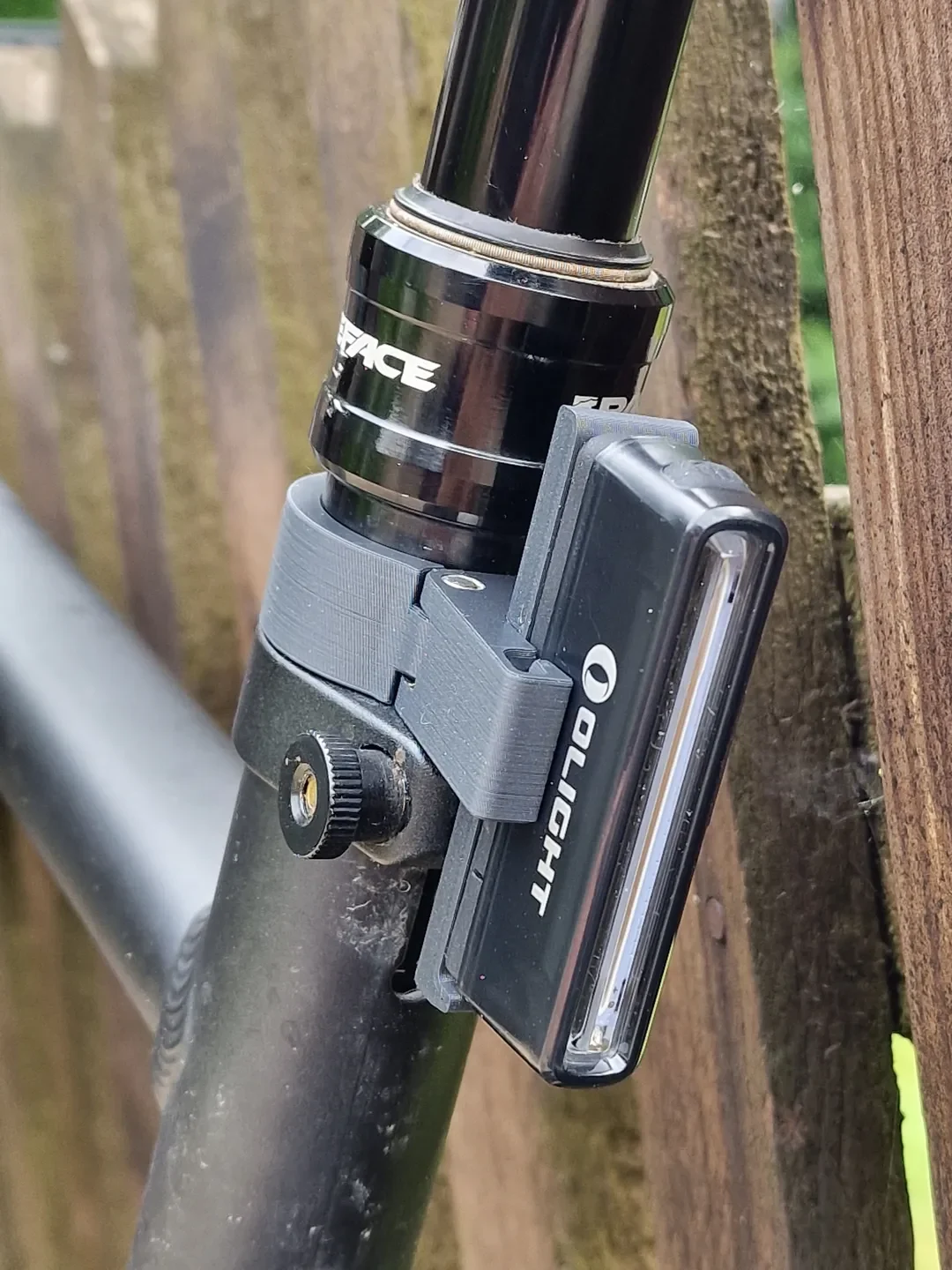

Это крепление, которое я разработал для заднего велосипедного фонаря OLIGHT (особенно этого, который я бы порекомендовал).

Есть варианты 27,2, 30,9 и 31,6 мм.

Он состоит из трех частей, две из которых либо скрепляются, либо склеиваются, в зависимости от ваших предпочтений и настроек принтера. Мой просто складывается, и у меня нет никаких проблем.

Что вам понадобится

1 винт с головкой M3x10

1 х M3 нейлок

1 установочный штифт 4x16 мм ИЛИ винт M4x20 и гайка/нейлок

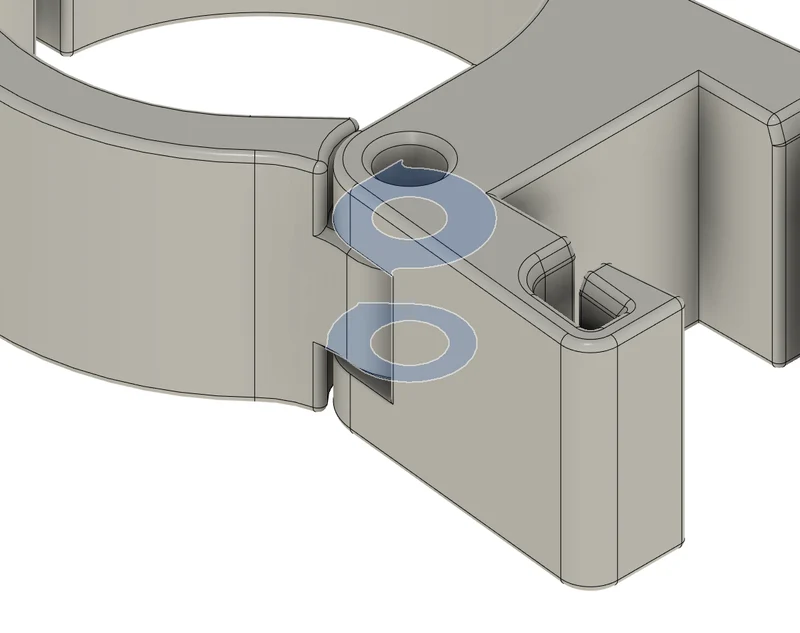

Опционально: 1 шайба M3

Печать заметок

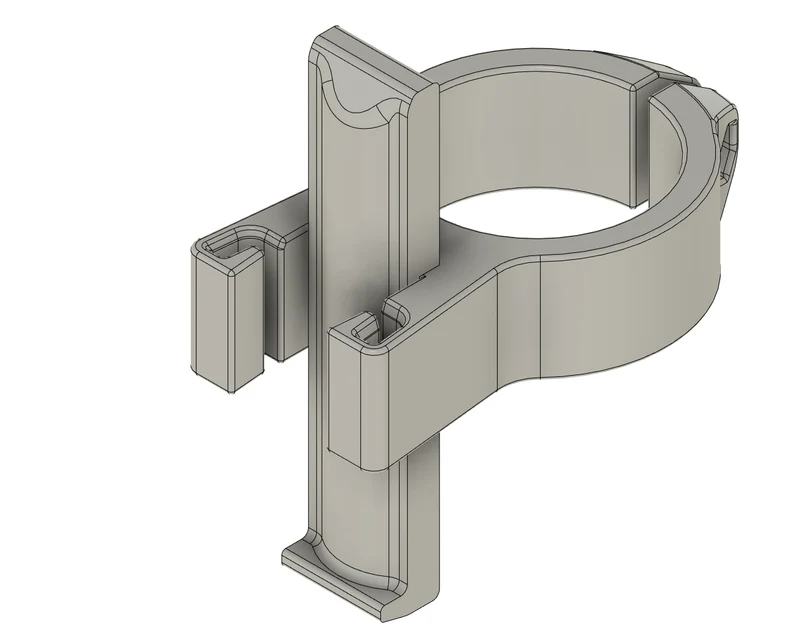

Две основные детали должны быть напечатаны с опорами и смещениями, чтобы детали лучше подходили друг к другу. Распечатайте детали конусами вверх, как показано на рисунке.

Экстра

Я также включил несколько файлов шагов, которые не содержат незначительных косметических радиусов и фасок, чтобы вам было легче их редактировать, если вы захотите внести какие-либо изменения в модель.

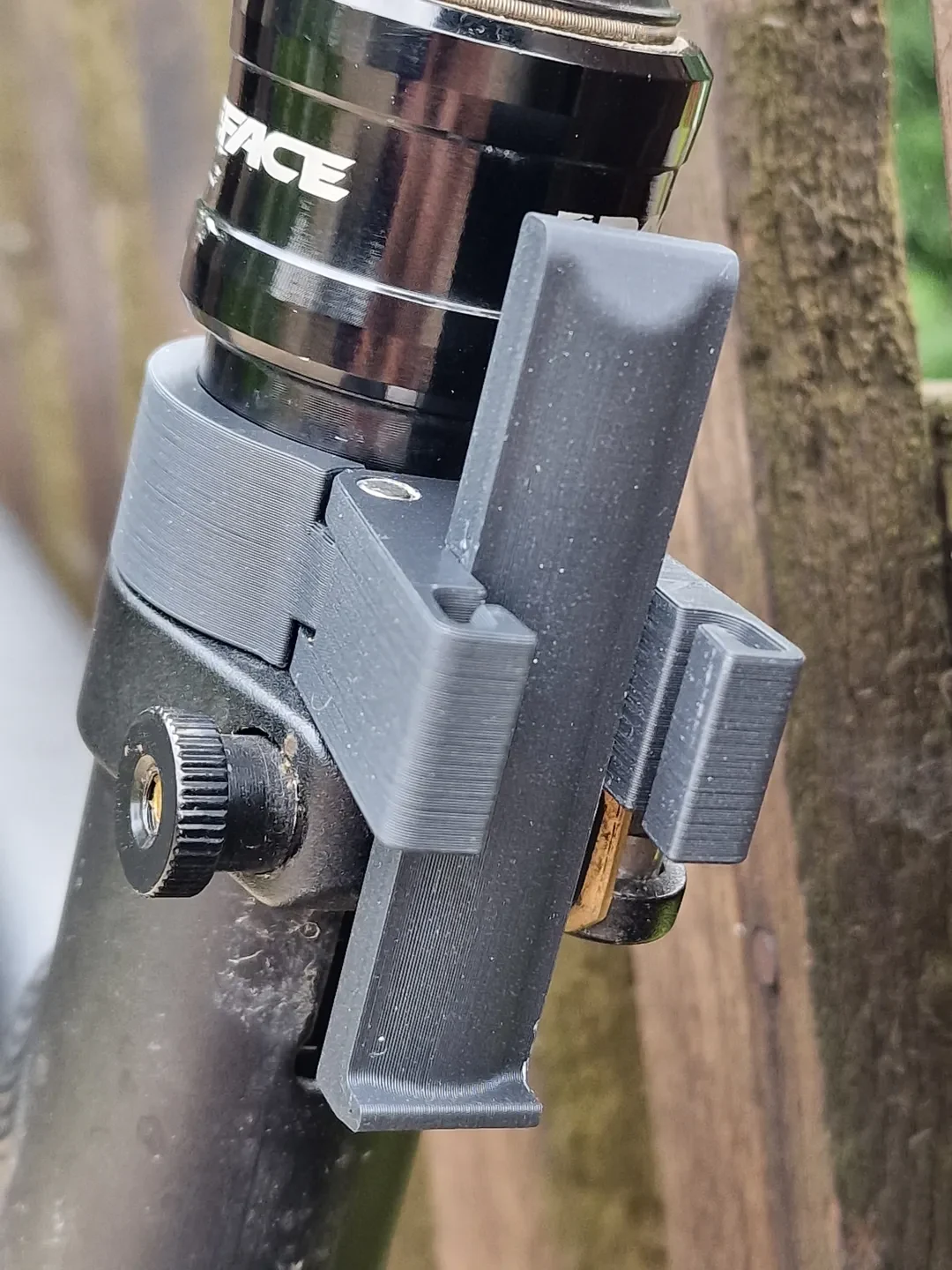

В моей стандартной модели я предусмотрел место для зажима подседельной трубы. Вполне возможно, что ваш зажим окажется больше, чем я предполагал… извините.
