Вертикальная 3D-стойка BikeLifter (Aparcabicis Вертикальн...

НОВАЯ ВЕРСИЯ (ОБНОВЛЕНО ДЕКАБРЬ 2025 ГОДА) (ТЕПЕРЬ ИСПОЛЬЗУЕТСЯ КВАДРАТНЫЕ ПРОФИЛИ)

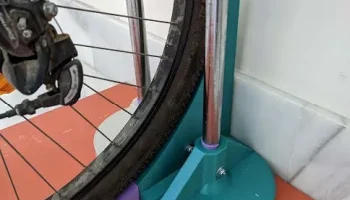

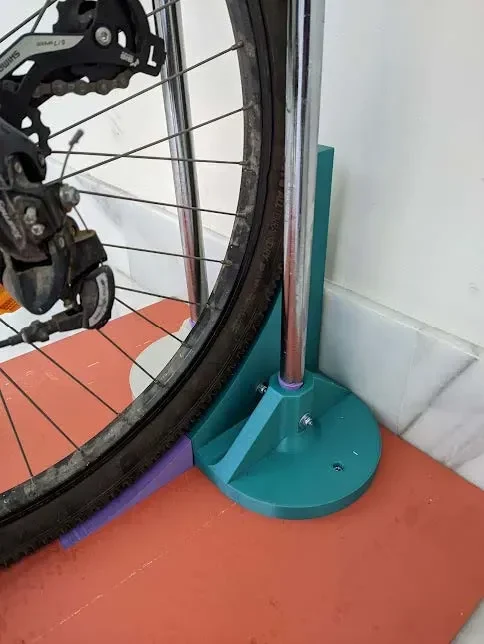

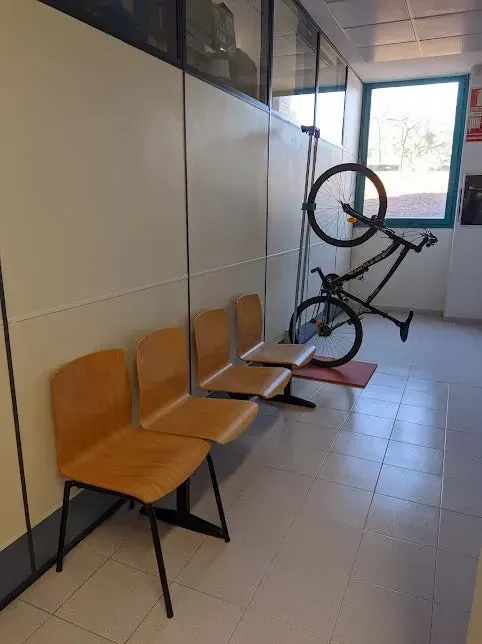

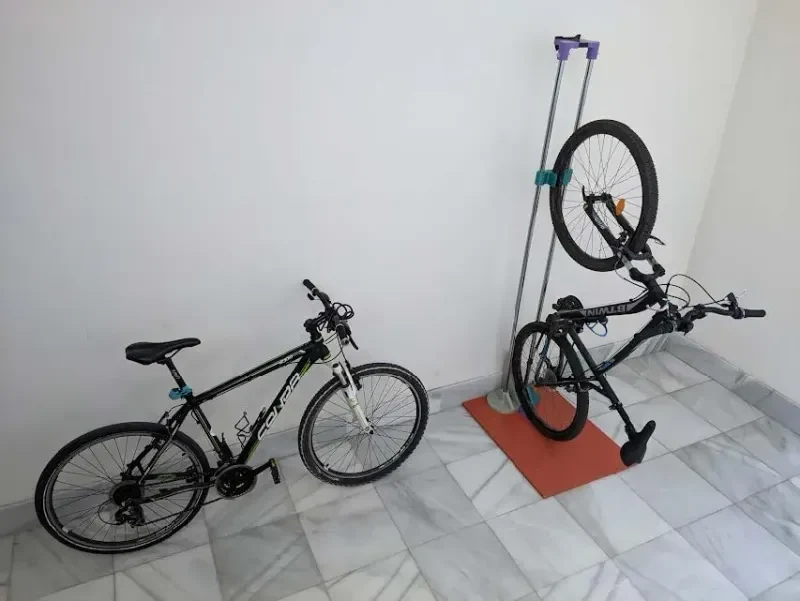

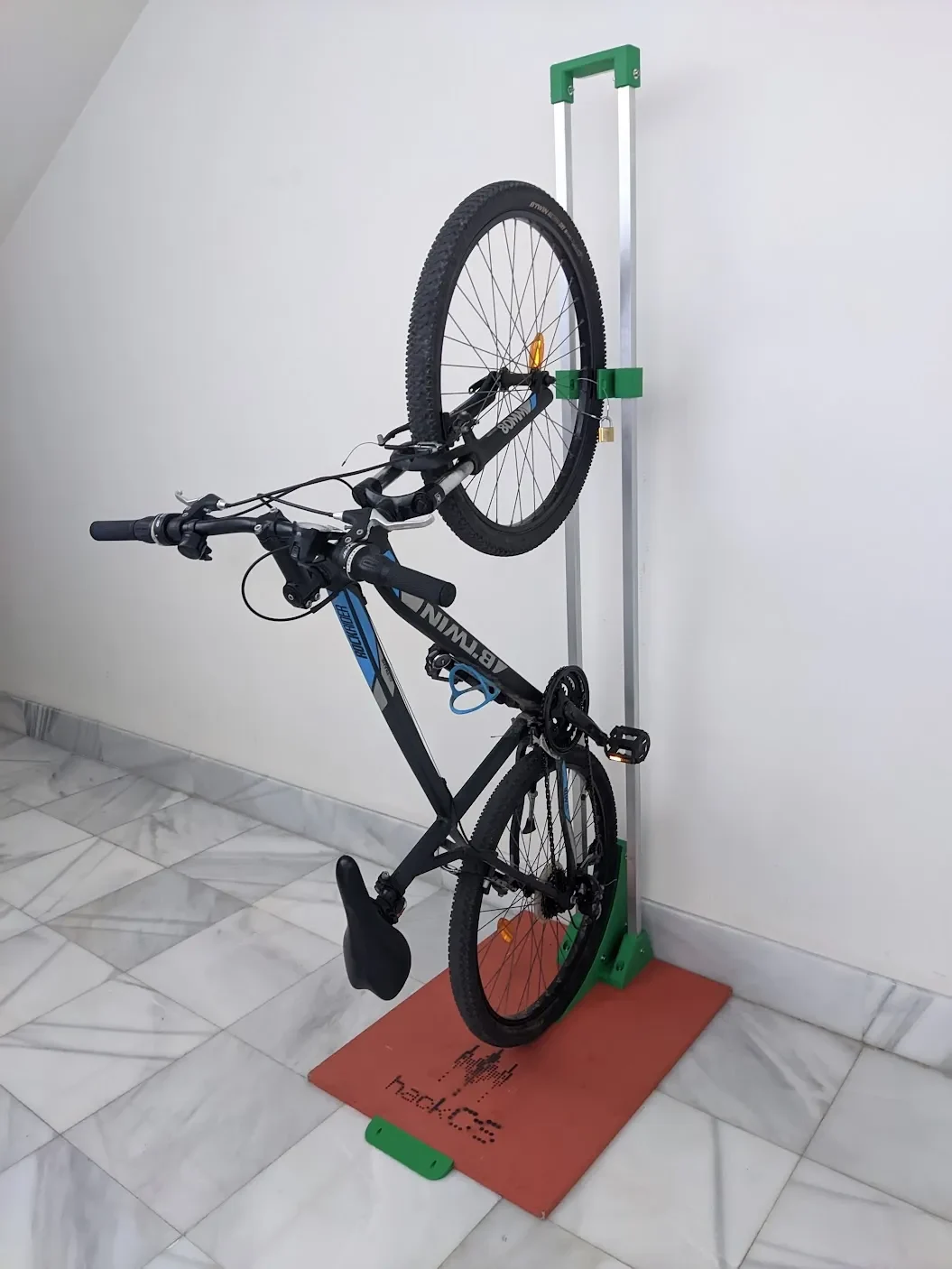

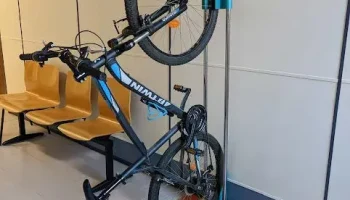

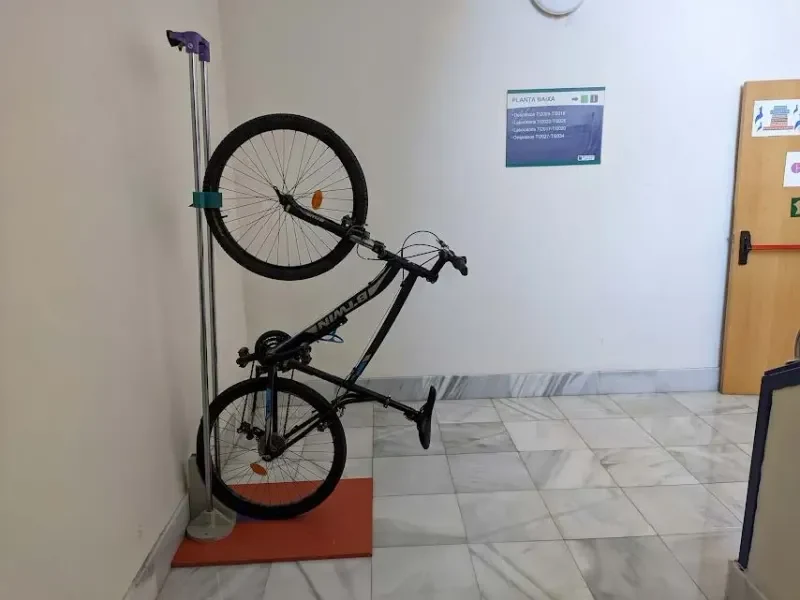

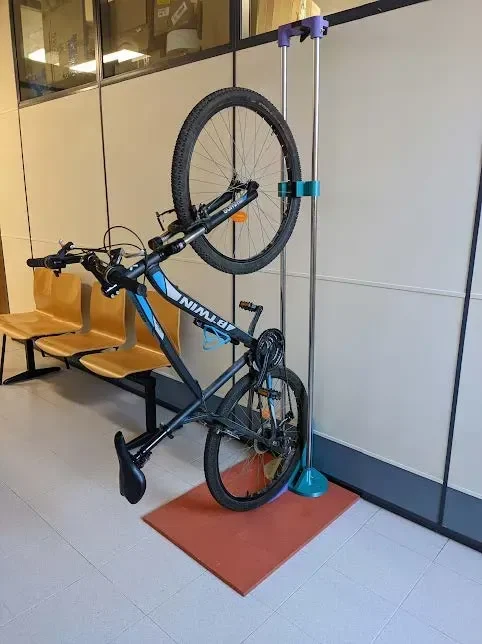

BikeLifter 3D Rack — это вертикальное отдельно стоящее решение для хранения велосипедов, предназначенное для максимизации пространства в арендуемых квартирах, офисах и помещениях общего пользования. Он не требует сверления, что делает его идеальным для временных установок, когда замена стен невозможна.

Этот проект, разработанный Антонио Милианом Руисом из Hackerspace Castellón, сочетает в себе детали, напечат��нные на 3D-принтере, со стандартными алюминиевыми профилями, чтобы создать прочную, доступную и экономичную альтернативу коммерческим стойкам.

Вы можете увидеть полный текст дипломной работы, включая рисунки, здесь (ТОЛЬКО на испанском языке).

⚠ Важные примечания

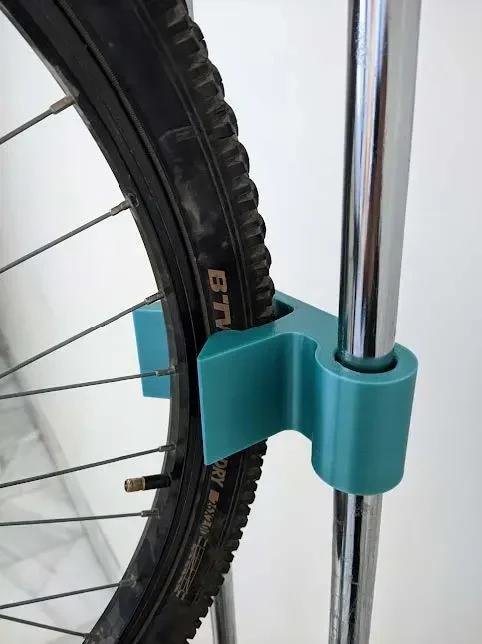

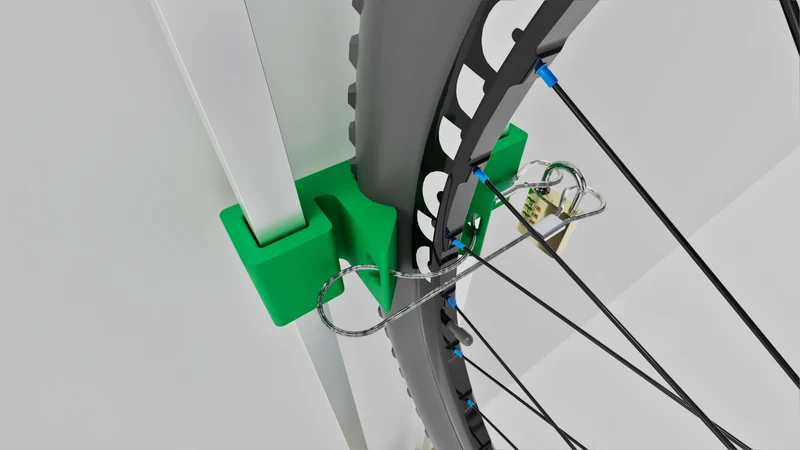

Совместимость с колесами: нынешний Wheel Hook оптимизирован для колес MTB. Для шоссейных или толстых велосипедов необходим крючок неста��дартного размера.

Предстоящие обновления: Я работаю над версией Pro с подшипниками и профилями V-образных пазов для более плавного подъема. Следите за обновлениями!

Проблемы, которые необходимо решить (дорожная карта)

Универсальный крюк: разработка регулируемого крюка, подходящего для более широкого диапазона ширины шин.

Лучшее скольжение: Я работаю над добавлением подшипников к крюку, чтобы улучшить подъем велосипеда.

Настройки печати

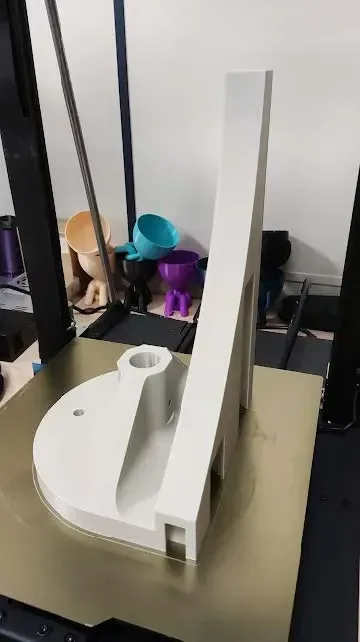

Если деталь P01_BaseIzq.STL или P02_ BaseDrch.STL не подходит для вашего принтера (94,75 x 160 x 300 мм), вы можете обрезать ее с помощью «ласточкин хвост», как показано на изображениях ниже.

Поддерживает:

Для большинства частей опоры не требуются. Поддержка требуется только для P06_Tapa Superior_Cuerpo.STL. Я рекомендую устанавливать опоры только на свесах типа «ласточкин хвост», как показано на изображениях, чтобы обеспечить правильную посадку.

Разрешение:

Настоятельно рекомендуется использовать высоту слоя 0,3 мм с соплом 0,6 мм для экономии времени печати и повышения прочности детали.

Для идеальной сборки рекомендуется использовать компенсацию «слоновой лапки» 0,2 мм.

Заполнение:

Заполнение: 10% Gyroid достаточно для общих помещений.

Модификаторы (критические): используйте модификаторы заполнения, чтобы увеличить плотность до 20% (гироид) в зонах с высокой нагрузкой (отверстия для винтов и структурные соединения), как показано на прилагаемых изображениях.

Периметры:

Периметры: для всех частей рекомендуется иметь 4 периметра (стены) для обеспечения структурной целостности.

Верхние/нижние слои: 5 верхних слоев и 4 нижних слоя.

Нить:

PLA: Все жесткие детали (от P01 до P06) следует печатать из PLA.

ТПУ: P07_Tapa Superior_Golpeador.STL ДОЛЖЕН быть напечатан из ТПУ (по Шору 95А), чтобы служить защитой для стен. Используйте поля для этой части, чтобы предотвратить деформацию.

Сделано @Antonio36996 из HackCS.

ЧЕРТЕЖИ И ПЕЧАТЬ ИЗОБРАЖЕНИЙ
