Проект JAWA-ČZ KÝVAČKA 250/353.02 - ЧАСТЬ №4 - самосвалы....

Перед вами четвертая часть моей сборки Jawa-ČZ 250/353.02.

Надеюсь, третья часть вам понравилась :)

https://www.printables.com/cs/model/766034-project-jawa-cz-kyvacka-25035302-part-no3-front-fo

Четвертый сиквел достаточно обширен, поэтому обратите внимание на описание и прилагаемые картинки.

Как обычно, будьте предельно осторожны во время самой сборки и работайте медленно и осторожно.
Если вам удалось повредить или сломать какую-то деталь, несмотря на повышенную осторожность, следует «приварить» ее паяльником, а не приклеивать суперклеем.

сначала мы начали с доработки передней вилки
Инструкция по печати:
front_telescope или front_telescope_with_support — 2 шт, PLA серый, заполнение 70%, слой 0,2.

Вы можете выбрать, какой вариант вам больше подходит. Front_telescope_with_support представляет собой конус вокруг телескопа, который обеспечивает поддержку телескопа во время печати. Для вставки гайки М2,5 необходимо сделать отломок на высоте 7,5 мм.

top_holder_plate — 2 шт, PLA серый, заполнение 100%, 0,2 слоя
front_telescope_insert — 2 шт, PLA серый, заполнение 100%, 0,2 слоя
front_fender_holder — 1 шт., хром PLA, заполнение 100%, слой 0,15
right_telescope_slider — 1 шт., хром PLA, 100% заполнение, слой 0,15
left_telescope_slider — 1 шт., хром PLA, 100% заполнение, слой 0,15

Инструкция по сборке:

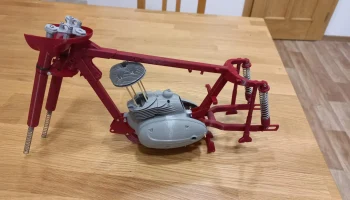

Вставьте front_telescope_insert в отверстие для телескопа. Нижний край вставки должен касаться поверхности внешней (красной) крышки (см. 1-й рисунок). Не забудьте вставить черную «нижнюю резиновую манжету» из третьей части этой сборки.

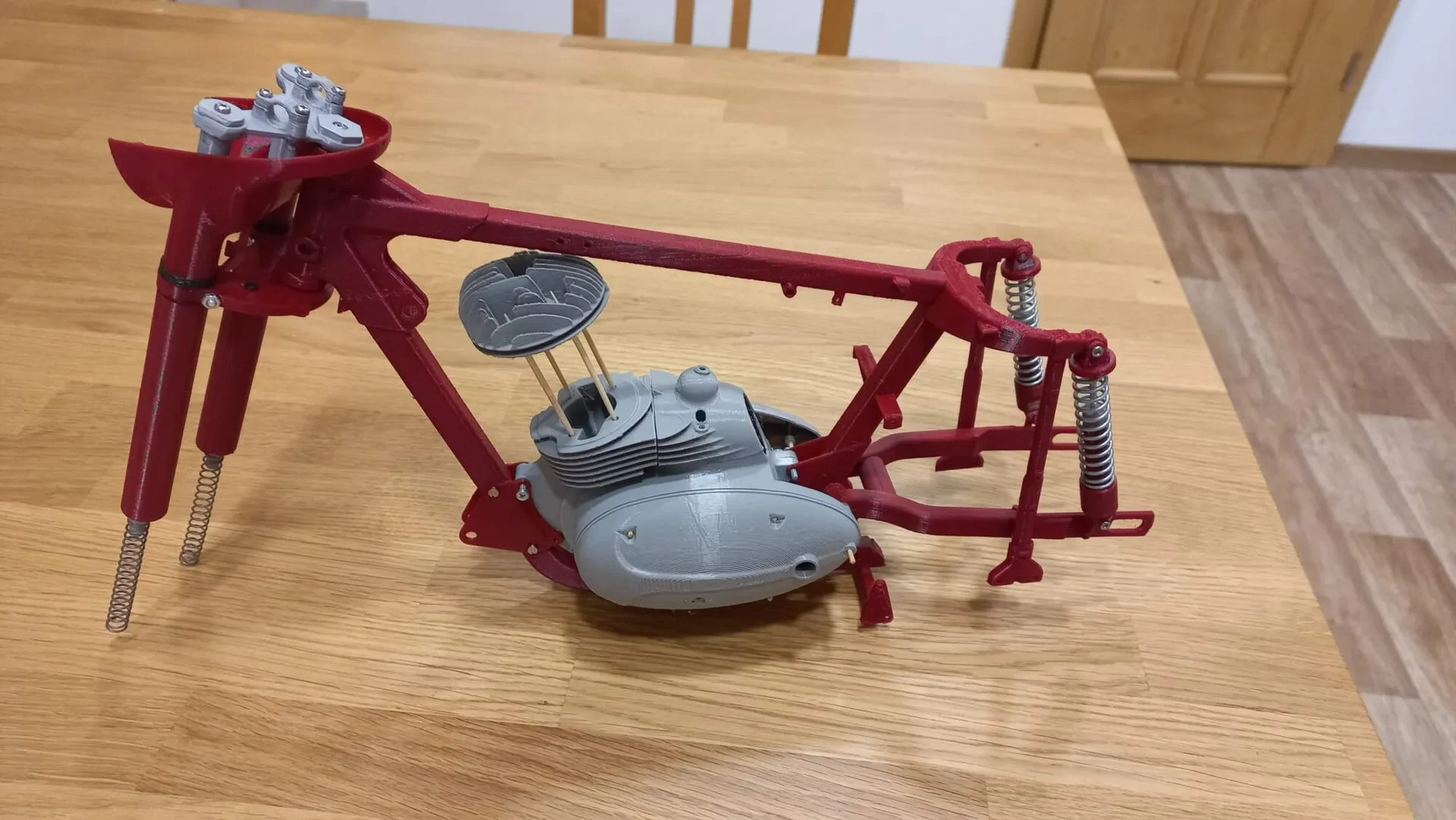

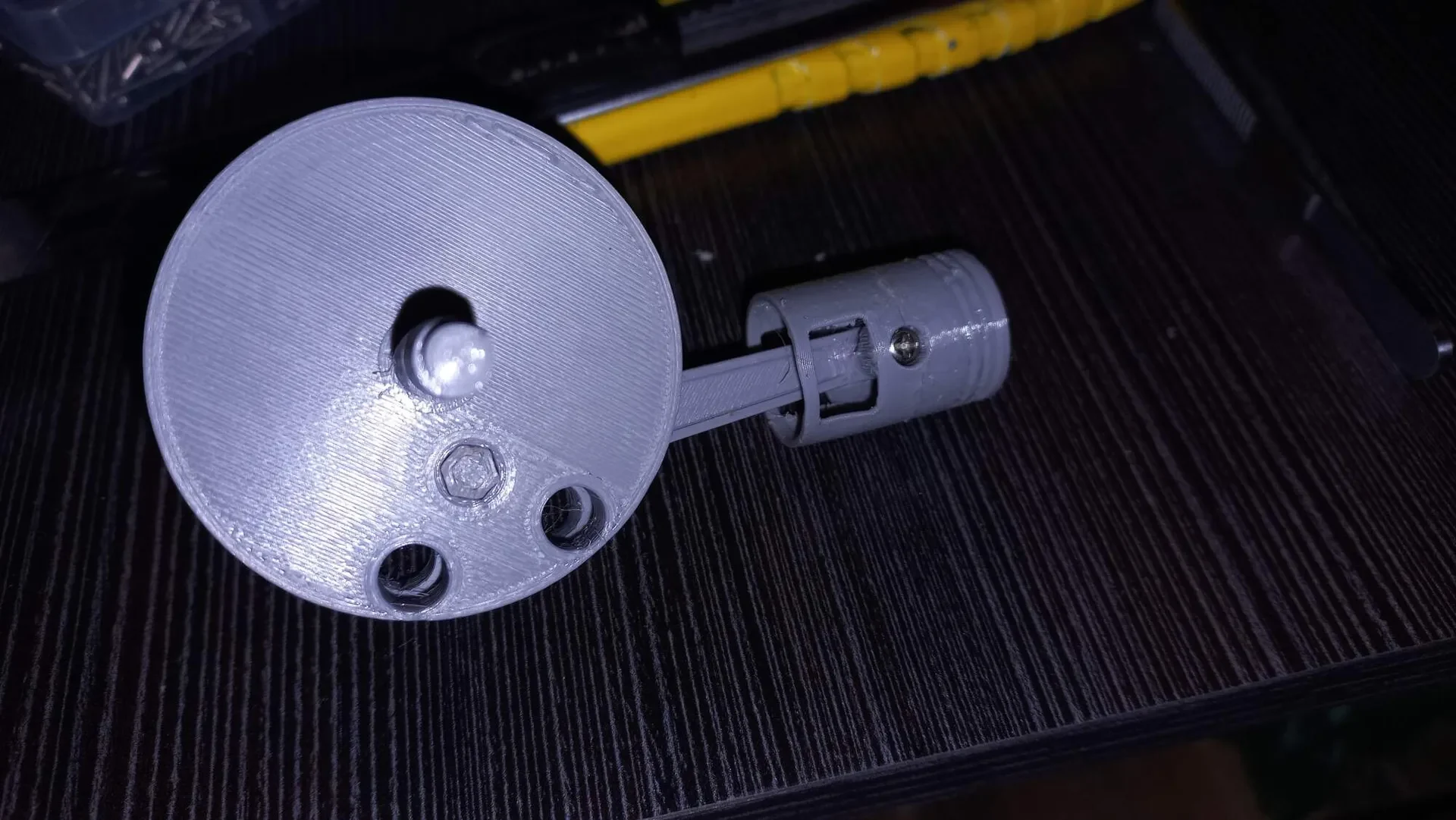

С нижней стороны проденьте переднюю оптику через внешнюю красную крышку и нижний держатель и вдавите ее в конус верхнего держателя.

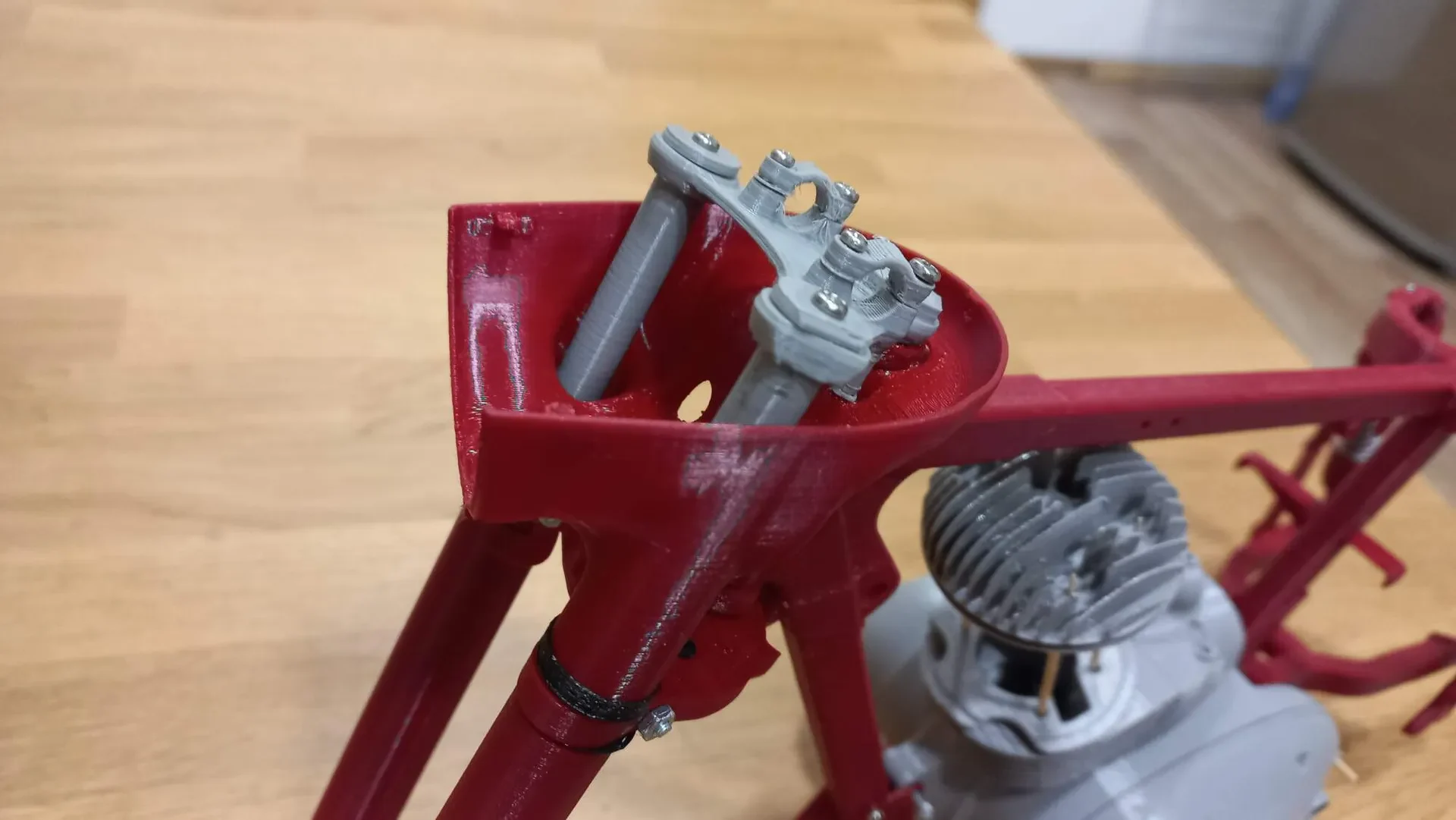

Вставьте top_holder_plate и винт M2,5-12. Верхняя_держатель_пластина должна быть ориентирована согласно рисунку ниже.
Убедитесь, что телескоп выступает на 15 мм из внешней красной крышки.
Затяните винт M2,5-20 нижнего держателя телескопа и винт M2,5-12 верхнего держателя телескопа. Телескоп должен быть зафиксирован и не двигаться.
Вставьте пружину в конус у нижнего края передней оптики. Пружина должна удерживать конус сама по себе. Если не держится, закрепите суперклеем или приварите паяльником.

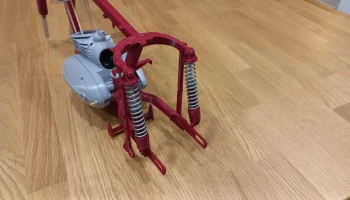

Теперь необходимо подготовить узлы «хромированных» крышек передних амортизаторов.

Вставьте 2 винта M1,6-5 в держатель переднего крыла и зафиксируйте их суперклеем.
front_fender_holder приклейте к right_telescope_slider и left_telescope_slider

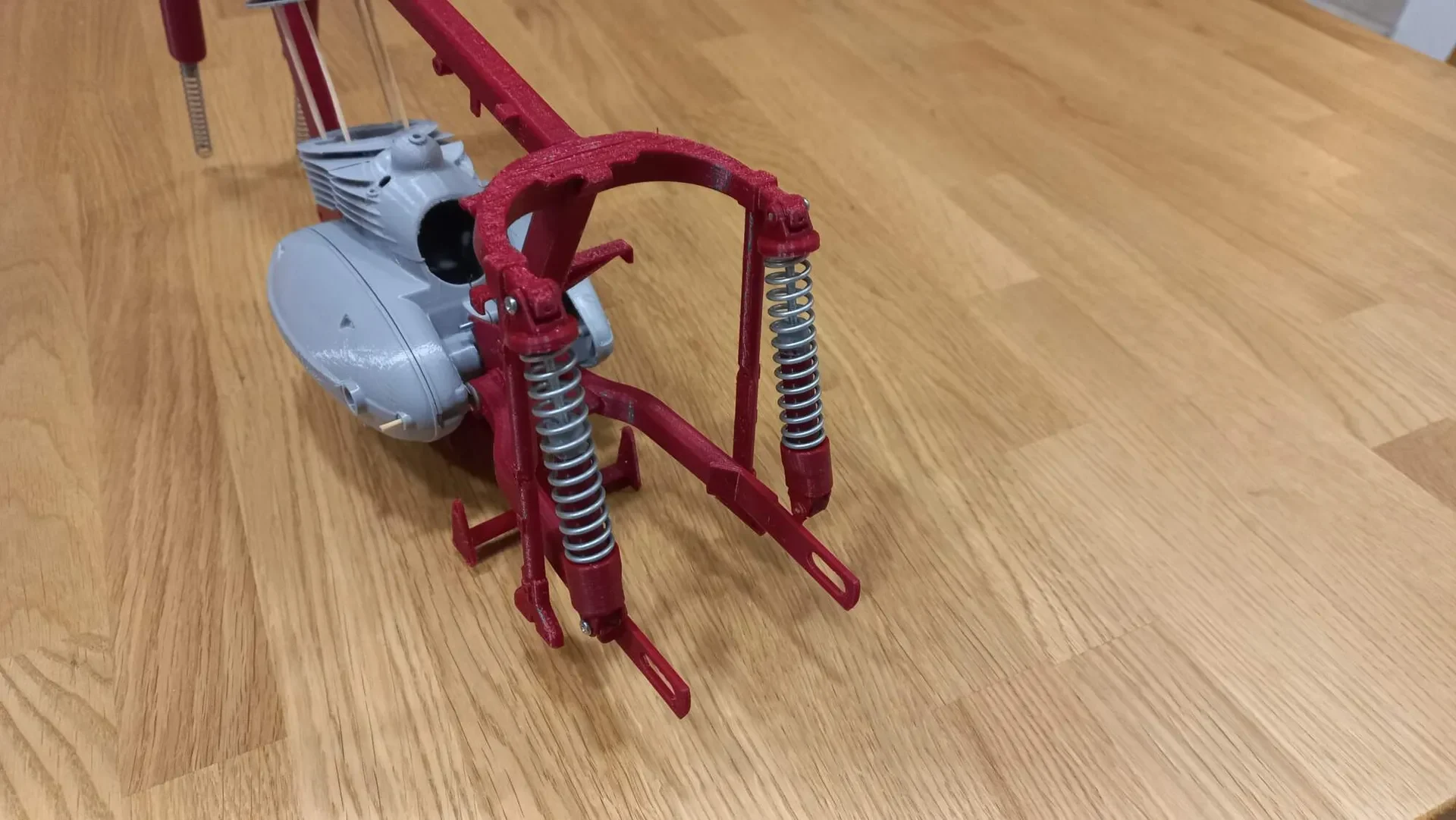

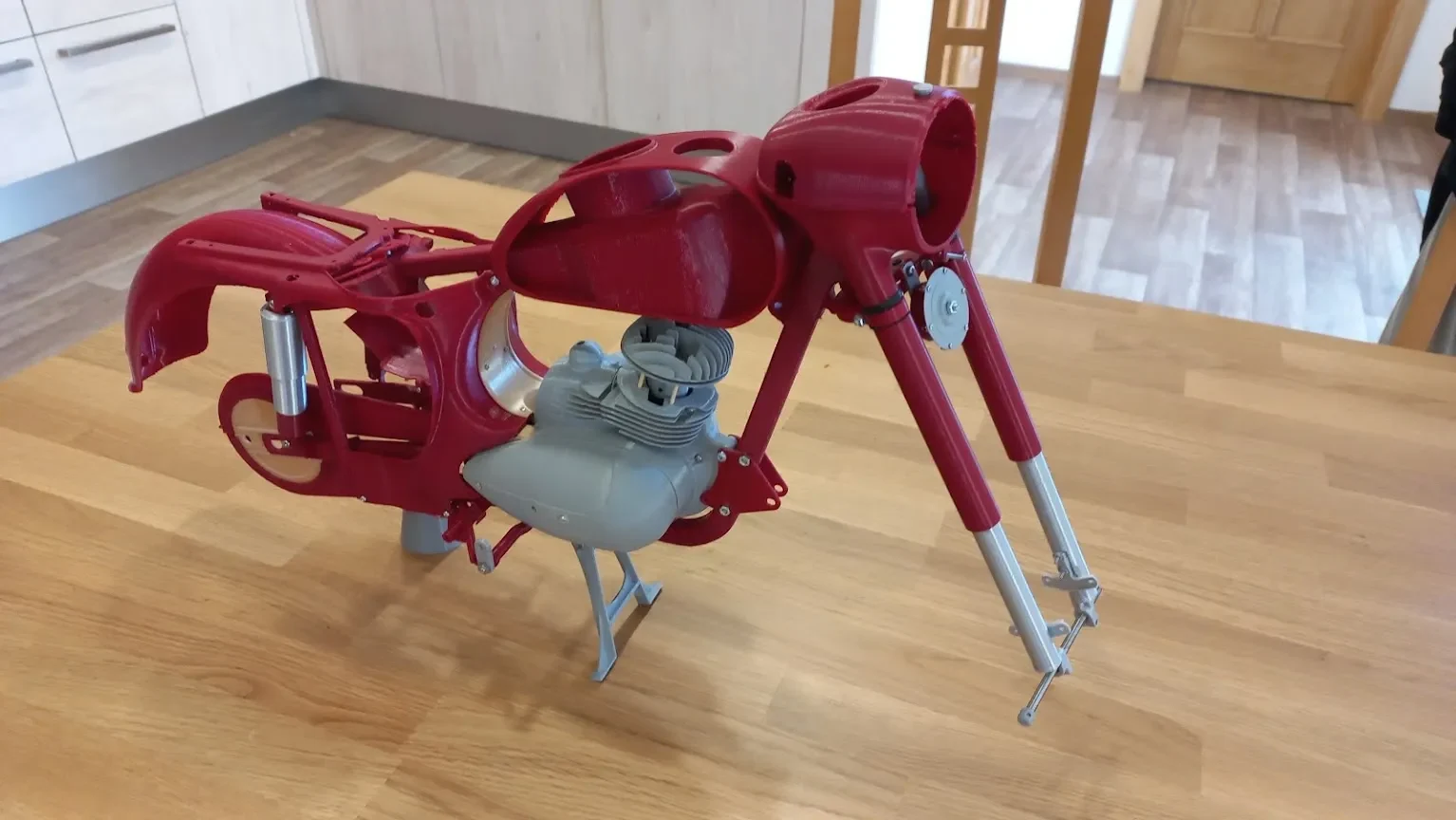

Оба узла вставляются в пружины передней вилки. При необходимости зафиксируйте их суперклеем.

во-вторых, мы можем продолжить завершение кадра

Инструкция по печати:
back_fork_axis_plug — 2 шт, PLA серый, заполнение 100%, слой 0,2.

необязательно

main_stand — 1 шт., PLA серый, заполнение 70%, слой 0,15-0,2
main_stand_holder — 1 шт., PLA красный, заполнение 100%, слой 0,2

Инструкция по сборке:

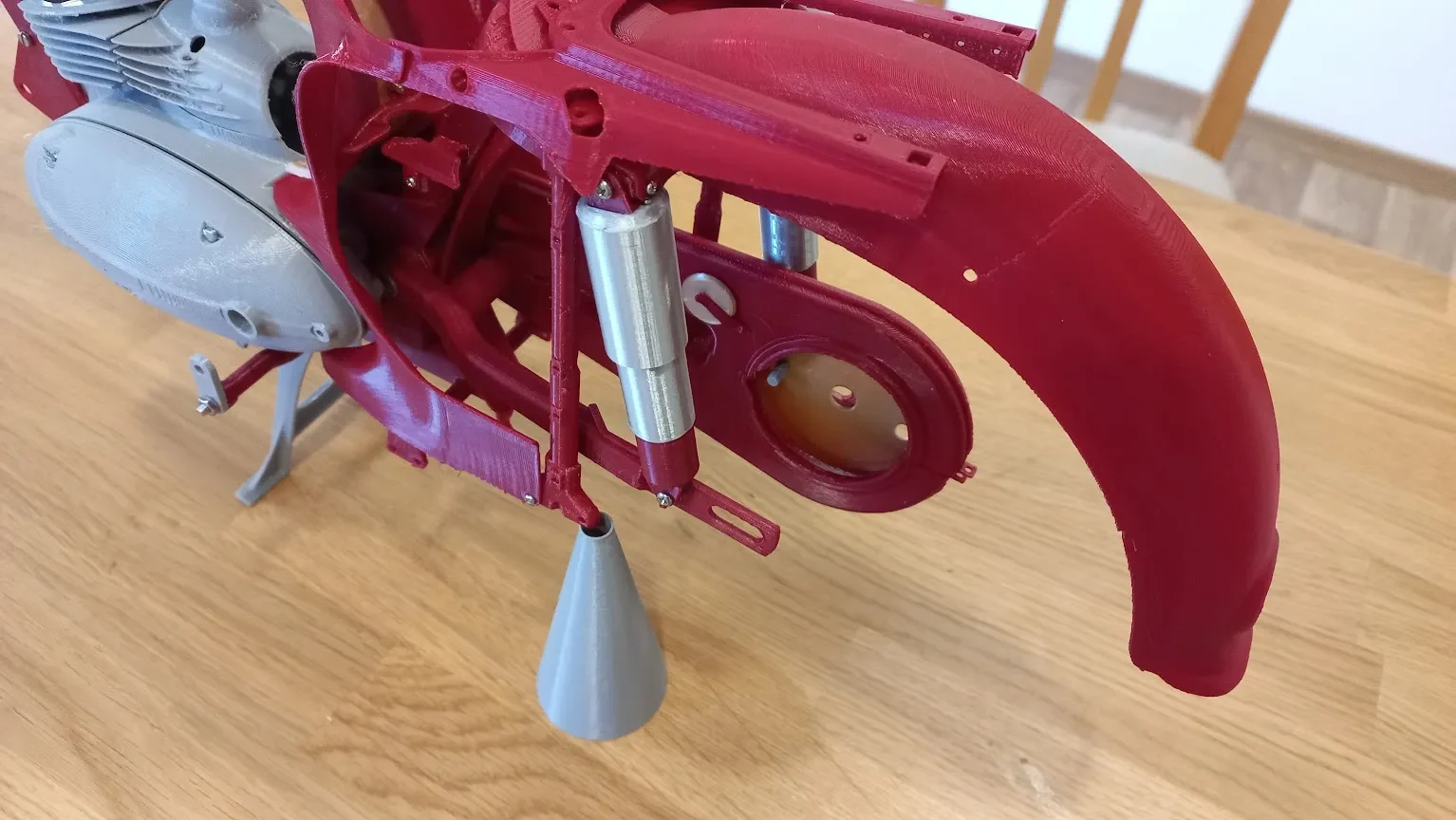

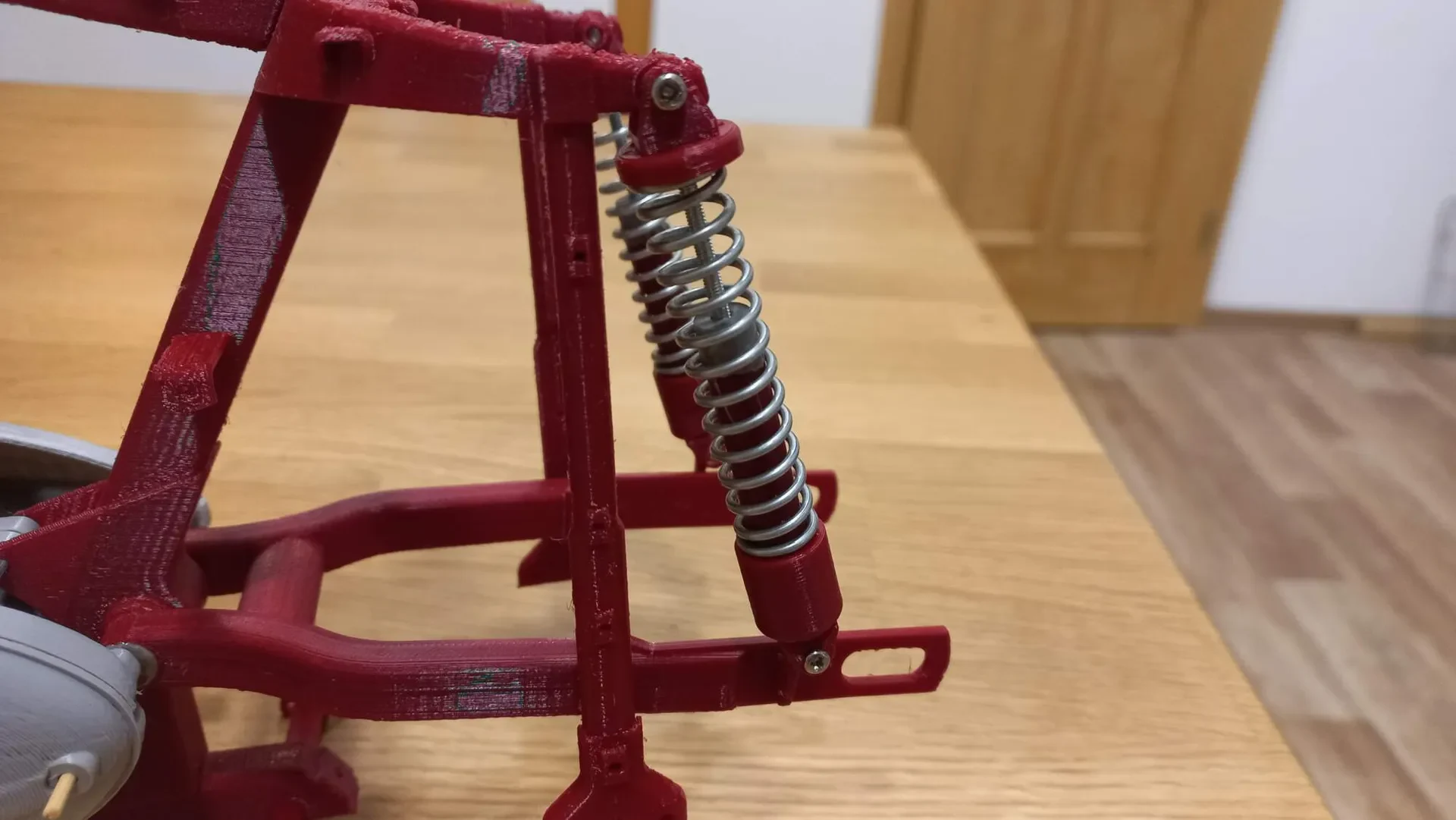

Используйте заднюю вилку_оси_заглушку, чтобы закрыть отверстия в задней вилке, куда вы вставили резьбовой стержень. Теперь он покажет, насколько точен ваш принтер. В противном случае заглушки не будут легко входить в отверстие. При необходимости слегка пришлифовать пробки. Зафиксируйте их суперклеем, а лучше приварите паяльником.
Теперь у вас есть два варианта. Прикрепляю файлы для изготовления основной подставки. Если вы планируете собрать только одиночный мотоц��кл, вам, конечно, нужно распечатать и установить основную подставку. если вы планируете мотоцикл с коляской, распечатывать его не нужно. Это зависит только от вашего выбора.

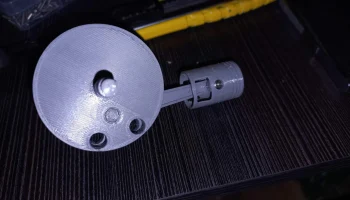

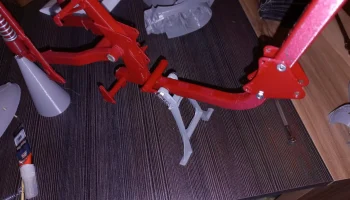

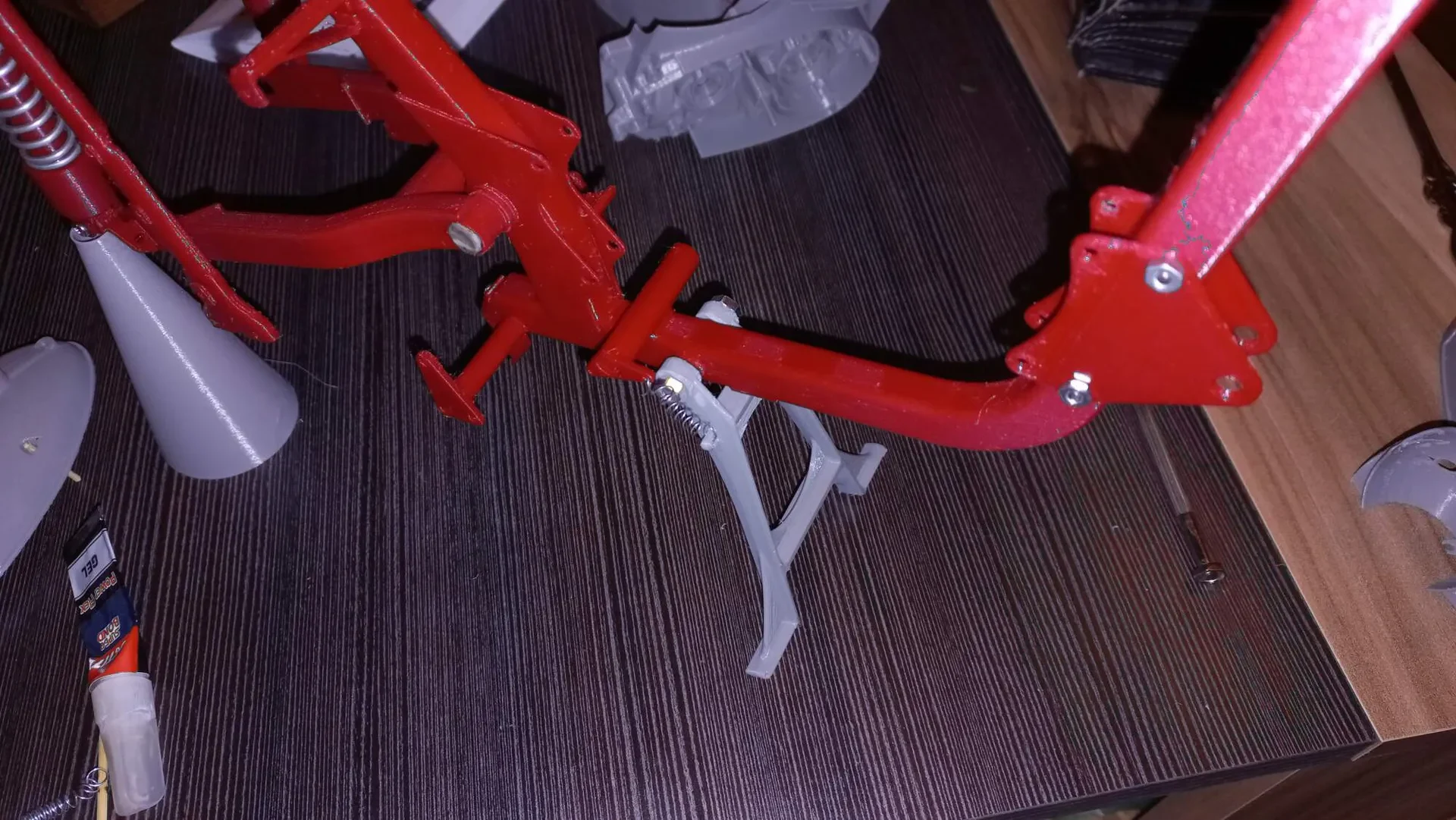

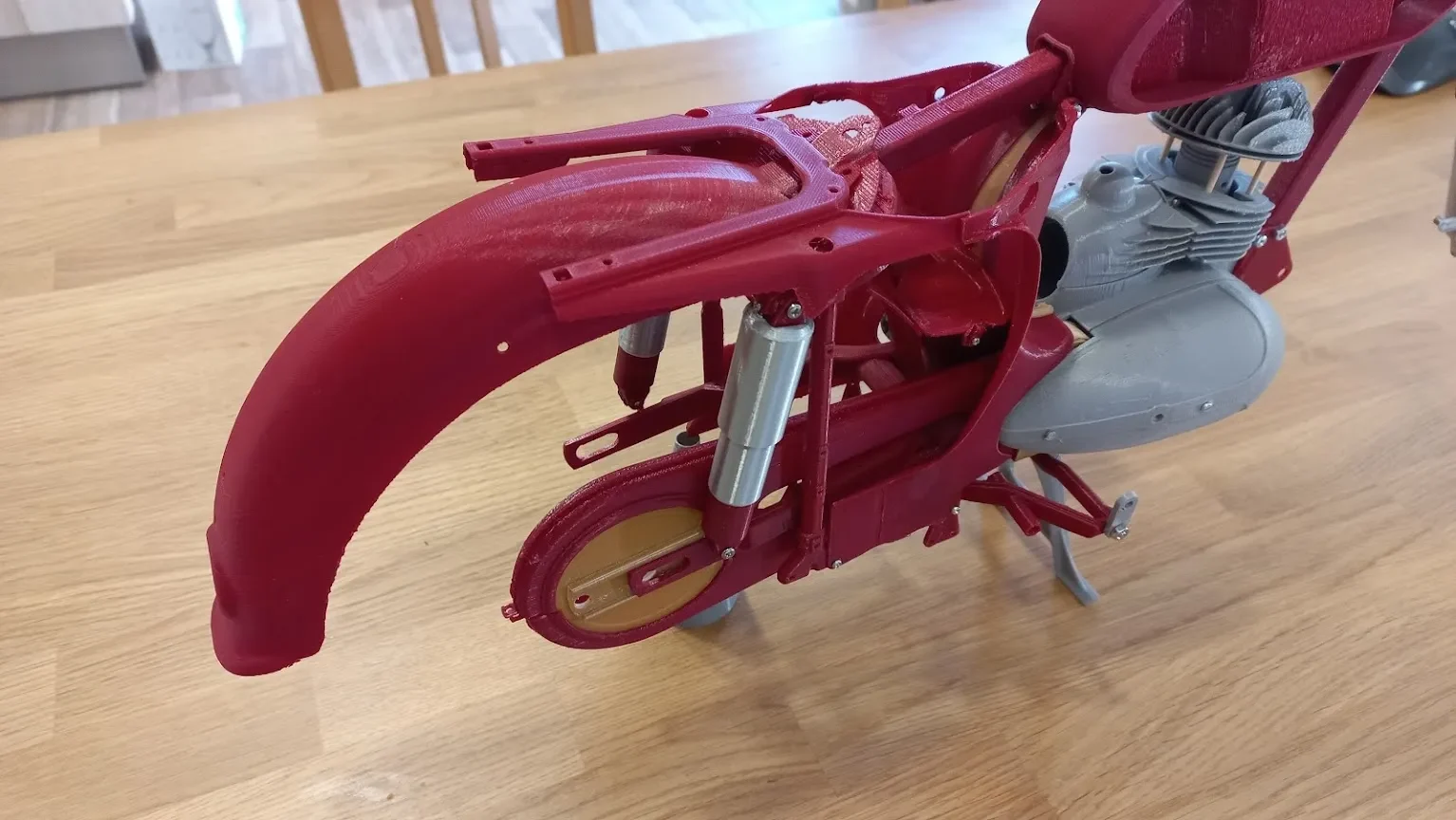

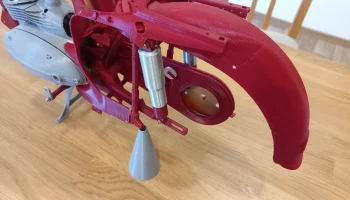

Для сборки основной подставки вам понадобится винт М4-25 и низкая гайка М4. В качестве возвратной пружины рекомендую использовать укороченную пружину от ручки. Подвесьте пружину одной стороной к проушине на подставке, а другой стороной к правому держателю подножки. Смотрите фото. Пружина должна быть достаточно длинной, чтобы удерживать подставку в поднятом положении.

Используйте сверло диаметром 1,5 мм, чтобы очистить и откалибровать отверстие в раме, и закрепите держатель main_stand_holder винтом M2-5.
