Съемник/инструмент для снятия шарикоподшипников......

Инструмент для снятия подшипников, напечатанный на 3D-принтере

Простой инструмент для извлечения шарикоподшипников из гнезд.

проект GitHub

Форки и запросы на включение приветствуются! Раскошелитесь на github!

Краткое руководство

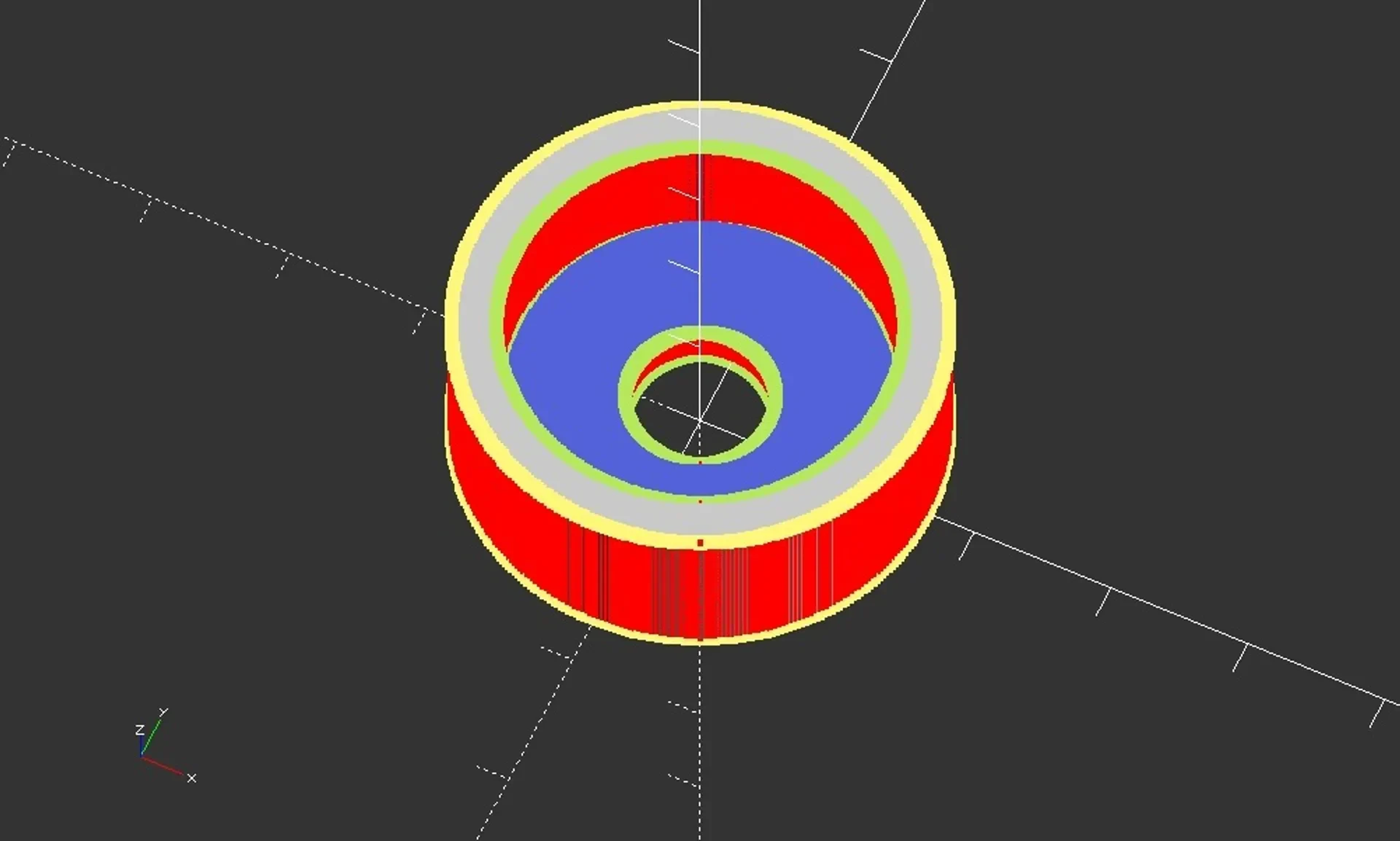

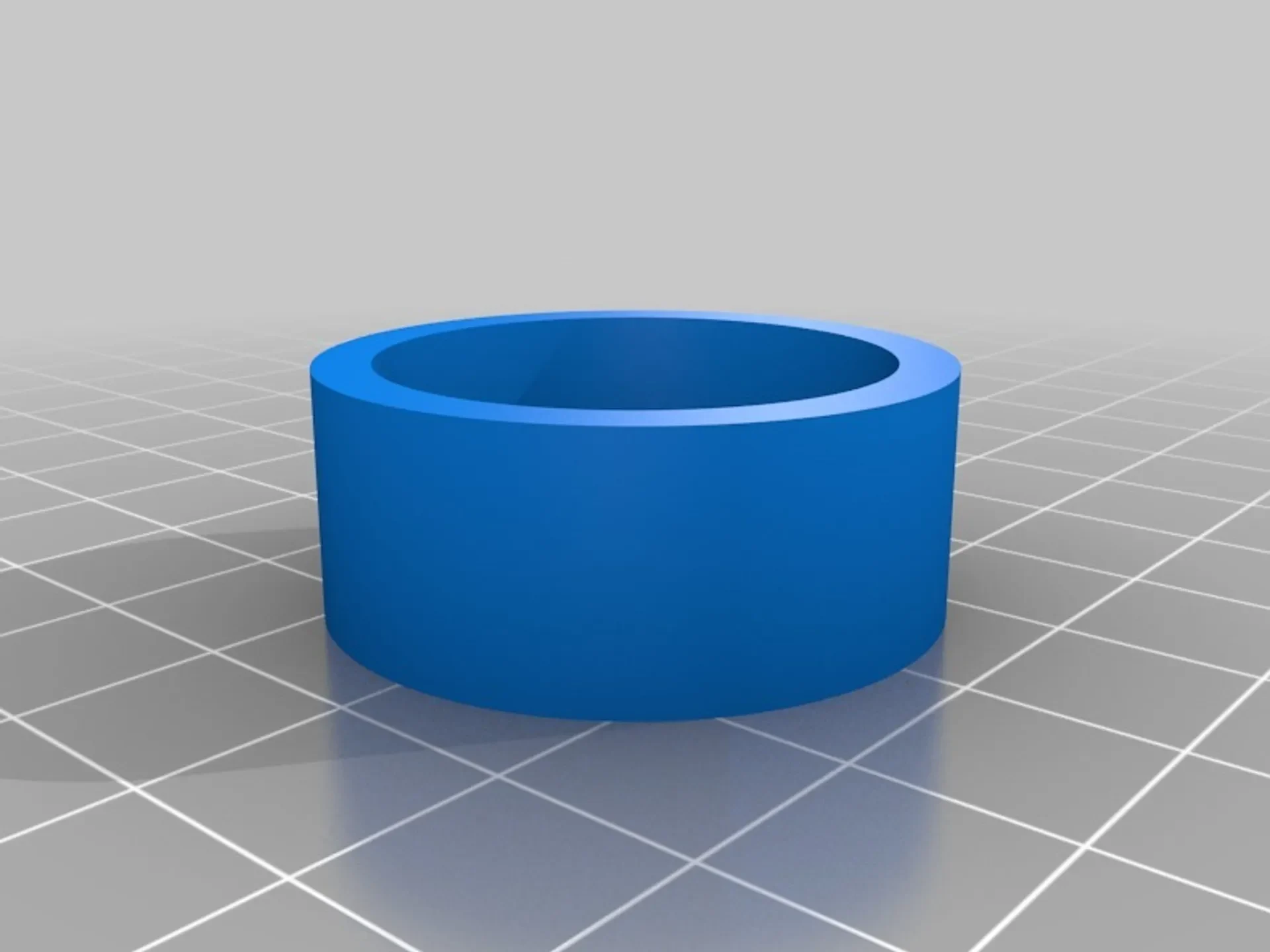

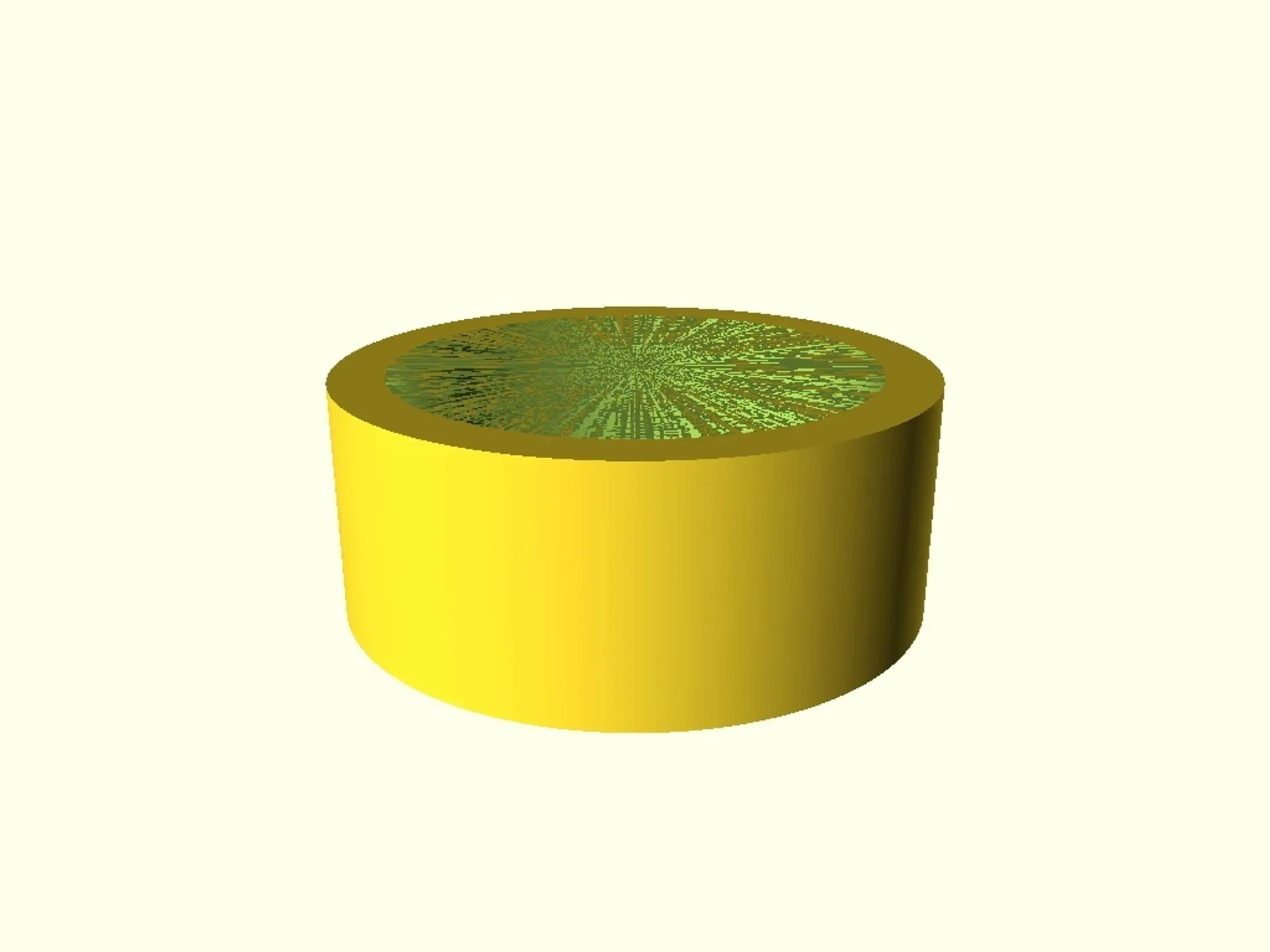

Предоставленные файлы STL поддерживают подшипники типа 6000. Если вам нужно что-то еще, использу��те OpenSCAD и измените переменные поверх файла.
Также вам понадобится болт, шайбы и винт для болта. Возможно, вам захочется убедиться, что шайба на закрытой стороне инструмента по крайней мере такого же размера, как сам инструмент.

CUBE Stereo 120 HPA мой режим 2015 года

Основная причина, по которой я создал этот проект, заключалась в том, чтобы иметь возможность снять шарнирные подшипники моего CUBE Stereo 120 HPA, модельного года 2015. К сожалению, рама была построена таким обр��зом, что обычные/коммерческие инструменты нельзя использовать, поскольку рама не является полностью плоской вокруг подшипника.

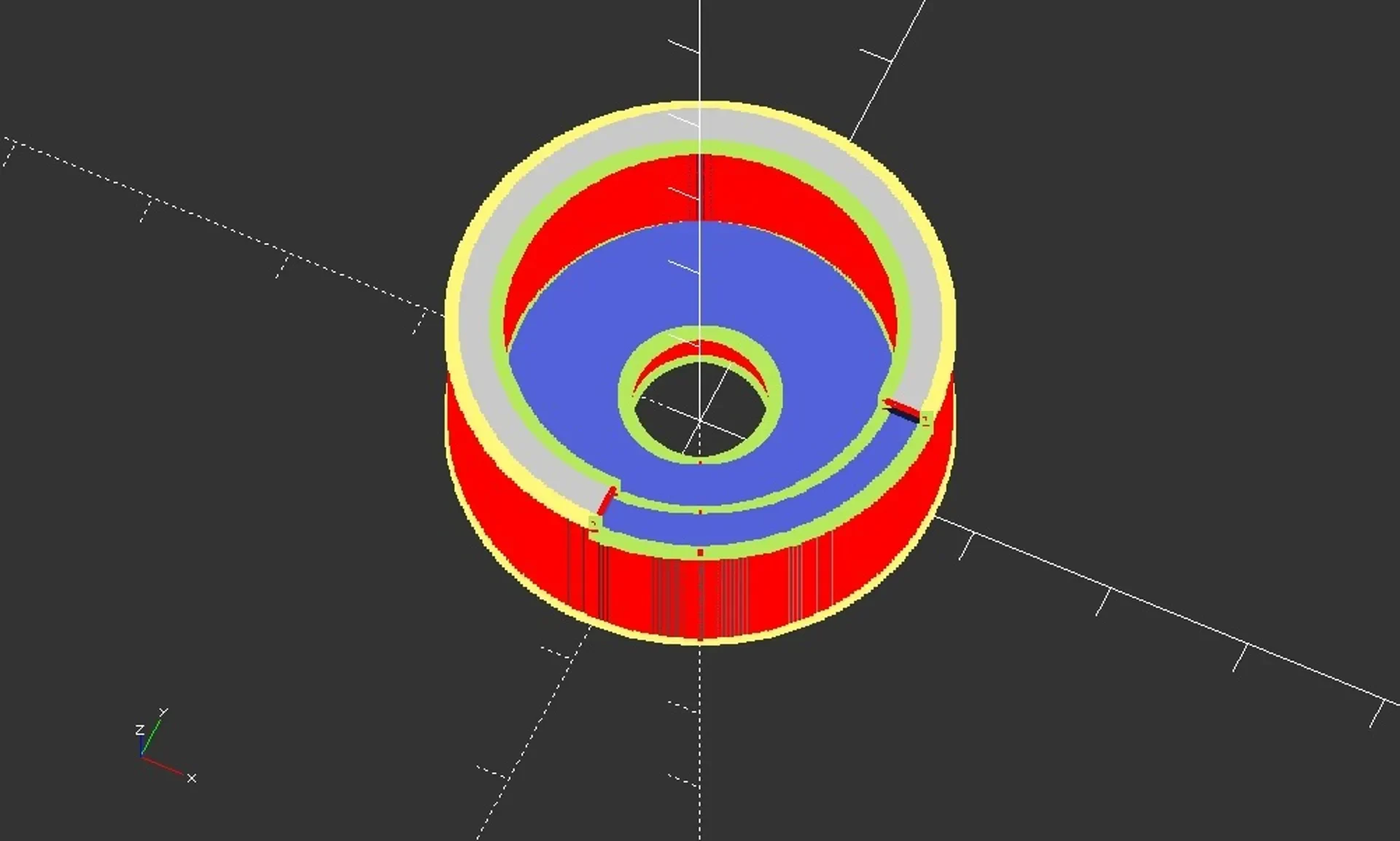

Таким образом, в файле OpenSCAD есть возможность включить режим «кубик-велосипед», который по сути удаляет немного материала на 1/4 инструмента. Вы можете включить/отключить эту функцию по мере необходимости и изменить высоту удаляемого материала.

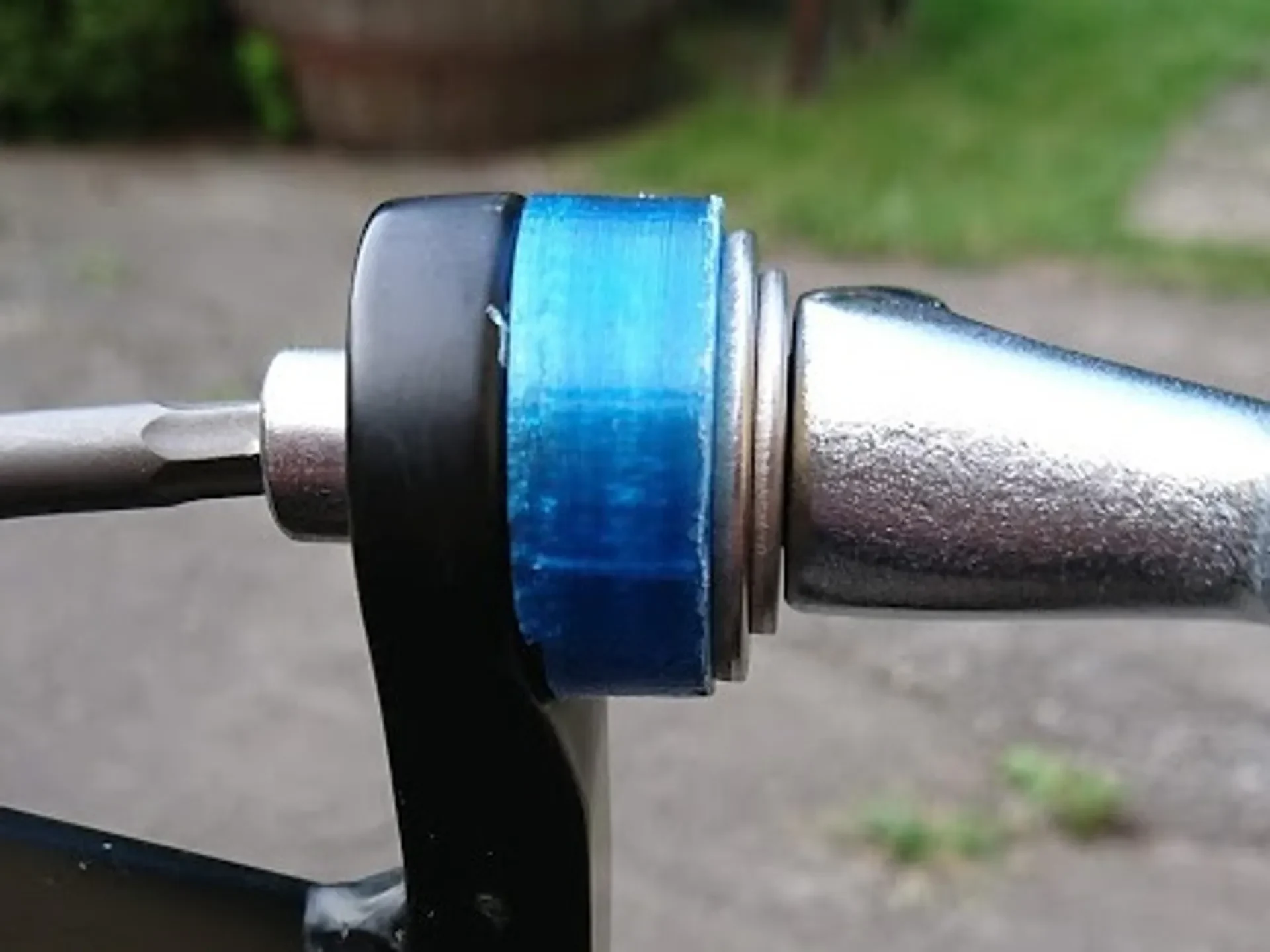

инструмент в использовании
авторские права и лицензия

Copyright © 2018 Бернд Зеймец bernd@bzed.de

Лицензия: Creative Commons Attribution-ShareAlike 4.0 Международная.

Настройки печати

Бренд принтера:

Креативность

Принтер:

CR-10

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2 мм

Заполнение:

50% Три-Шестиугольник

Примечания:

Я использовал PETG, высота слоя 0,2 мм, 50% заполнение Tri-Hexagon, стенки 3 мм (по сути, вы хотите, чтобы стены, воспринимающие нагрузку, были прочными, шайба, которую вы кладете сверху, будет распределять давление по ним), без вентилятора. Возможно, потребуются поля, если они напечатаны в PETG.

Категория: Ручные инструменты
