Коляска Velorex 560

Привет.

Вот продолжение моего самого большого проекта — строительство Jawa-ČZ 250/353.02 Kývačka. Бесплатная 3D-модель велосипеда доступна здесь: https://www.printables.com/cs/model/738743-project-jawa-cz-kyvacka-25035302-part-no1-frame.

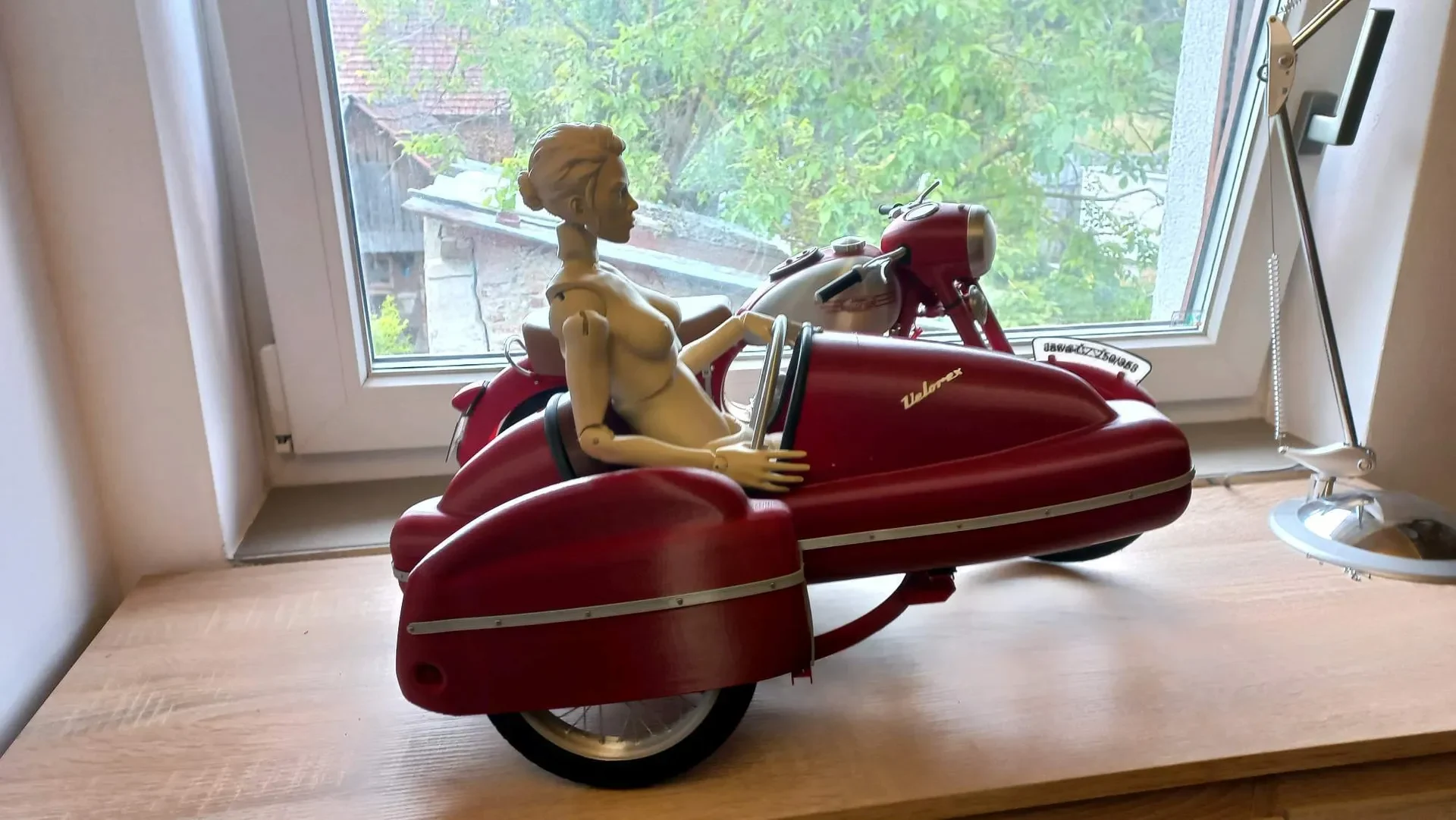

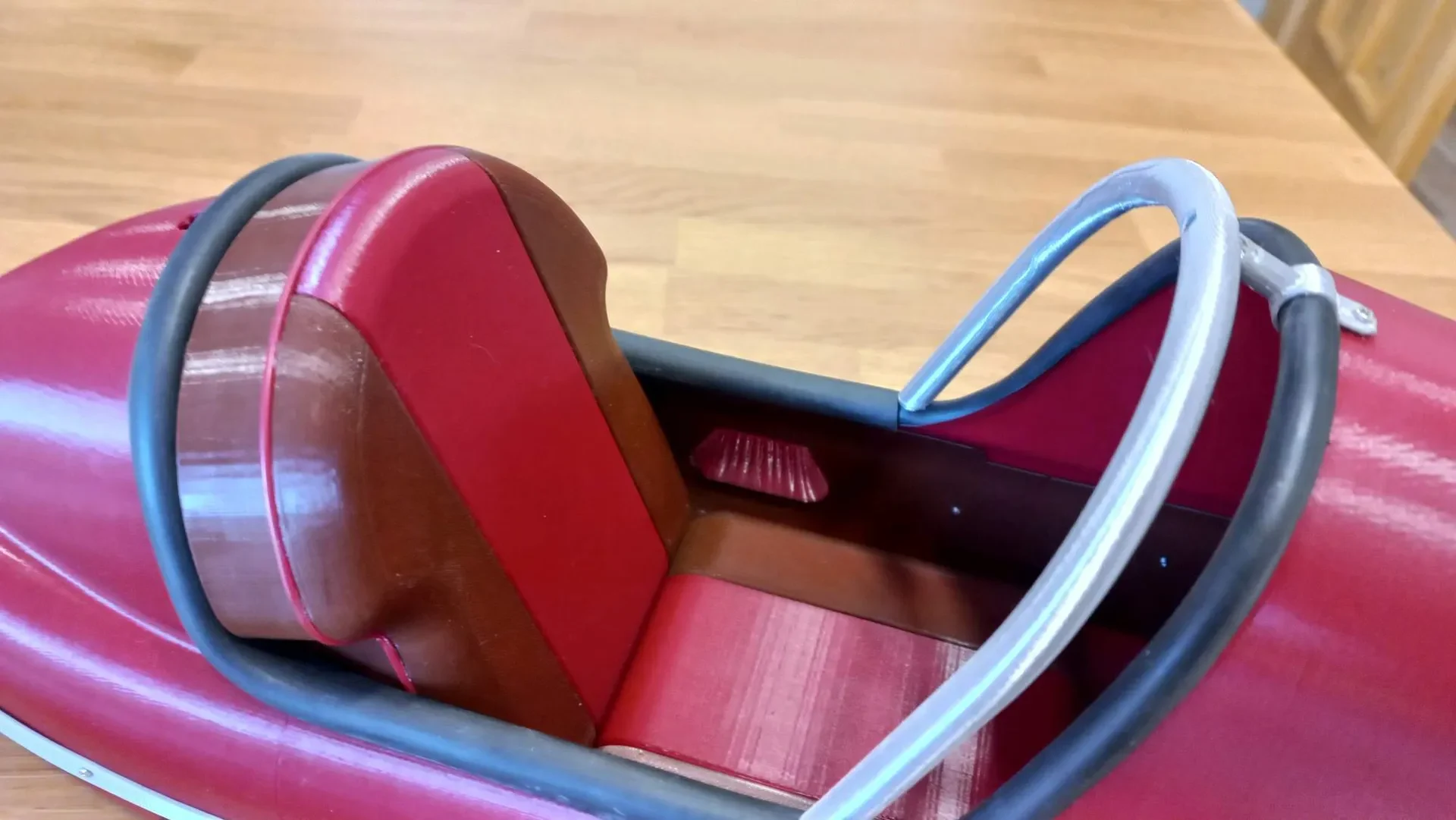

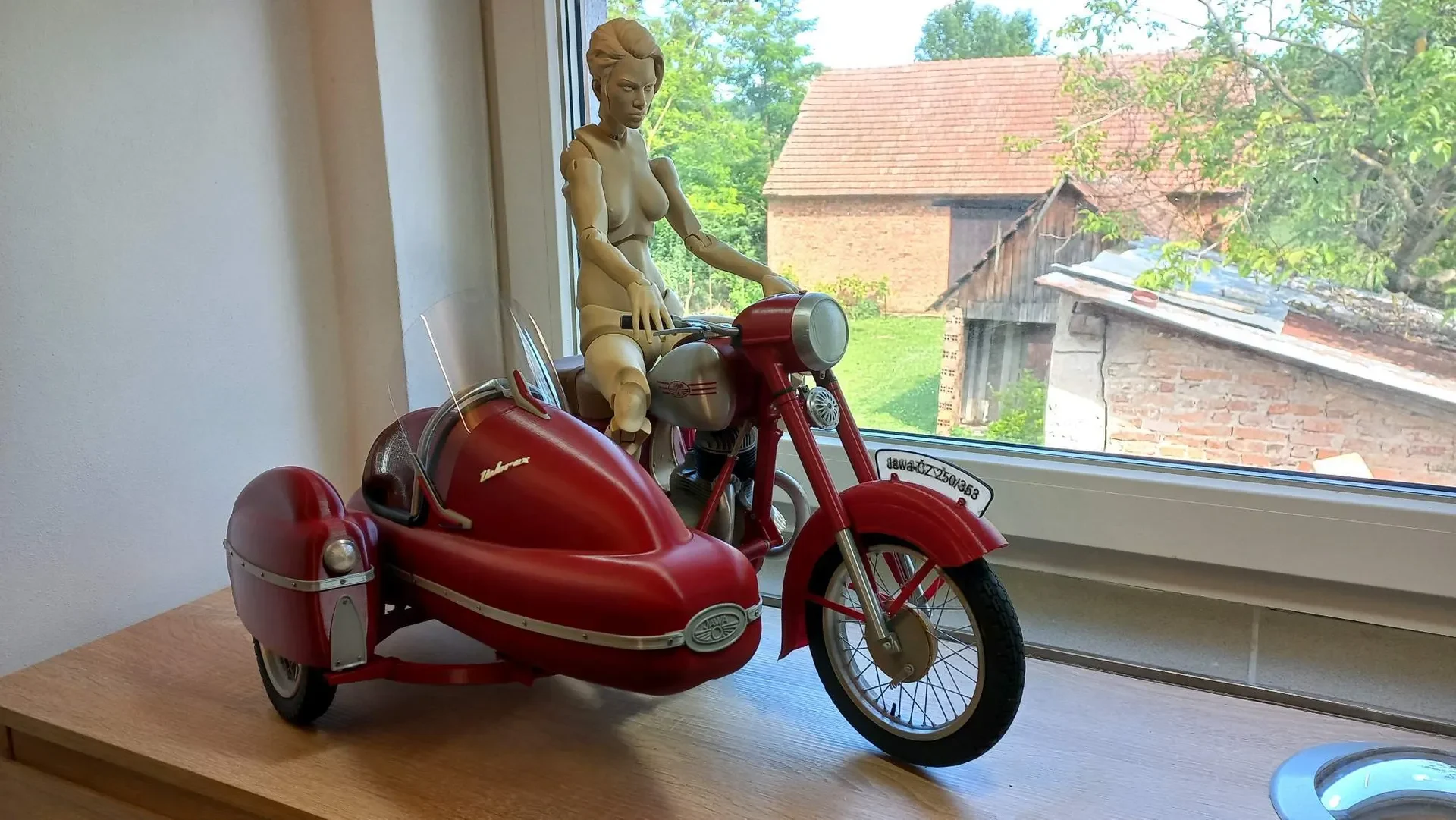

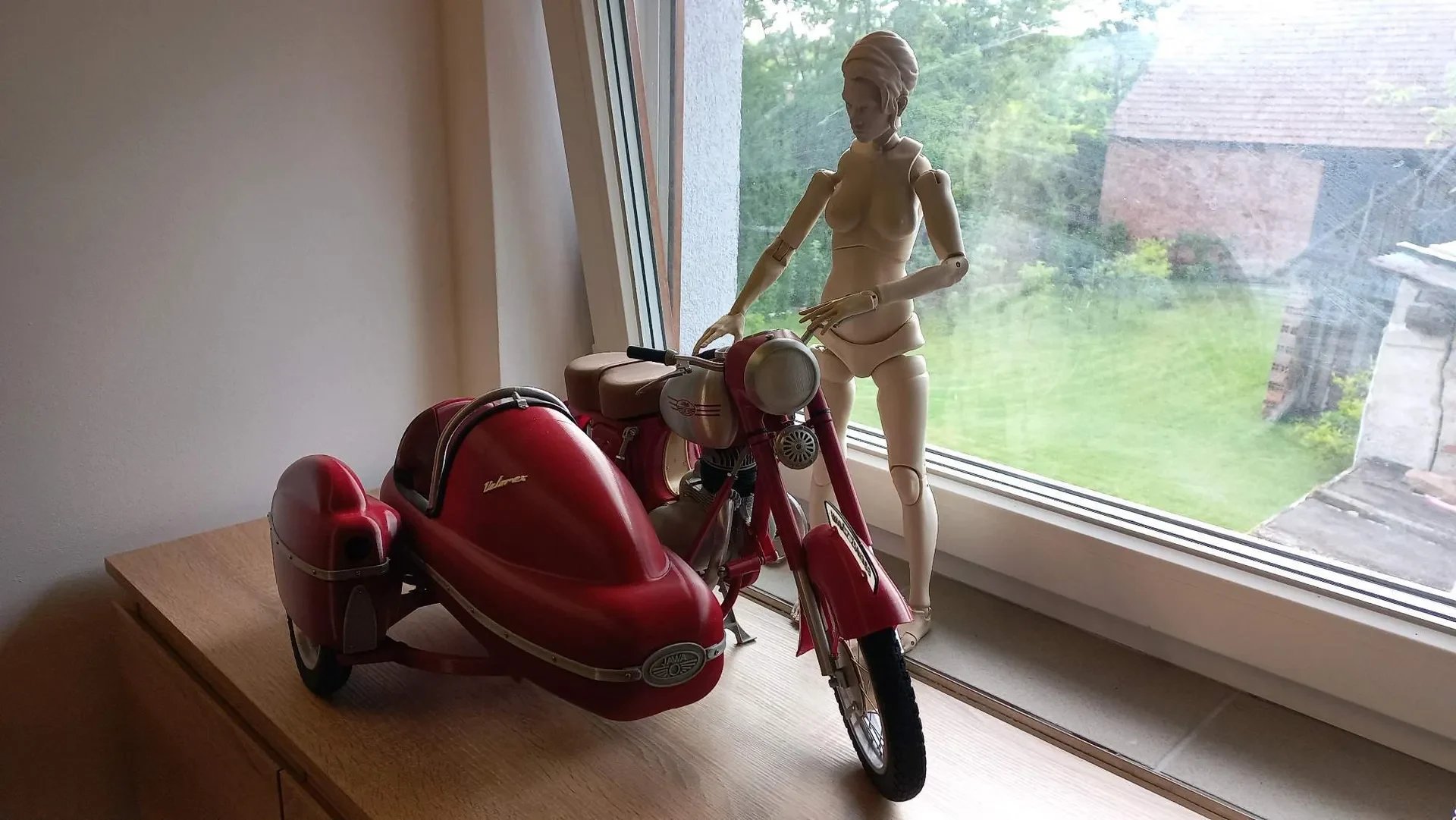

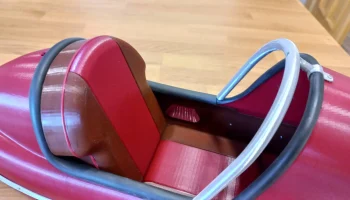

На сегодня я подготовил коляску для велосипеда. Это полная 3D-модель коляски Velorex 560, изготовленная в 1957-1975 (прототип 1956) года в Чехословакии.

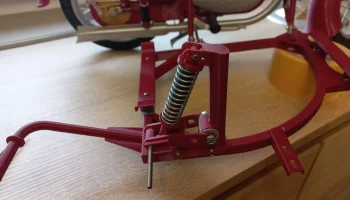

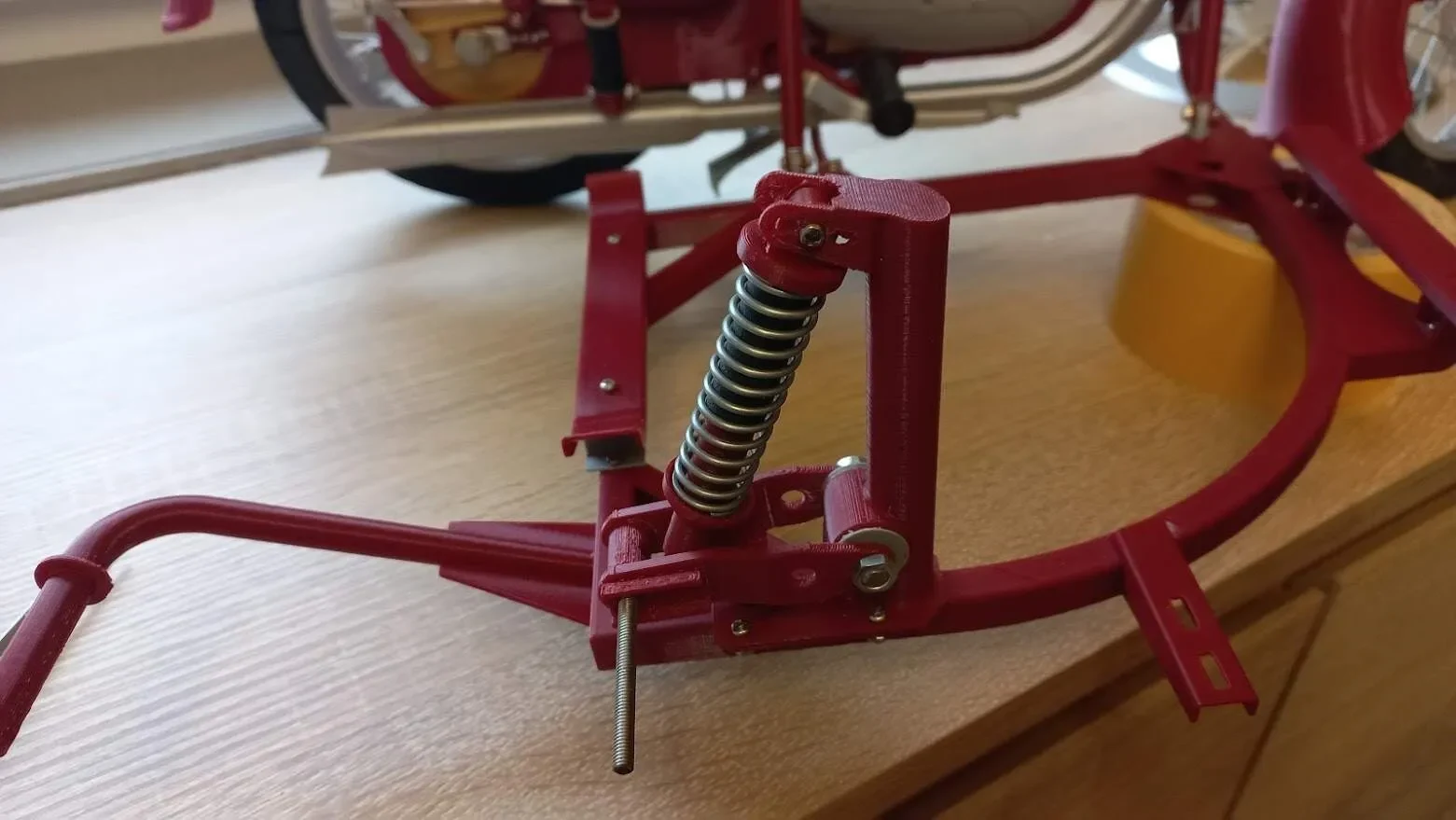

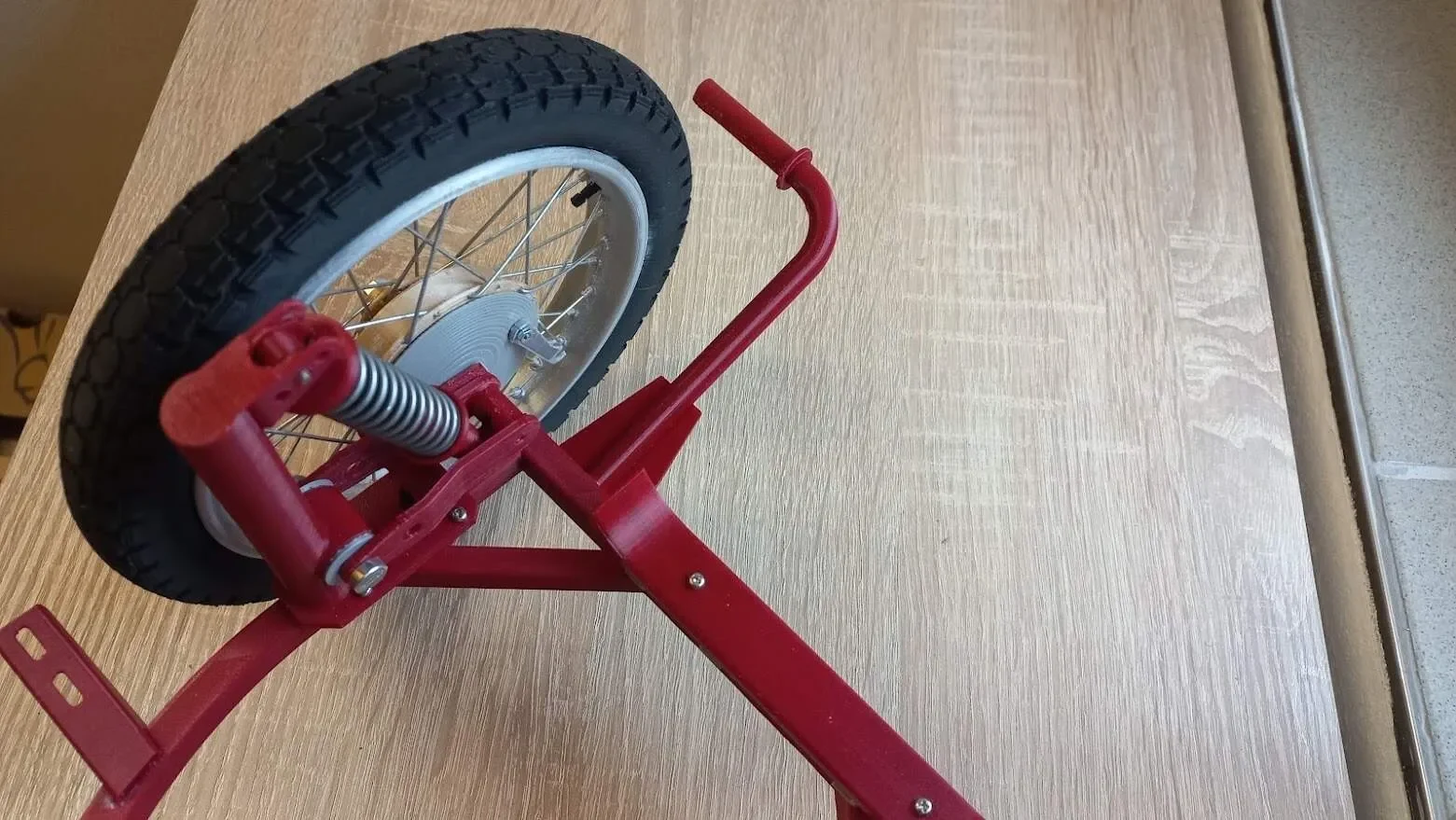

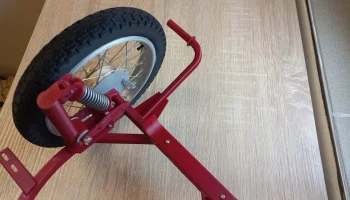

Как и любое другое транспортное ��редство, Velorex 560 в процессе производства претерпел множество конструктивных изменений. В качестве образца для своей модели я выбрал более поздний вариант с винтовой пружинной подвеской, поскольку он проще в изготовлении и сохранится качание колес, как в настоящей коляске.

Для печати я выбрал масштаб 1:3,33 (конечно, в виде велосипеда), чтобы для сборки можно было использовать настоящие болты и гайки.
Поэтому следует рассчитать, что для изготовления вам потребуются метчики М1-М6, которые будут использоваться для создания резьбы в печатаемых деталях. Вам также понадобятся микроотвертки и шестигранные ключи.

К сожалению, для 3D-печати FDM модель пришлось упростить и добавить множество мелких деталей, которые невозможно было напечатать.

Учтите, что длина велосипеда составляет более 60 см, а ширина с установленной коляской вырастет примерно до таких же размеров! Вес увеличивается с 1,5 кг (одиночный велосипед) до 3 кг (1,5 кг велосипед + 1,5 кг коляска). При таком большом весе с передней вилкой мотоцикла уже будут проблемы. Ожидайте облегчения переднего колеса — в идеале оставьте основную подножку велосипеда, чтобы выдержать этот вес.

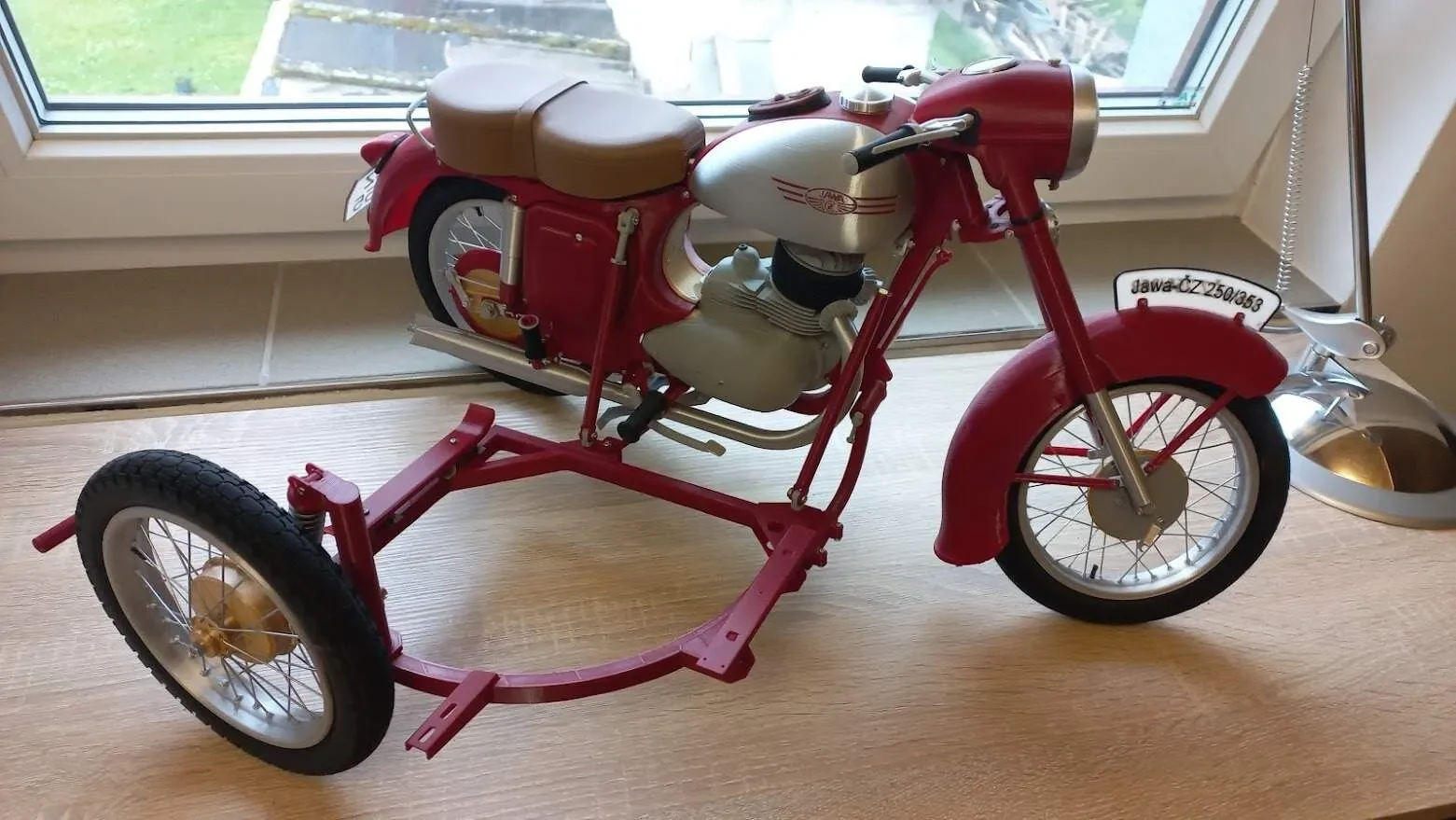

Как и настоящую коляску, эту модель можно в любой момент отсоединить от мотоцикла. Точки крепления полнос��ью функциональны и имеют достаточные размеры, чтобы выдержать вес коляски.

Но хватит о вступлении. Перейдем к строительству...

Как обычно, модель состоит из больших частей, но также и из очень маленьких, поэтому обратите внимание на описание и прилагаемые изображения. Как обычно, будьте предельно осторожны во время самой сборки и работайте медленно и осторожно.
Если вам удалось повредить или сломать какую-то деталь, несмотря на повышенную осторожность, следует «приварить» ее паяльником, а не приклеивать суперклеем.

Если вам нужно больше фотографий для лучшего понимания, вы можете увидеть здесь:

https://www.rajce.idnes.cz/jawarmaniak/album/jawa-tisk

1-й кадр

Инструкция по печати:

frame_velorex_1 — 1 шт., красный PLA, заполнение 40%, слой 0,15-0,2.
frame_velorex_2 — 1 шт., PLA красный, заполнение 40%, слой 0,15-0,2.
frame_velorex_3 — 1 шт., PLA красный, заполнение 100%, слой 0,15-0,2.

Инструкция по сборке:

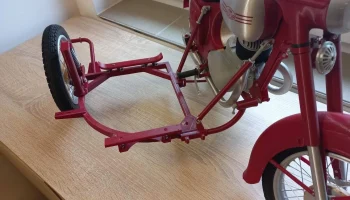

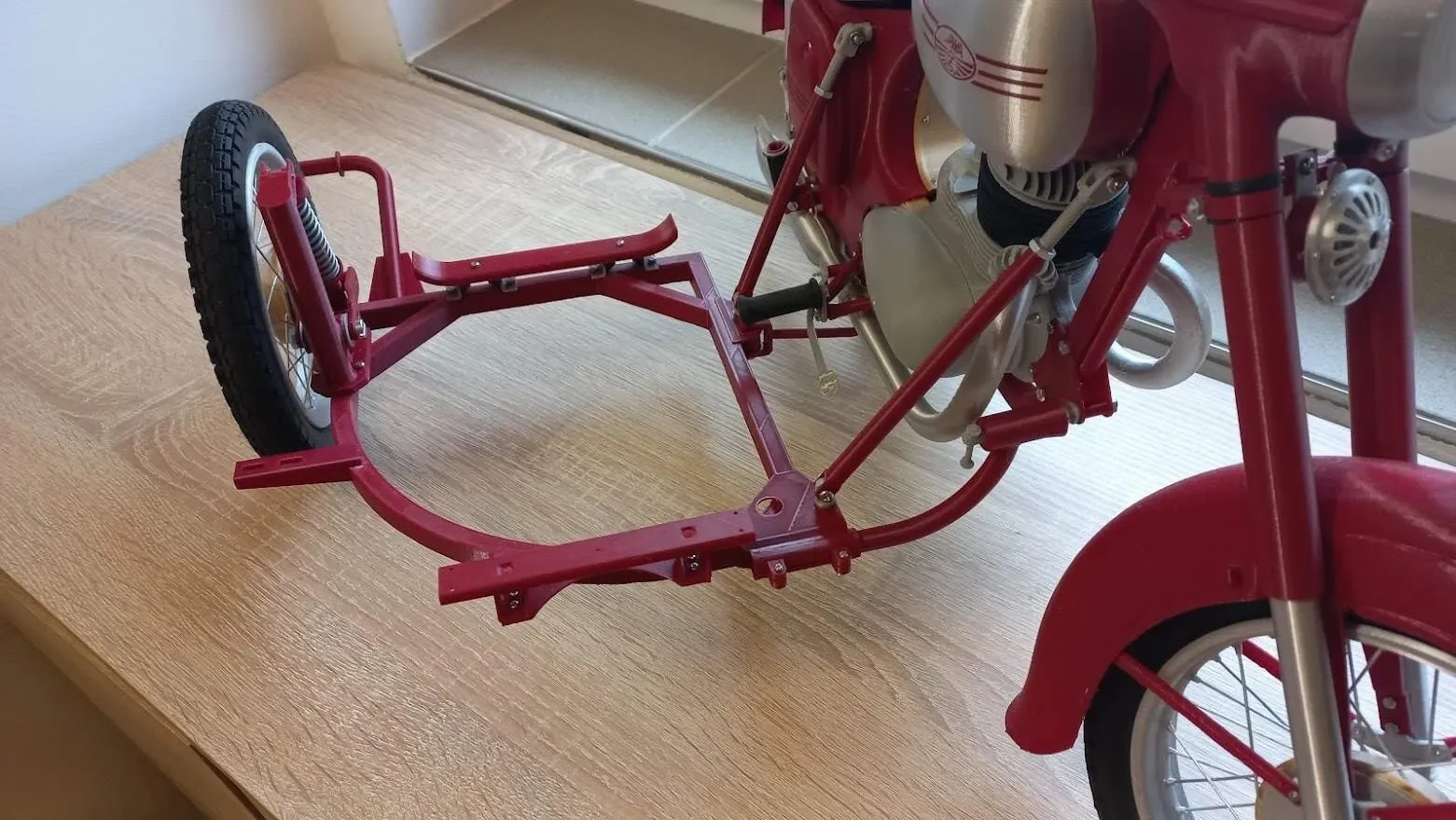

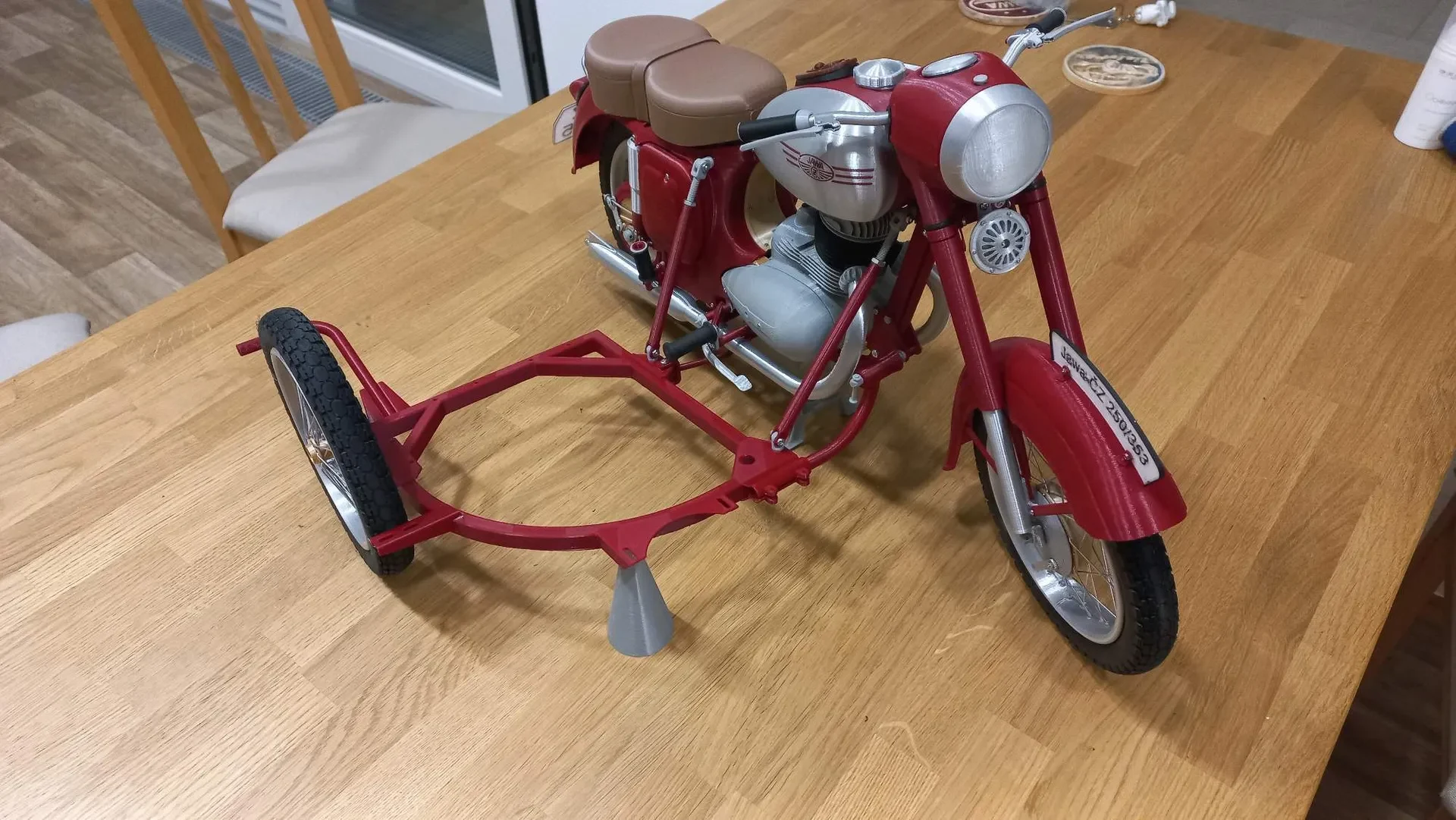

Рамка подготовлена для печатной формы Prusa Mk3/4. Он разделен на 3 части. Frame_velorex_1.stl необходимо разместить на пластине, как показано на рисунке ниже. Если у вас пластина меньшего размера, вам придется разделить файлframe_velorex_1.stl в слайсере на более мелкие части.
После печати удалите все подставки и склейте все 3 части рамки в одну суперклеем.

И… на данный момент это все. Можете с нетерпением ждать следующей части.

Вторая часть доступна здесь: https://www.printables.com/cs/model/862690-sidecar-velorex-560-part-no2-connecting-rods.

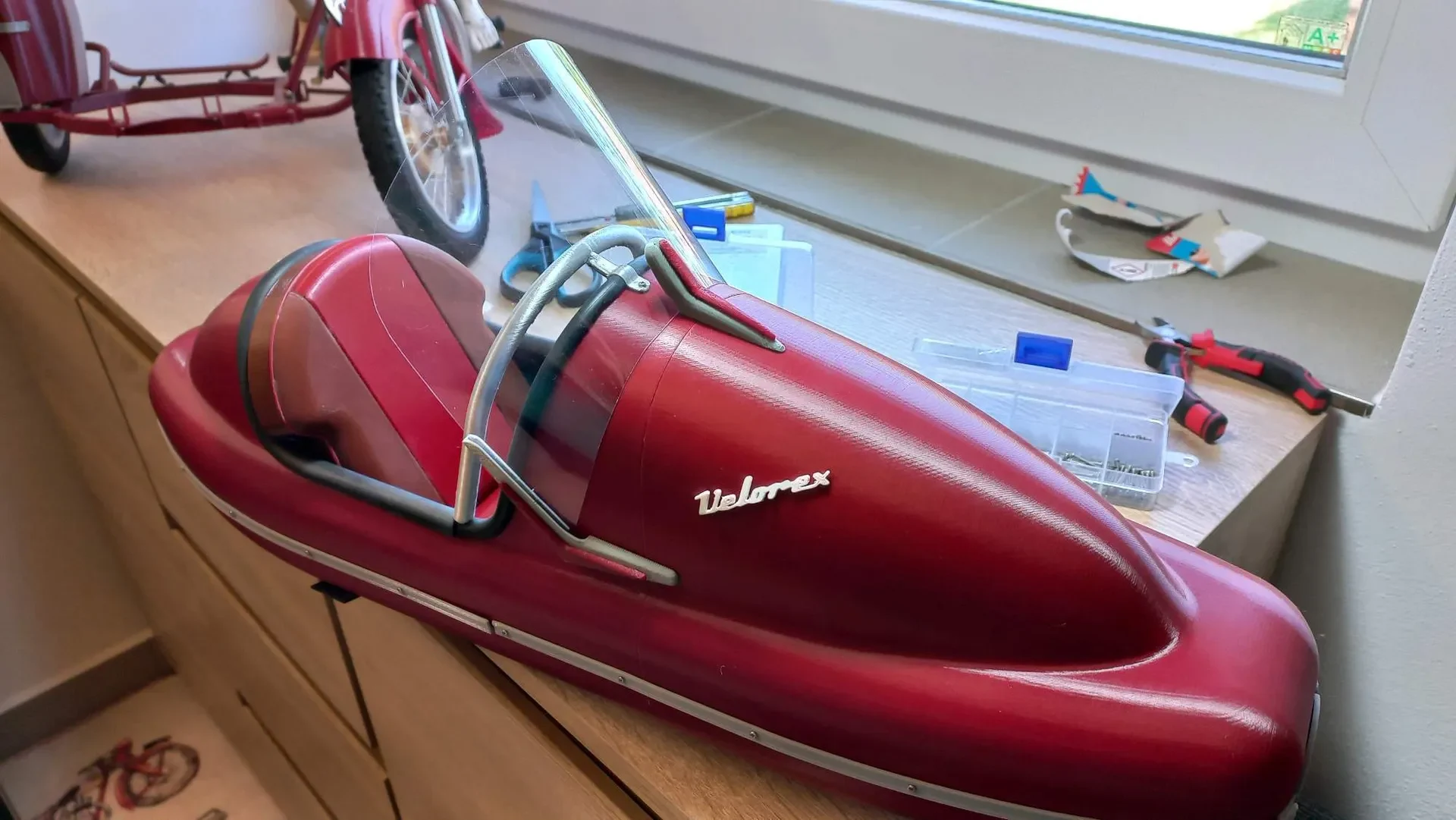

Третью часть можно найти здесь: https://www.printables.com/model/888136-sidecar-velorex-560-part-no3-the-sidecar-body-and

Четвертую часть можно найти здесь: Sidecar Velorex 560 — ДЕТАЛЬ №4 — Подвеска колес + основные держатели кузова od autora Jawarmaniak | Создайте и создайте модель STL | Printables.com

5-ю часть можно найти здесь: Sidecar Velorex 560 — ДЕТАЛЬ №5 — Интерьер автомобиля Jawarmaniak | Создайте и создайте модель STL | Printables.com

6-я часть доступна здесь: https://www.printables.com/model/916971-sidecar-velorex-560-part-no6-last-one-lights-plexi
