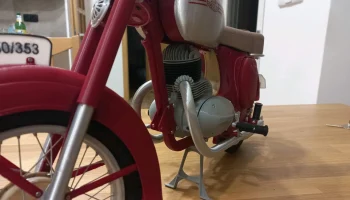

Проект JAWA-ČZ KÝVAČKA 250/353.02 - ЧАСТЬ №10 - ПОСЛЕДНЯЯ...

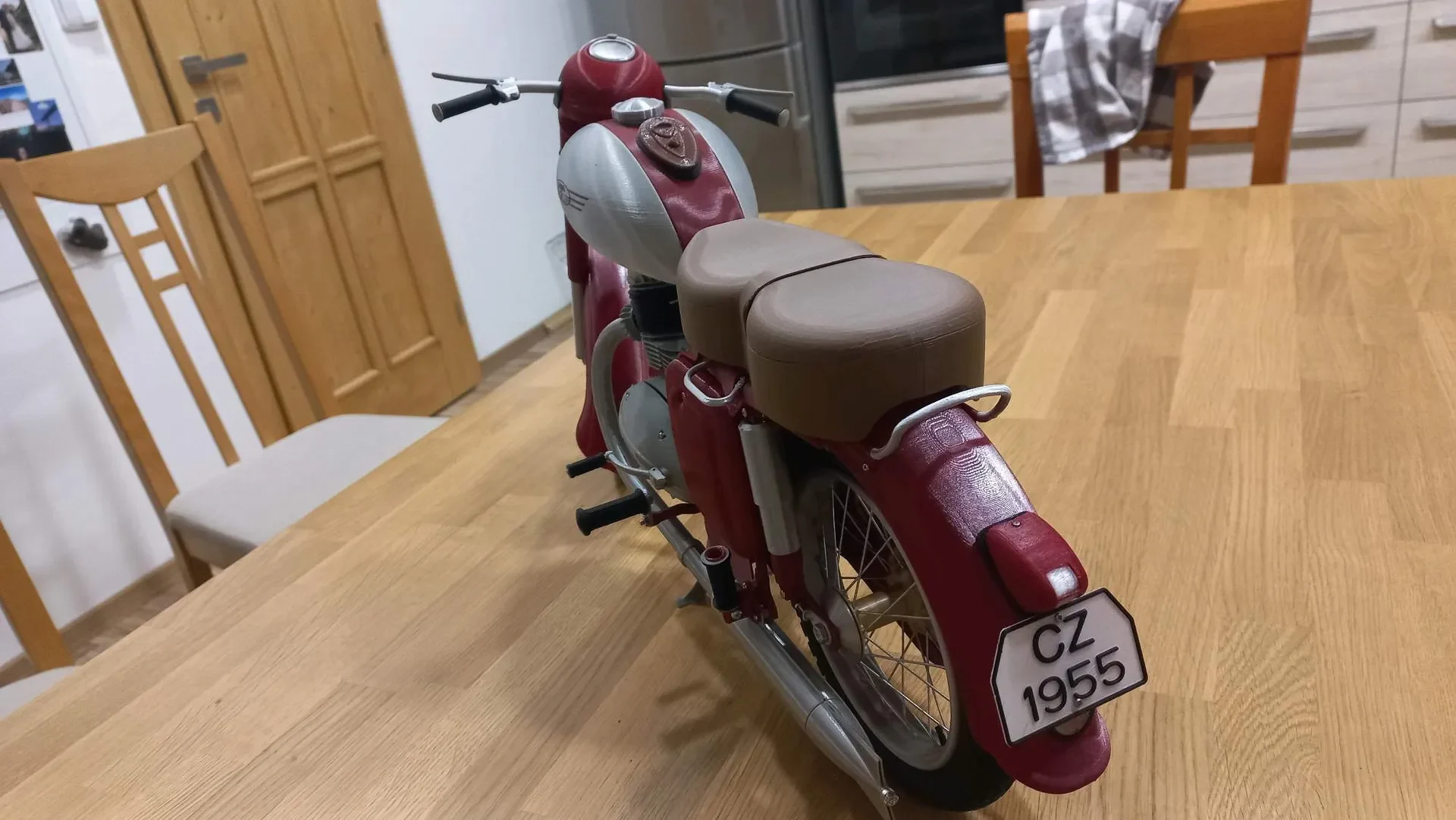

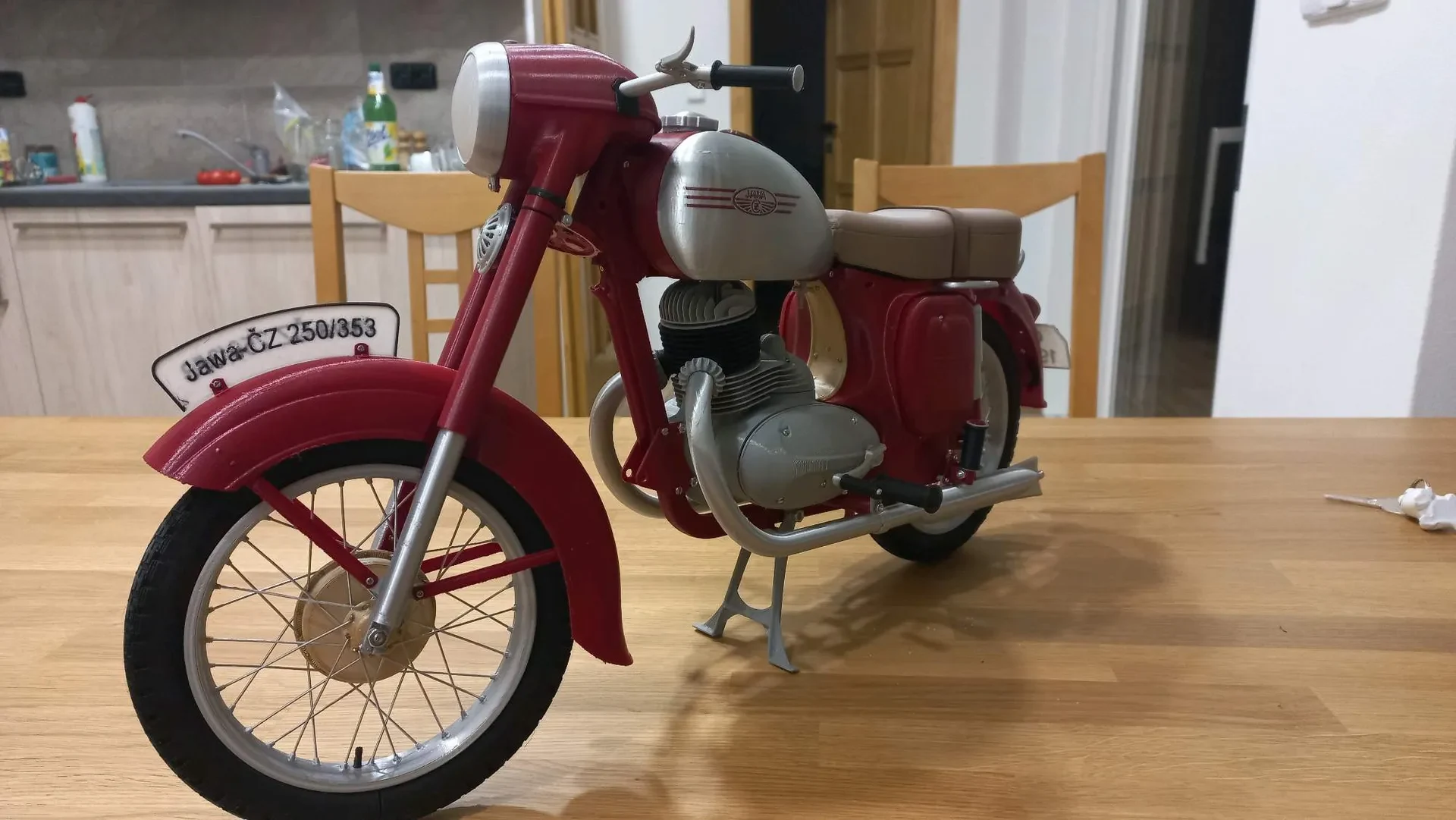

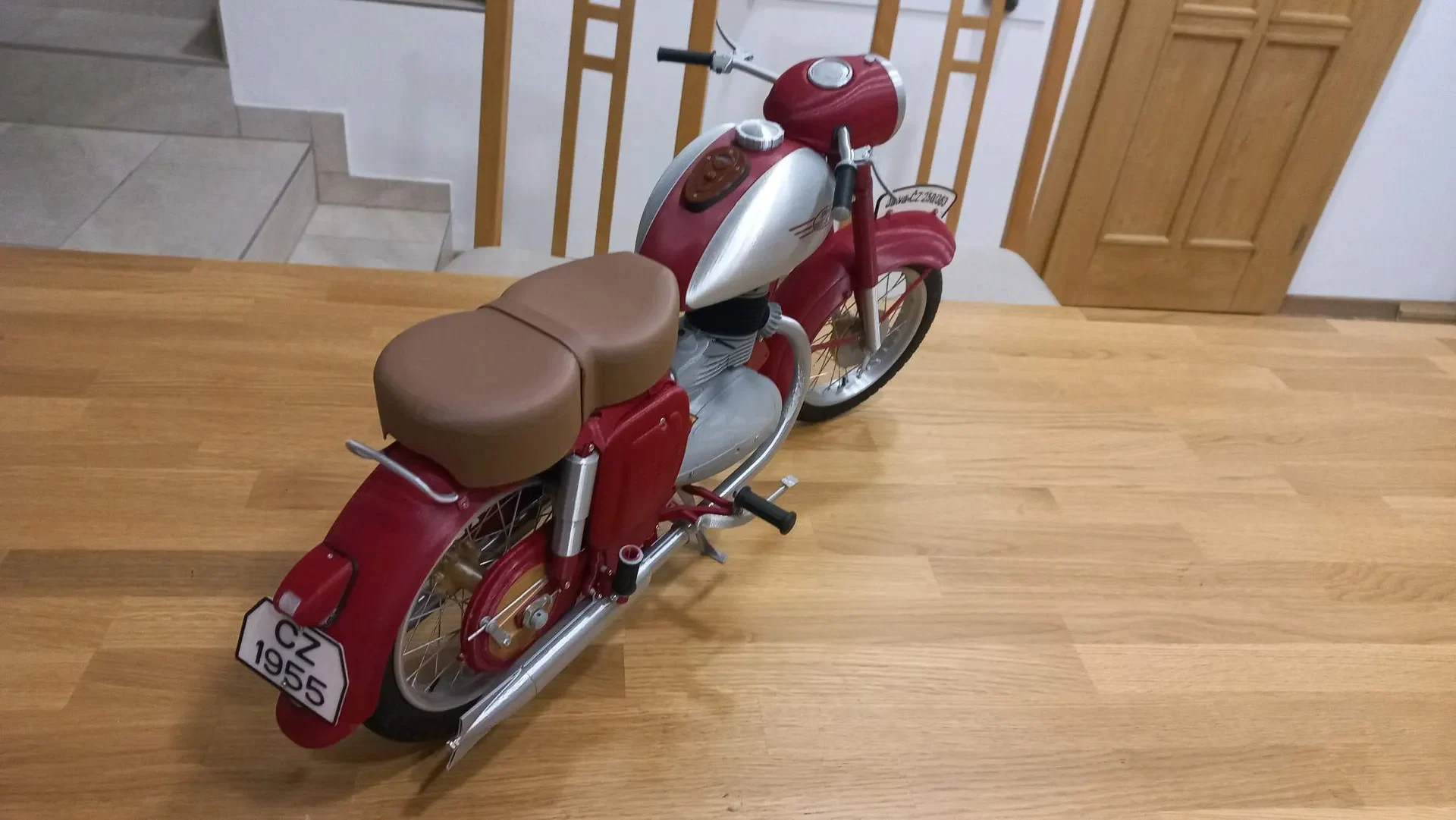

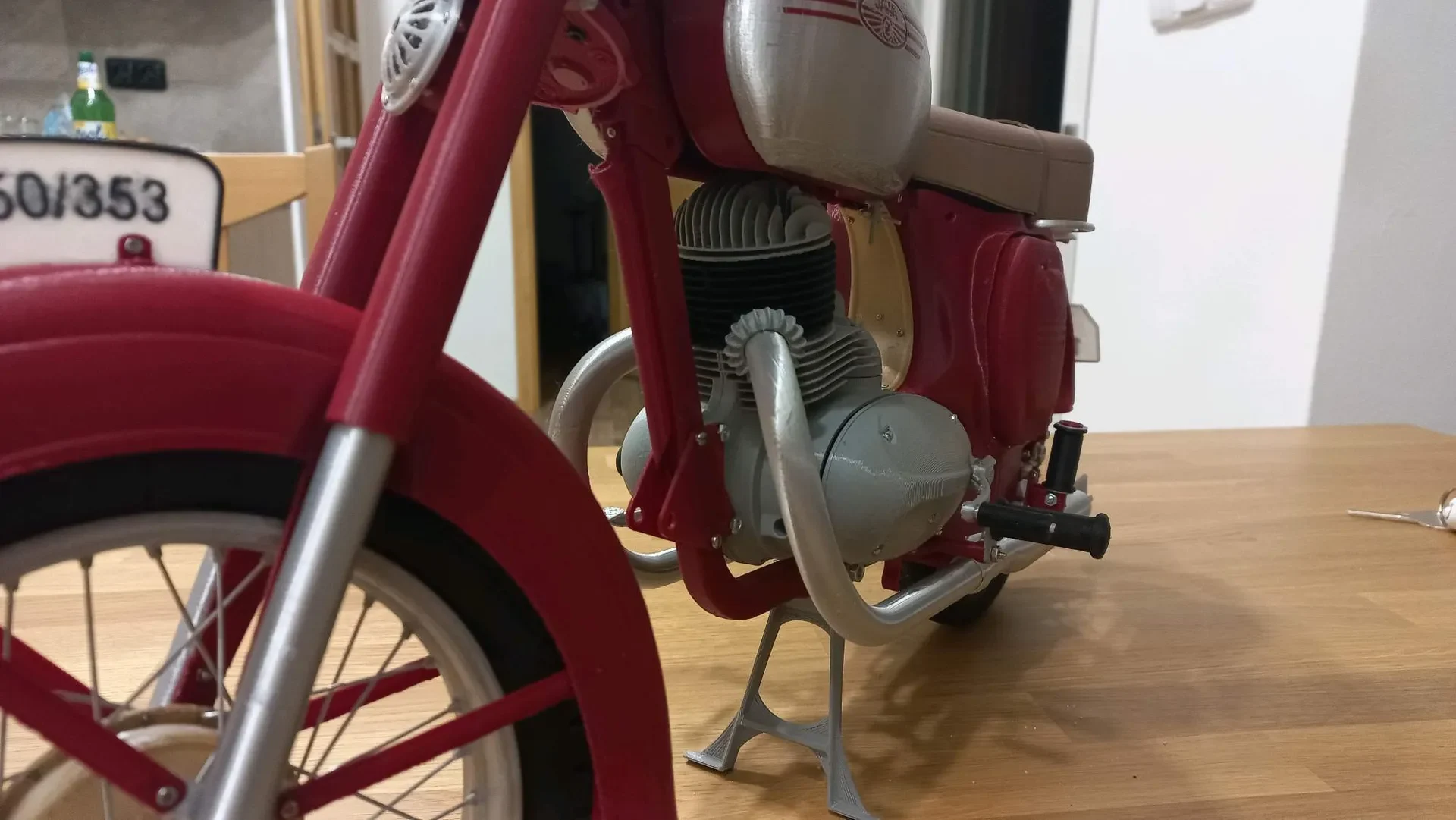

Наконец я представляю вам последнюю часть моей сборки. После этой части у вас будет полная 3D модель велосипеда SOLO.

Конечно, если вы также хотите иметь коляску или зимний обтекатель, вам нужно продолжать настойчиво строить.

Надеюсь, девятая часть вам понравилась :)

Проект JAWA-ČZ KÝVAČKA 250/353.02 — ДЕТАЛЬ № 9 — БОКОВЫЕ КОРОБКИ + ПОДСТАВКИ ДЛЯ НОГ od autora Jawarmaniak | Создайте и создайте модель STL | Printables.com

Как обычно, модель состоит из больших частей, но также и из очень маленьких, поэтому обратите внимание на описание и прилагаемые изображения. Как обычно, будьте предельно осторожны во время самой сборки и работайте медленно и осторожно.
Если вам удалось повредить или сломать какую-то деталь, несмотря на повышенную осторожность, следует «приварить» ее паяльником, а не приклеивать суперклеем.

На сегодня я подготовил для вас переднее крыло, сиденье, выхлопные трубы и некоторые мелкие детали. Перед каждым склеиванием постарайтесь собрать все детали вместе и убедиться, что все детали подходят друг к другу.

Если вам нужно больше фотографий для лучшего понимания, вы можете увидеть здесь:

https://www.rajce.idnes.cz/jawarmaniak/album/jawa-tisk

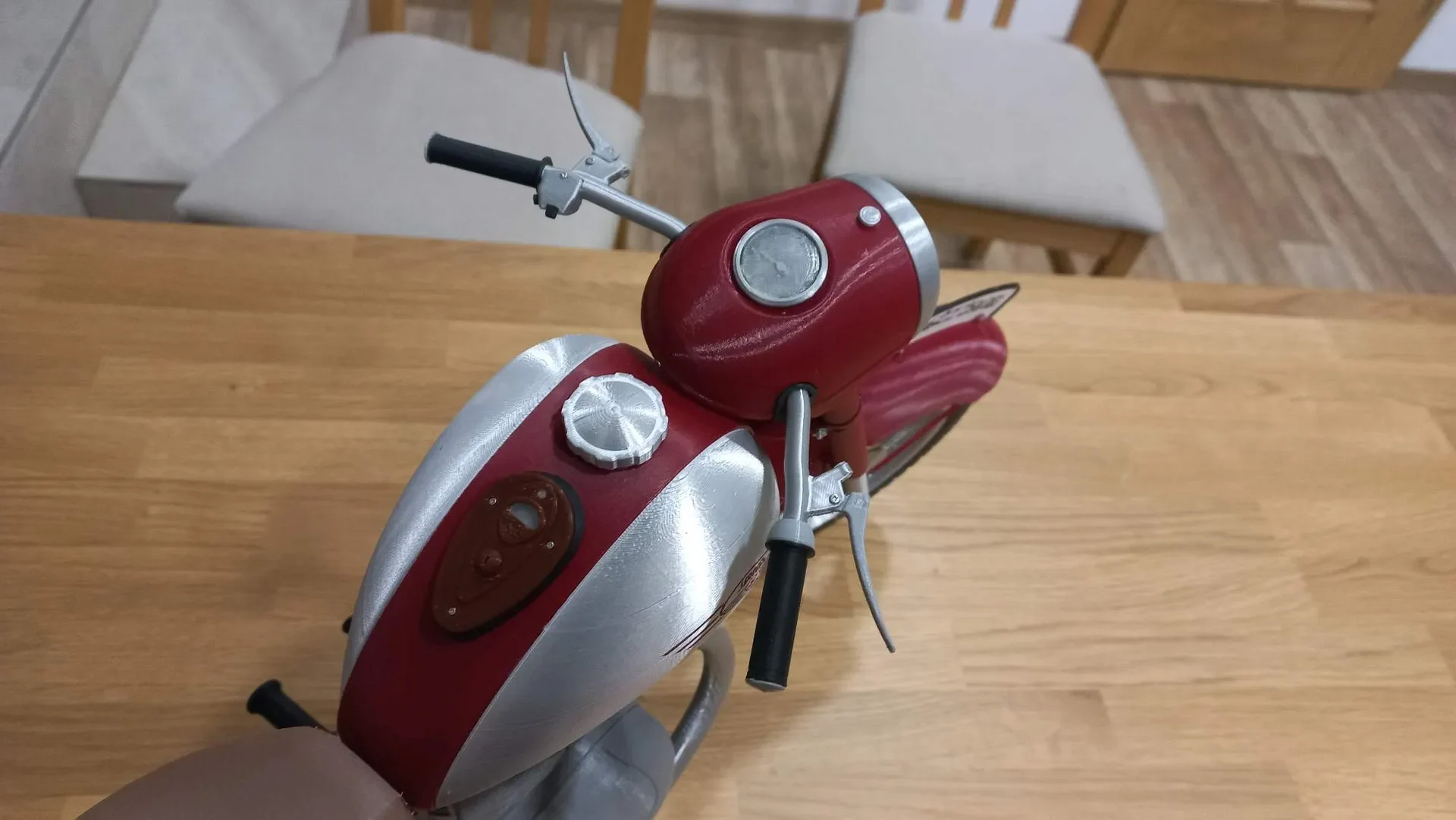

сначала мы нача��и с распределительной коробки

Инструкция по печати:

switch_box_cover — 1 шт., PLA тёмно-коричневый, заполнение 100%, слой 0,15-0,2.
переключатель_кноб — 1 шт., PLA тёмно-коричневый, заполнение 100%, слой 0,15-0,2.
switch_box_bottom_cover — 1 шт., PLA красный, заполнение 100%, слой 0,15-0,2.
switch_box_connector — 8 шт, PLA латунь/золото, заполнение 100%, слой 0,15-0,2.
Indicator_cover — 1 шт., кристально чистый/прозрачный желтый PLA, 100% заполнение, слой 0,15-0,2.
switch_box_sealing — 1 шт., PLA черный, заполнение 100%, слой 0,15-0,2.
ammeter_body — 1 шт., PLA серый, заполнение 100%, слой 0,15-0,2.
ammeter_dial — 1 шт., PLA черный, заполнение 100%, слой 0,15-0,2.
циферблат_hand — 1 шт., PLA белый, заполнение 100%, слой 0,15-0,2.
ammeter_glass — 1 шт., прозрачный PLA, 100% заполнение, слой 0,15-0,2 — или — полиэтиленовая пленка

Инструкция по сборке:

Приклейте циферблат_руку в центр амперметра_циферблата.
Приклейте напечатанный ammeter_glass или кусок прозрачной пластиковой фольги к ammeter_body.
Установите узел шкалы амперметра в ammeter_body. Будьте внимательны к правильному положению. Смотрите картинку.
Приклейте индикаторную крышку, переключатель_кноб и блок амперметра к переключателю_коробки_крышки.
Приклейте 8 шт. соединителя switch_box_connector к переключателю_box_bottom_cover.
Прикрутите узел крышки распределительной коробки и нижнюю крышку распределительной коробки вместе 3 винтами M1.2-7.
Приклейте переключатель_box_sealing на бак, установите распределительную коробку и прикрутите ее 3 винтами М1,2-12.
во-вторых, мы можем сделать спидометр

Инструкция по печати:

спидометр_циферблат — 1 шт., PLA черный, заполнение 100%, слой 0,15-0,2.
спидометр_рука — 1 шт., PLA белый, заполнение 100%, слой 0,15-0,2.
спидометр — 1 шт, PLA серый, заполнение 100%, слой 0,15-0,2.
спидометр_боди — 1 шт., черный PLA, 100% заполнение, слой 0,15-0,2.
Light_guide — 1 шт., кристально чистый/прозрачный желтый PLA, 100% заполнение, слой 0,15-0,2.
спидометр_стекло — 1 шт., прозрачный PLA, 100% заполнение, слой 0,15-0,2 — или — полиэтиленовая пленка
спидометр_кольцо — 1 шт., хром PLA, 100% заполнение, слой 0,15-0,2.
спидометр_уплотнение — 1 шт., черный PLA, 100% заполнение, слой 0,15-0,2 — или резиновое уплотнительное кольцо.
спидометр_шим — 2 шт, PLA серый, заполнение 100%, слой 0,15-0,2.
спидометр_холдер — 1 шт., PLA серый, заполнение 100%, слой 0,15-0,2.

Инструкция по сборке:

Создайте резьбу М5 на спидометре. После этого приклейте его к спидометру_body.
Вклейте винты M1-3 и M1.4-3 в шкалу спидометра с нижней стороны. На резьбу с нижней стороны наденьте одну часть прокладки спидометра и закрутите нижнюю гайку М5.
Приклейте спидометр_руку на верхнюю часть винта 1,4-3, как показано на рисунке.
Приклейте блок циферблата к корпусу.
вставьте Light_guide.
Приклейте стекло спидометра или кусок прозрачной пластиковой фольги к кольцу спидометра.
Приклейте кольцо в сборе к верхней части спидометра.
Вставьте спидометр_уплотнение с нижней стороны. Вы также можете использовать уплотнительное кольцо i
