Крепление Garmin Varia RCT 715 для карбоновой стойки хвос...

Обновление Примечание:

Файл V8 .3mf переработан на основе фрагмента модели, полученной от Tailfin. Новый дизайн прекрасно сочетается со сложными контурами арки стойки, но я не включил файл .F3D этой версии, поскольку у меня нет модели Tailfin. V7 — полностью моя собственная разработка, лицензированная, как показано на рисунке. V8 (синий) отлично подходит, с лучшей изоляцией болтов от карбона. Я бы использовал его, если вы не хотите вносить свои собственные модификации.

R2: Я усилил перемычки для болтов, которыми крепление Varia крепится к кронштейну. Мой распечатанный кронштейн сломался (болты выдернулись через паутину), когда мой велосипед опрокинулся. Теперь должен быть крепче.

Установка:

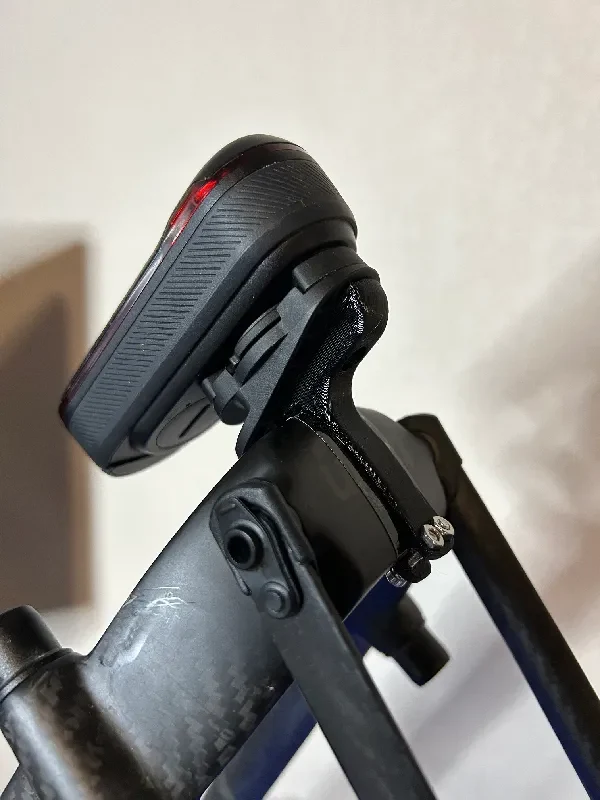

Вам нужно будет разобрать стандартное крепление ��одседельного штыря для Varia и использовать (2) болта M3x10 мм, чтобы прикрепить узел Varia QD к этому кронштейну. Стандартные болты, вероятно, подойдут, но у меня аллергия на болты с шестигранными головками Imperial, поэтому я заменил их.

Для крепления кронштейна к стойке используются либо (2) болта M3x14 мм с шестигранными гайками, либо небольшая застежка-молния. Я не включил удерживающий ремень, но, вероятно, стоит.

это довольно плотное прилегание. Я наклеил на арку защитную пленку 3М, чтобы защитить карбоновую отделку.
