Обновление от 12 октября 2019 г.: первоначальный дизайн работал неплохо, но не был идеальным. Я переработал его с нуля в Fusion 360. Теперь есть три части:

Локатор верхних болтов клетки Cateye

Проставка верхнего болта клетки Cateye

Локатор нижних болтов клетки Cateye

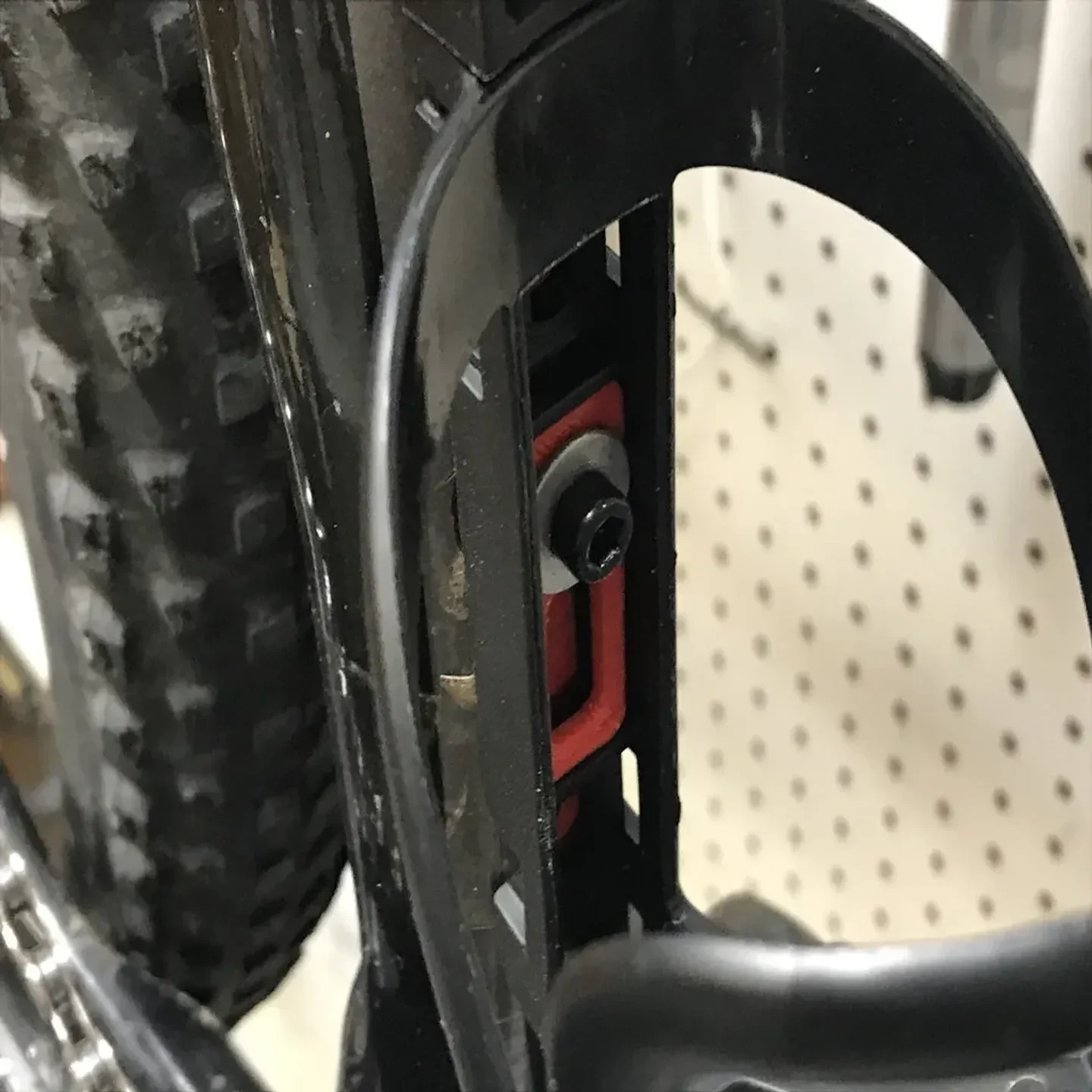

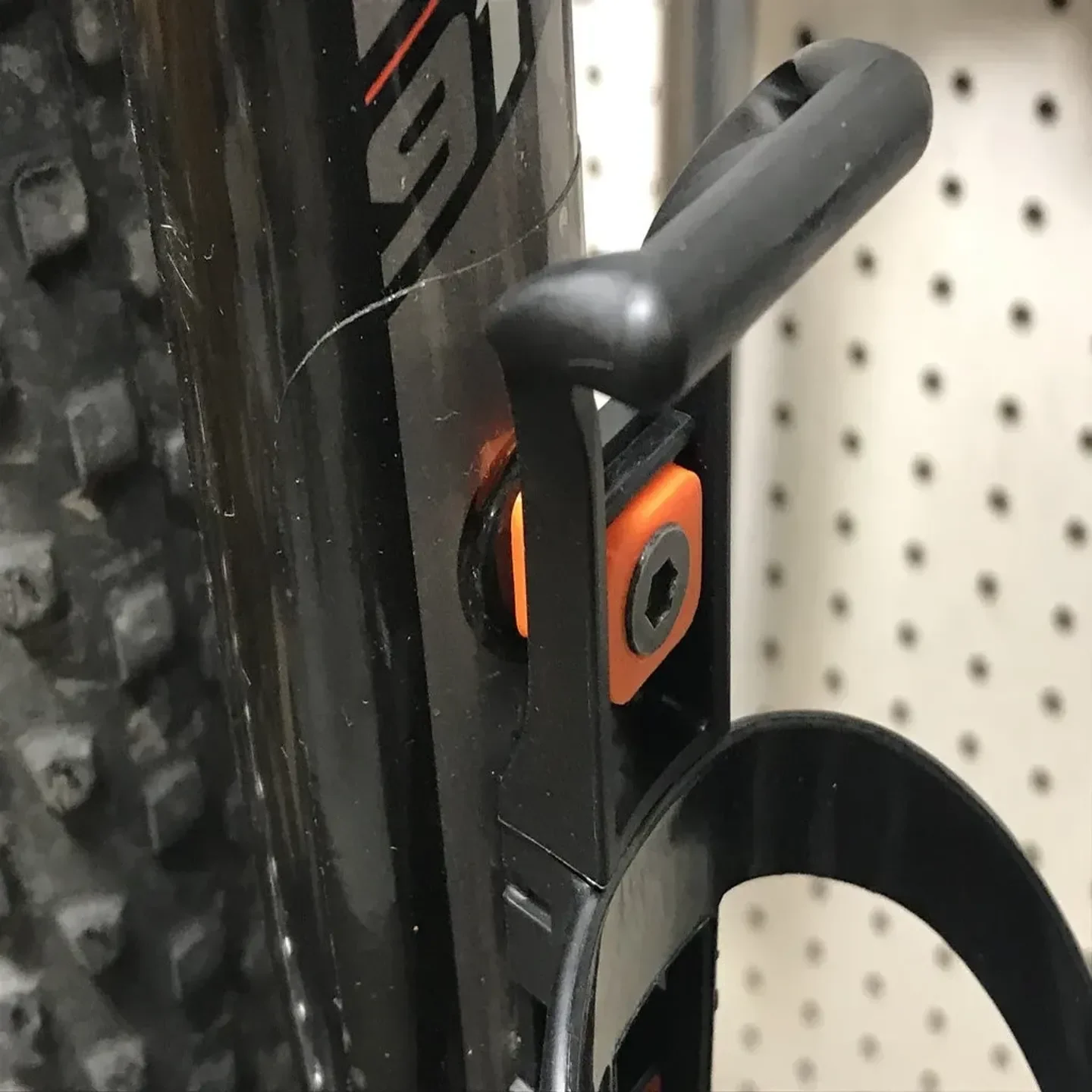

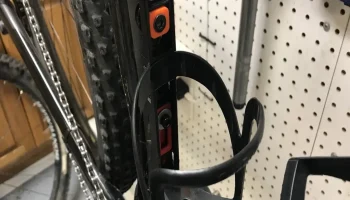

Верхний локатор болта проходит между клеткой и рамой. Проставка для верхнего болта устанавливается в верхней части клетки и предназначена для использования с винтом с плоской головкой M5 для распределения нагрузки на несколько слоев. (см. фото) Локатор нижнего болта вставляется в большое прямоугольное нижнее отверстие и должен использоваться со стандартным болтом клетки M5 для бутылки с водой, и я предлагаю шайбу большего диаметра для распределения нагрузки.

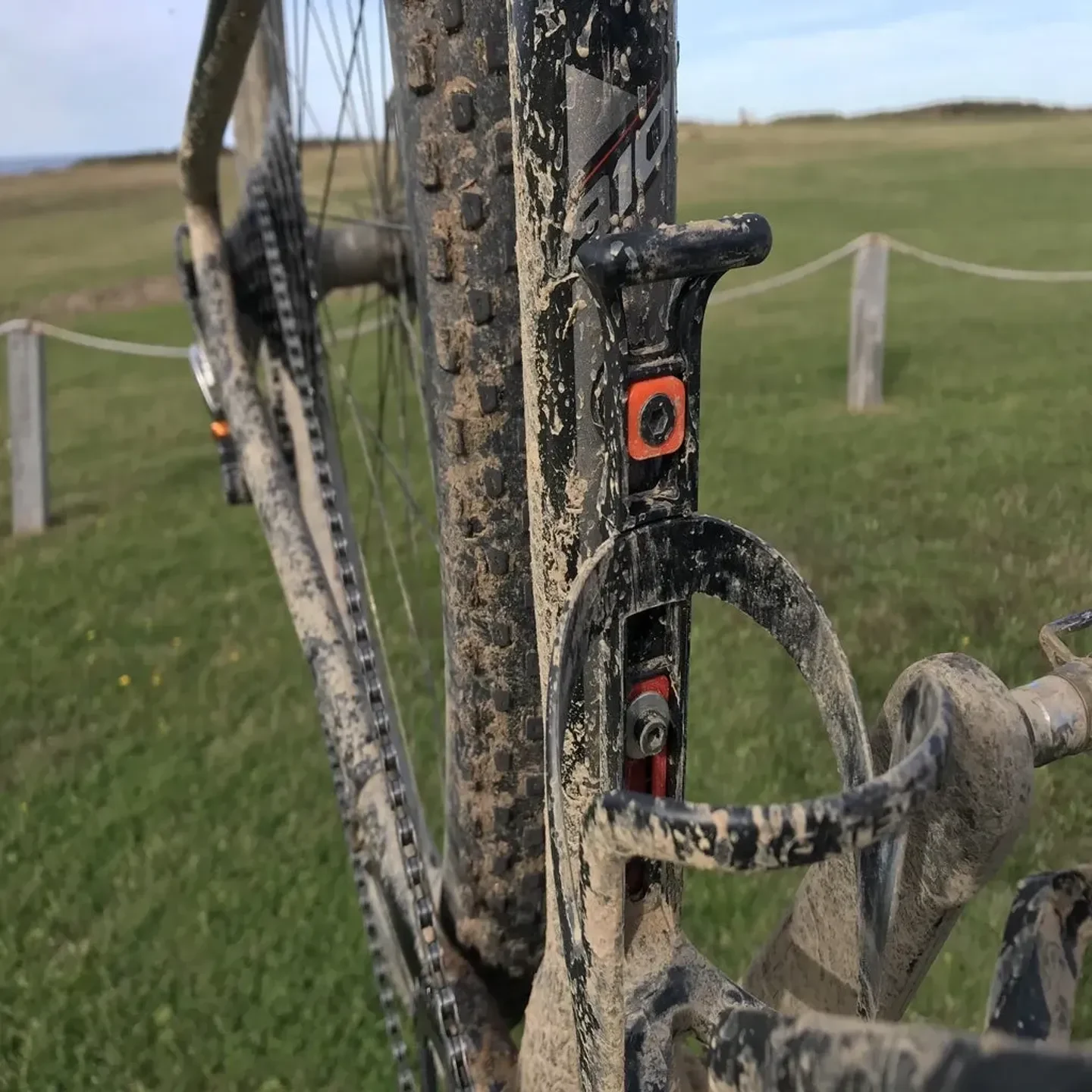

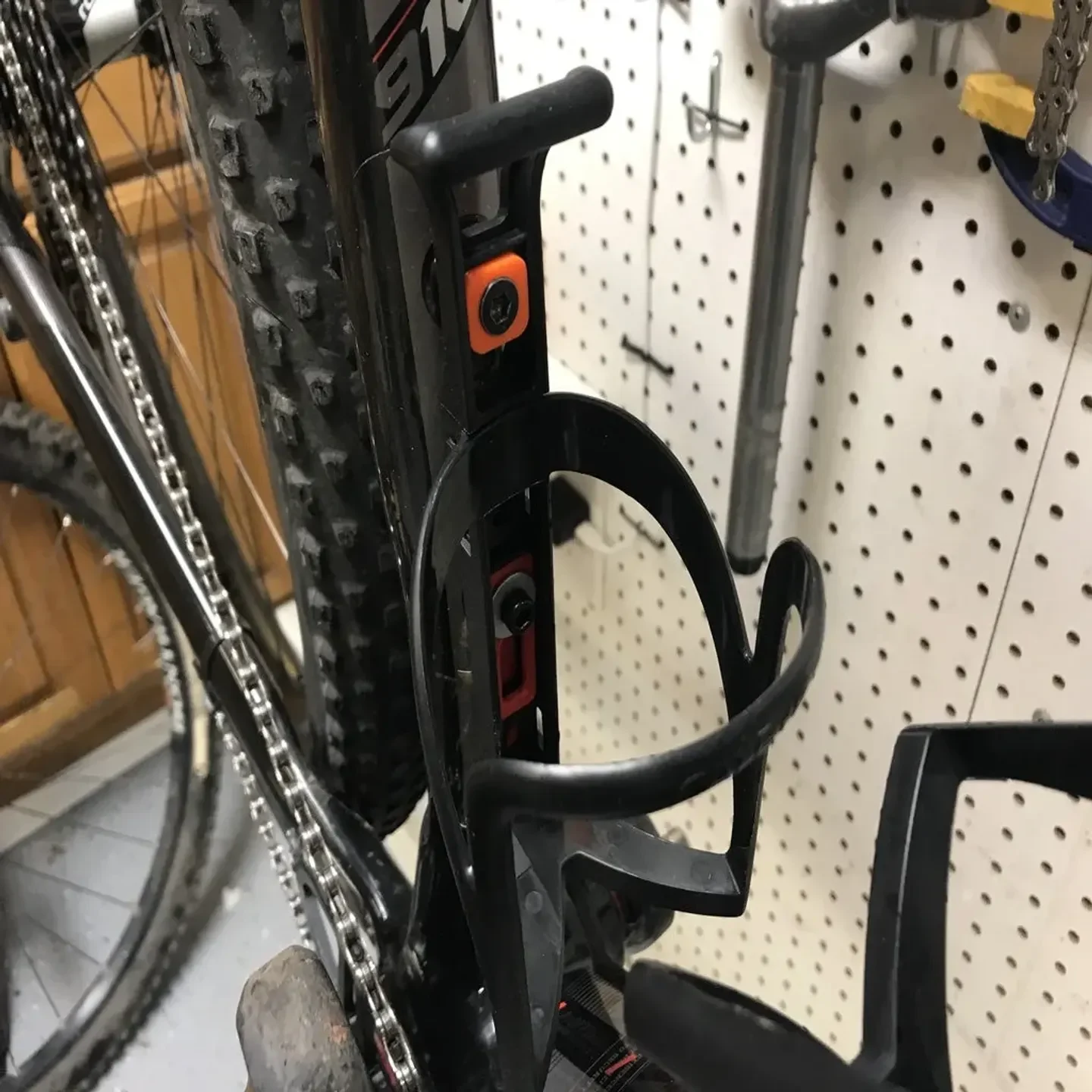

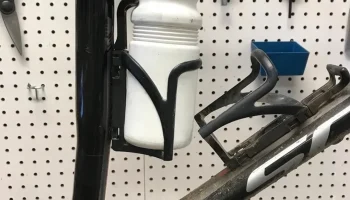

На первой фотографии показана эта клетка после нескольких тренировочных заездов и очень техничной гонки на выносливость на 120 км. Он отлично держал бутылку и впоследствии не показал никаких повреждений или износа.

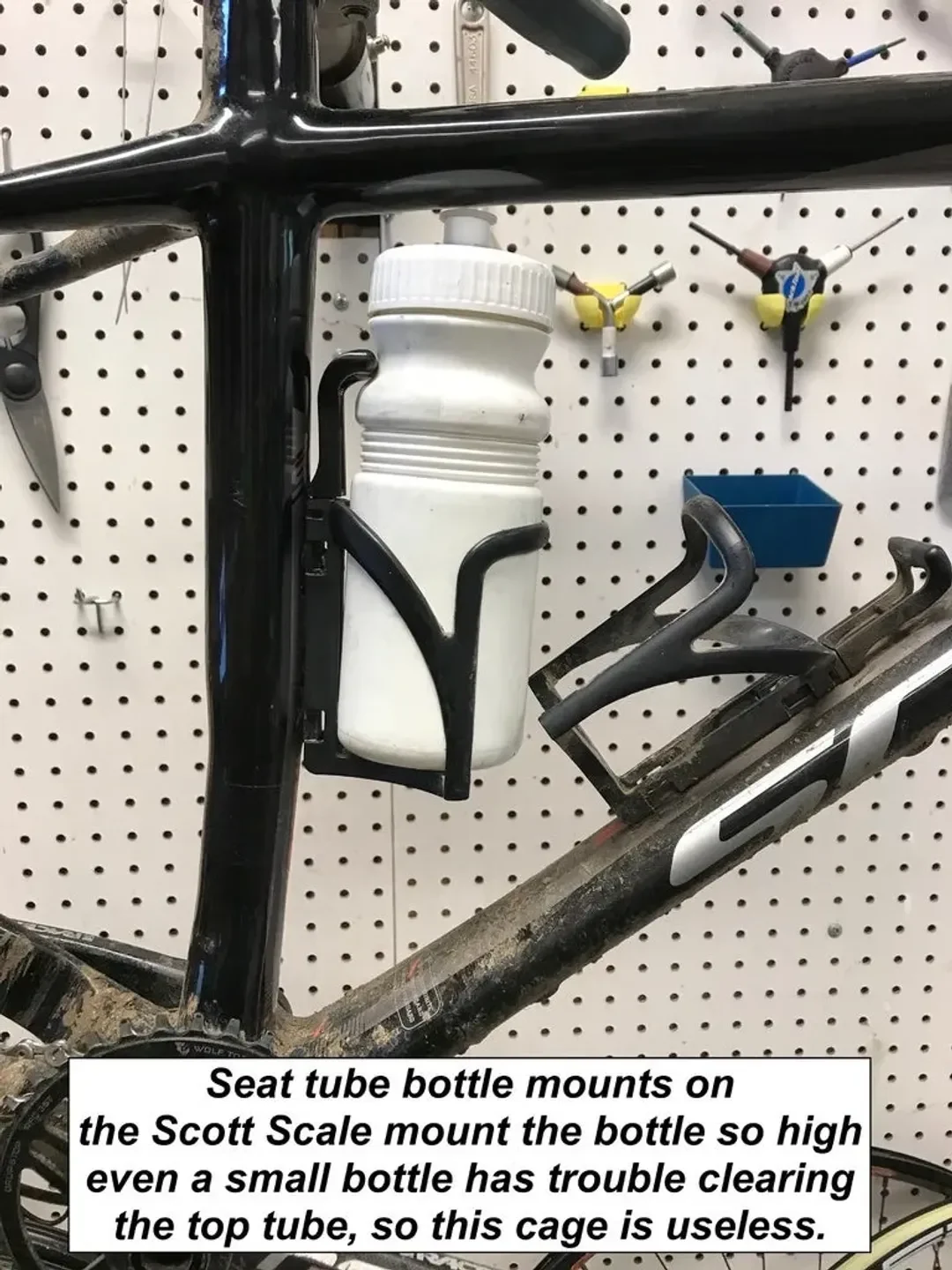

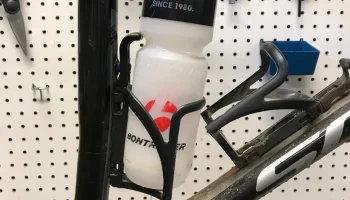

Cateye производит одну из лучших клеток для бутылок с водой — BC-100. Эта конструкция уже много лет существует под различными торговыми марками, но это прочная конструкция, достаточно легкая и чрезвычайно прочная. По этой причине мы используем его на нескольких наших велосипедах. Однако на весах Скотта моей жены крепления для клетки для бутылки с водой на подседельной трубе расположены странно высоко, и когда там установлена ​​клетка для бутылки, там не хватает места даже для маленькой бутылки. (см. фотографии)

Можно было бы использовать смещенное крепление, такое как система Wolftooth B-Rad, или эту конструкцию, но на этой раме бутылка будет мешать клетке на нижней трубе. Чтобы избежать этого, я использую эти простые крепления для опу��кания клетки, не используя стандартные точки крепления.

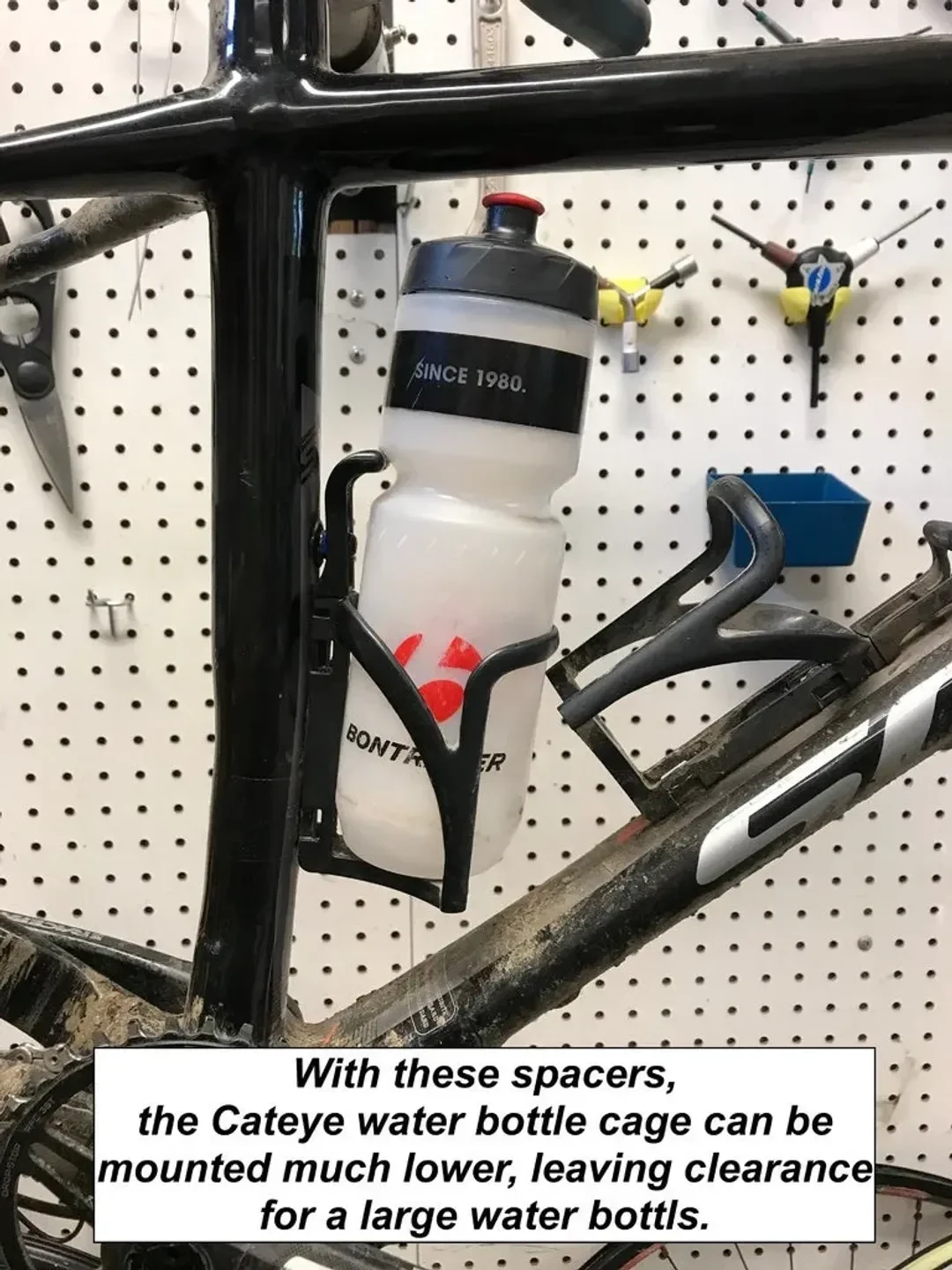

Чтобы использовать эти проставки, вам необходимо убедиться, что у вас достаточно длинные винты M5 — не менее 15 мм должно быть достаточно, в зависимости от вашей рамы. Нанесите синий LocTite (242) на резьбу и вставьте винты через эти прокладки так, чтобы головка винта находилась на широкой стороне прокладок. Вставьте проставки так, чтобы верхняя прокладка находилась в вырезе рядом с верхом, а нижняя — в вырезе между креплениями бутыли с запасом. Слегка затяните, и все готово.

Распечатать инструкции

Печать с множеством ракушек, минимум с четырьмя. Поскольку 100% заполнение используется при сжатии, это тоже неплохая идея. При правильной ориентации не должны требоваться опоры. Обычно я использую высоту слоя 0,2 мм и сопло 0,4 мм, но подо��дет то, что подойдет вам.
