Перед вами шестая часть моей сборки Jawa-ČZ 250/353.02.

Надеюсь, пятая часть была для вас интересной :)

Проект JAWA-ČZ KÝVAČKA 250/353.02 — ДЕТАЛЬ № 5 — Чехлы под сиденьями + бак от autora Jawarmaniak | Создайте и создайте модель STL | Printables.com

Как обычно — сразу небольшое предупреждение для вас. Шестичасовая часть состоит из больших частей, но также и из очень маленьких, поэтому обратите внимание на описание и прилагаемые изображения. Как обычно, будьте предельно осторожны во время самой сборки и работайте медленно и осторожно.
Если вам удалось повредить или сломать какую-то деталь, несмотря на повышенную осторожность, следует «приварить» ее паяльником, а не приклеивать суперклеем.

Сегодня я подготовил для вас «листовые» детали хвостовой части велосипеда.
Инструкция по печати:
Rear_mudguard — 1 шт., PLA красный, заполнение 100%, слой 0,15-0,2.
держатель сиденья — 1 шт., PLA красный, заполнение 100%, слой 0,15-0,2.
Rear_mudguard_inner — 1 шт., красный PLA, 100% заполнение, слой 0,15-0,2.
Chain_cover_holder — 1 шт., PLA серебристый/светло-песочный, 100% заполнение, слой 0,15
Seat_holder_rubber_plug — 4 шт, PLA/TPU черный, заполнение 50%, слой 0,15-0,2
боковая_ручка — 1 шт., хром PLA, 100% заполнение, слой 0,15-0,2
задняя_ручка_1 — 1 шт., хром PLA, 100% заполнение, слой 0,15-0,2
задняя_ручка_2 — 1 шт., PLA красный, заполнение 100%, слой 0,15-0,2

Если у вас есть модуль MMU и вы можете печатать разными цветами, вы можете вставить back_handle_1.stl + back_handle_2 вместе в слайсер и настроить печать несколькими материалами.

Если вы не можете печатать разными цветами, вставьте разрыв в ��ечать и измените цвет вручную. Вы также можете распечатать эту часть отдельно и потом склеить их суперклеем, но я не рекомендую этого делать, потому что найти правильное положение этих двух частей сложно.

Инструкция по сборке:

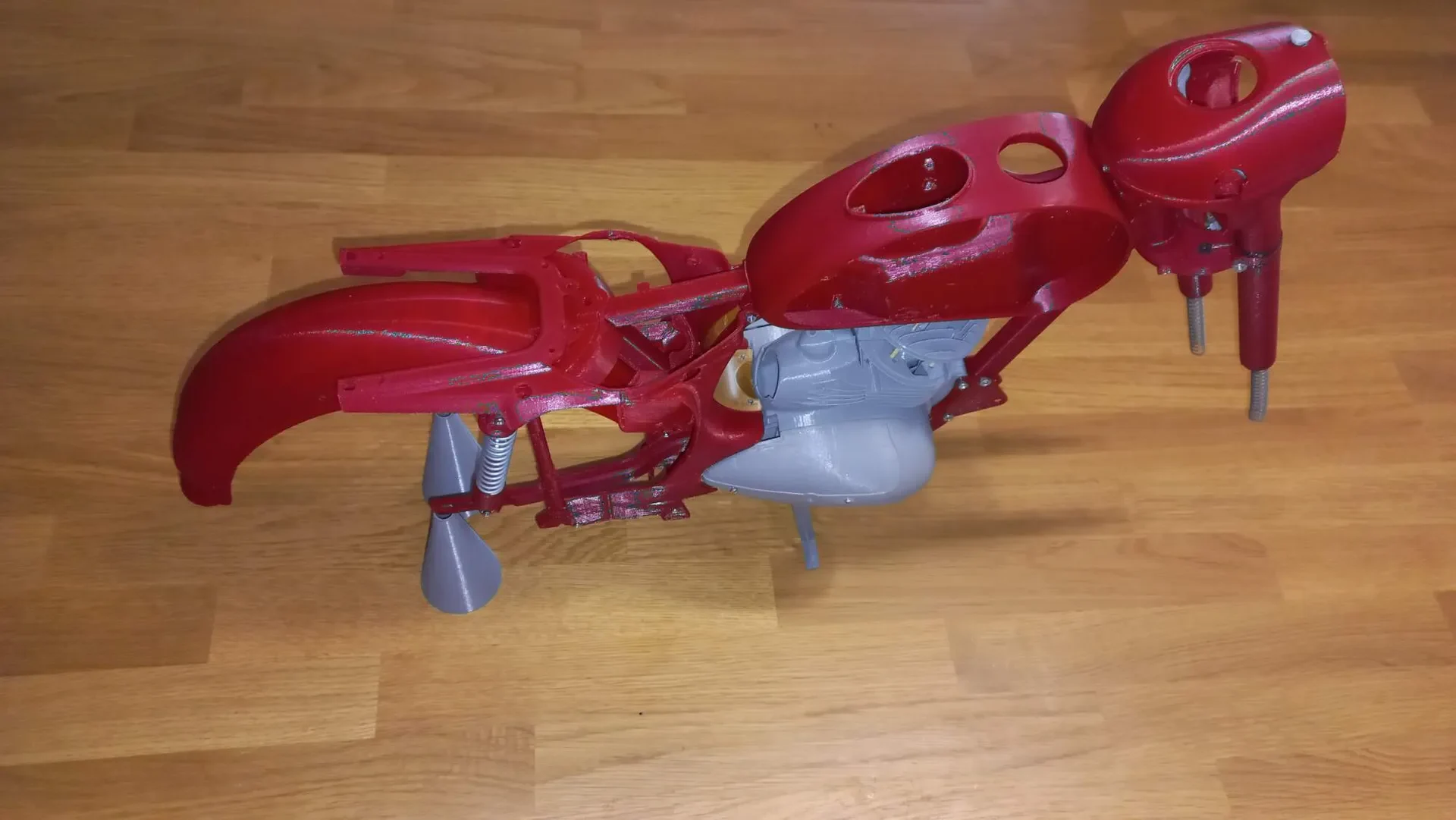

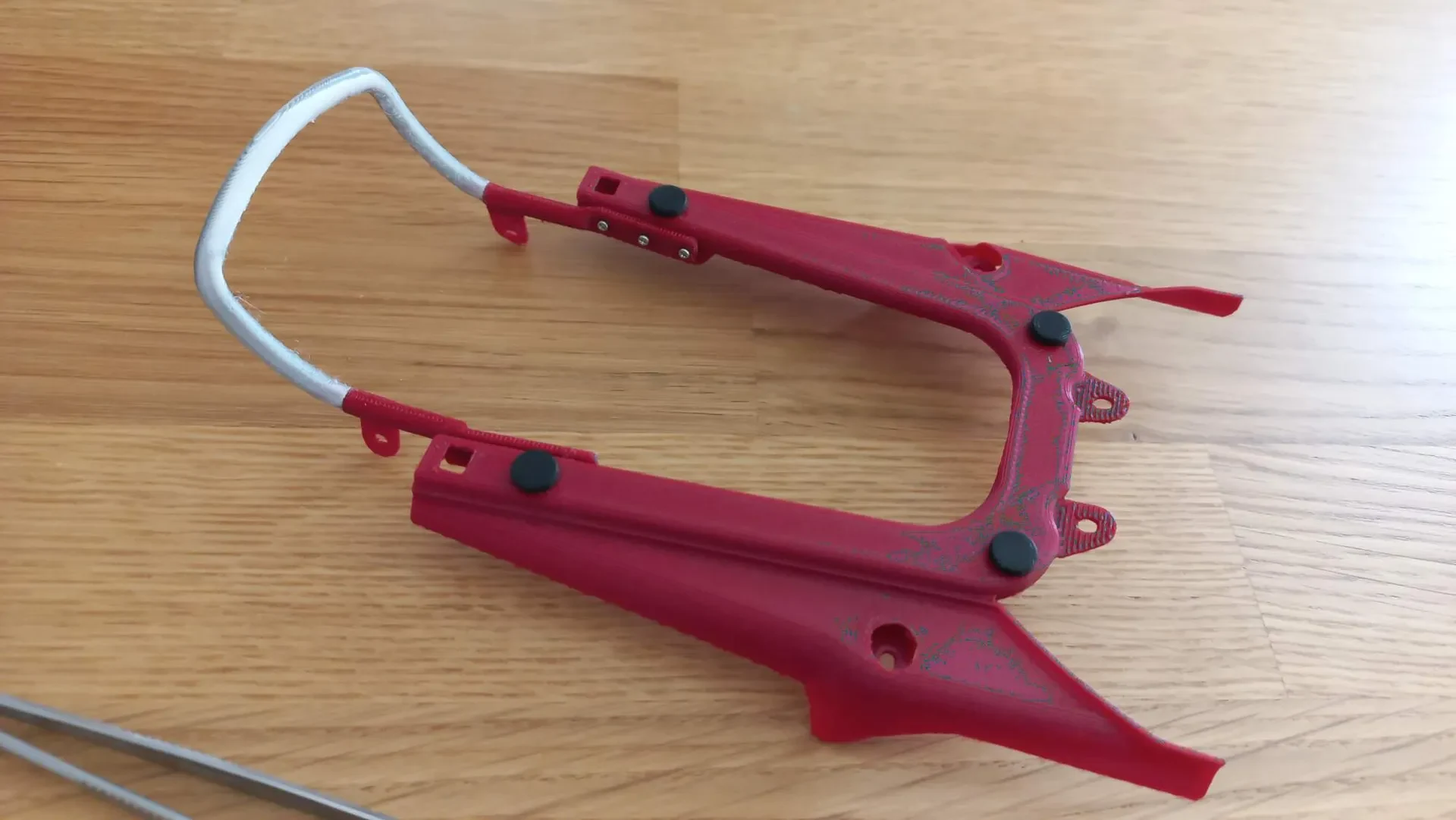

После печати необходимо собрать вместе сиденье_держатель, сиденье_держатель_резиновые_заглушки и заднюю_ручку. Заглушки проклеить суперклеем, заднюю ручку прикрут��ть 6 шт винтами М1.2-3.
Теперь можно установить все детали в раму. Вам нужно начать с заднего_мудгарда_inner.stl. Если вы распечатали основную подставку с держателем, вам следует открутить держатель подставки.
Вставьте задний_mudguard_inner.stl и закрепите его с нижней стороны общим винтом, удерживающим держатель основной стойки (M1.6-5).
Вставьте задний_mudguard.stl и прикрутите е��о к Ear_mudguard_inner.stl с помощью винта M1,6-8.
Теперь можно установить 2 винта М1.6-3 и закрепить задний_мудгард.стл.

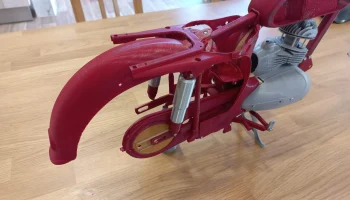

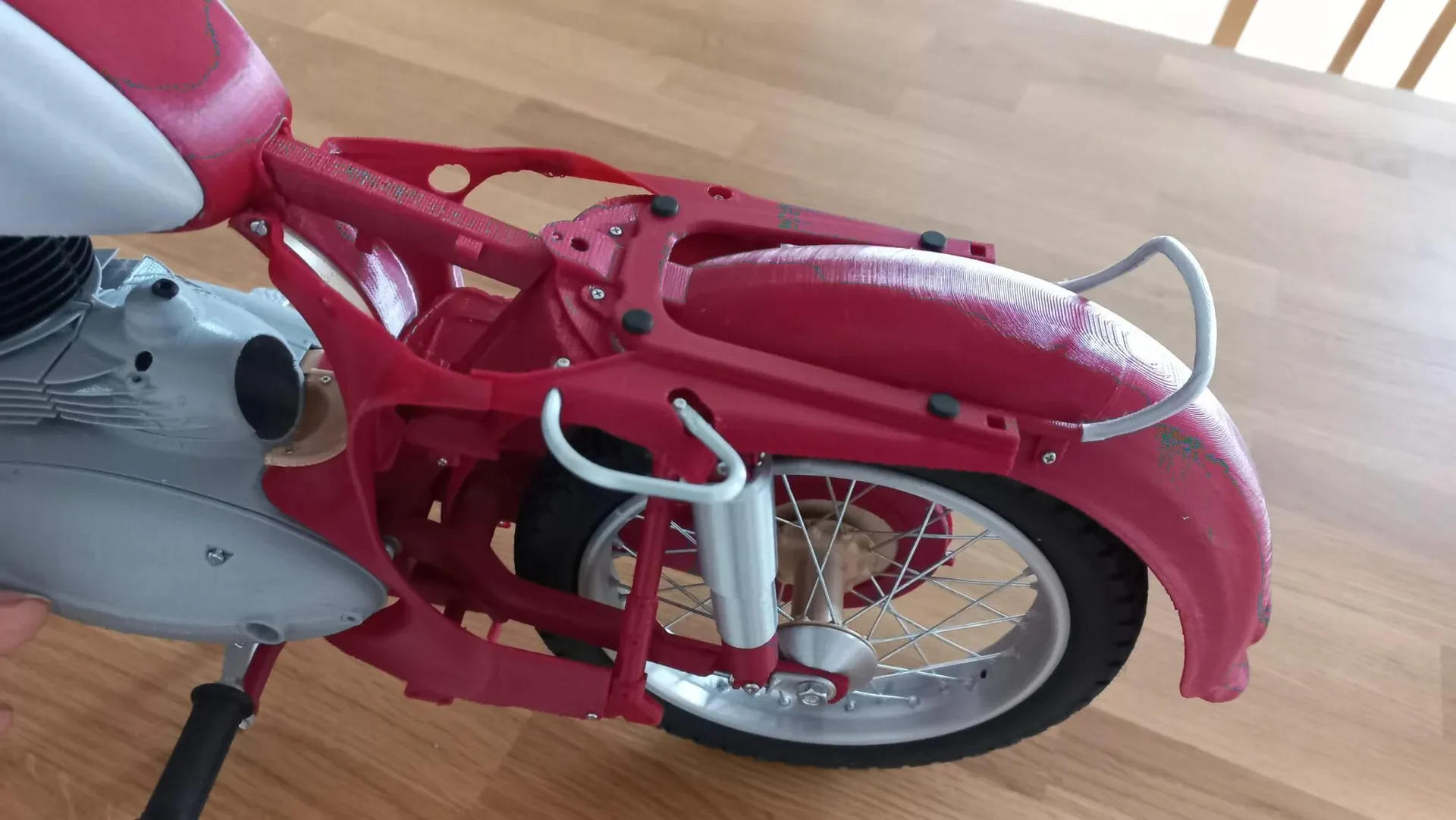

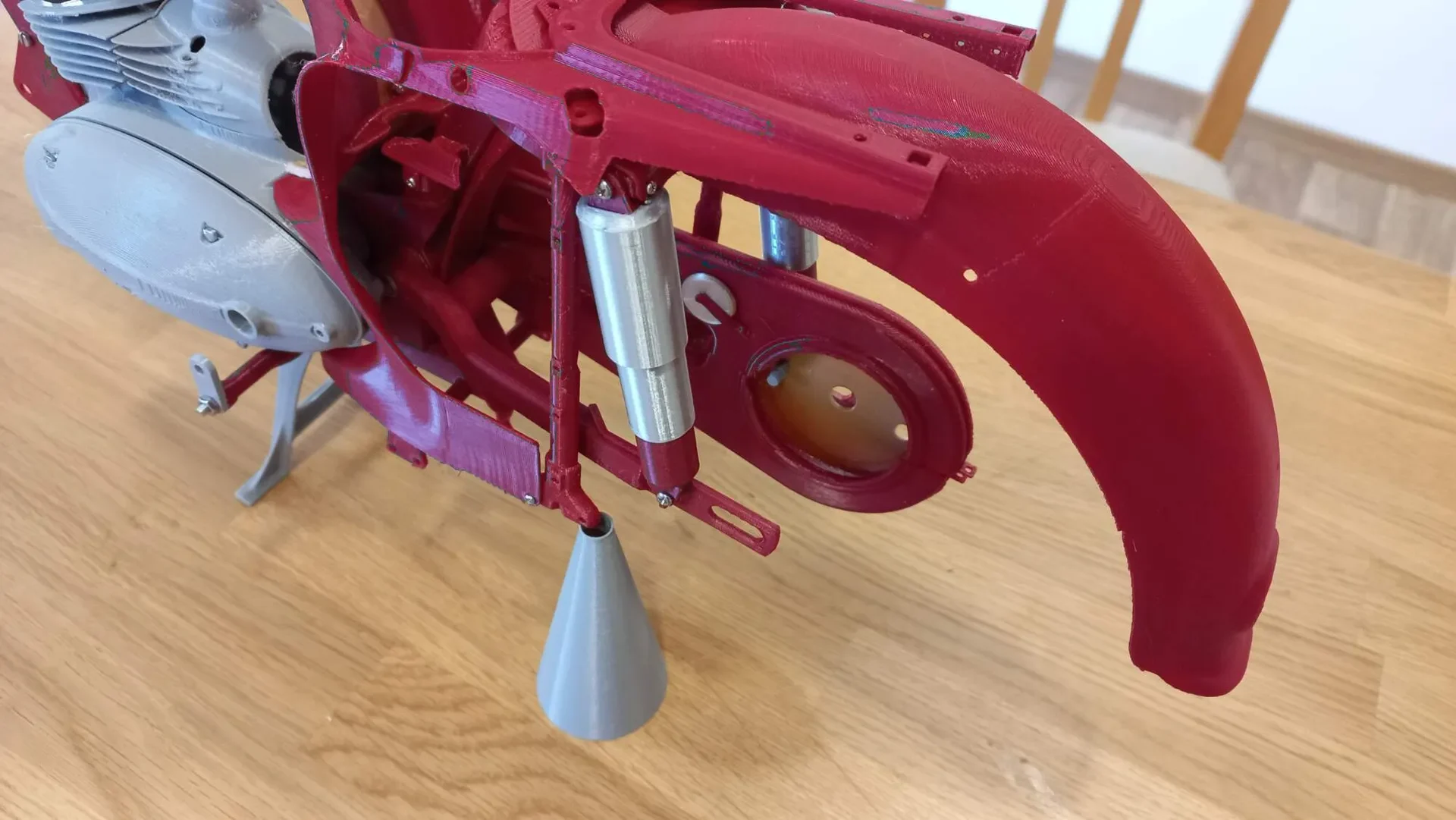

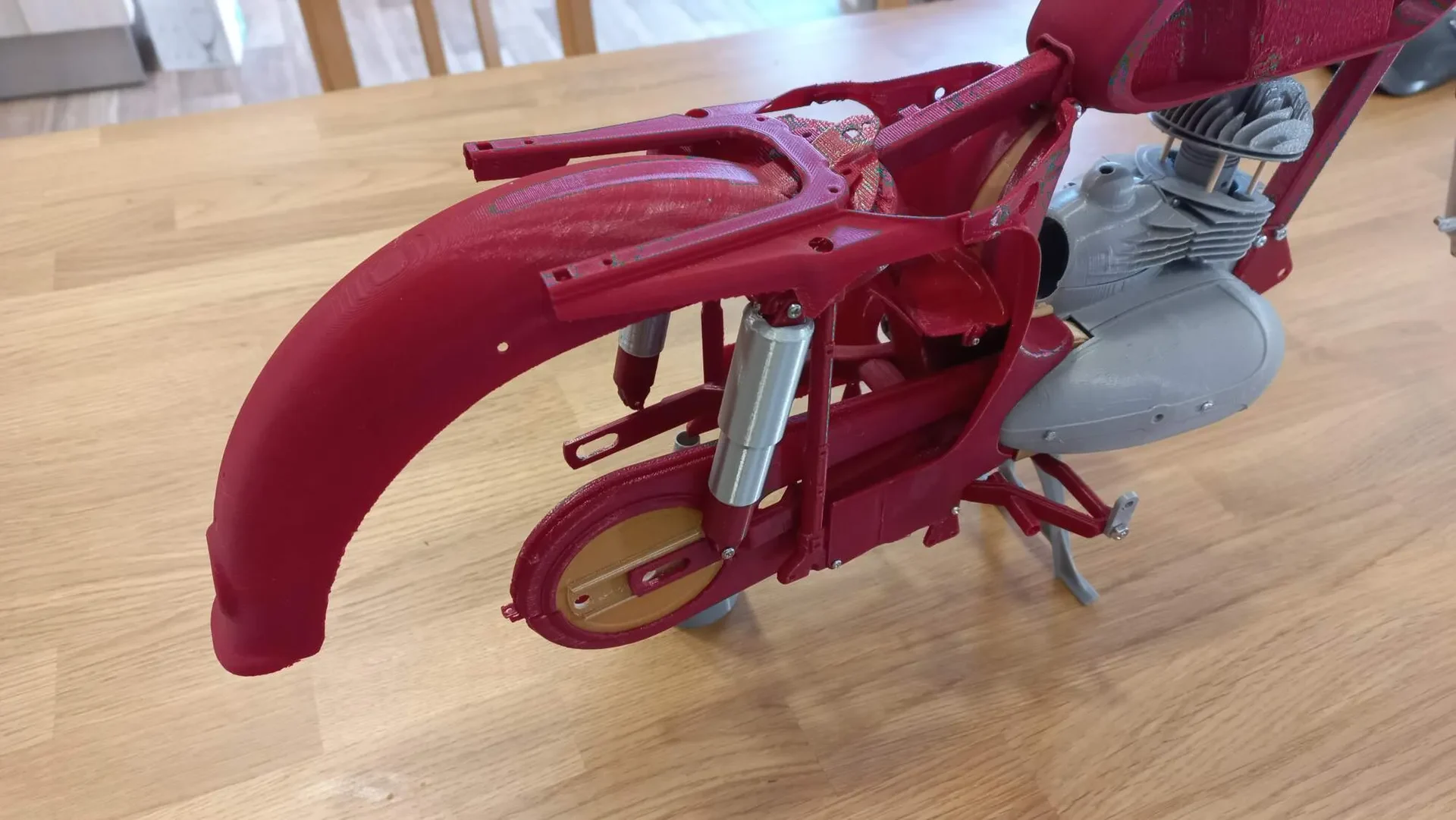

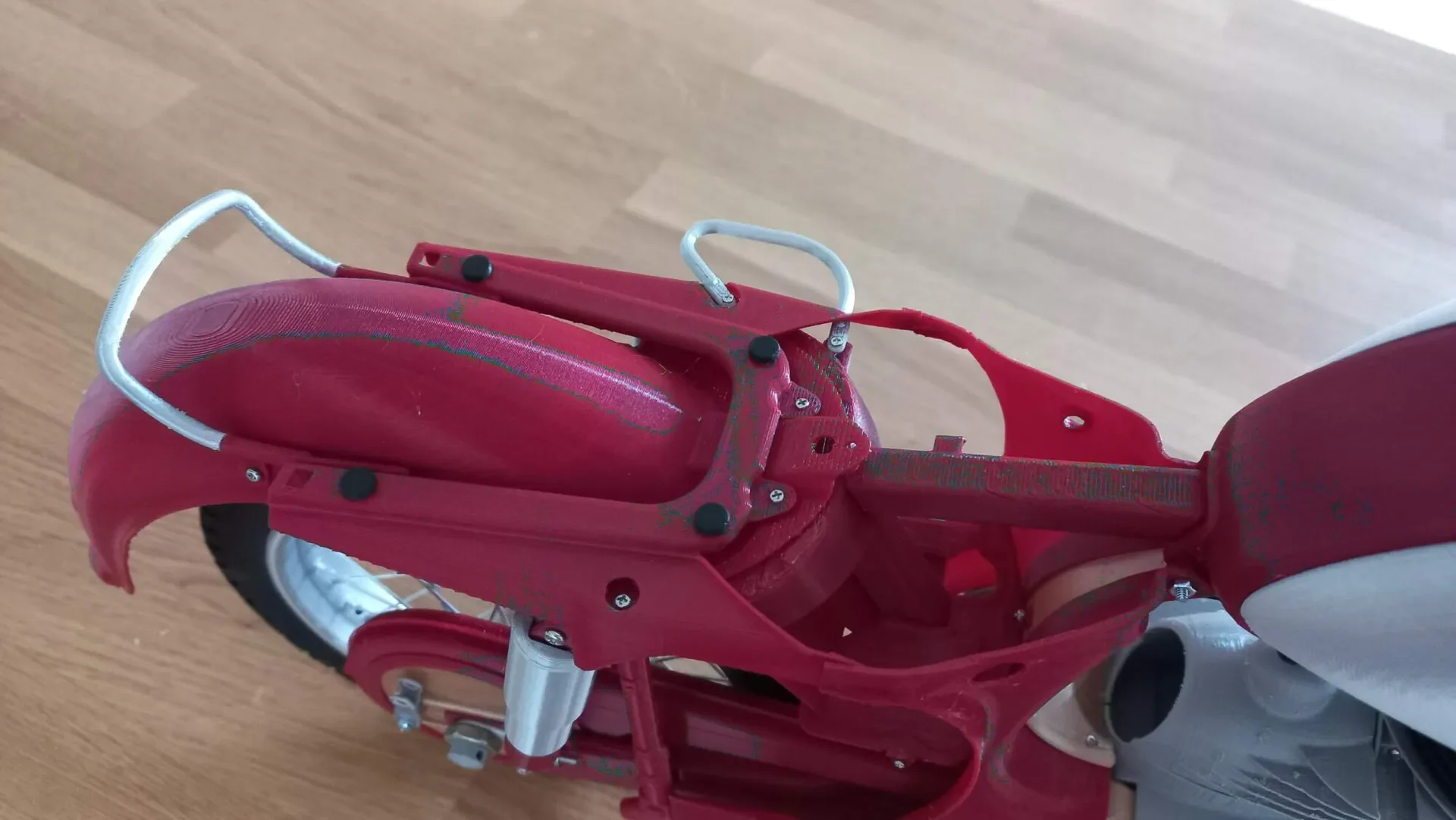

Следующим шагом является установка узла держателя сиденья и файлаside_handle.stl, как показано на рисунке ниже.
Chain_cover_holder.stl бережно храните пока в какой-нибудь коробке. Он понадобится в дальнейшей части строительства.
Спецификация материала:
2 гайки М2
6x винт М1,2-3мм
2 винта М1,6-3 мм
4 винта М1,6-5 мм
2 винта M1,6-8 мм
2 винта М2-5 мм
суперклей

Опционально

1 винт М1,6-5 мм (если вы не распечатывали основную подставку)

Наде��сь, вам было весело во время сборки и все прошло гладко.

Можете с нетерпением ждать следующей части. Седьмая часть сейчас в разработке ;)

7-я часть доступна здесь: https://www.printables.com/cs/model/810134-project-jawa-cz-kyvacka-25035302-part-no7-wheels
