Шимано Shimano Mountain SPD на танкетке

06.06.2021: Я добавил папку версии 2 для файла Inventor и STL. Улучшенная версия лучше поддерживает шип сзади. Я использую шипы Shimano SM-SH56. После замены моих шипов на эти 3-градусные версии (версия 1) крутить педали, безусловно, стало намного лучше, хотя шип сильно выступает из углубления в моей обуви.

Поменял болты на М5 х 0,8 х 12 мм. Стандартная длина болта — 10 мм IIRC. Скорее всего, вам потребуются дополнительные 2 мм, чтобы компенсировать добавленную толщину. Эти болты можно купить дешево везде. Я пробовал болты диаметром 16 мм, но они оказались слишком длинными; Я чувствовал, как они тыкают мою ногу в ботинок.

28.03.2021: Я портировал эти модели в Inventor. Теперь, имея более совершенный принтер, я добился гораздо более высокого ра��решения по высоте слоя. Я также оставляю здесь модели Solidworks для потомков, но IPT лучше определяется в геометрии.

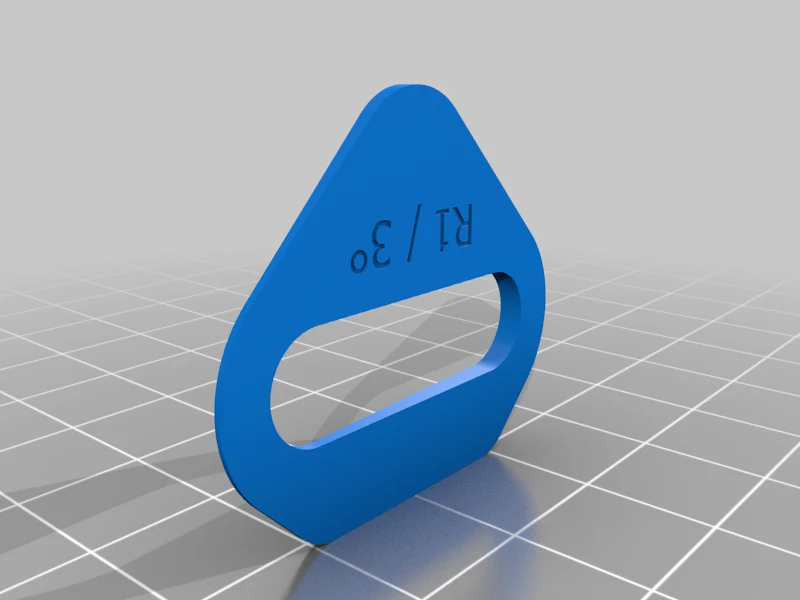

У меня есть версии 1 и 3 градусов, обе в формате STL.

Недавно я вызвался стать испытуемым на тренировочном велосипеде. Хотя я получил выгоду от установленных ими шипов на танкетке, они стоят 20 долларов, что намного превышает стоимость их производства.

Итак, я сделал это.

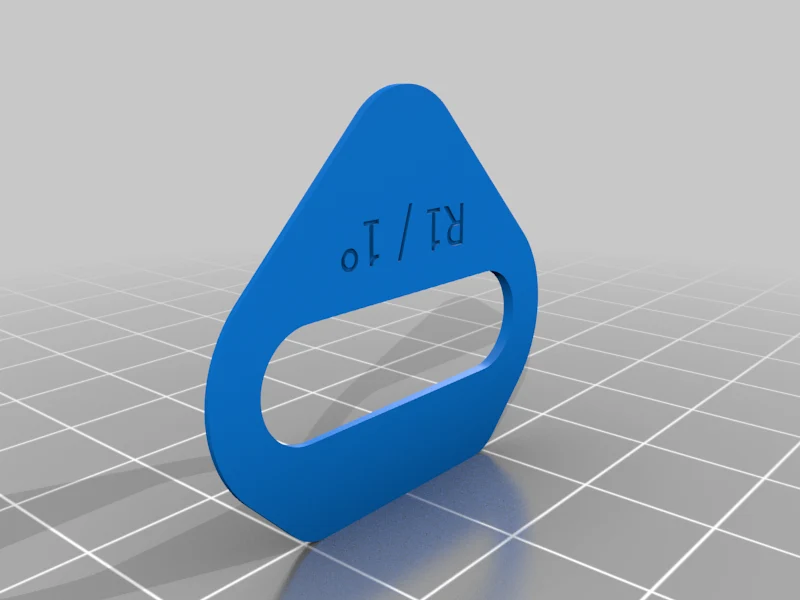

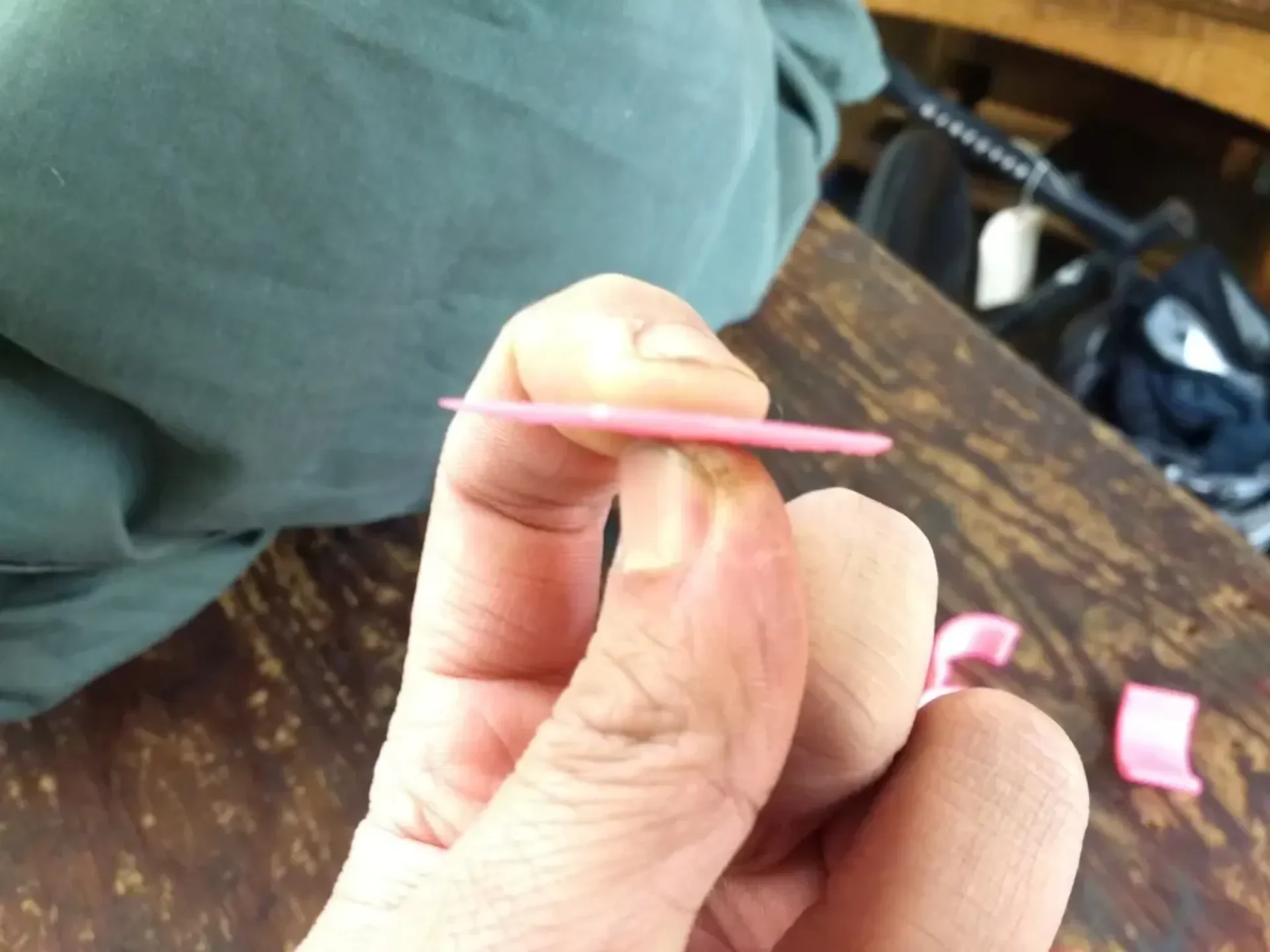

Наклон 1 градус, с тонким и толстым краем.

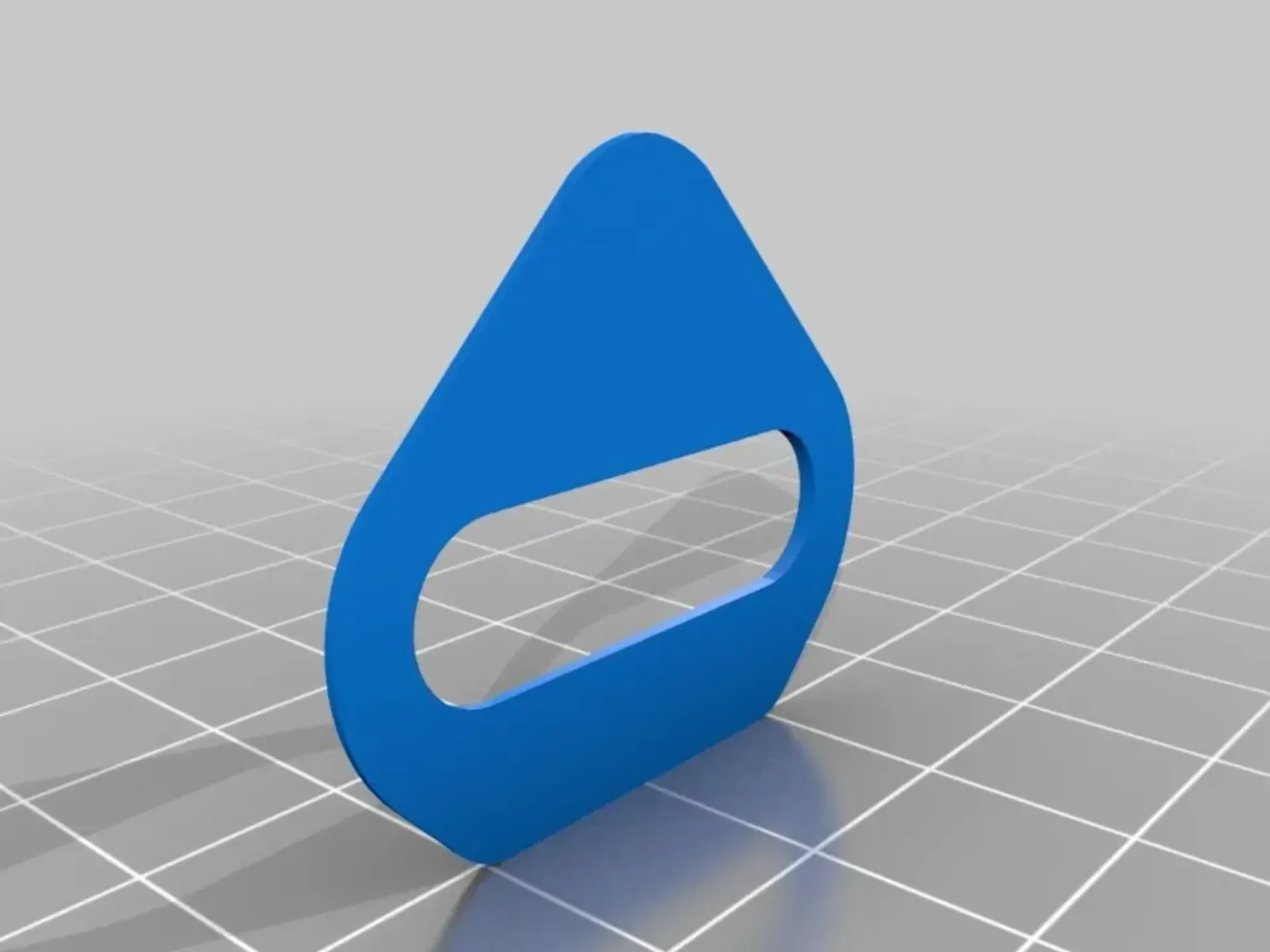

Есть STL на одинарный, плюс трехклиновый в сборе.

Никогда не проверял. Я не рекомендую их устанавливать, если вы не знаете, что делаете, или если их не предложит квалифицированный установщик велосипедов. Ответственность лежит на вас, если вы испортите свои суставы/тело, неправильно их используя.

Как я это разработал

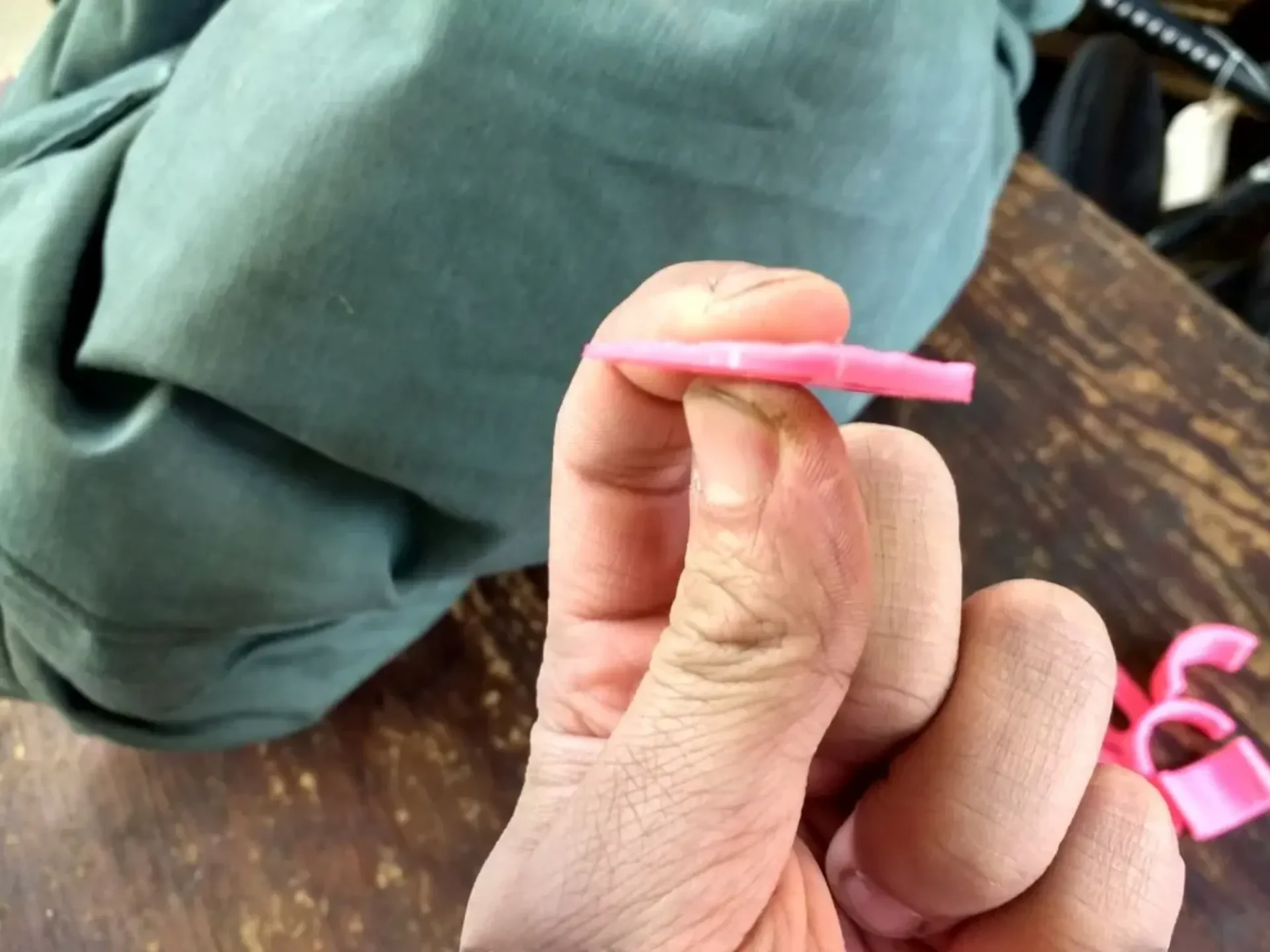

Тонкая кромка 0,40 мм, толстая кромка 1 мм. На основе измерений красных танкеток BikeFit SPD с шипами.

Вот оригиналы: https://www.amaincycling.com/bike-fit-systems-cleat-wedges-for-spd-pedals-1220802/p318703

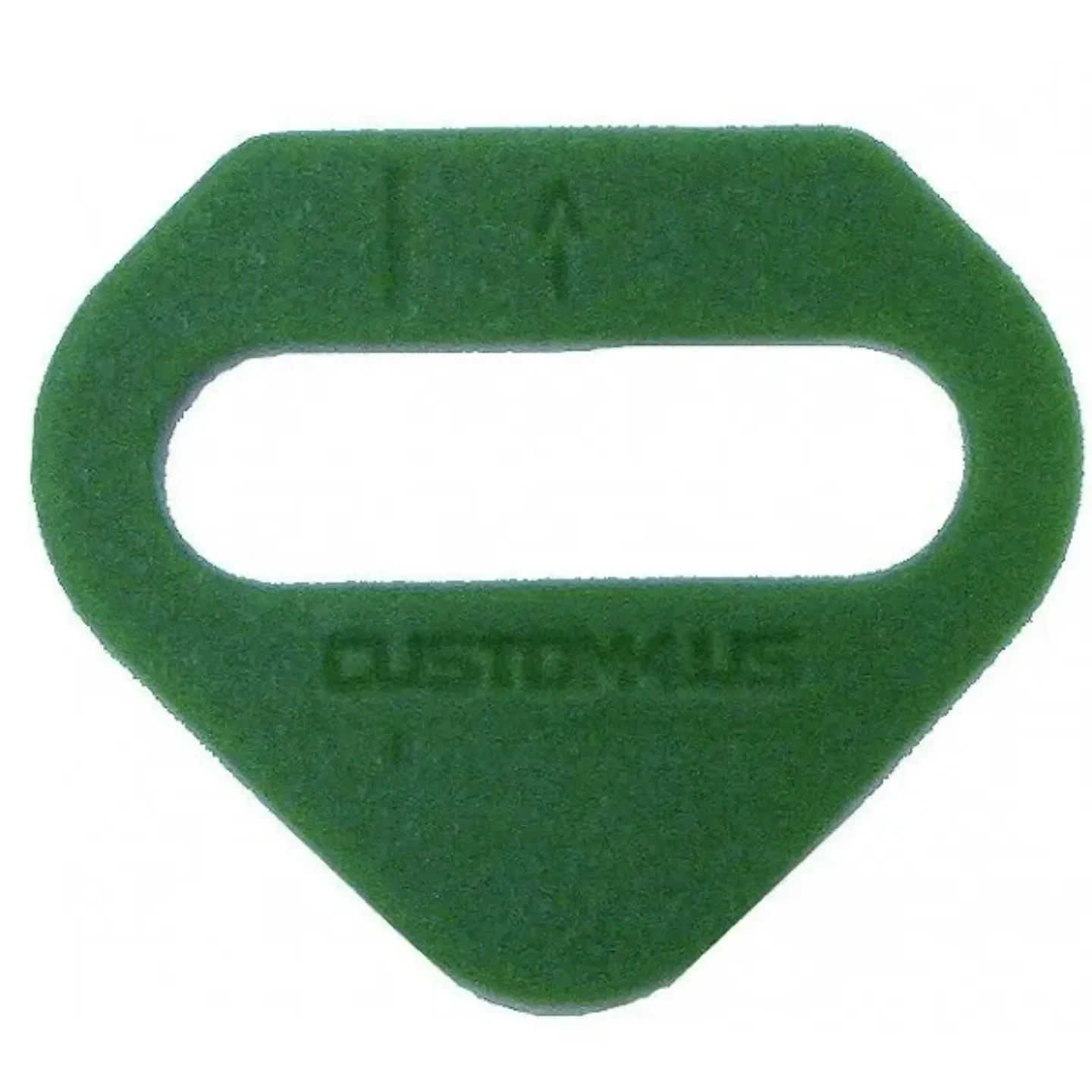

Я использовал изображение зеленого клина в качестве шаблона для трассировки. Я масштабировал его, сверившись с прорезью в красных клиньях BikeFit, которые оказались заключены внутри прямоугольника шириной 8 мм и длиной 27 мм.

Я использовал линии и сплайны, чтобы завершить одну сторону, а затем отразил результат. Выдавливание, затем вырезание-выдавливание, чтобы оставить тонкий край толщиной 0,40 мм, а затем наклон на 1 градус в другую сторону. Осталось 1,003 мм, что для меня достаточно близко к 1 мм.

Эскиз экструзии на самом деле не имеет большого значения, пока вся ��ланка находится на краю, что, я считаю, так и есть.

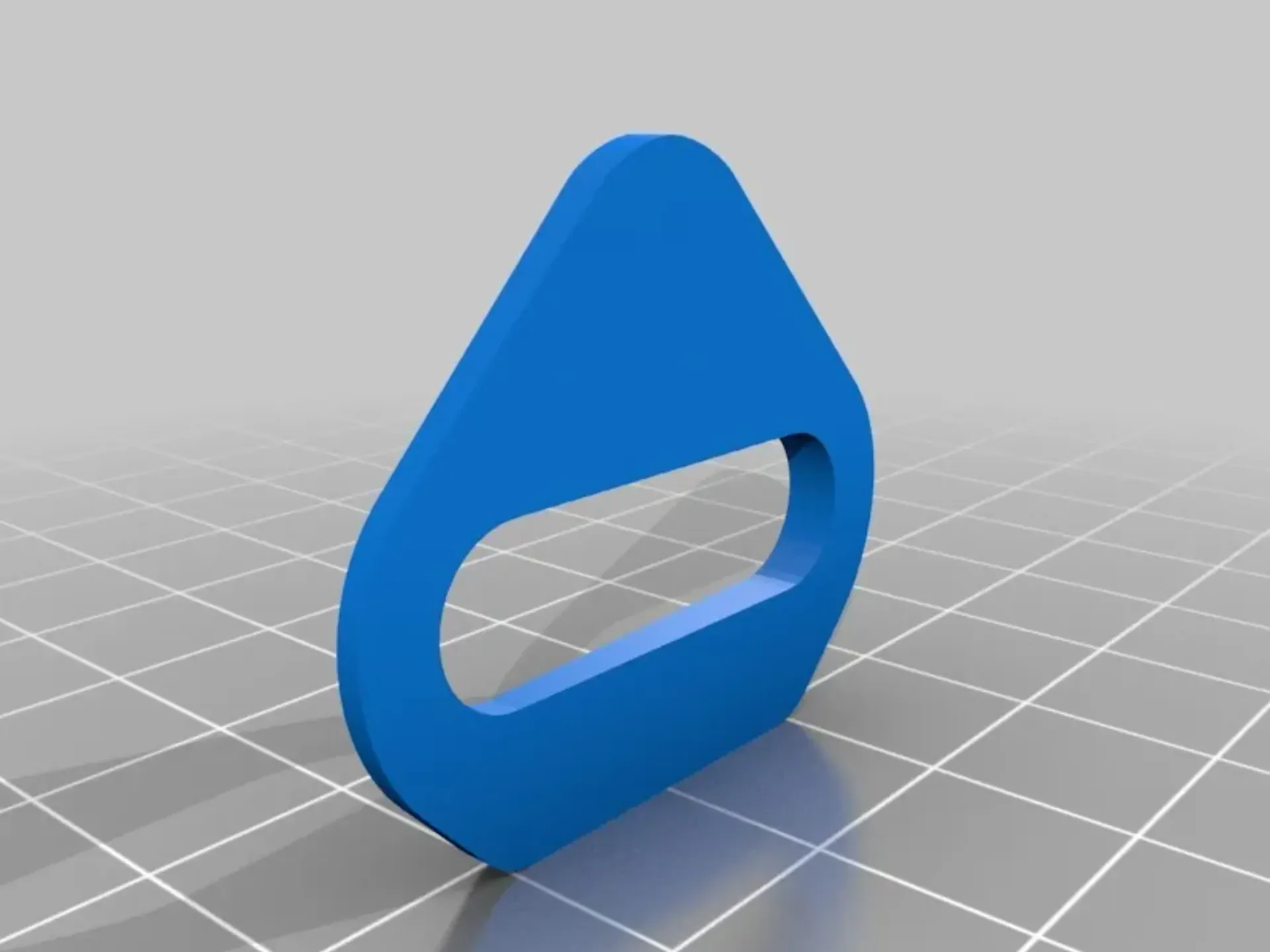

Я сделал сборку из трех клиньев, потому что печать 3 отдельных клиньев по 1 градусу, а затем их складывание не даст одинакового угла из-за неточности, присущей 3D-принтерам. Мне они тоже нужны лично.

Я выставил датчик здесь (https://www.amazon.com/Bike-Fit-Forefoot-Measuring-Device/dp/B005Z177AA) примерно на 20 градусов или около того, и за 60 секунд, когда я примерил шипы, это имело огромное значение. STL с тремя клиньями может быть для вас неактуален, и я был бы удивлен, если бы вам понадобилось их кратно.

Эталонное изображение

Сборка и материалы

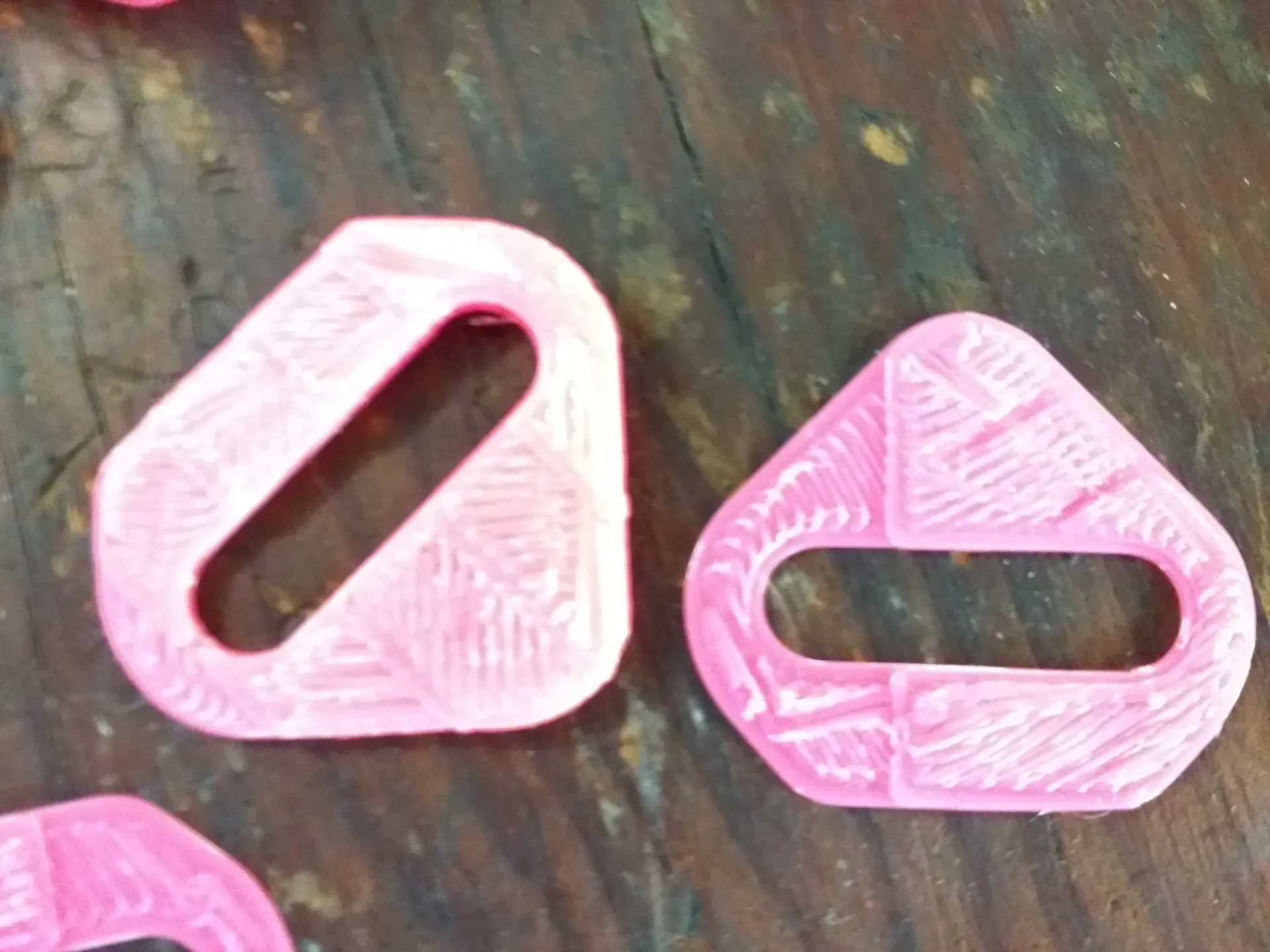

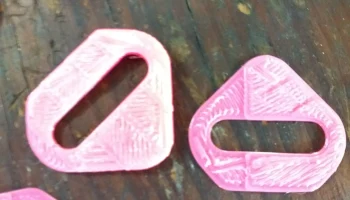

Распечатайте несколько экземпляров и сложите их в стопку в зависимости от того, что скажет вам ваш (квалифицированный) установщик.

В зависимости от того, сколько вы используете, вам могут понадобиться более длинные болты, чтобы не сорвать резь��у на внутренней пластине колодки.

Люди жаловались на настоящие красные клинья BikeFit, говоря, что крутящий момент, необходимый для адекватного закрепления клиньев, раздавит их, сводя на нет любой угол, который они могли установить.

На практике действительно выглядело так, будто пластик очень поддался. При достаточном их количестве (у меня их было по 3 на каждой планке) чистый угол все еще был на месте, хотя он, конечно, не будет чисто аддитивным.

Меня беспокоит, что напечатанный на 3D-принтере материал (HIPS, PLA, ABS и т. д.) треснет при значительном сжатии под двумя болтами. Недостаточно плотно, и вы можете поднять ногу и обнаружить, что шип все еще застрял в педали, или просто потерять шип где-то на дороге (вероятно, вы никогда его не найдете).

Я еще не проверял это, поэтому, если вы меня опередите, пожалуйста, дайте мне знать, как все пройдет.

Я разработал это, потому что в предыдущем опыте стропила/поля, которые я видел, казалось, могли выдержать нагрузку, потому что они не были напечатаны так же, как фактическая целевая структура. Надеюсь, я был прав.
