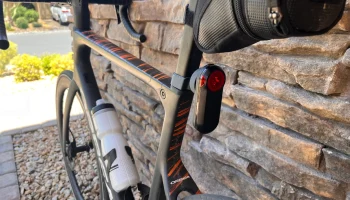

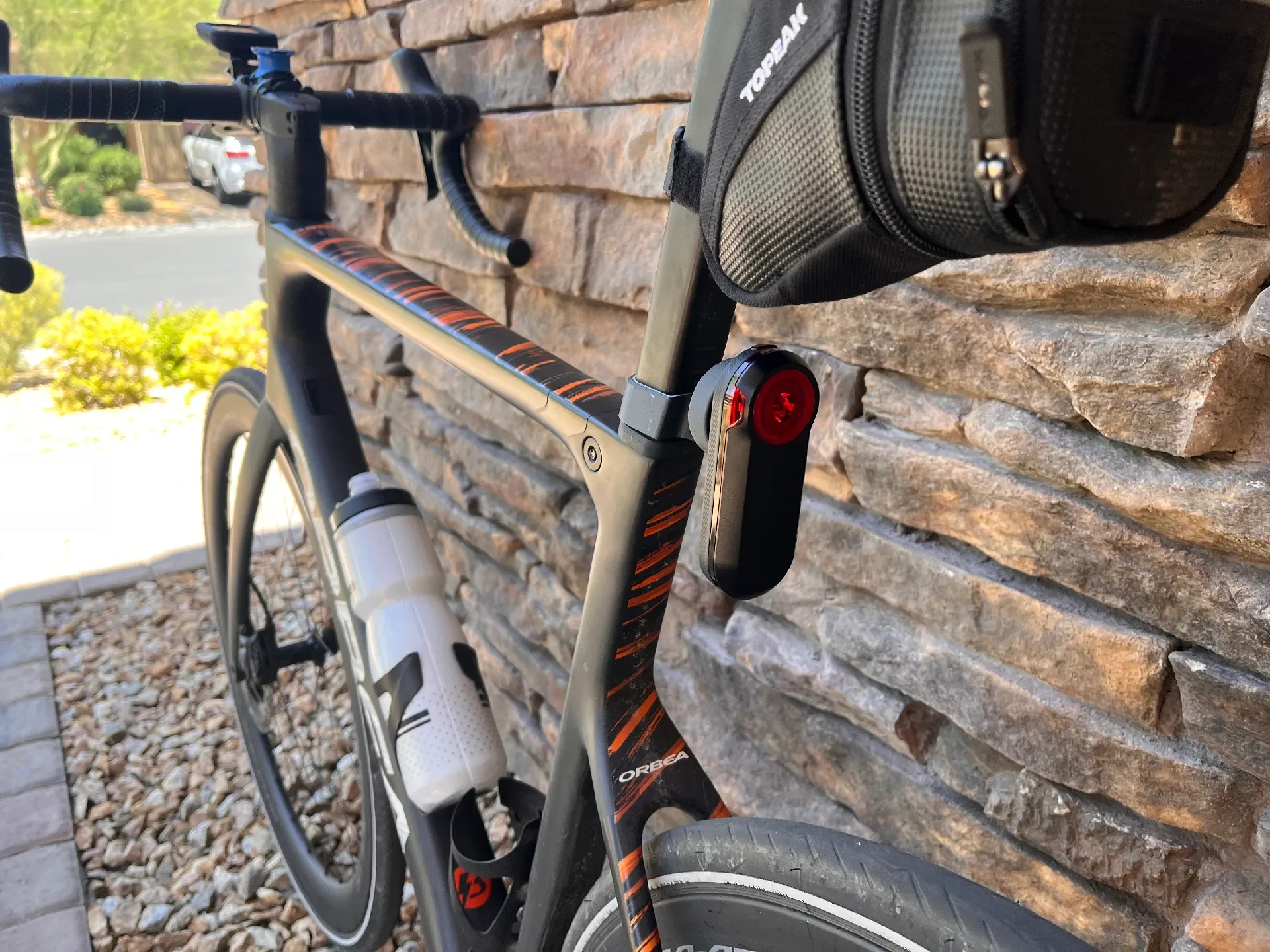

Varia RTL515 D Крепление на подседельный штырь......

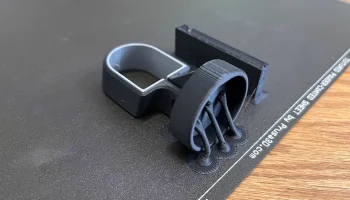

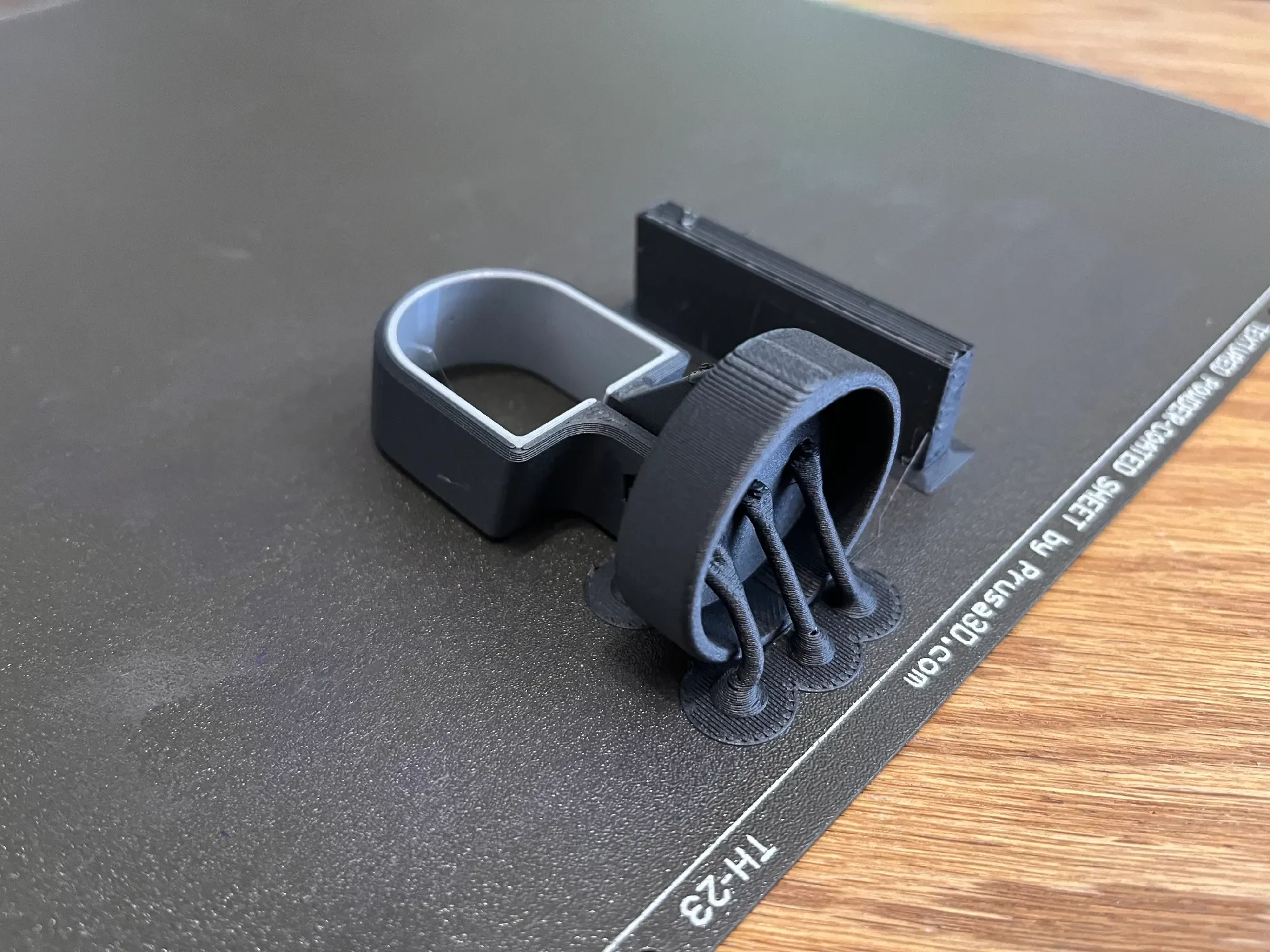

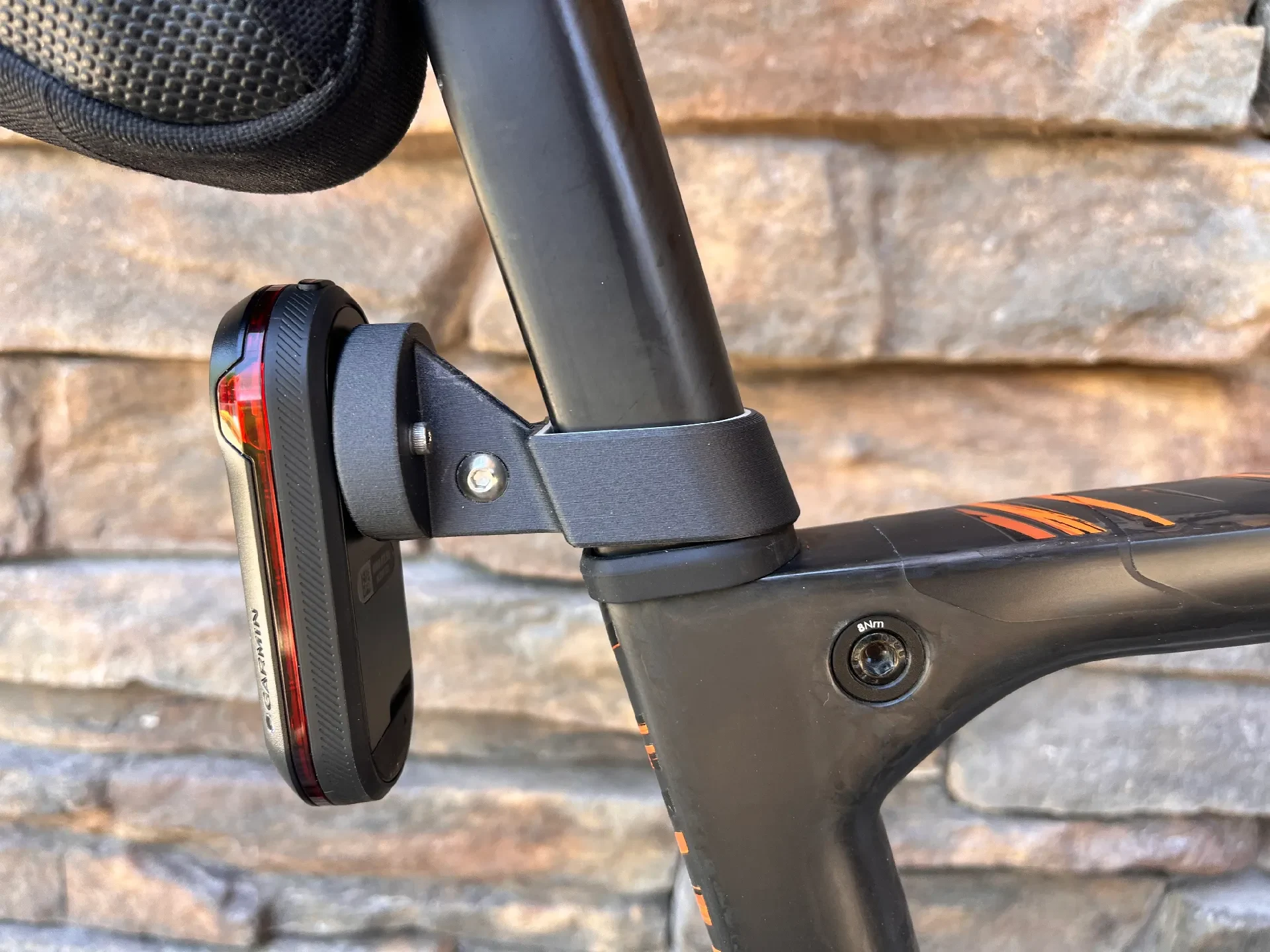

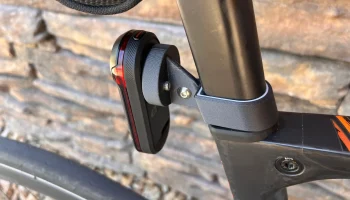

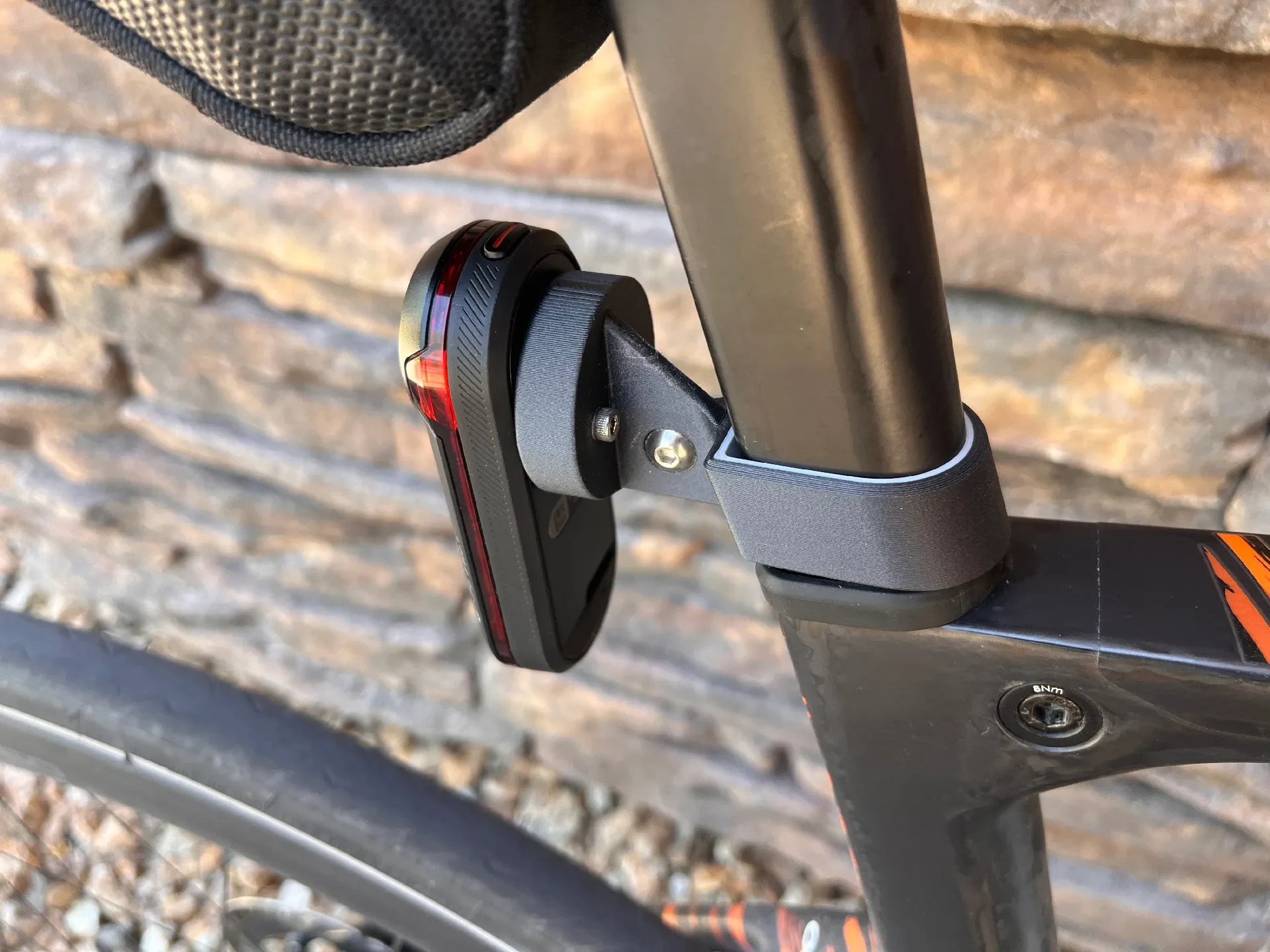

Это специальное крепление для подседельного штыря в стиле D (Orbea Orca 2024) для Garmin Varia RTL515. Я напечатал его с помощью Prusament PC-CF и Ninjatek Cheetah TPU на своей двойной головке Prusa XL. Я спроектировал крепление таким образом, чтобы между PC-CF и подседельным штырем из углеродного волокна был барьер из ТПУ. Я использовал поворотный замок от крепления Garmin Varia с 2 винтами с головкой под торцевой ключ M3 x 8 мм, чтобы прикрепить его к креплению, а также винт с шестигранной головкой M5 x 10 мм для крепежного винта.

Я предоставляю отдельные STL, но они предназначены для печати как единое целое.

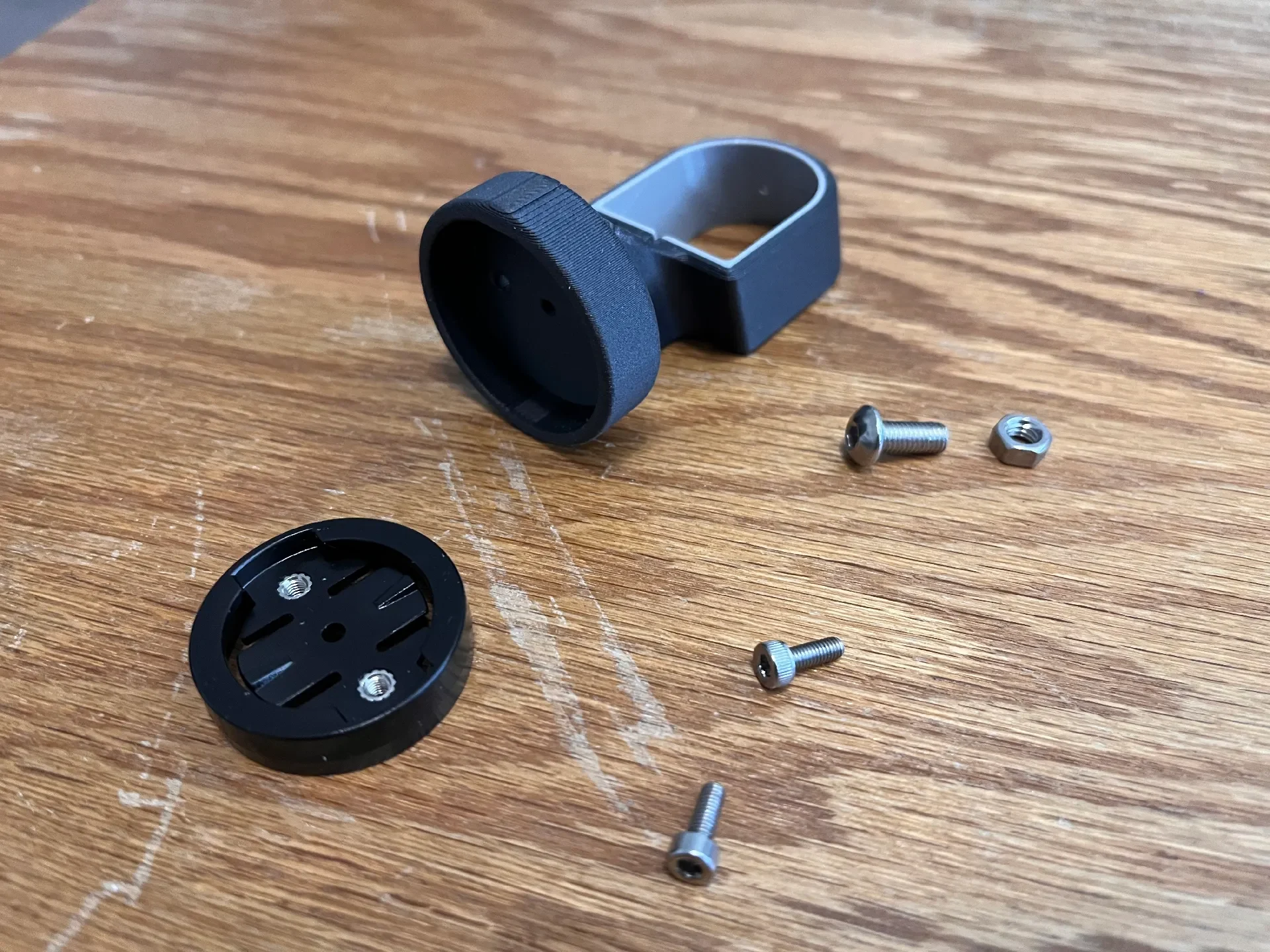

Список запчастей

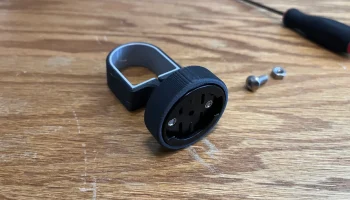

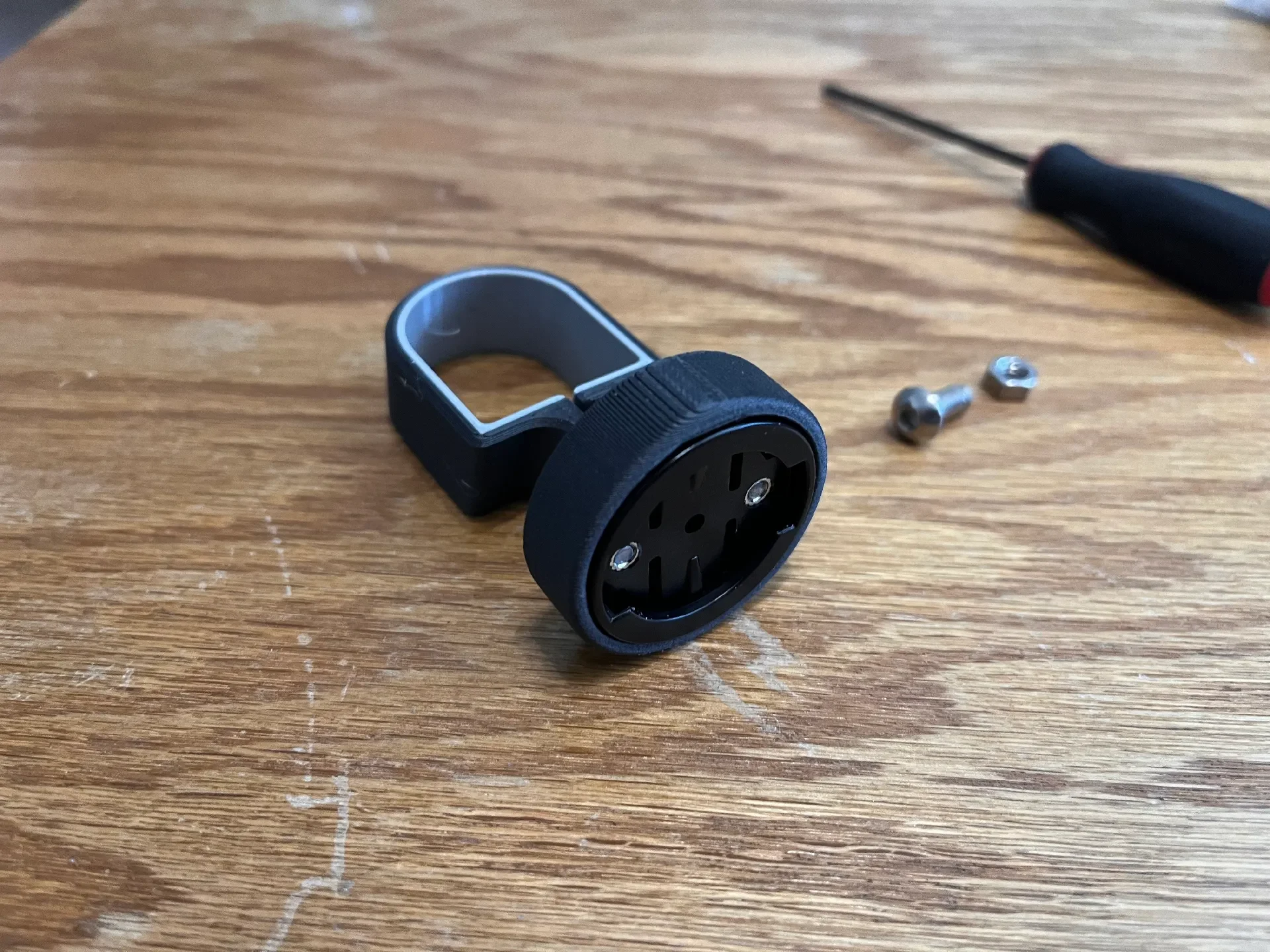

Поворотный замок Garmin Varia (из крепления) или вы можете использовать сменное крепление Garmin K-Edge (поищите на Amazon), но для этого потребуется использовать термостабилизированные вставки. Я не уверен, что они поместятся в монтажные отверстия диаметром 3,4 мм.

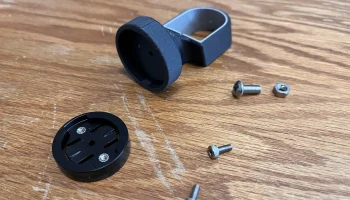

2 шт. Винты с головкой под торцевой ключ M3 x 8 мм и гайка

1 винт с шестигранной головкой M5 x 10 мм и гайка
