Улучшенное крепление рулевой колонки Wahoo Elemnt.......

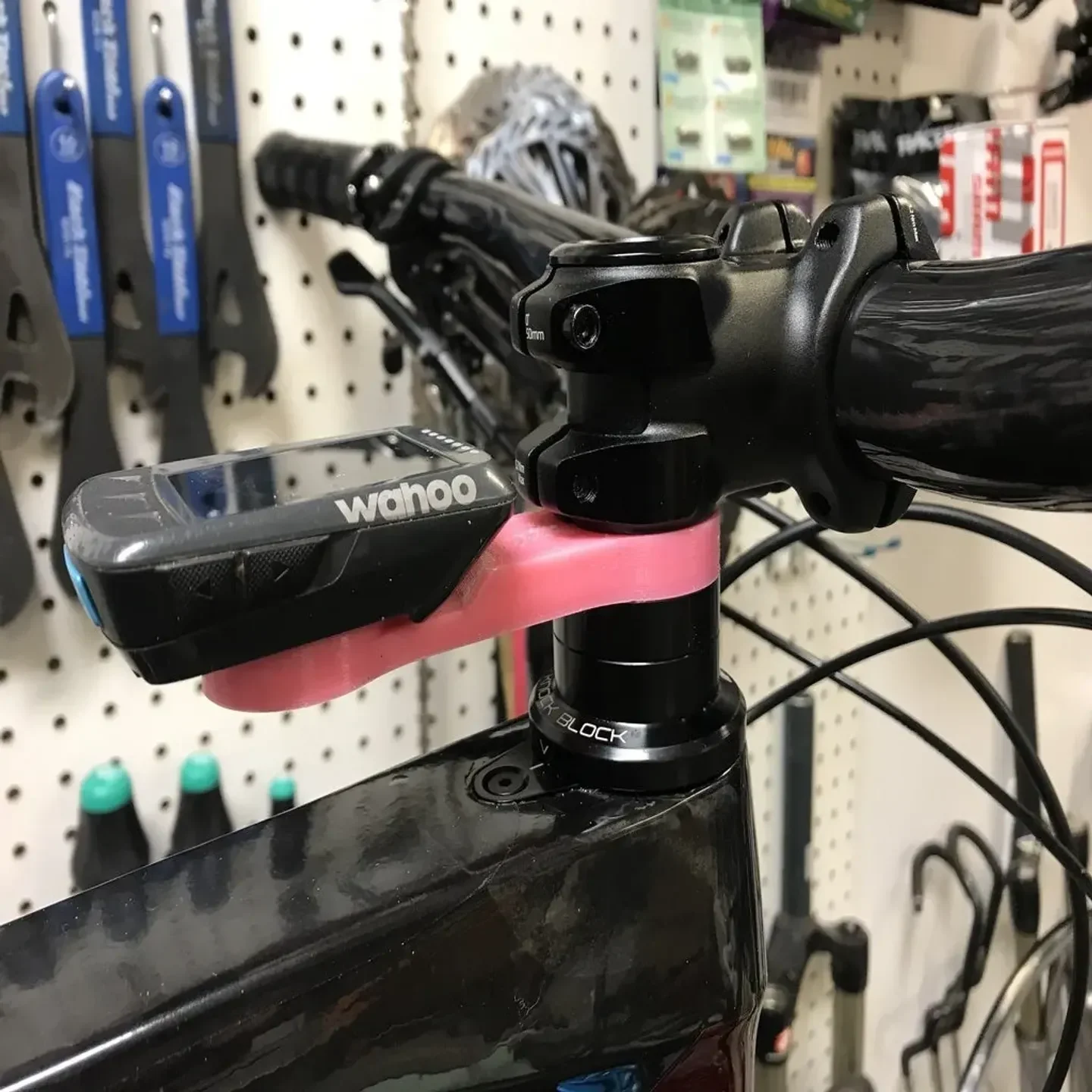

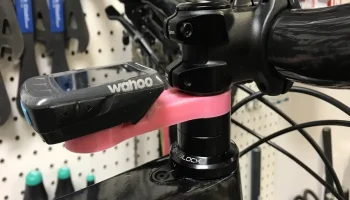

Обновление от 18 ноября 2019 г.: У меня есть Trek MTB с блоком Knock Block, в котором используются проставки с шпонками. Я изменил конструкцию, чтобы она была совместима с Knock Block, и загрузил этот STL, а также добавил исходный файл Fusion 360.

Крепление для велокомпьютеров Wahoo Elemnt (на основе файлов САПР, предоставленных Wahoo), которое крепится к рулевой трубе над гарнитурой либо над выносом руля, либо за ним. Более безопасно, чем моя первоначальная конструкция крепления рулевой трубы.

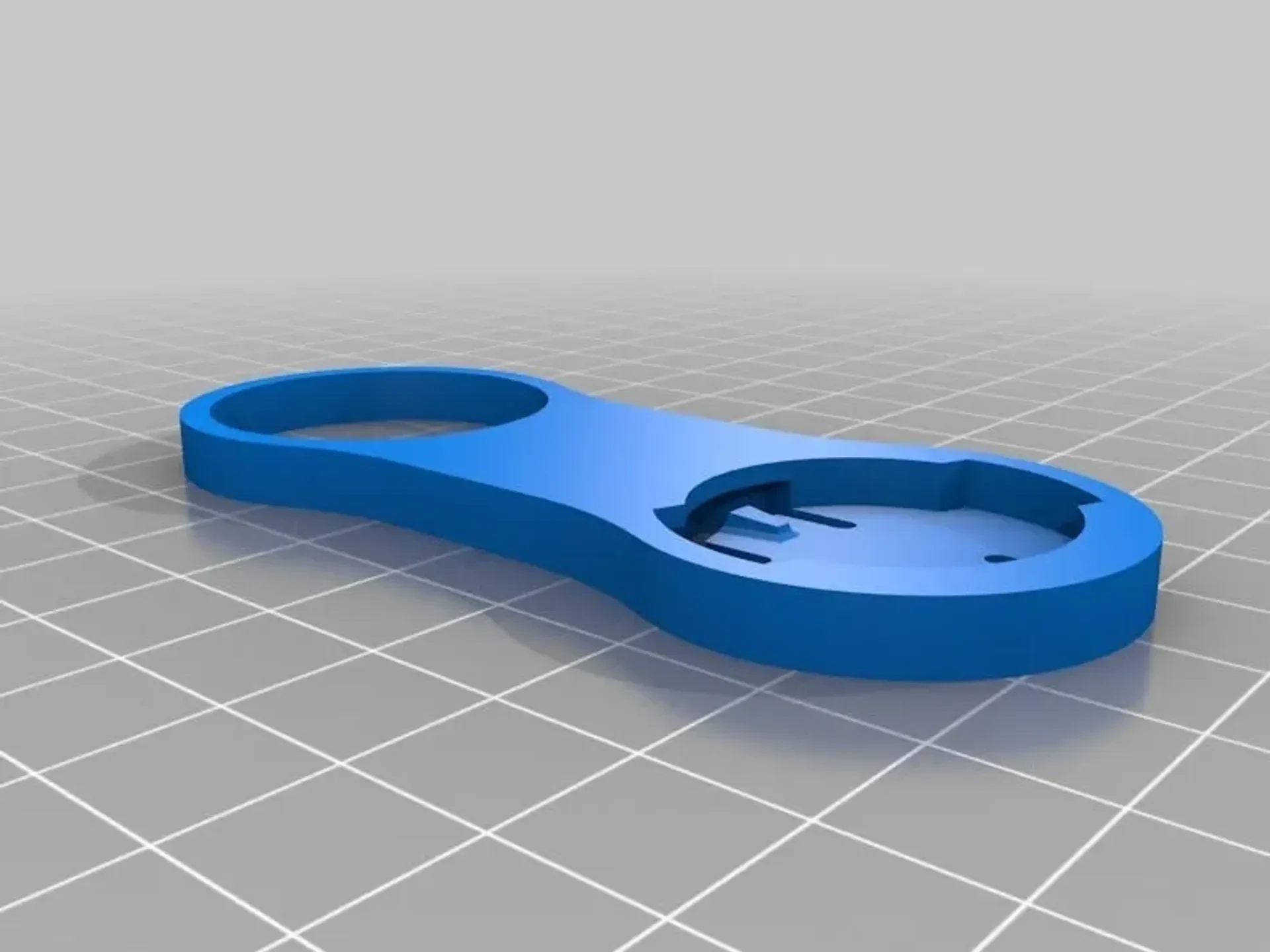

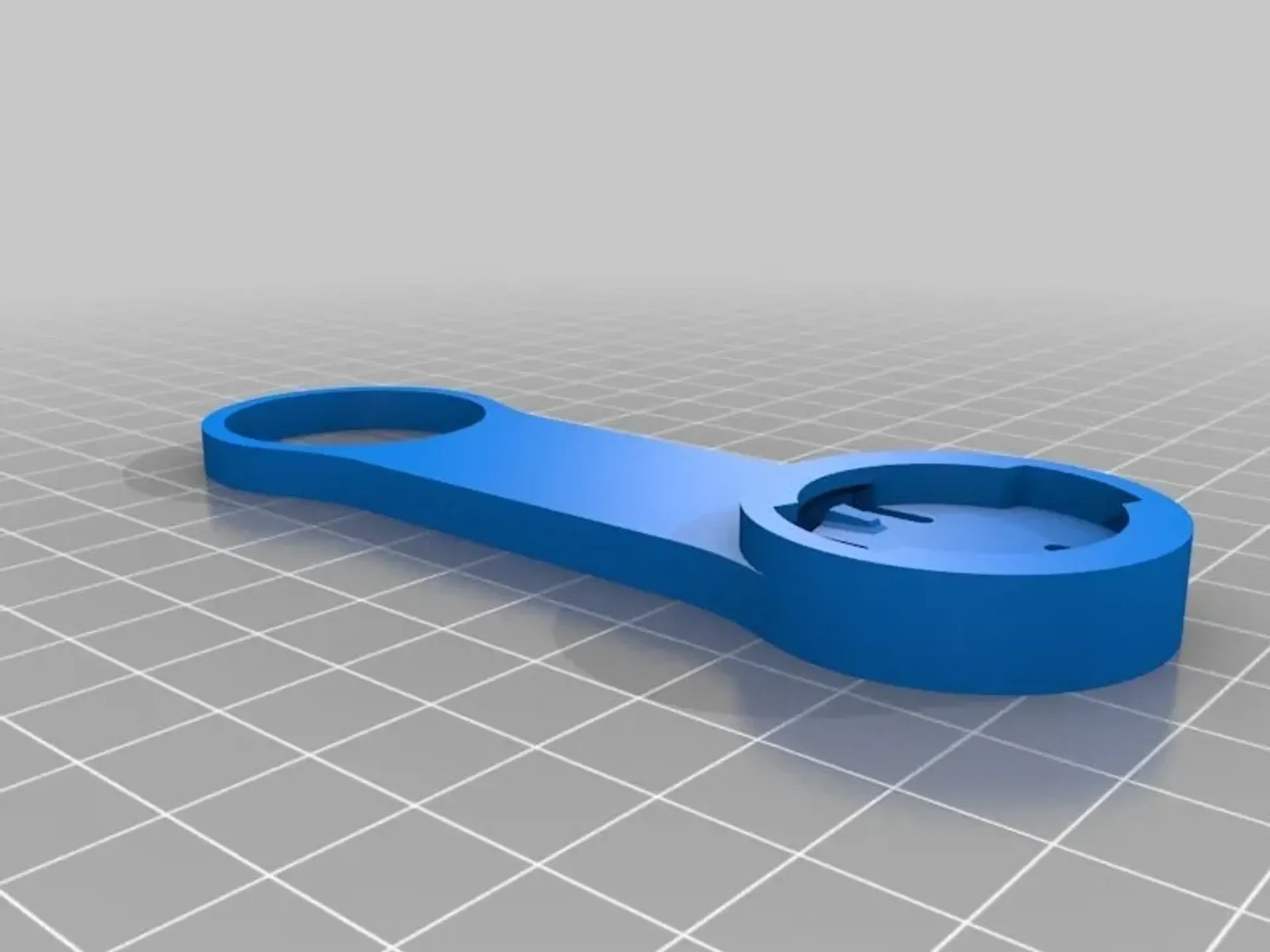

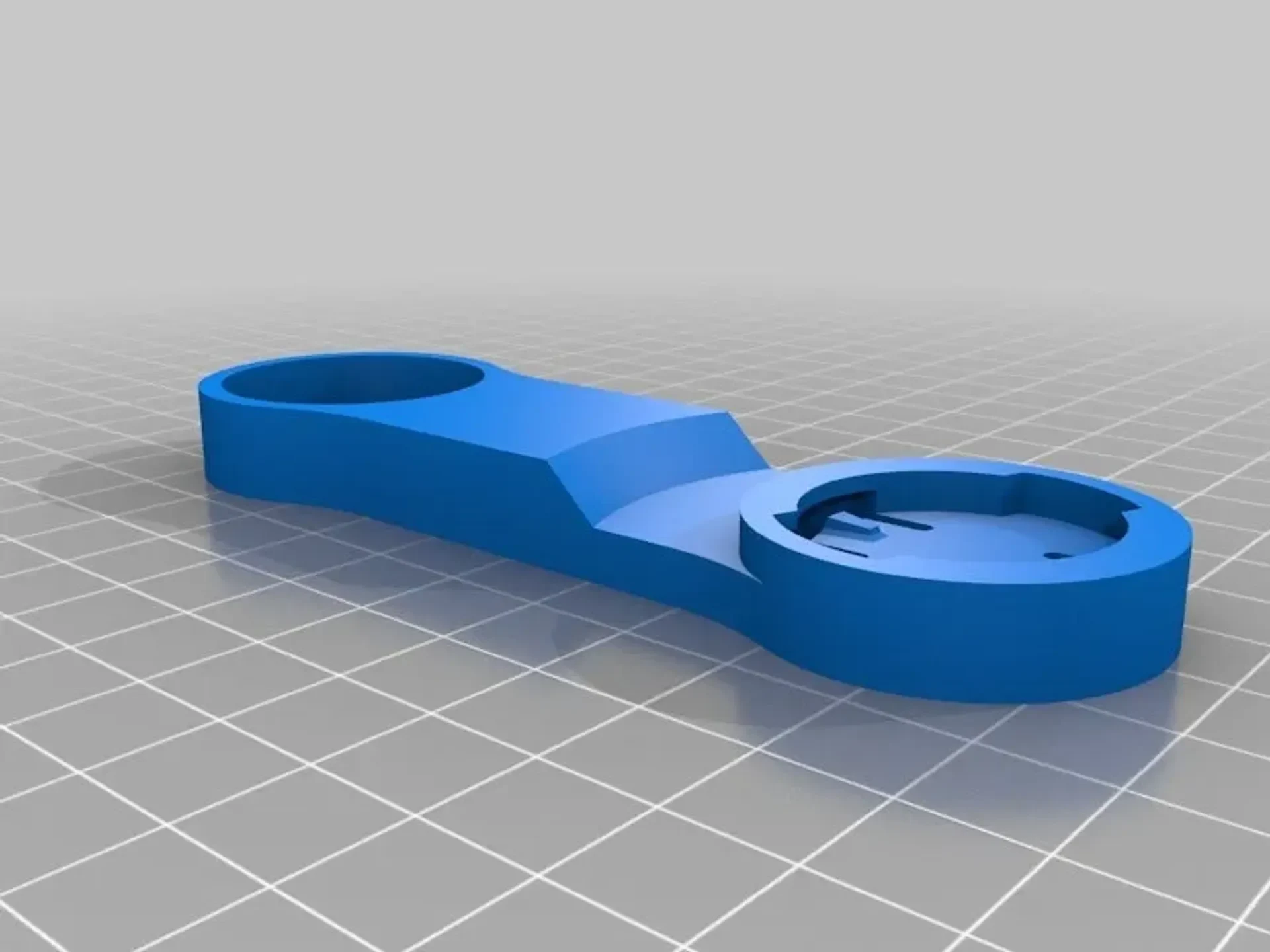

Доступен в двух версиях: более легкая версия толщиной 5 мм и более толстая версия толщиной 10 мм. Я обнаружил, что моя первоначальная конструкция немного гибка для использования на горных велосипедах, и думаю, что версия 10 мм должна решить эту проблему. Также доступна стандартная версия с высотой 5 мм над выносом, позволяющая использовать более надежное крепление Wahoo.

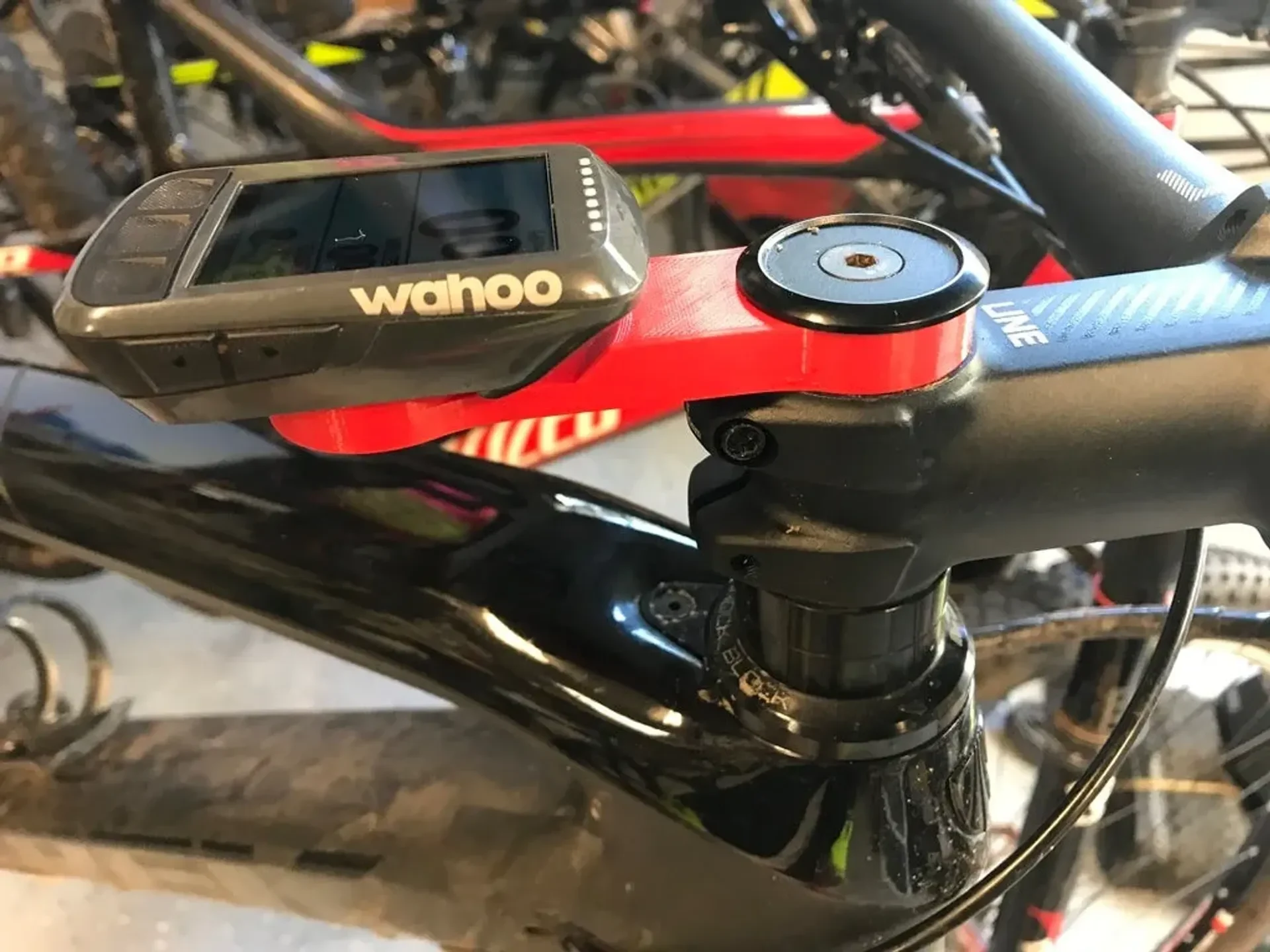

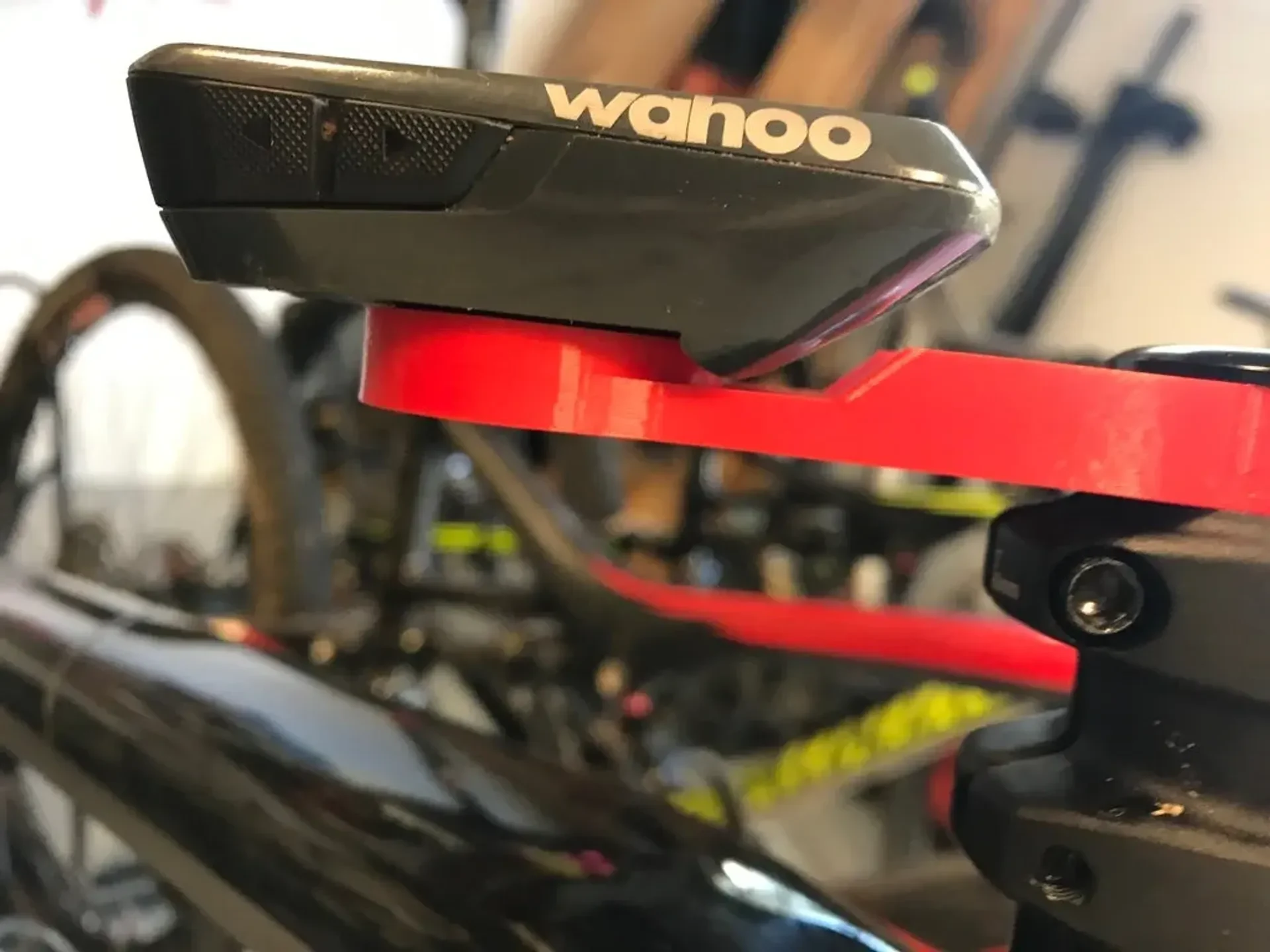

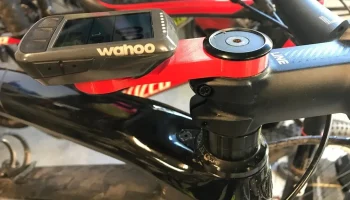

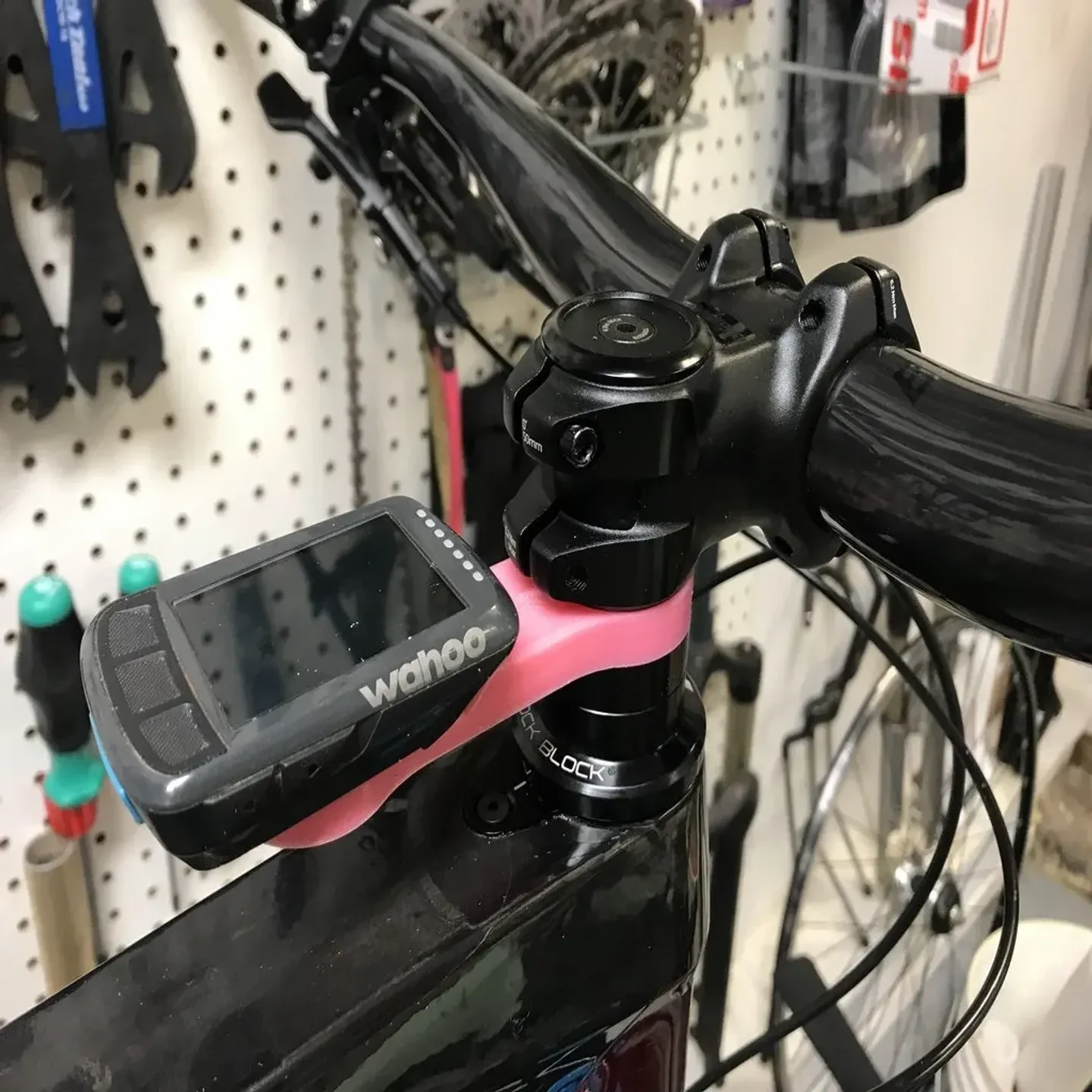

На фотографиях показано установленное над выносом, потому что мне было лень снимать вынос, чтобы установить его ниже.

Распечатать инструкции
Категория: Спорт и активный отдых Краткое описание

Обновление от 18 ноября 2019 г.: У меня есть Trek MTB с блоком Knock Block, в котором используются проставки с шпонками. Я изменил конструкцию, чтобы она была совместима с Knock Block, и загрузил этот STL, а также добавил исходный файл Fusion 360.

Крепление для велокомпьютеров Wahoo Elemnt (на основе файлов САПР, предоставленны�� Wahoo), которое крепится к рулевой трубе над гарнитурой либо над выносом руля, либо за ним. Более безопасно, чем моя первоначальная конструкция крепления рулевой трубы.

Доступен в двух версиях: более легкая версия толщиной 5 мм и более толстая версия толщиной 10 мм. Я обнаружил, что моя первоначальная конструкция немного гибка для использования на горных велосипедах, и думаю, что версия 10 мм должна решить эту проблему. Также доступна стандартная версия с высотой 5 мм над выносом, позволяющая использовать более надежное крепление Wahoo.

На фотографиях показано установленное над выносом, потому что мне было лень снимать вынос, чтобы установить его ниже.

Предыстория

Я уже некоторое время использую свою оригинальную конструкцию крепления рулевой трубы для своего велокомпьютера Wahoo Elemnt Bolt, и она работает хорошо, но затем со мной связался brian_bierman и попросил сделать версию, которая была бы длиннее и монтировалась бы под выносом, указывая назад, чтобы компьютер был еще более защищен от повреждений при аварии. Я подумал, что это отличная идея, и собирался изменить первоначальный дизайн, но понял, что с помощью Elemnt Bolt и аэродинамического дизайна передней части его невозможно установить «назад» из-за аэродинамических элементов на передней части компьютера.

WheresWaldo также отметил, что Wahoo предоставляет файлы САПР для входящего в комплект аэродинамического крепления, поэтому я попытался использовать это, но конструкция предназначена для литья под давлением, а не для печати FDM, и модификация исходных моделей для 3D-печати была за пределами моих навыков с Fusion 360. В конце концов я перерисовал дизайн Wahoo с нуля, сняв размеры с оригинальных моделей Wahoo CAD.
