Проект JAWA-ČZ KÝVAČKA 250/353.02 - ДЕТАЛЬ №7 - Колеса......

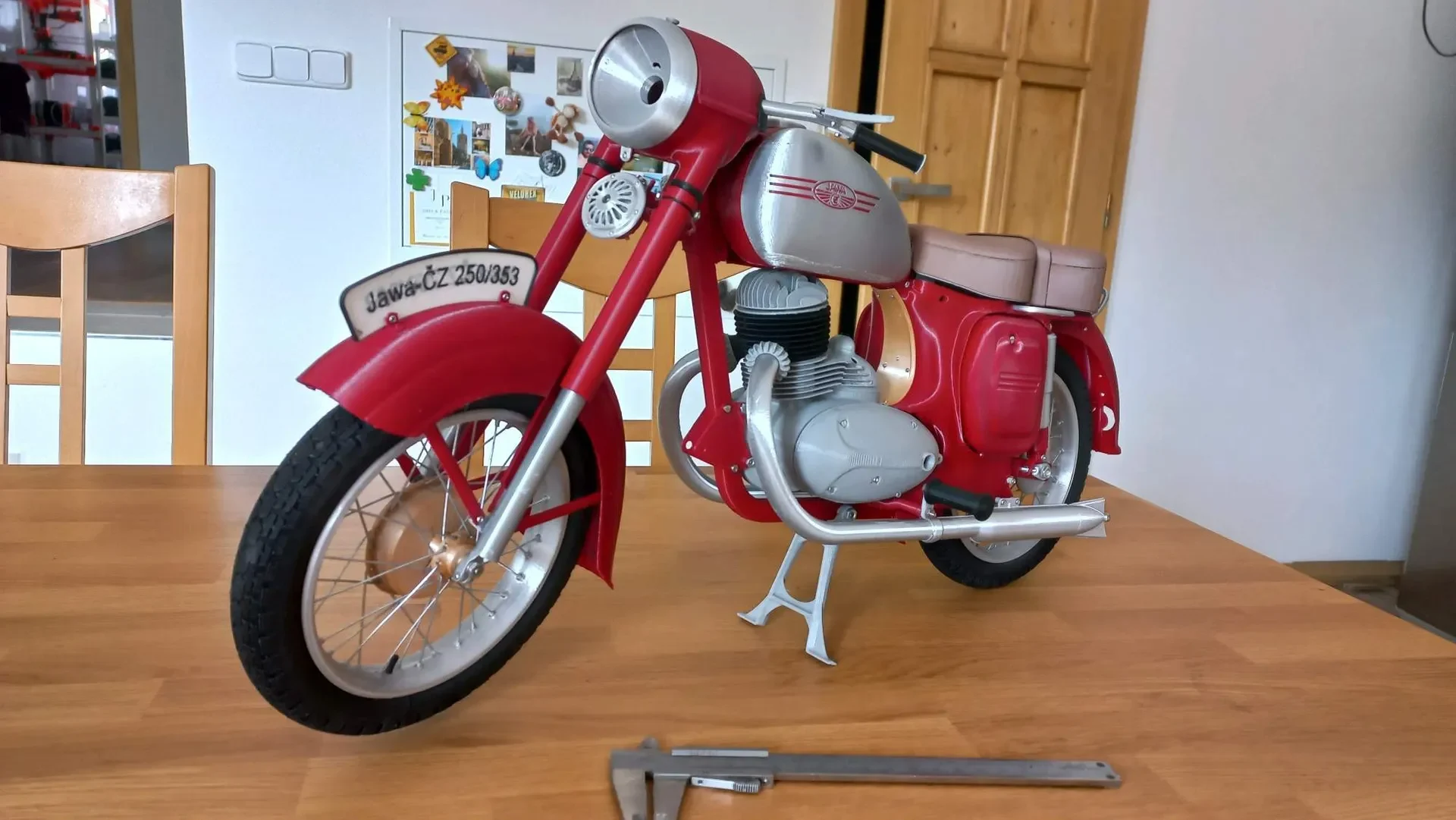

Перед вами 7-я часть моей сборки Jawa-ČZ 250/353.02.

Надеюсь, шестая часть вам понравилась :)

https://www.printables.com/cs/model/802455-project-jawa-cz-kyvacka-25035302-part-no6-rear-mud

Как обычно, модель состоит из больших частей, но также и из очень маленьких, поэтому обратите внимание на описание и прилагаемые изображения. Как обычно, будьте предельно осторожны во время самой сборки и работайте медленно и осторожно.
Если вам удалось повредить или сломать какую-то деталь, несмотря на повышенную осторожность, следует «приварить» ее паяльником, а не приклеивать суперклеем.

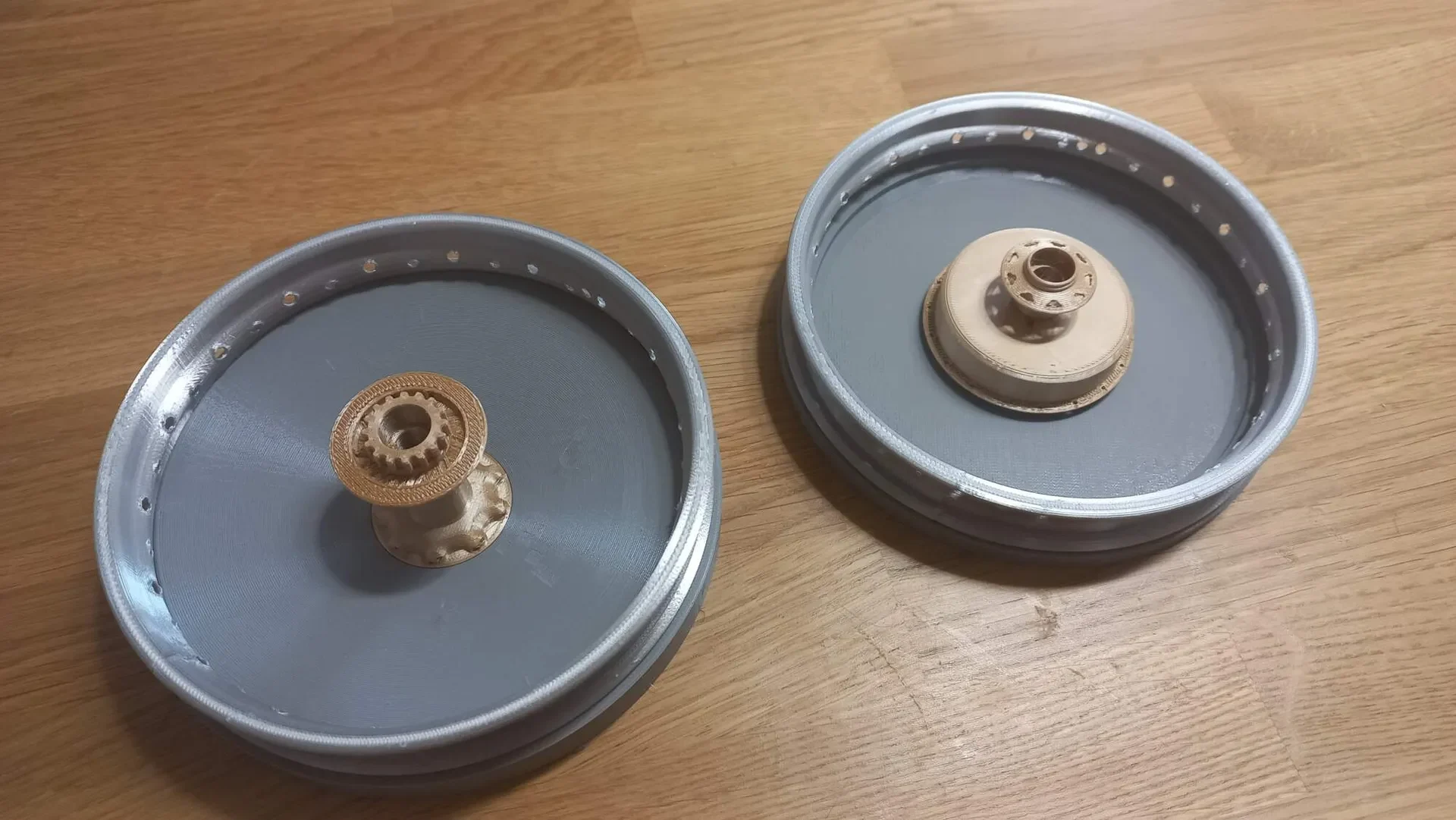

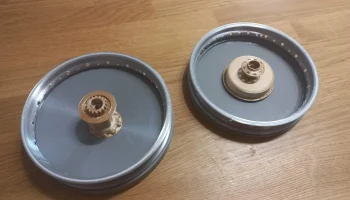

На сегодня я подготовил вам колеса — самые сложные части всей модели, поэтому работайте медленно и аккуратно. Перед каждым склеиванием постарайтесь собрать все детали вместе и убедиться, что все детали подходят друг к другу.

Если вам нужно больше фотографий дл�� лучшего понимания, вы можете увидеть здесь:

https://www.rajce.idnes.cz/jawarmaniak/album/jawa-tisk

сначала мы начали с более простых деталей для рамы — натяжителей цепи.

Инструкция по печати:

Chain_tensioner_L — 1 шт., хром PLA, 100% заполнение, слой 0,15-0,2.
Chain_tensioner_R — 1 шт., хром PLA, 100% заполнение, слой 0,15-0,2.

Инструкция по сб��рке:

Отрезаем головку от 2-х винтов М2, чтобы получить стержень с резьбой М2-12мм.
Приклейте эти стержни в напечатанные отверстия в обоих натяжителях цепи с помощью суперклея.
Отложите пока детали в сторону.

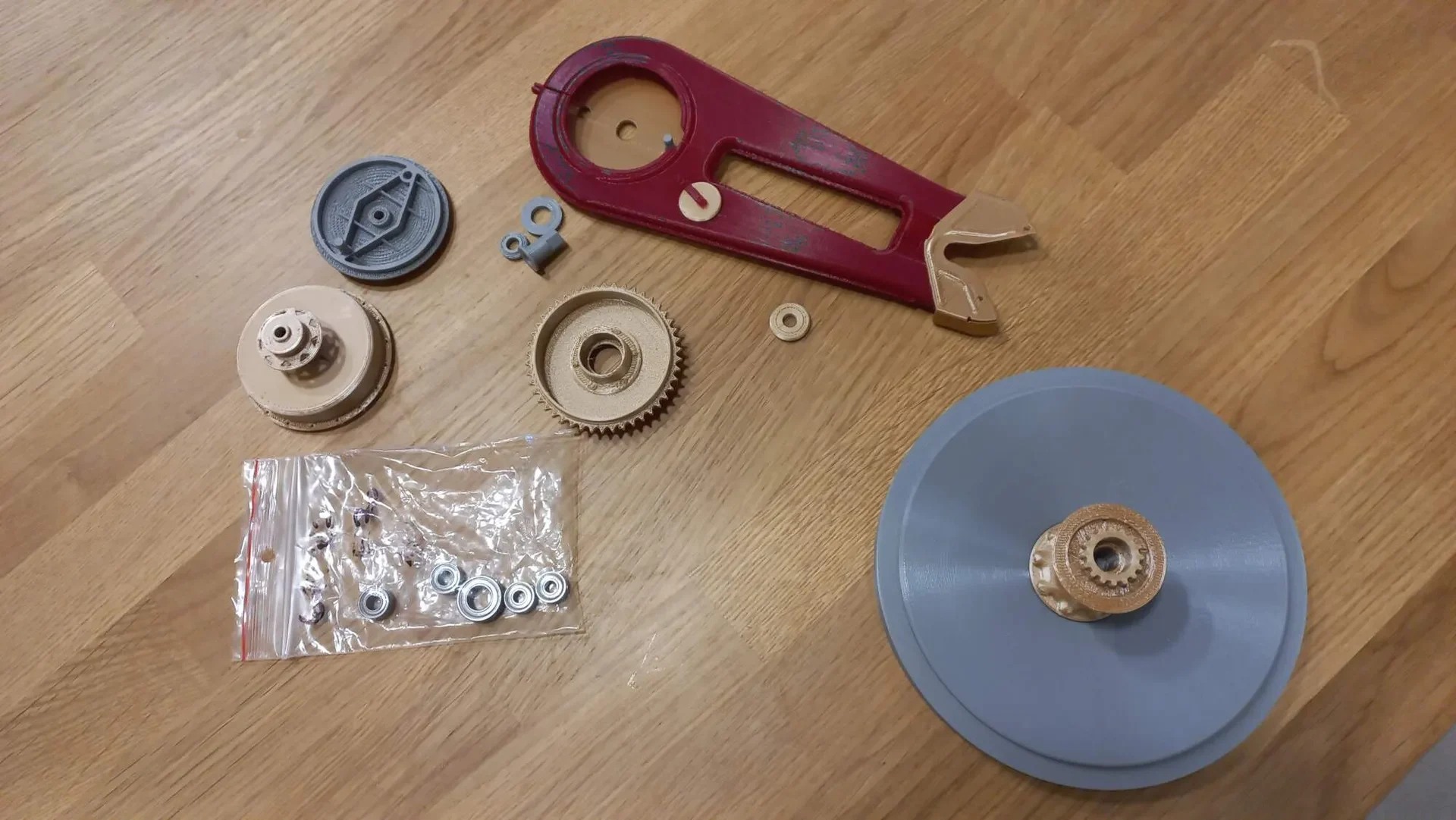

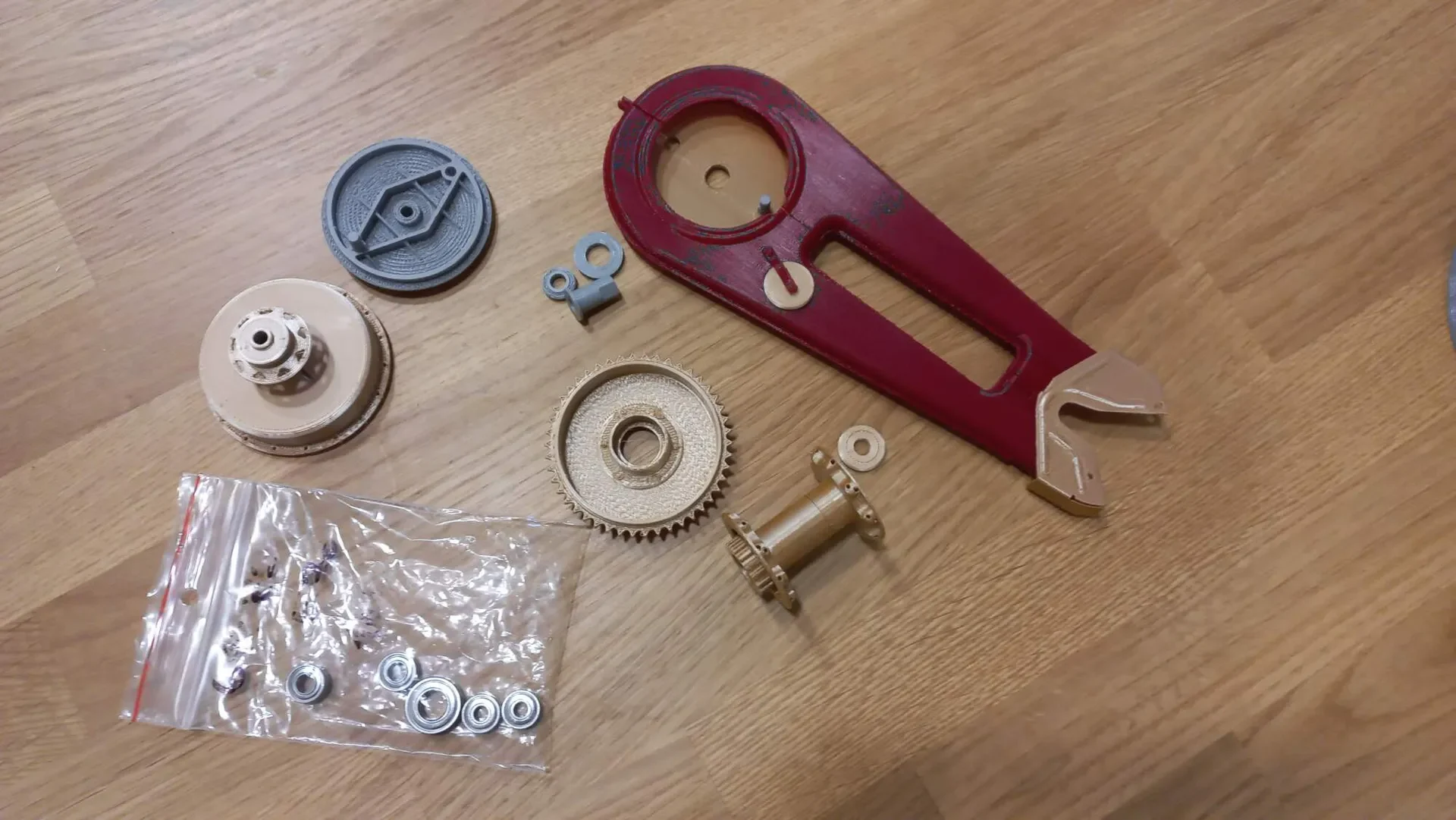

во-вторых, мы можем распечатать защиту цепи

Инструкция по печати:

Chain_guard_top — 1 шт., PLA красный, заполнение 100%, слой 0,15-0,2.
Chain_guard_bottom — 1 шт., PLA красный, заполнение 100%, слой 0,15-0,2.
control_cap — 1 шт., PLA серебро/светло-песочный, 100% заполнение, слой 0,15-0,2.
Rubber_stop — 2 шт, PLA/TPU черный, наполнение 20%, слой 0,15-0,2.

Инструкция по сборке:

Установка contol_cap в Chain_guard_top. Будьте осторожны, не сломайте держатель колпачка.
Вставьте оба резиновых упора в обе части ограждения.
Отложите пока детали в сторону.

в-третьих, мы можем начать печатать передний тормозной щит

Инструкция по печати:

front_brake_shield — 1 шт., PLA серый, заполнение 50%, слой 0,15.
front_brake_cam_1 — 1 шт., PLA серый, заполнение 100%, слой 0,2.
front_brake_cam_2 — 1 шт., PLA серый, заполнение 20%, слой 0,2.
front_brake_lever — 1 шт., хром PLA, 100% заполнение, слой 0,15.
тормоз_shoes_pivot — 1 шт., PLA серый, заполнение 100%, слой 0,2.

Инструкция по сборке:

Вставьте винт M2-10 в front_brake_cam_1 и зафиксируйте его суперклеем.
Склейте front_brake_cam_1 и front_brake_cam_2 вместе в одну деталь. Будьте внимательны и обратите внимание на правильную ориентацию шестиугольника. Посмотрите на картинку!
Приклейте brace_shoes_pivot к front_brake_shield.
Вставьте front_brake_cam в front_brake_shield_housing с внутренней стороны.
На шестиграннике наденьте front_brake_lever и зафиксируйте их гайкой М2.
Отложите пока детали в сторону.
на четвертом мы можем распечатать задний тормозной щит

Инструк��ия по печати:

Rear_brake_shield — 1 шт., PLA серебристый/светло-песочный, 100% заполнение, слой 0,15.
Rear_brake_shield_housing — 1 шт., PLA серебристый/светло-песочный, 100% заполнение, 0,2 слоя.
тормоз_shoes_pivot — 1 шт., PLA серый, заполнение 100%, слой 0,2.
Rear_brake_cam_1 — 1 шт., PLA серый, заполнение 100%, слой 0,15.
Rear_brake_cam_2 — 1 шт., PLA серый, заполнение 100%, слой 0,2.
задний_тормозной_рычаг — 1 шт., хром PLA, 100% заполнение, слой 0,15.
тормозной рычаг_pin — 1 шт., PLA серый, заполнение 100%, слой 0,15.

Инструкция по сборке:

Склейте Rear_brake_shield и Rear_brake_shield_housing.
Приклейте Brake_shoes_pivot к Rear_brake_shield.
Вставьте винт M2-10 в front_brake_cam_1 и зафиксируйте его суперклеем.
Склейте Rear_brake_cam_1 и Rear_brake_cam_2 вместе в одну деталь. Будьте внимательны и обратите внимание на правильную ориентацию шестиугольника. Посмотрите на картинку! Не перепутайте детали переднего и заднего тормоза. Они не взаимозаменяемы!
Вставьте задний_тормозной_кулачок в задний_тормозной_щит с внутренней стороны.
На шестиграннике сдвиньте задний_тормозной_рычаг и зафиксируйте его гайкой М2.
Вставьте тормозной_рычаг_pin в задний_тормозной_рычаг.
Отложите пока детали в сторону.

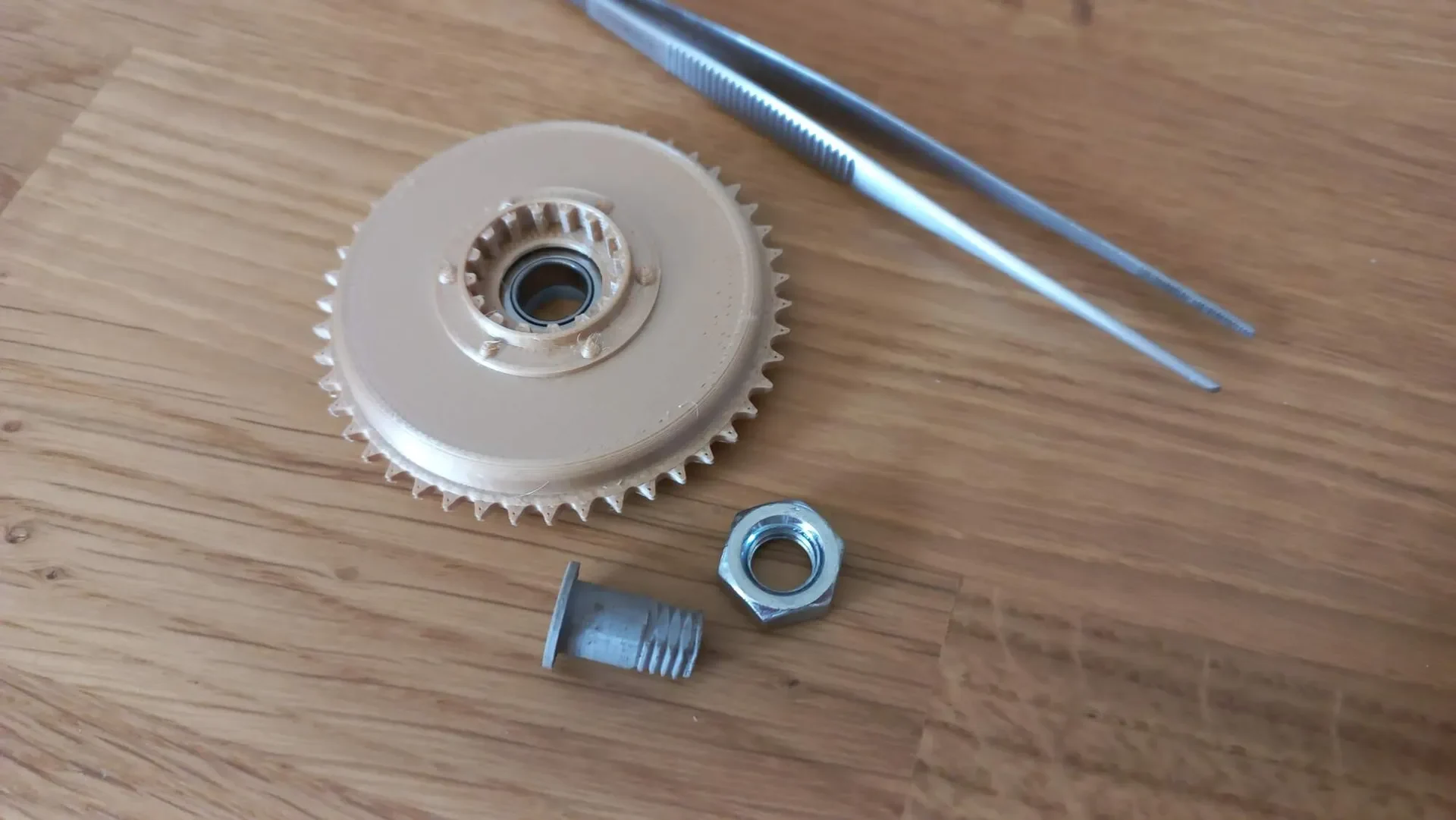

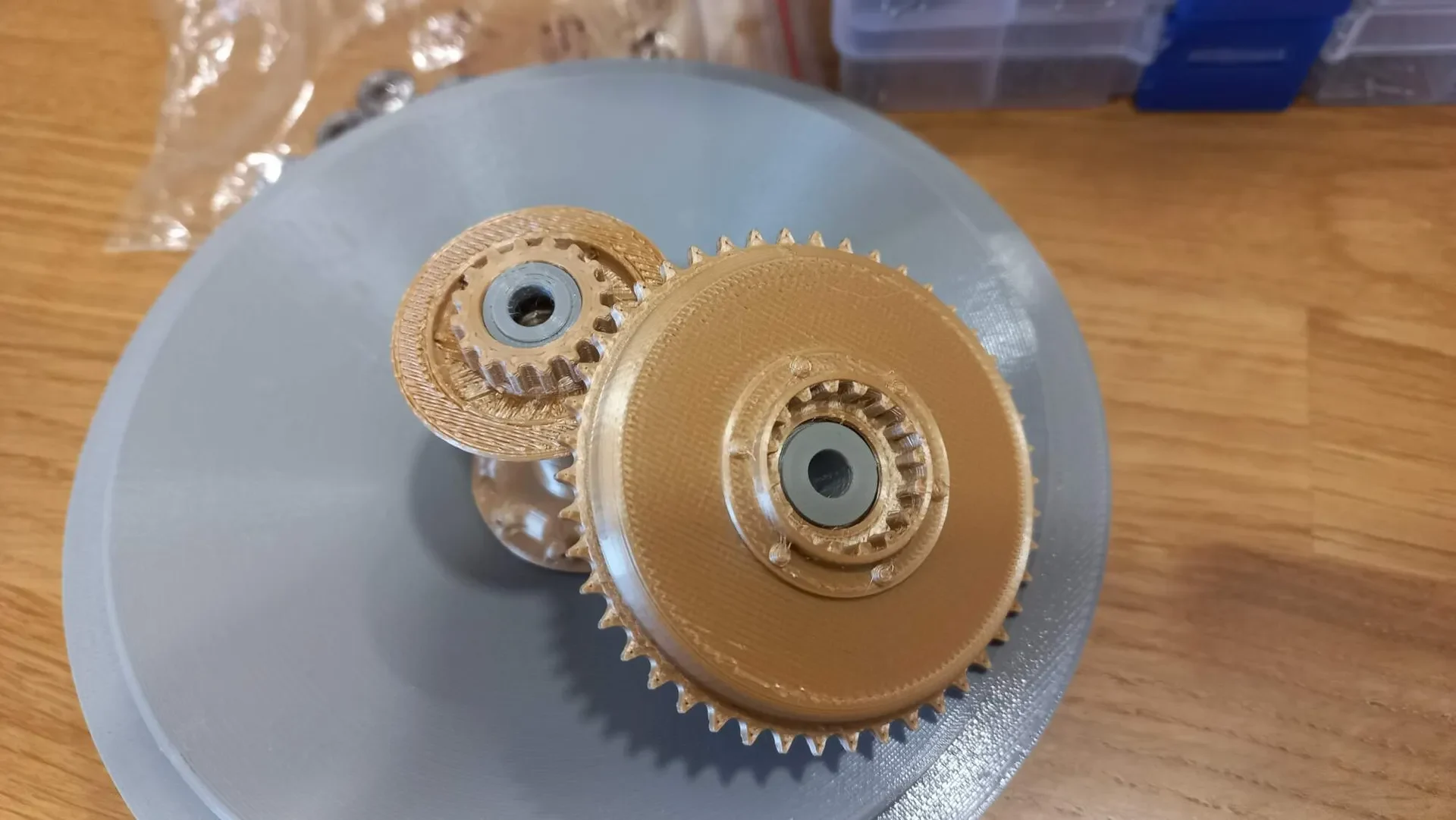

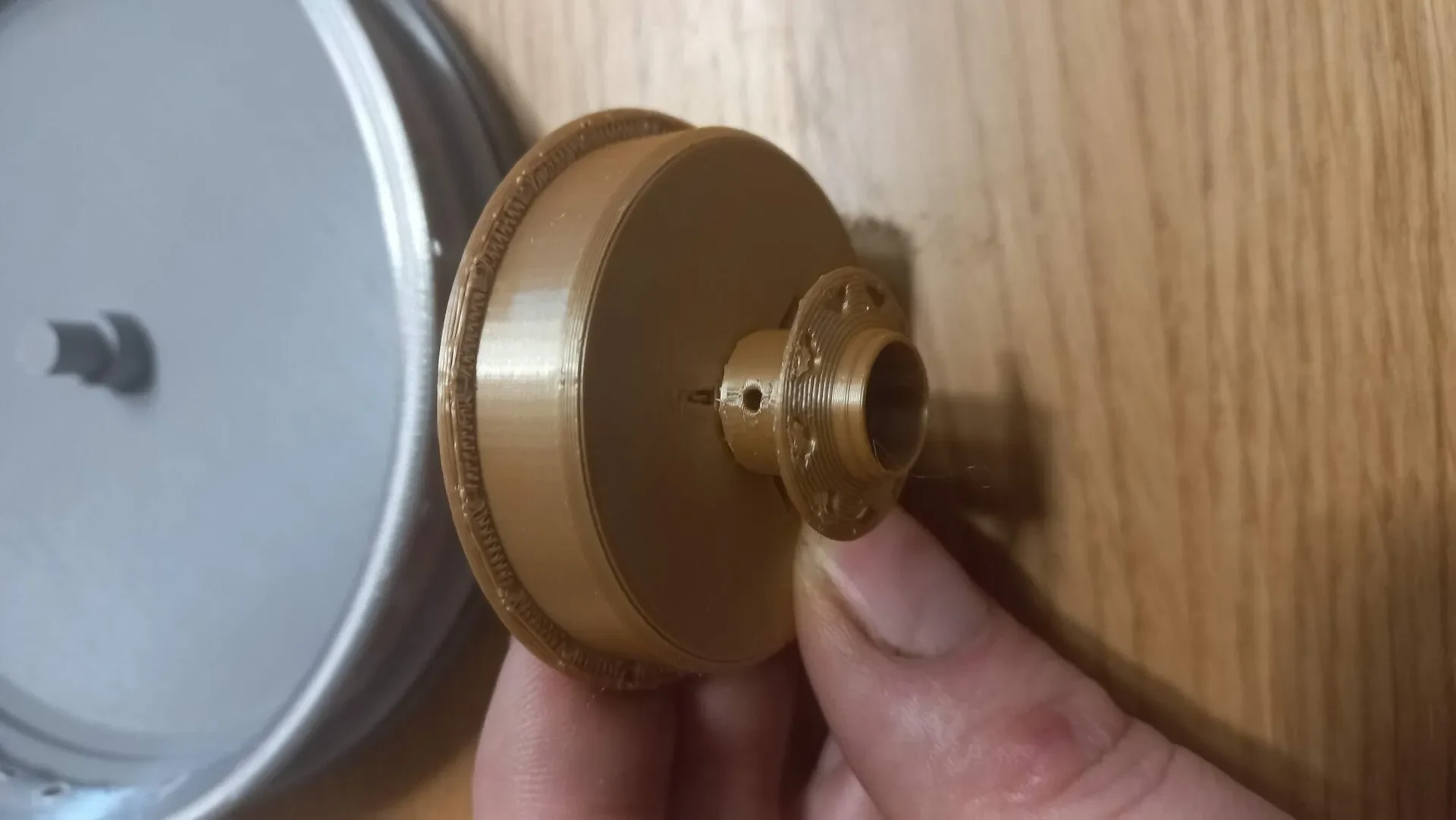

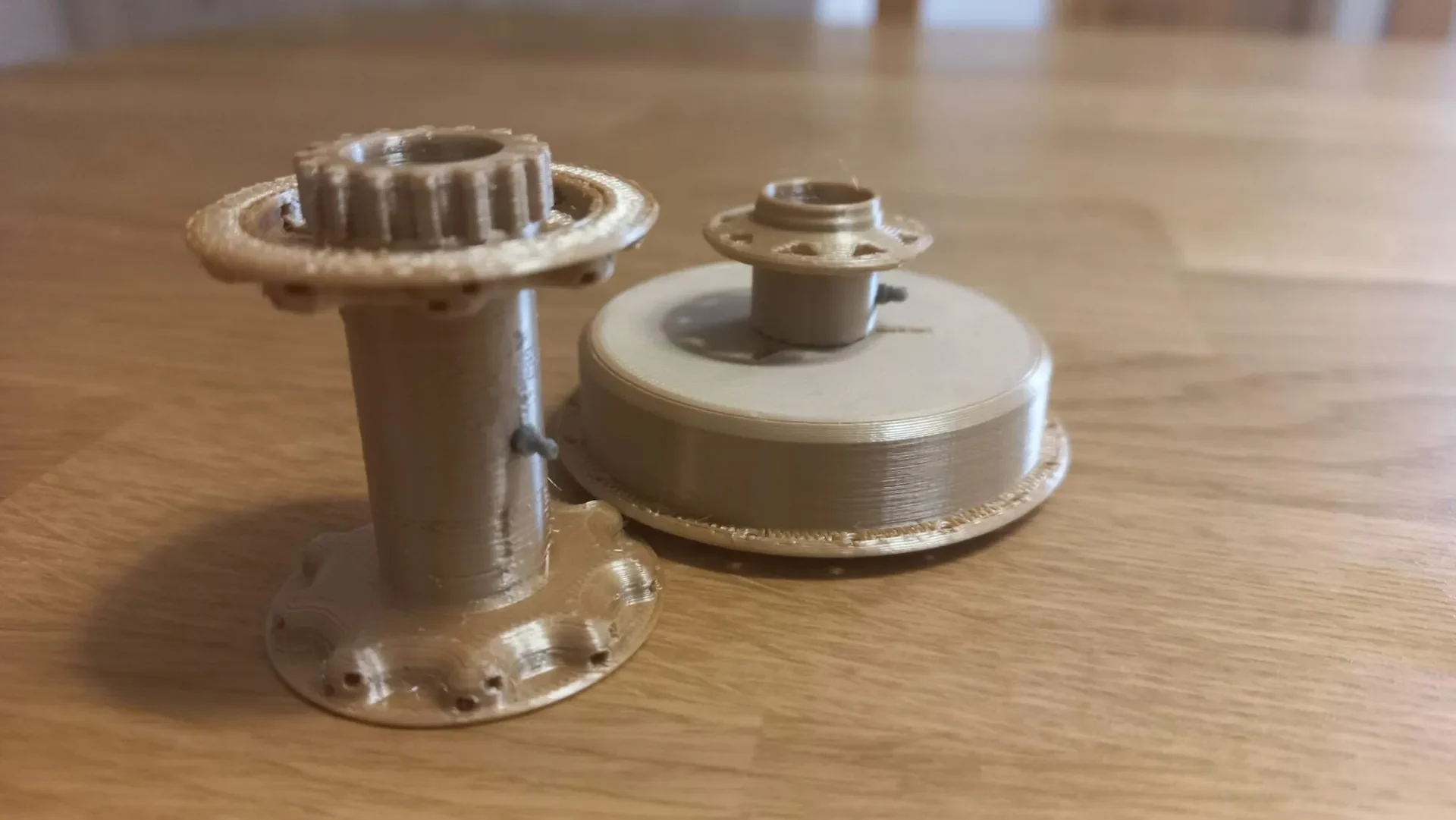

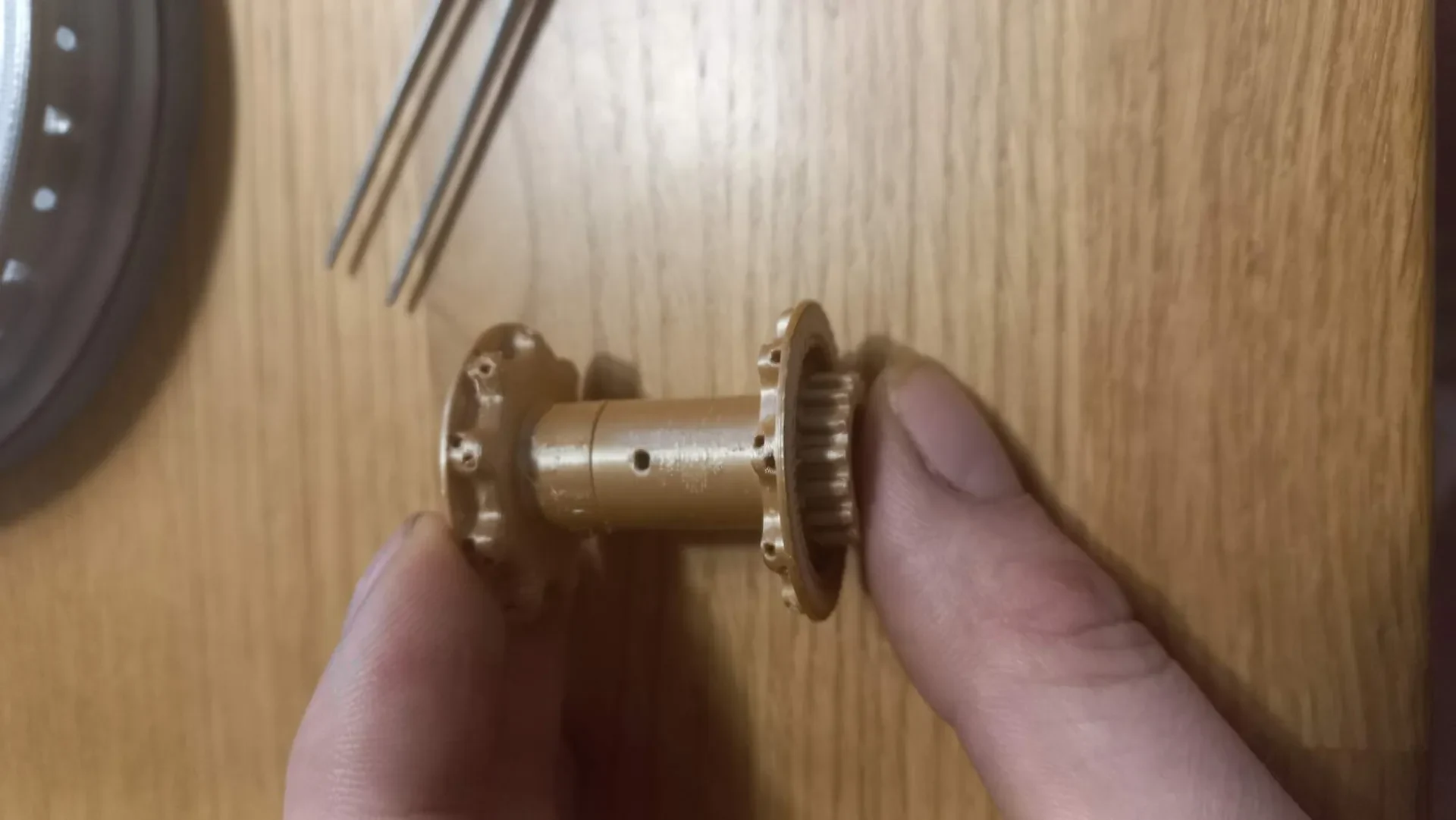

на пятом мы можем распечатать задний тормозной барабан

Печать инструкции
