Параметрическая точка крепления бутылки с водой для велос...

Мой младший хотел, чтобы к его велосипеду была прикреплена бутылка с водой, поэтому я придумал эту модель за полдня. Модель является параметрической, поэтому, если у вас есть Fusion360 (самая популярная версия бесплатна для пользователей Windows и Mac, пользователи Linux могут заставить ее работать с Wine и слезами), вы, надеюсь, сможете что-то работать.

Если у вас нет Fusion360, сообщите мне, какой диаметр велосипедной рамы у вас, и я выложу для вас модель.

Чтобы раскрутить собственную модель, подходящую для вашего велосипеда, вам просто нужен диаметр рамы вашего велосипеда и тип винта, который использует держатель для бутылки. Стандартный размер винта для крепления держателей бутылок с водой к раме велосипеда — винт M5.

Обновление параметров в Fusion360
Откройте проект в Fusion360.
Выберите «Изменить» → «Изменить параметры».
О��новите столбец «Выражение», указав соответствующие измерения.
Нажмите ОК
В меню браузера щелкните правой кнопкой мыши корневую запись и выберите «Сохранить как сетку».
Регулируемые параметры
Диаметр — это диаметр рамы велосипеда, на которую вы хотите установить бутылку с водой.
Rise — это необязательный параметр. Рама велосипеда моего сына имеет прямоугольную форму, поэтому я добавил модели дополнительную высоту, чтобы она не скользила и не вращалась вокруг рамы. Если рама вашего велосипеда круглая, установите это значение на 1 мм.
Винт — Метрический размер винта. Если вы используете винт M5 (стандарт для крепления бутылок с водой на рамах велосипедов), установите для этого параметра значение 5.
NutWrenchSize — это ширина гайки от плоской стороны до плоской стороны. Это эквивалентно размеру гаечного ключа, который вам понадобится, чтобы удерживать гайку. Это значение используется для создания пустоты для вдавливания гайки в напечатанную модель. Для винта М5 это должно быть 8 мм.
NutThickness — это максимальная толщина гайки. Для винта М5 это должно быть 4,7 мм.

Параметры для других метрических р��змеров винтов можно найти здесь: https://www.slideshare.net/tejasudas/dimensions-of-metric-hex-nuts

Печать

Я печатал из PETG с тремя периметрами. Опоры не потребуются, поскольку мосты довольно маленькие.

Держатель для бутылок, который я использовал, был вот этот: https://www.printables.com/model/32158-asa-bottle-cage-openscad-model

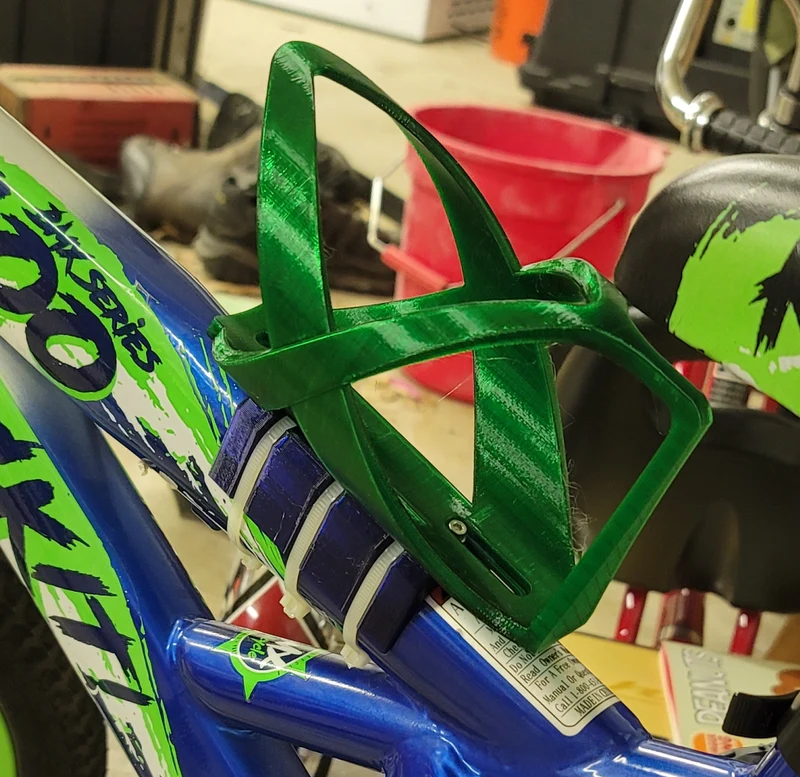

Монтаж

Вам понадобятся дв�� винта, две гайки и три больших стяжки.

Вдавите гайки в распечатанную модель.
При необходимости затяните винт с другой стороны, чтобы вставить гайку на место.
Удалите винты.
Установите крепление на раму велосипеда.
Наденьте, затяните и обрежьте застежки-молнии.
Установите держатель для бутылок.
