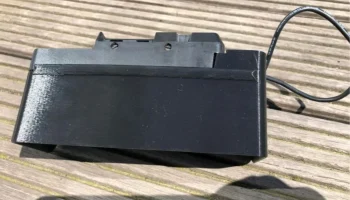

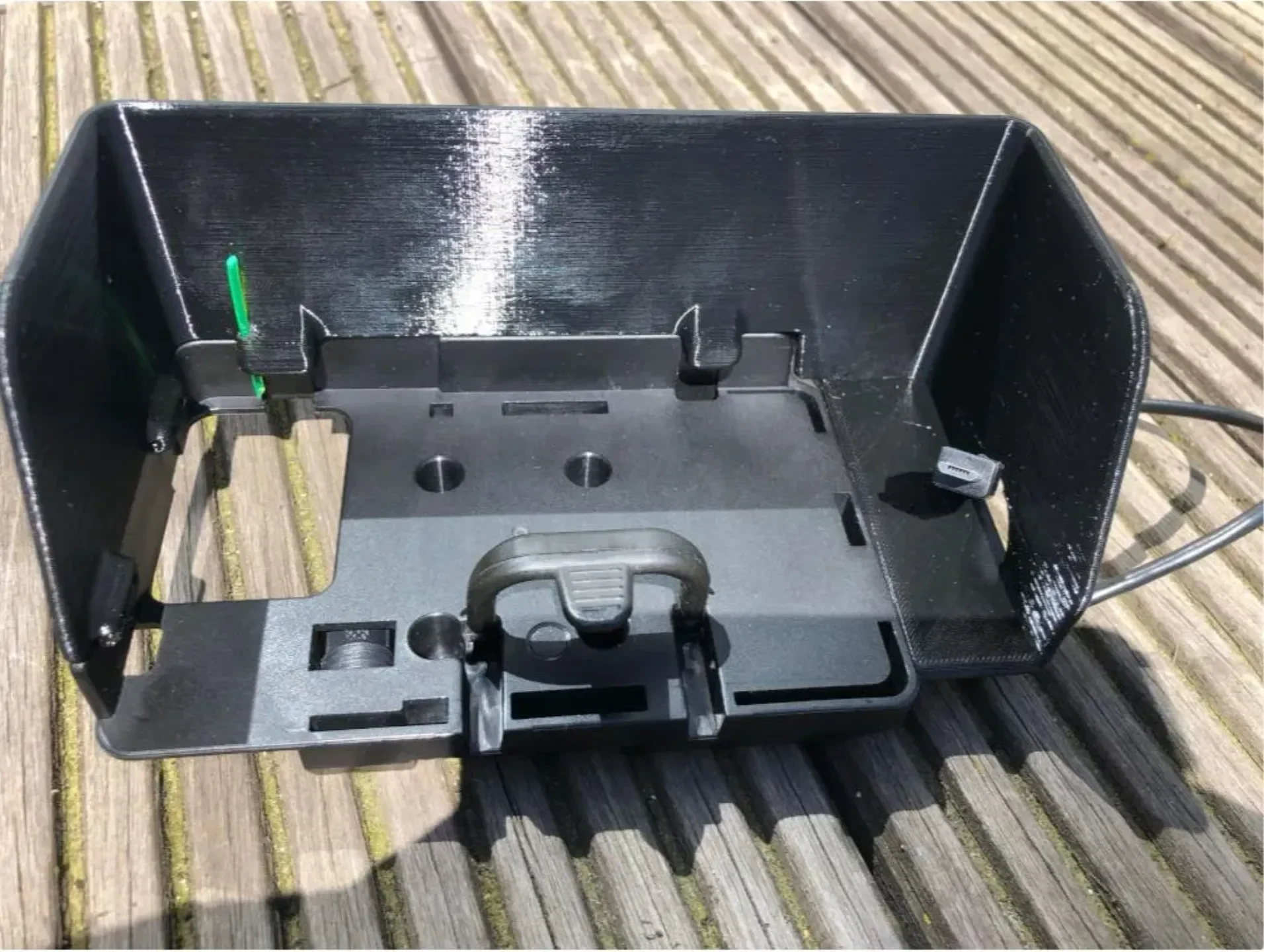

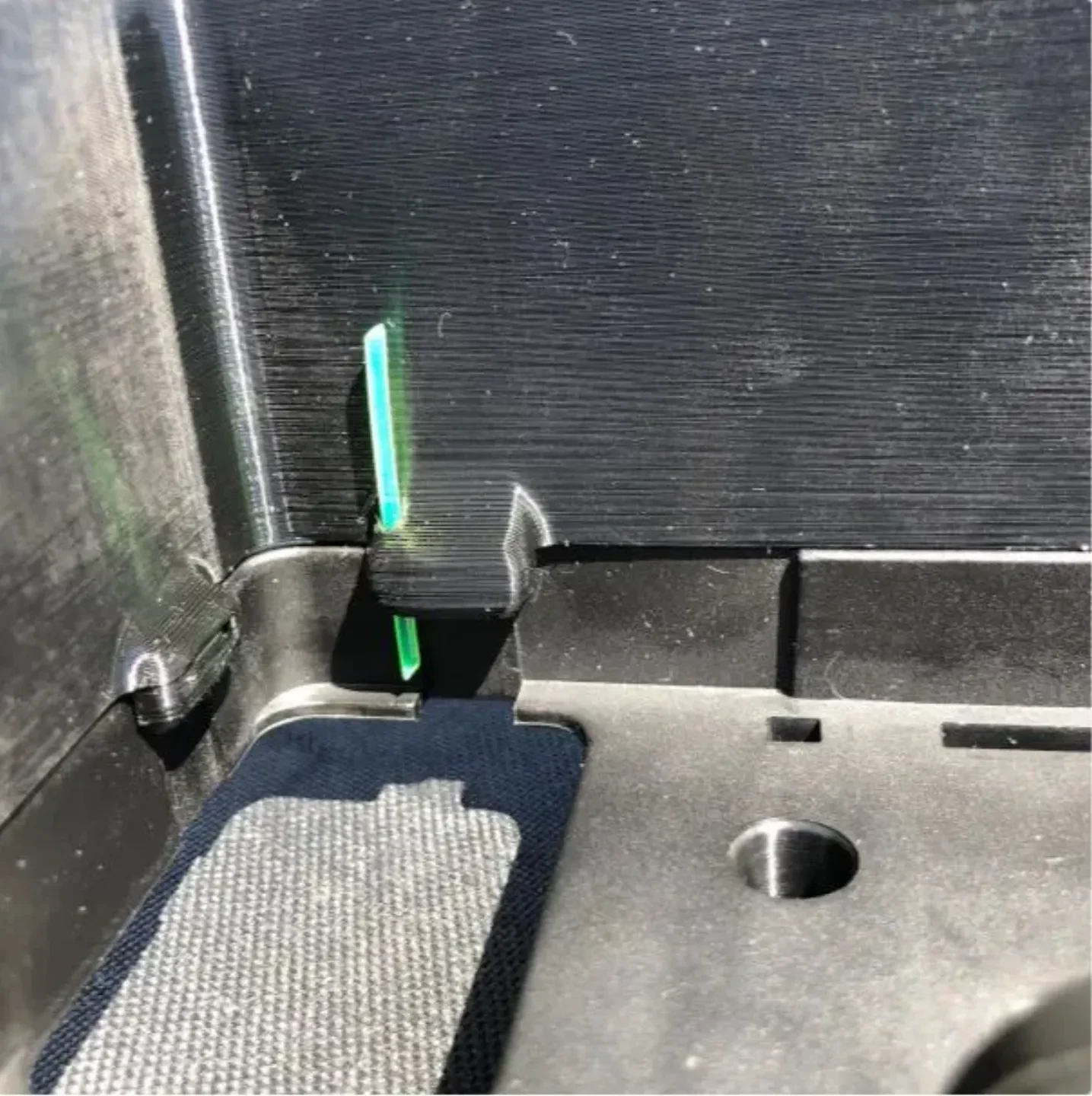

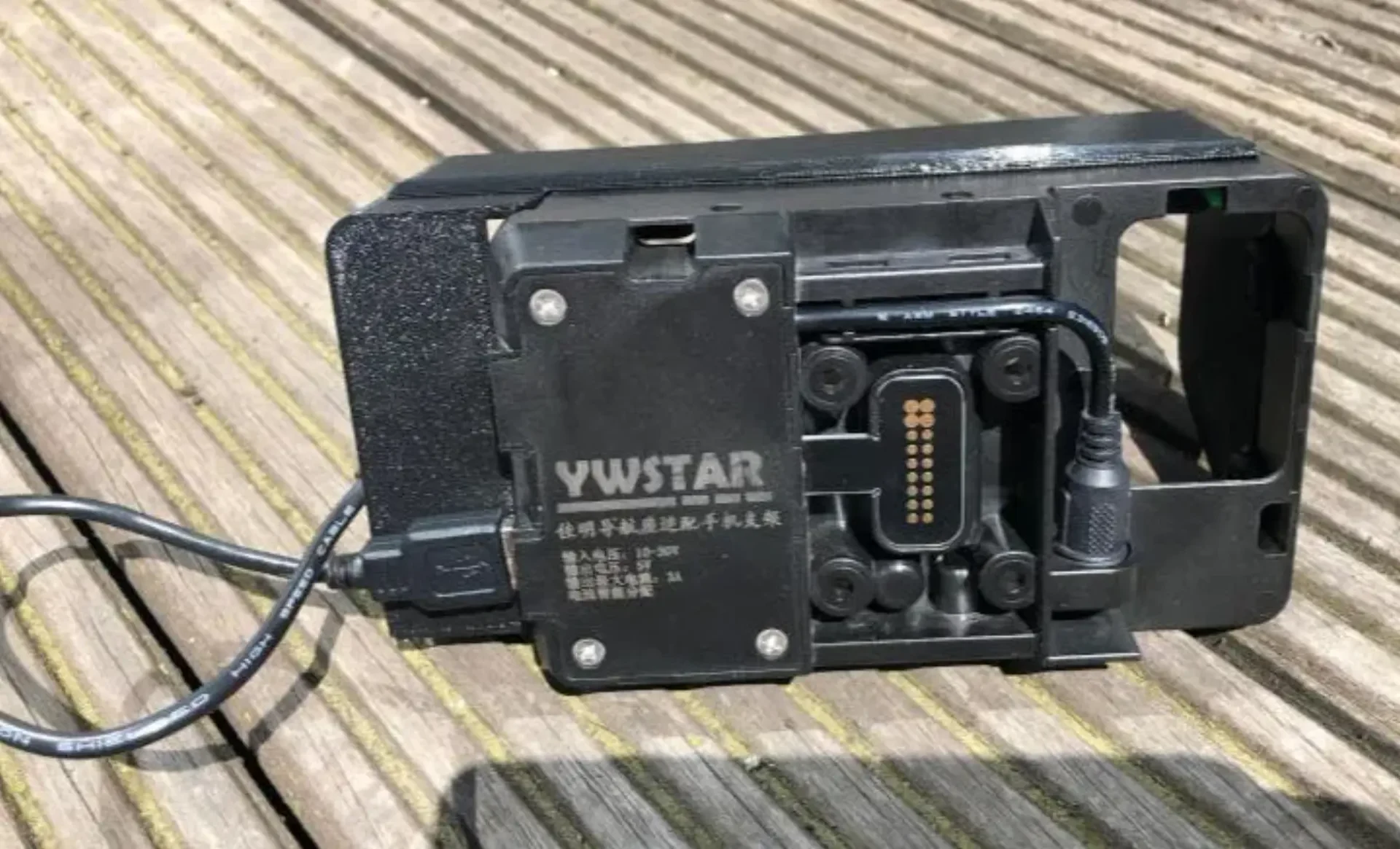

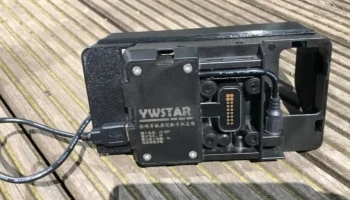

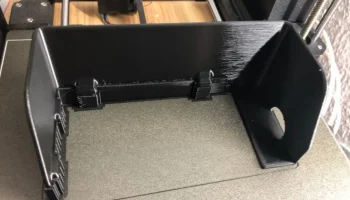

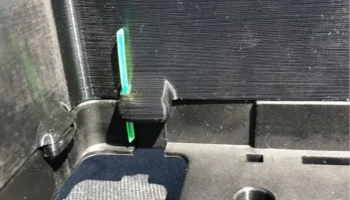

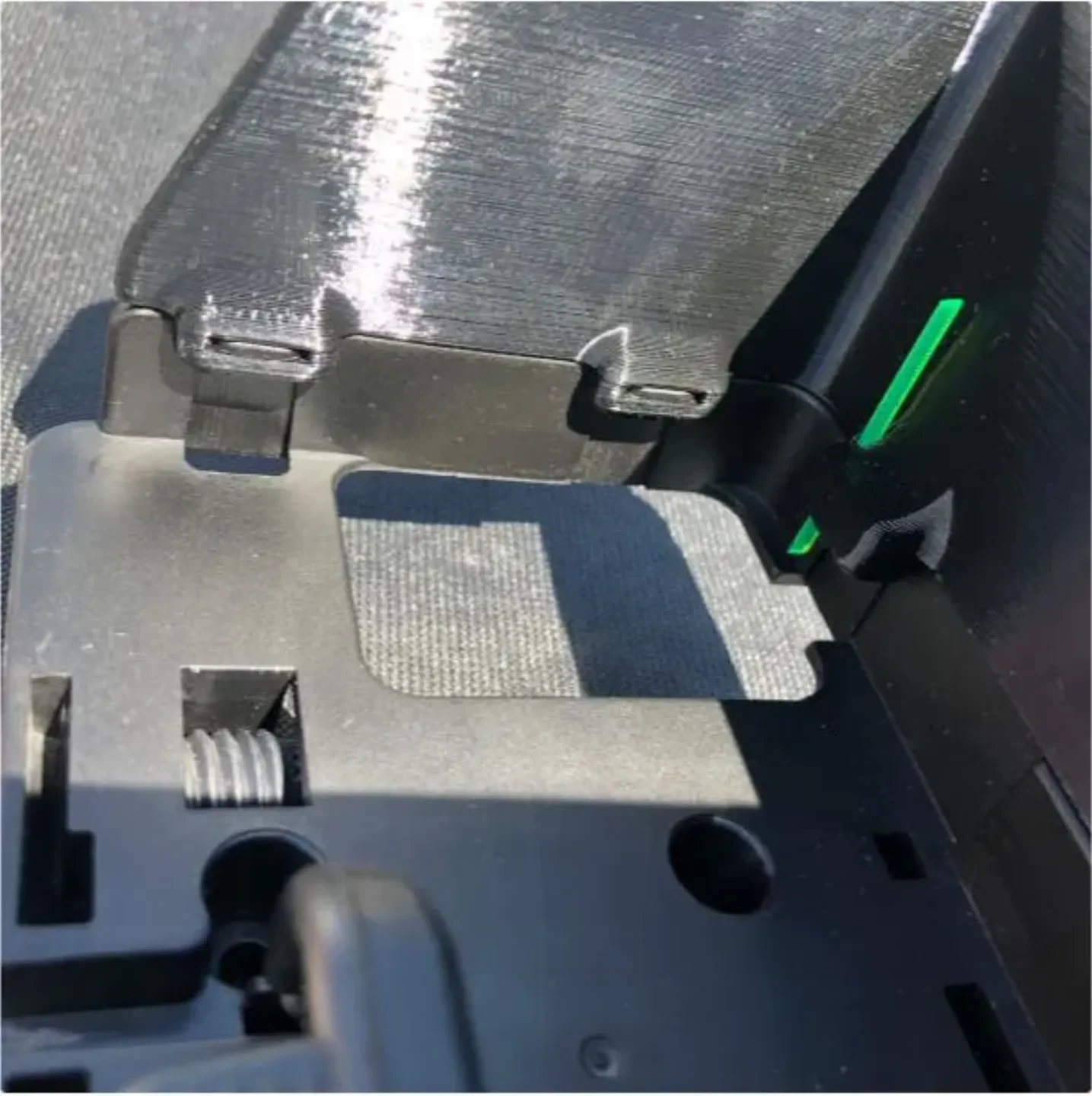

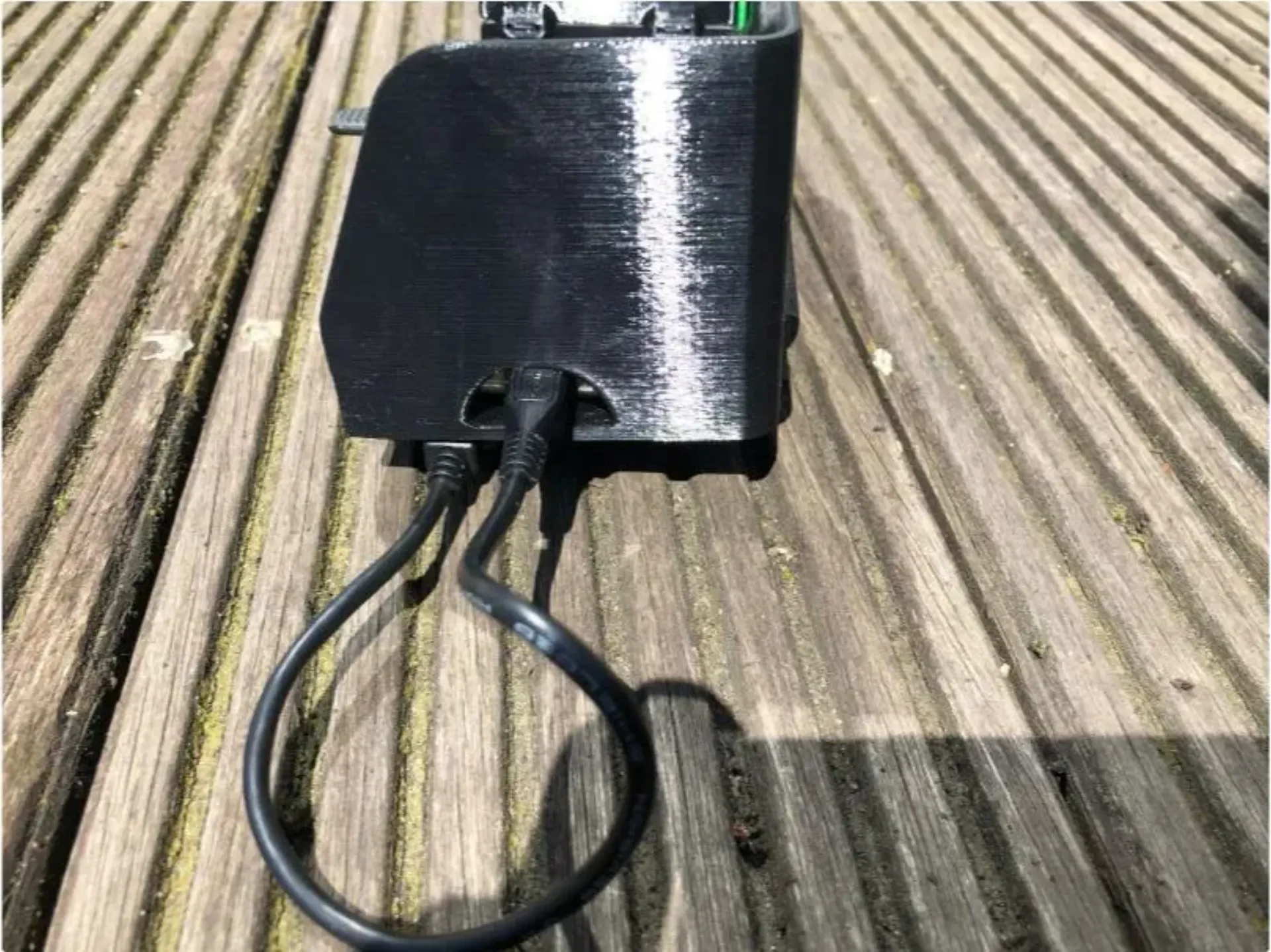

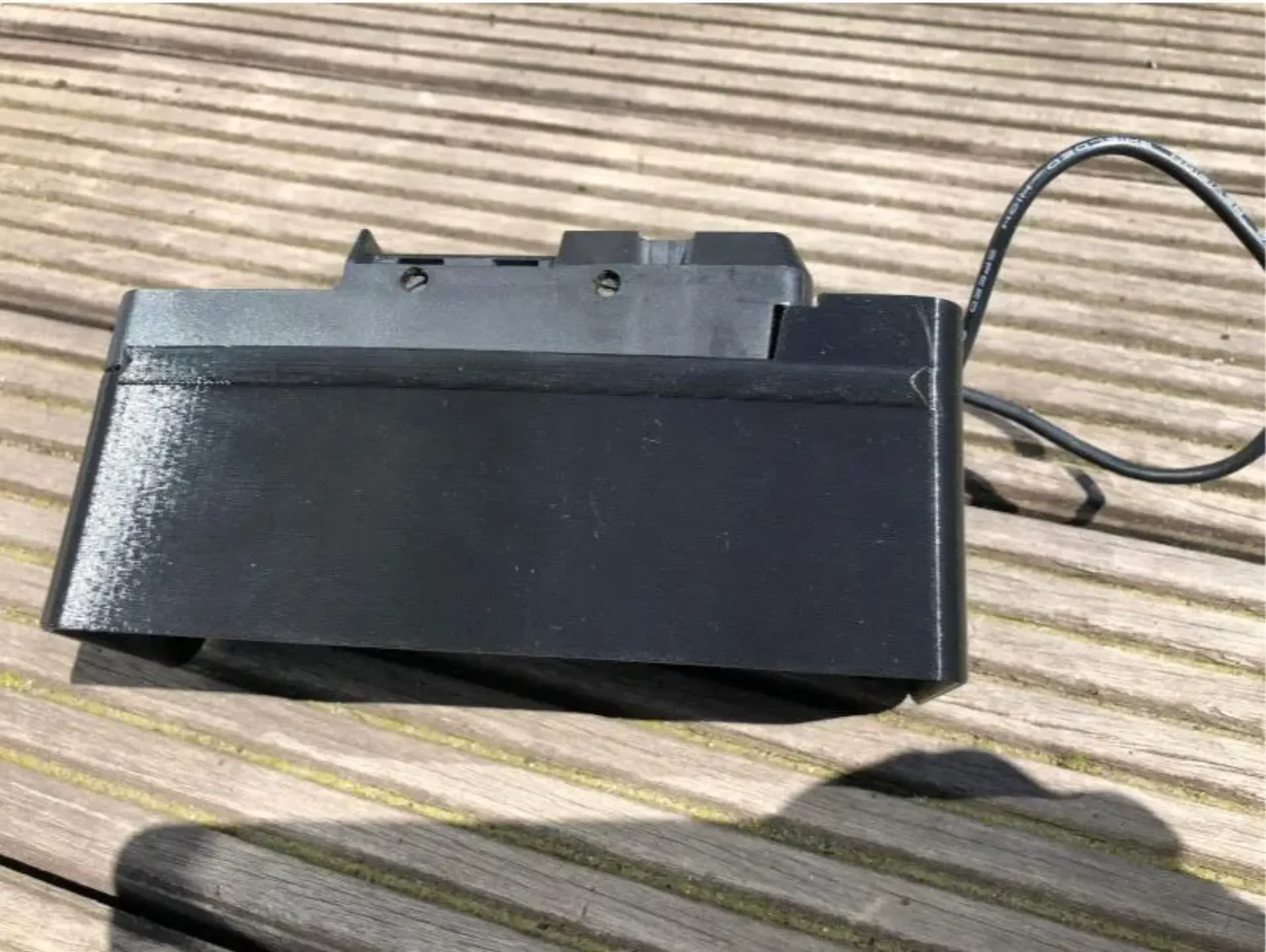

Для мотоциклов BMW существуют неофициальные держатели для смартфонов с двумя USB-портами для зарядки, которые крепятся к оригинальному держателю навигационного устройства BMW и подключаются к источнику питания 12 В через контактную плату на задней панели. Для этих (китайских?) навигационных адаптеров я разработал выдвижную солнцезащитную шторку, которая надевается на верхние крепежные выступы справа налево и таким образом прикрепляется к двум левым крепежным выступам. В целях безопасности со��нцезащитный козырек можно заблокировать в верхнем левом фиксирующем выступе куском нити (зеленый на фотографии), чтобы он не расшатывался из-за вибрации.

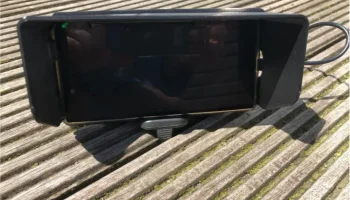

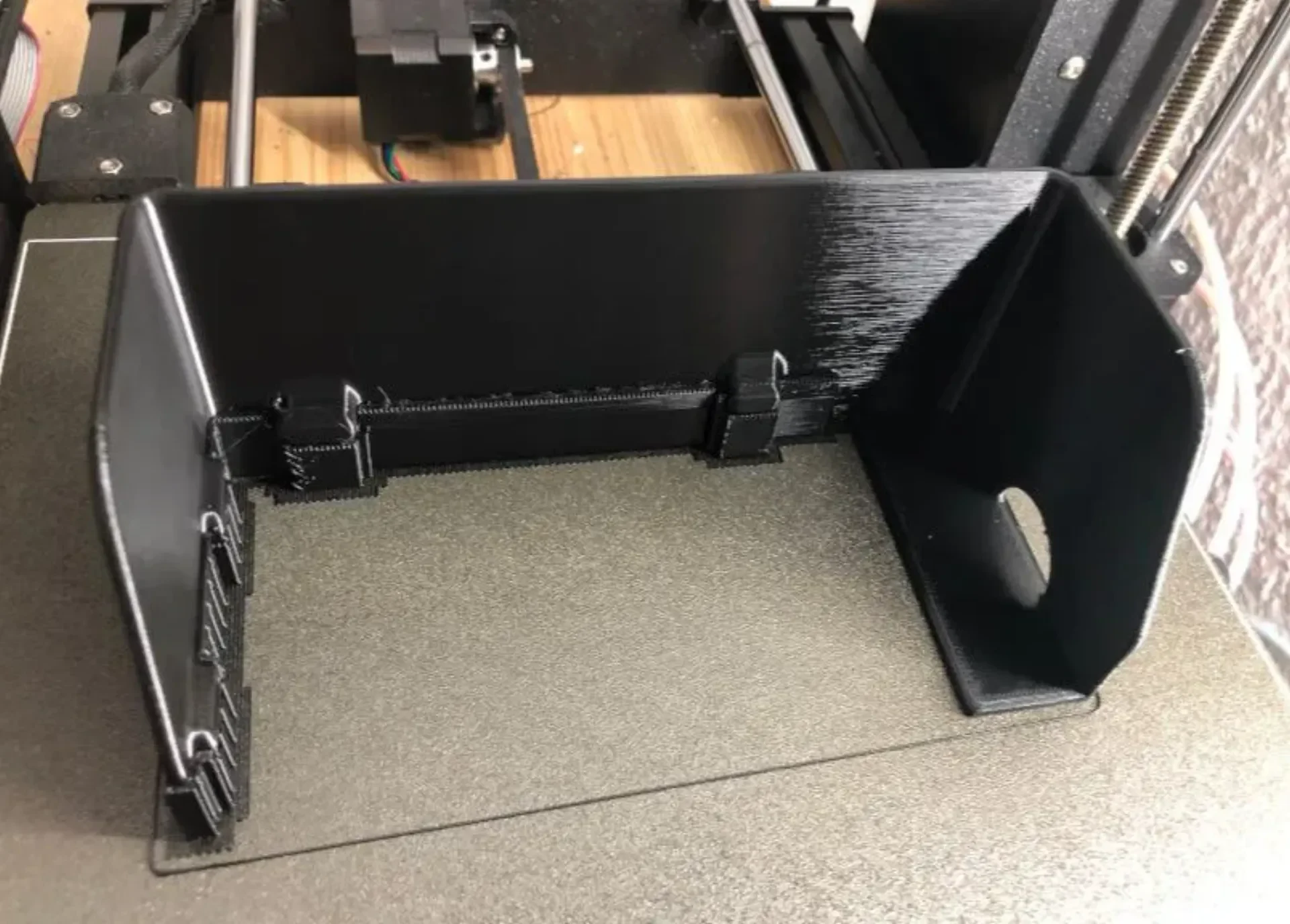

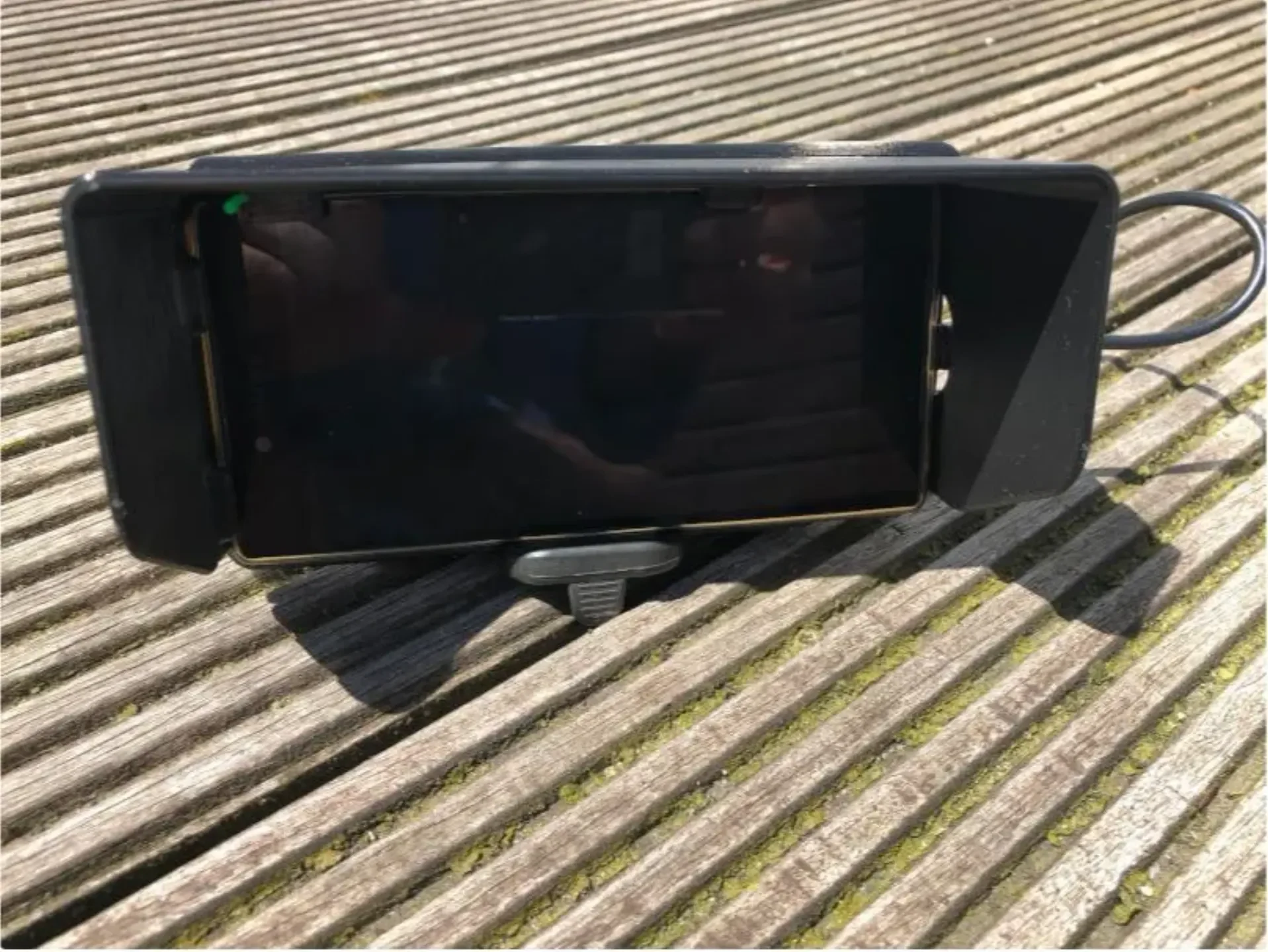

Я разработал солнцезащитные козырьки двух размеров для средних и больших смартфонов в силиконовых чехлах или чехлах из ТПУ. Версия 165 мм подходит, например, для Sony Xperia Z5 Premium с размерами 76,0 x 154,4 x 7,8 мм (+ крышка). Версия 175 мм подходит, например, для Huawei Nexus 6P с размерами 77,8 x 159,3 x 7,3 мм (+ толстая крышка). Напечатайте солнцезащитные козырьки в формате STL с поддержкой на печатной платформе толщиной 0,2 и заполнением 20 %.

Примечание. Солнцезащитные козырьки не подходят к версии переходной пластины с беспроводной зарядкой Qi/USB из-за более толстых боковых панелей и более широких фиксирующих язычков. Версию Qi можно узнать по привинченной крепежной пластине. Четыре винта находятся под резинками в ��етырех углах, и я сконструировал привинчивающийся солнцезащитный козырек для версии Qi/USB.

— Я был бы очень рад, если бы вам было так же весело, как и мне. -

Если вам нравится :-) Большое спасибо!

— Немецкое описание -

Для BMW Motorräder gibt es inoffizielle Smartphone-Halterungen mit zwei USB-Ladeanschlüssen, die auf den original BMW Navigationsgerätehalter passen und sich über die Rückseitige Kontaktleiterplatte mit dem 12V Stromnetz verbinden. Для этого (китайского?) навигационного адаптера, который нужно сконструировать, необходимо указать ссылки, которые будут связаны с Haltenasen, и добавить ссылку на Haltenasen aufgesteckt wird. Если вы хотите, чтобы звуковые сигналы и помехи были заблокированы, ссылки с застрявшей нитью (на фотографии) заблокированы, так что эта сильная вибрация никуда не делась.

Den Sonnenschutz habe ich in zwei Größen für mittelgroße und Große Smartphones in Silikon- или TPU-Hüllen konstruiert. В штампе 165 мм Variante passt z. Б. Sony Xperia Z5 Premium с массой 76,0 x 154,4 x 7,8 мм (+ цвет). В штампе 175 мм Variante passt z. B. Ein Huawei Nexus 6P с массой 77,8 x 159,3 x 7,3 мм (+ размер экрана). Druckt den Sonnenschutz в STL-Ausrichtung, с поддержкой auf dem Druckbett с заполнением от 0,2 до 20%.

Примечание: Сменны�� адаптеры не используются в версии Qi-Wireless/USB-адаптера, которая используется для установки и подключения адаптера. Версия Qi предназначена для использования в режиме aufgeschraubten Halteplatte. Die vier Schrauben befinden sich unter den den Gummis in den vier Ecken und ich habe eine aufschraubbare Sonnenblende for die Qi/USB-версия сконструирована.
