Адаптер для бутылочной клетки с криптонитовым замком......

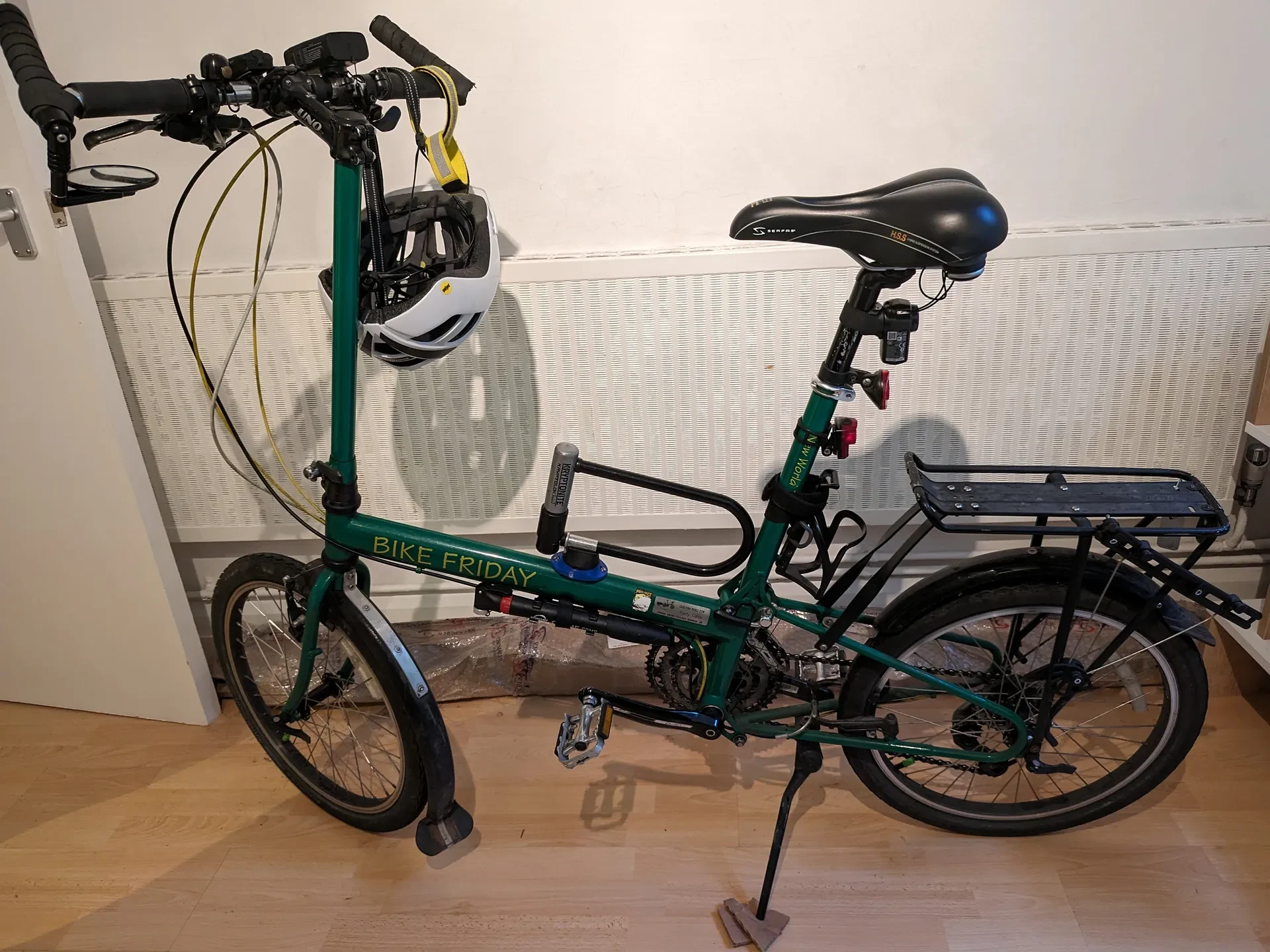

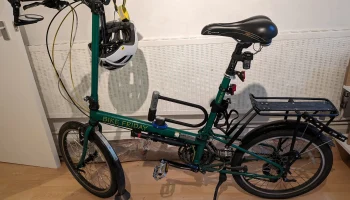

Криптонитовые U-образные замки часто поставляются с кронштейном, состоящим из двух частей, предназначенным для крепления к трубе на раме велосипеда. На складном велосипеде, таком как мой, нет подходящего места для размещения ремня там, где он не будет мешать или постоянно соскальзывать, поэтому этот адаптер позволяет прикрепить верхнюю часть кронштейна к стандартному креплению для бутылочной клетки (с расстоянием между центрами болтов 64 мм).

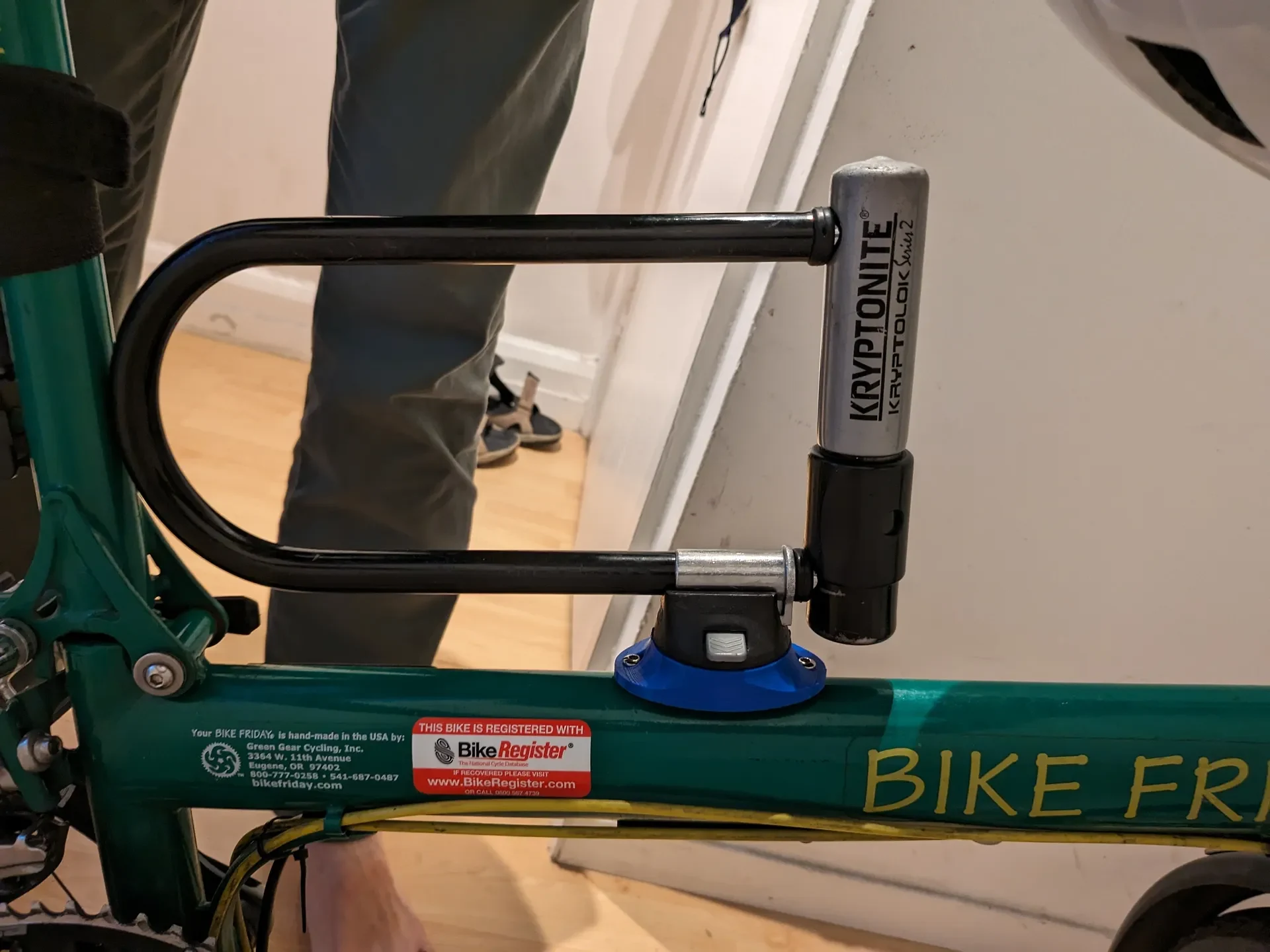

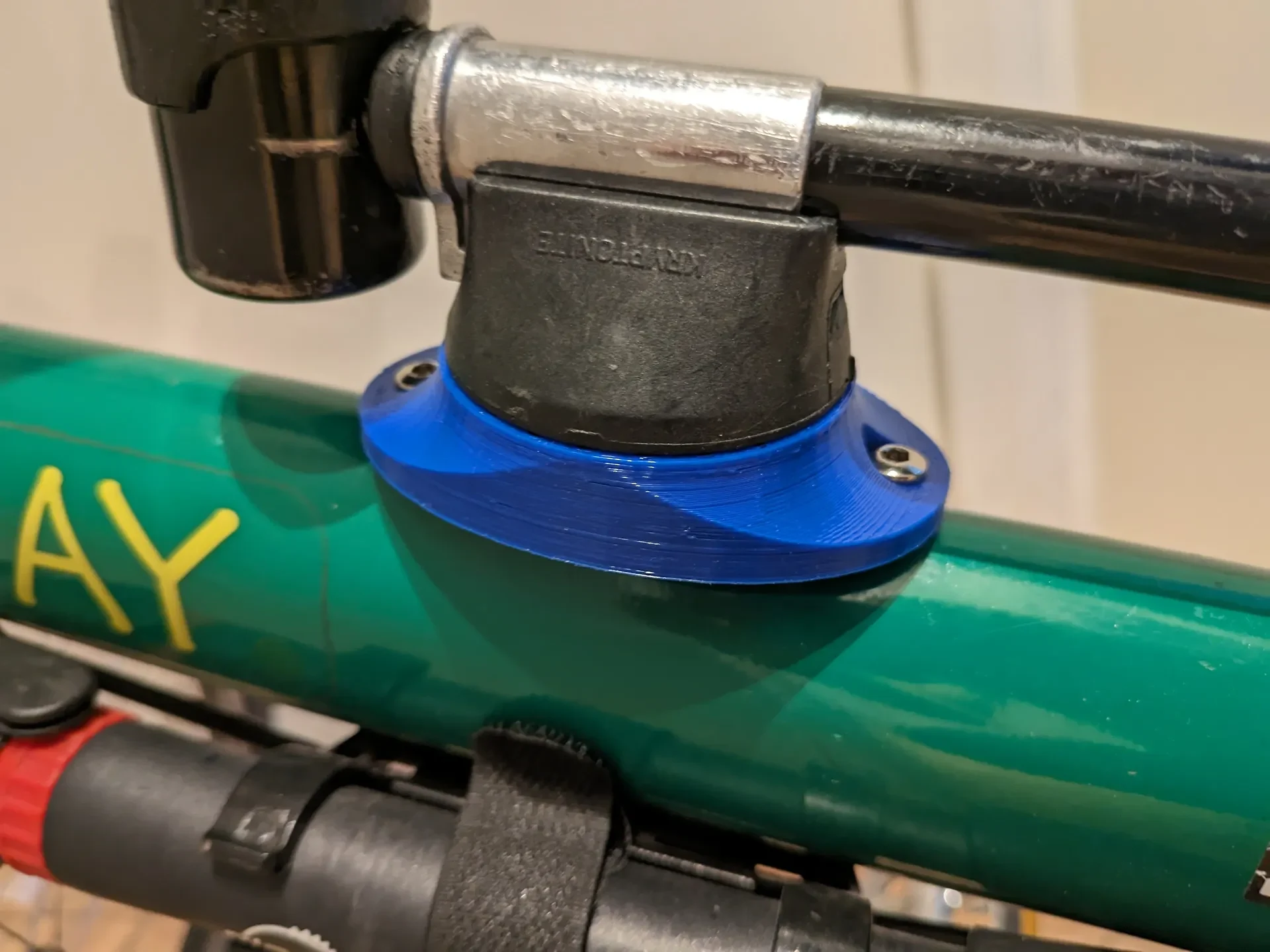

Чтобы использовать его, полностью отвинтите центральный болт кронштейна, оставив две пластиковые детали, болт и квадратную пластину, которая работает как гайка. Затем наденьте верхнюю часть кронштейна на адаптер под нужным углом, вставьте гайку в отверстие на нижней стороне, затем затяните болт через отверстие наверху. (Отверстие для винта намеренно сделано немного маленьким, чтобы винт болта врезался в стороны. Если вы печатаете чем-то более твердым, чем PLA или ABS, вы можете расширить отверстие, изменив переменную #bolt_diameter в модели Onshape перед печатью.)

Образная модель

Я не связан с Криптонитом.

Журнал изменений

версия 2:

Утолщает пластик под центральной шпилькой, так как она сломалась у меня во время недавней поездки. (Почему в v1 я сделал его толщиной всего пару мм, одному богу известно...)
Смещает крепление замка на 1,5 мм относительно крепления флягодержателя, благодаря чему оно немного лучше подходит для моего велосипеда.
