Несоответствующий адаптер 1.0

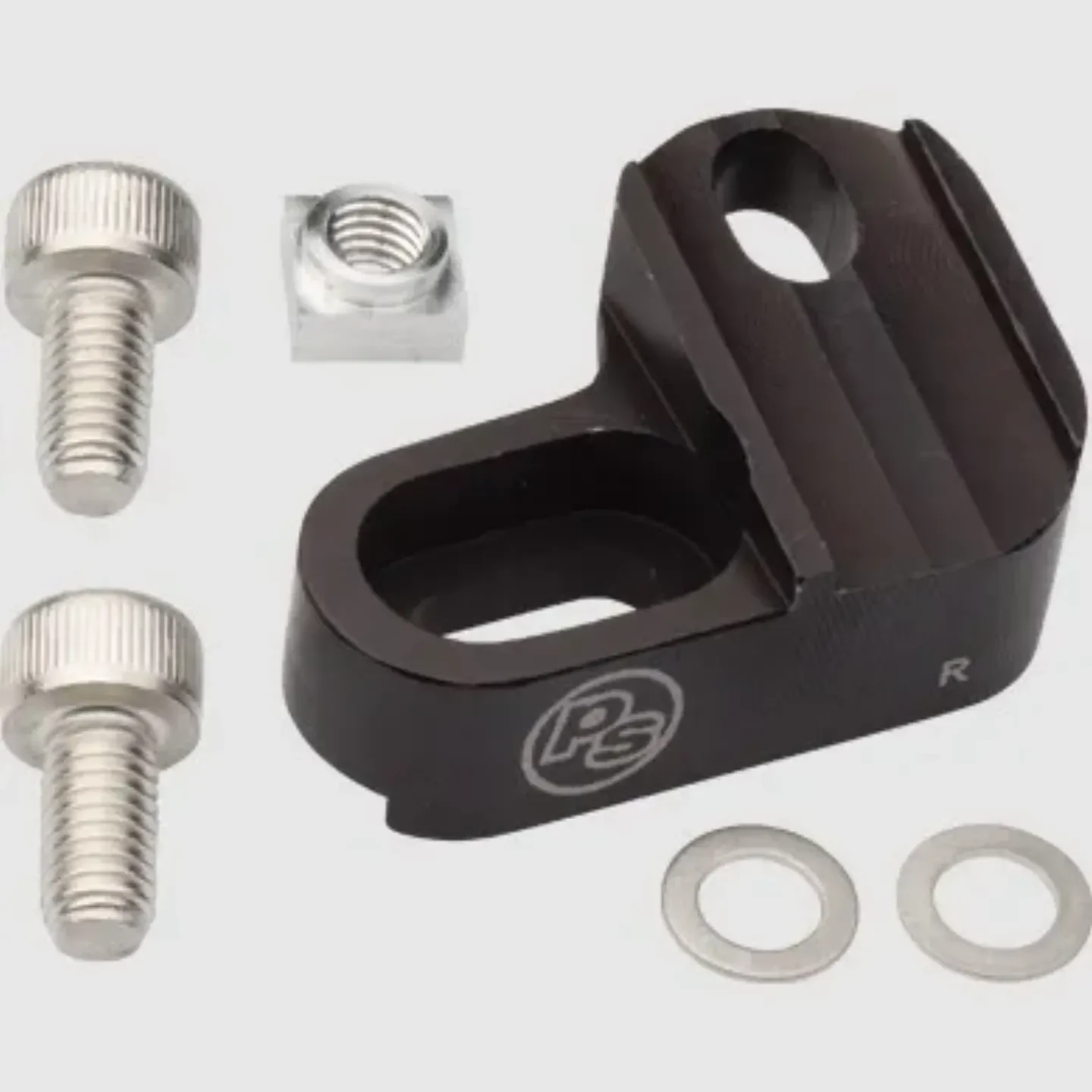

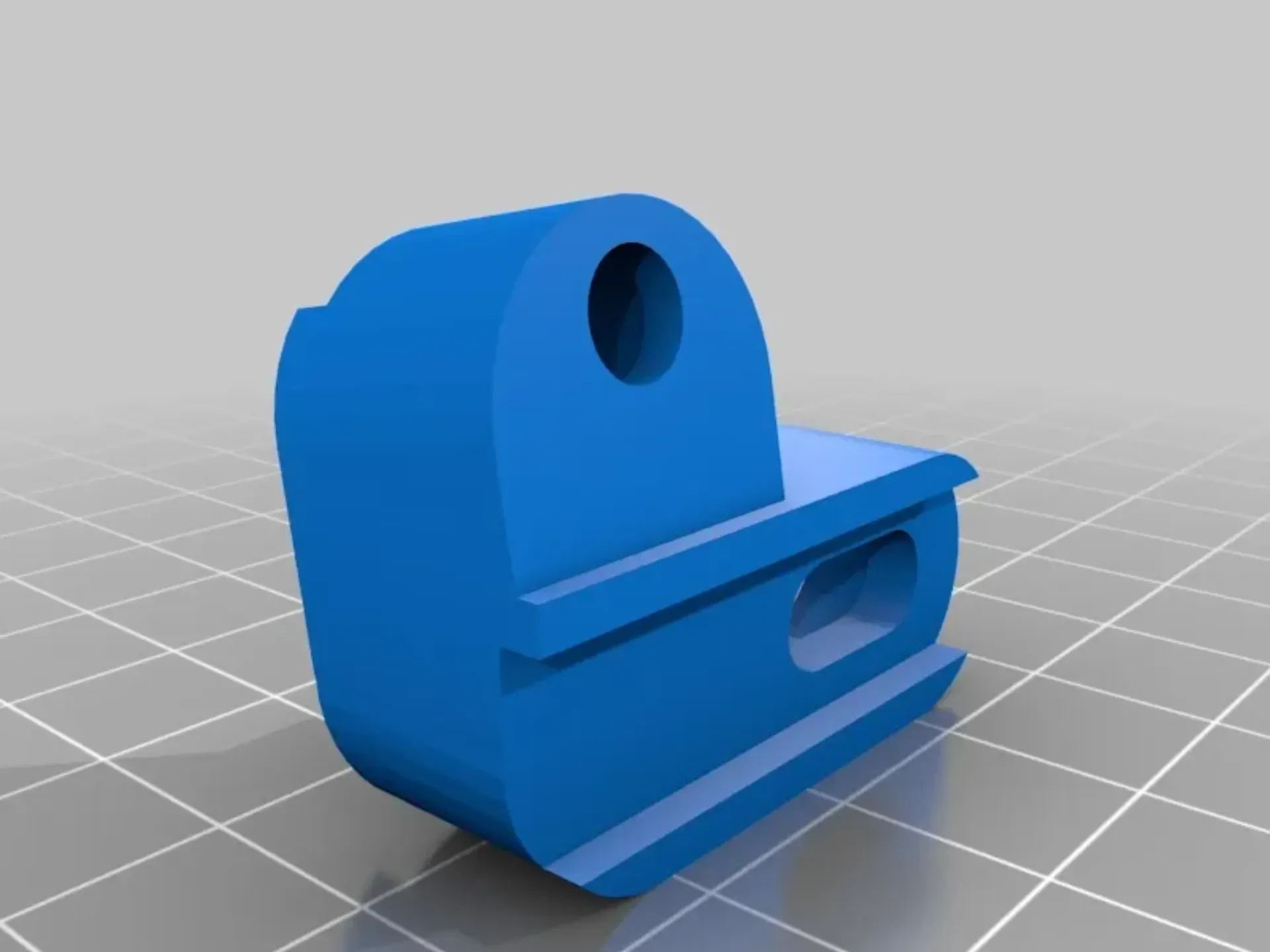

Адаптер несоответствия для решения проблем 1.0 (http://problemsolversbike.com/products/mismatch_adapters), оптимизированный для 3D-печати.

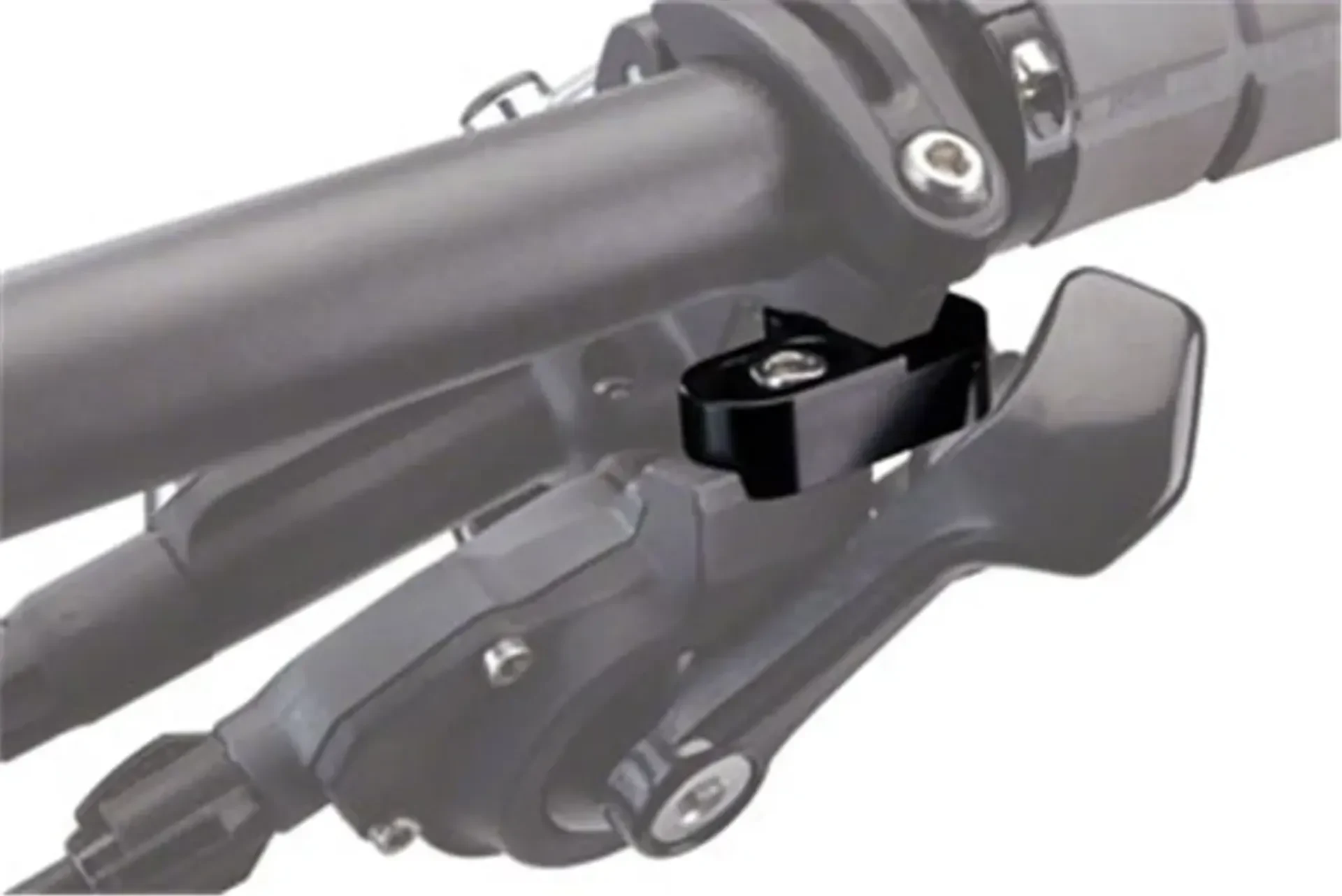

Этот адаптер позволяет монтировать некоторые переключатели SRAM и тормозные рычаги Shimano (гидравлические?) вместе без двух отдельных ленточных зажимов.

Данная конкретная модель имеет правую сторону.

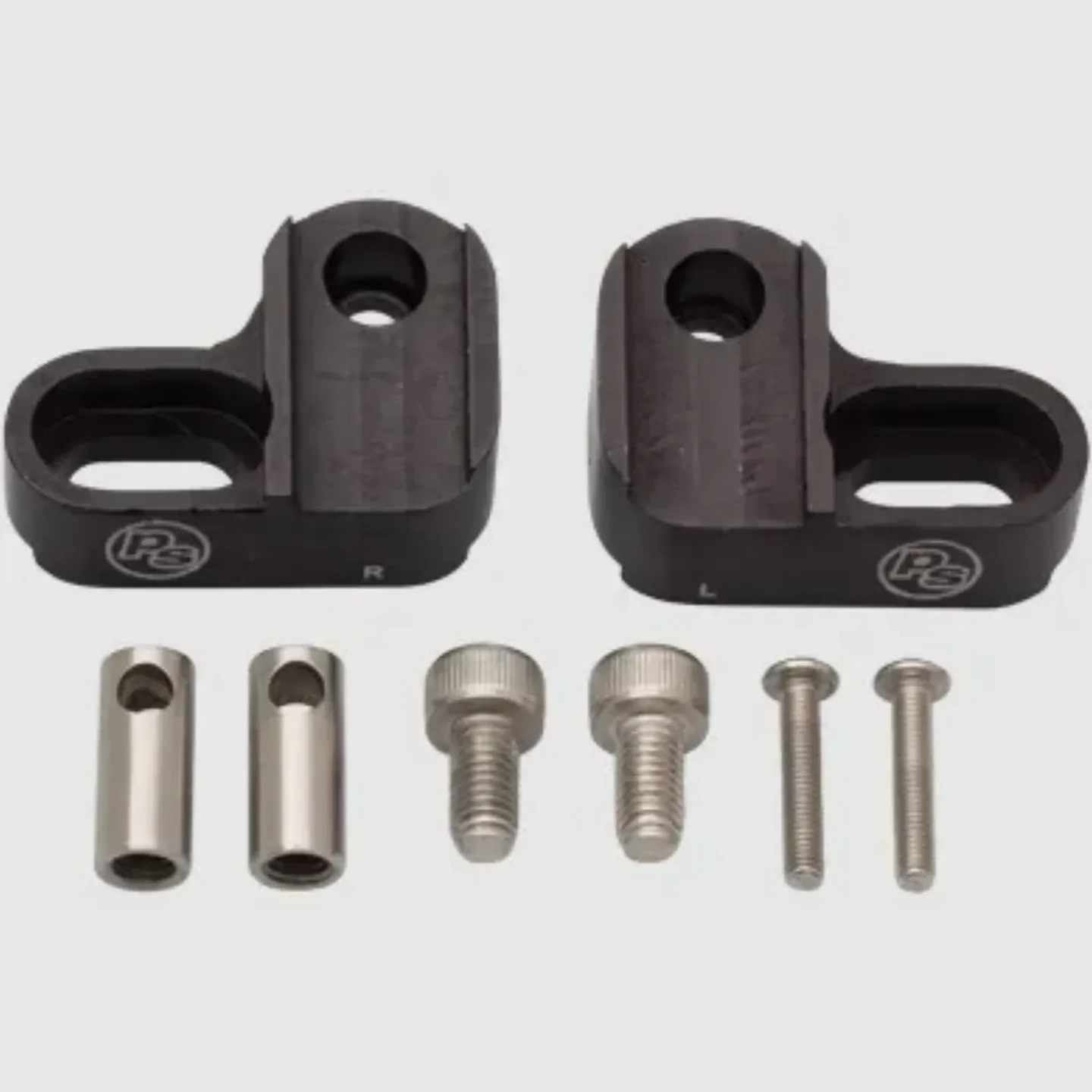

Этот конкретный вариант — 1.0, который, по данным «Решателей проблем», будет работать со следующими тормозами Shimano: BL-M985, BL-M988, BL-M820, BL-M785, BL-T785, BL-M675, BL-T675, BL-M640, BL-M596.

В целом: тормоза Shimano I-Spec (2012 г. и ранее) + манетки SRAM Matchmaker.

Настройки печати

Поддерживает:

Нет

Разрешение:

максимально возможный

Заполнение:

100

Как я ��то разработал

http://problemsolversbike.com/products/mismatch_adapters

Я одолжил один у друга и просто скопировал размеры. Спасибо «Решателям проблем» за качественную обработку и красивые круглые цифры. Мне пришлось угадать кривизну некоторых частей.

Изменен размер отверстий M5, чтобы они были немного больше для 3D-печати.

Сборка и материалы
распечатайте столько, сколько необходимо (1x, 2x трансмиссия) — обязательно зеркально отразите деталь для левой/правой (2x) настройки (это ПРАВАЯ сторона)

Для каждой комбинации рычага переключения передач/тормоза:

x2 болта M5 x 8 мм
x1 Гайка зажима тормозного рычага M5 (специализированная квадратная гайка; см. инструкцию)

Вот инструкции для решения проблем: http://problemsolversbike.com/files/tech/1561_PRO_MisMatch_Instr.pdf.

Квадратная гайка может быть фирменной; Я не знаю. Возможно, он идет в комплекте с тормозными рычагами Shimano. Возможно, вы можете получить его в отделе решения проблем или в хозяйственном магазине.

Возможно, вам придется подпилить прорези, чтобы обеспечить хорошую посадку.
