Нижнее кольцо короны для конической вилки диаметром 1,5 д...

Обновление: это была единственная коронная гонка на обоих моих горных велосипедах вот уже около года, а одна из них была на одном из велосипедов моей жены в течение последних нескольких месяцев. Оно работает.

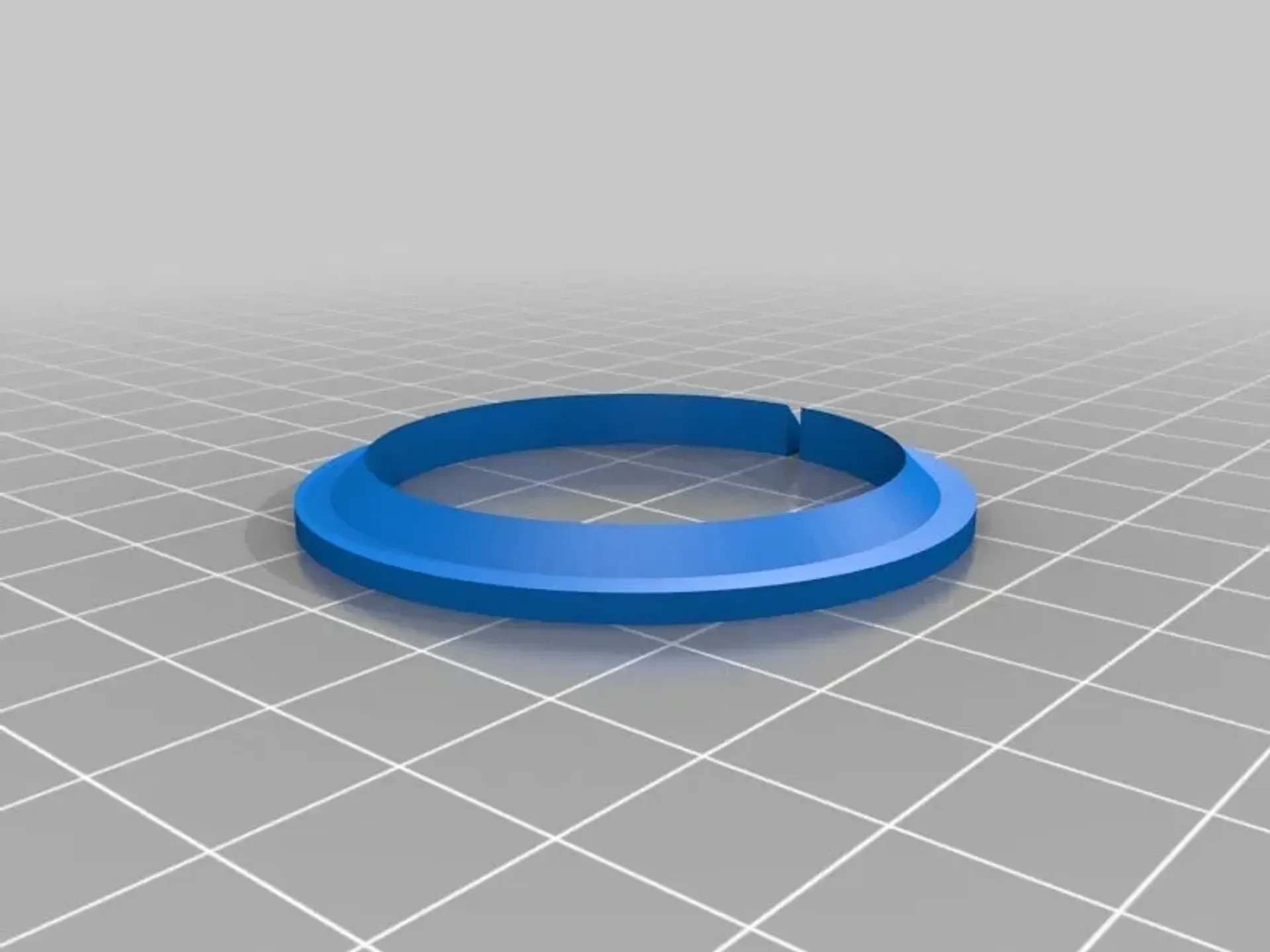

Увидел дизайн нижней обоймы короны диаметром 1 1/8 дюйма от Жака Дюгаля (http://www.thingiverse.com/quezz38/about) и подумал, что это отличное использование технологии 3D-печати. ​​Единственная проблема в том, что все мои вилки имеют коническую форму, поэтому мне нужна нижняя обойма короны на 1,5 дюйма. (также известный как «опорная плита», по крайней мере, Крисом Кингом). Такая простая конструкция не требовала использования оригинала, поэтому я просто нарисовал ее с нуля.

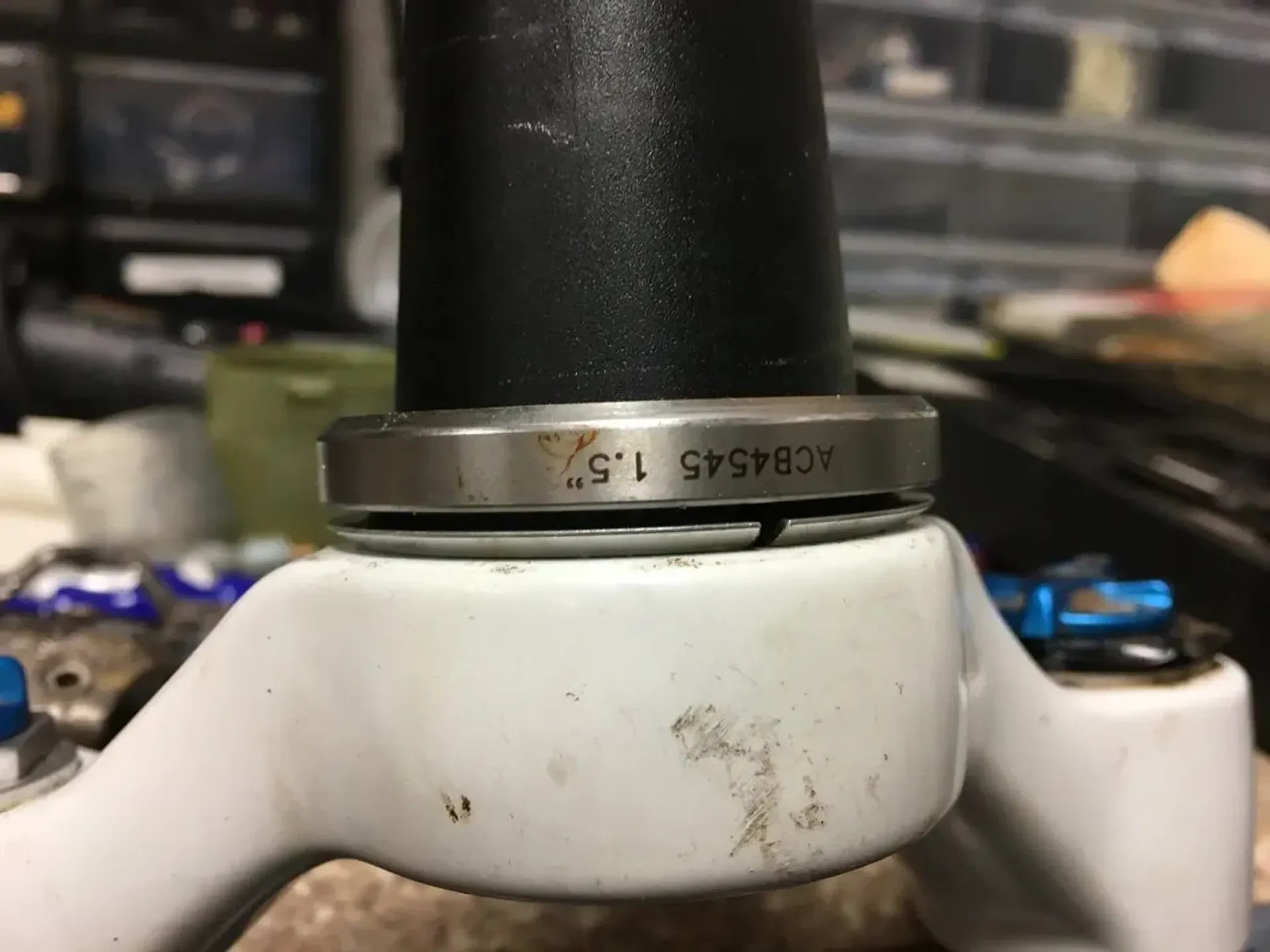

Это будет работать с подшипниками гарнитуры с углом 45 градусов, что в большинстве случаев соответствует нижним подшипникам на 1,5 дюйма.

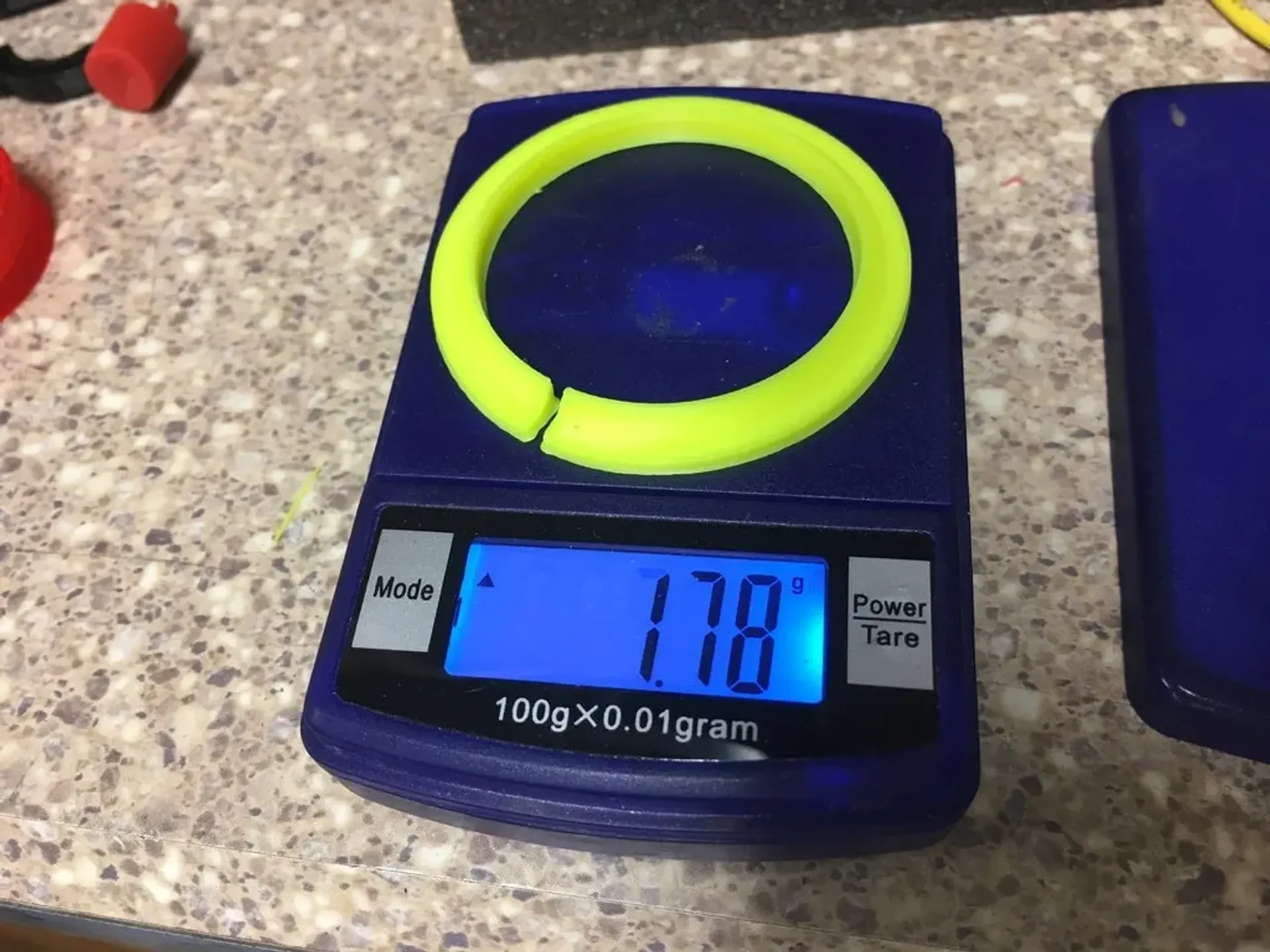

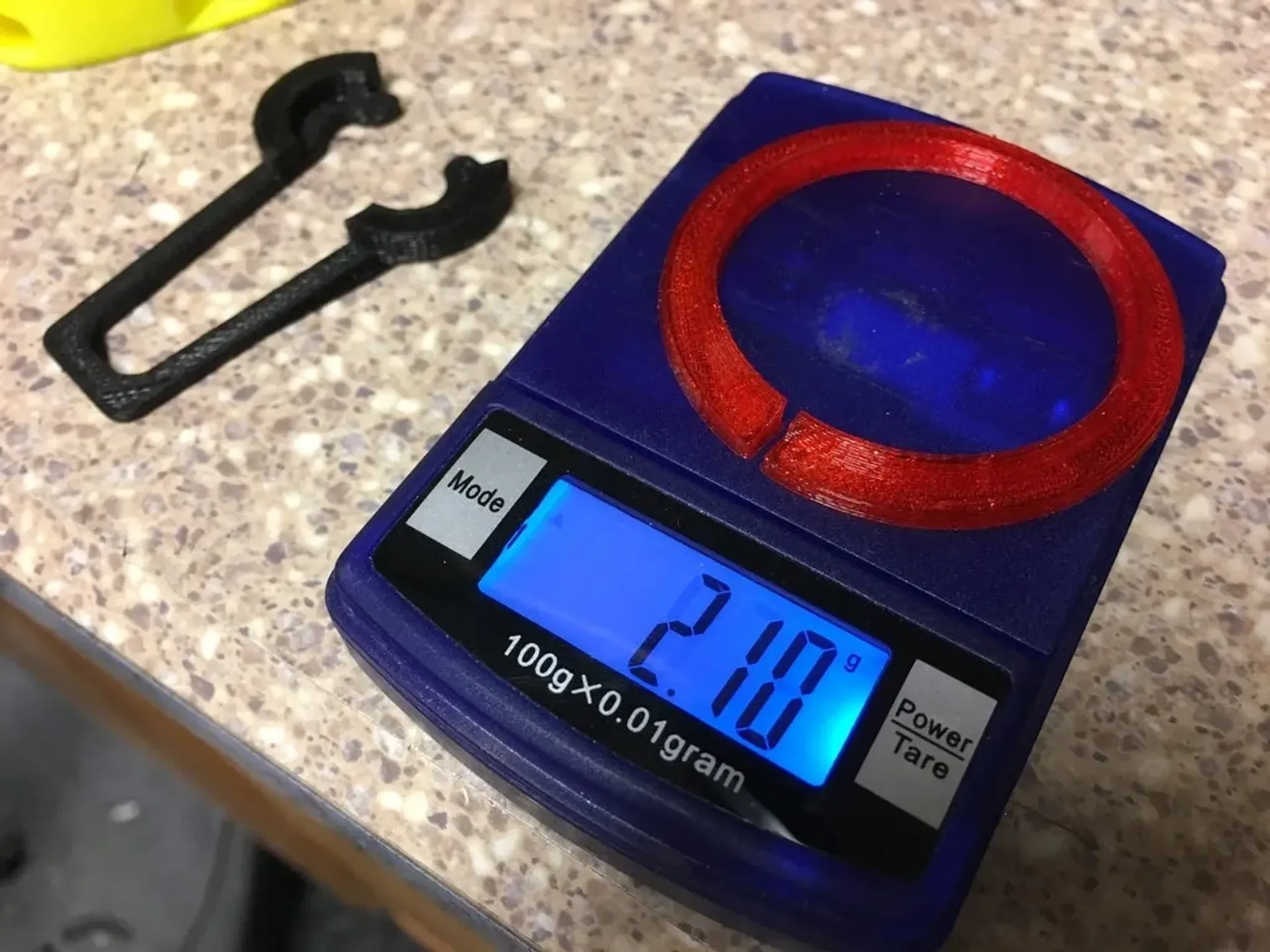

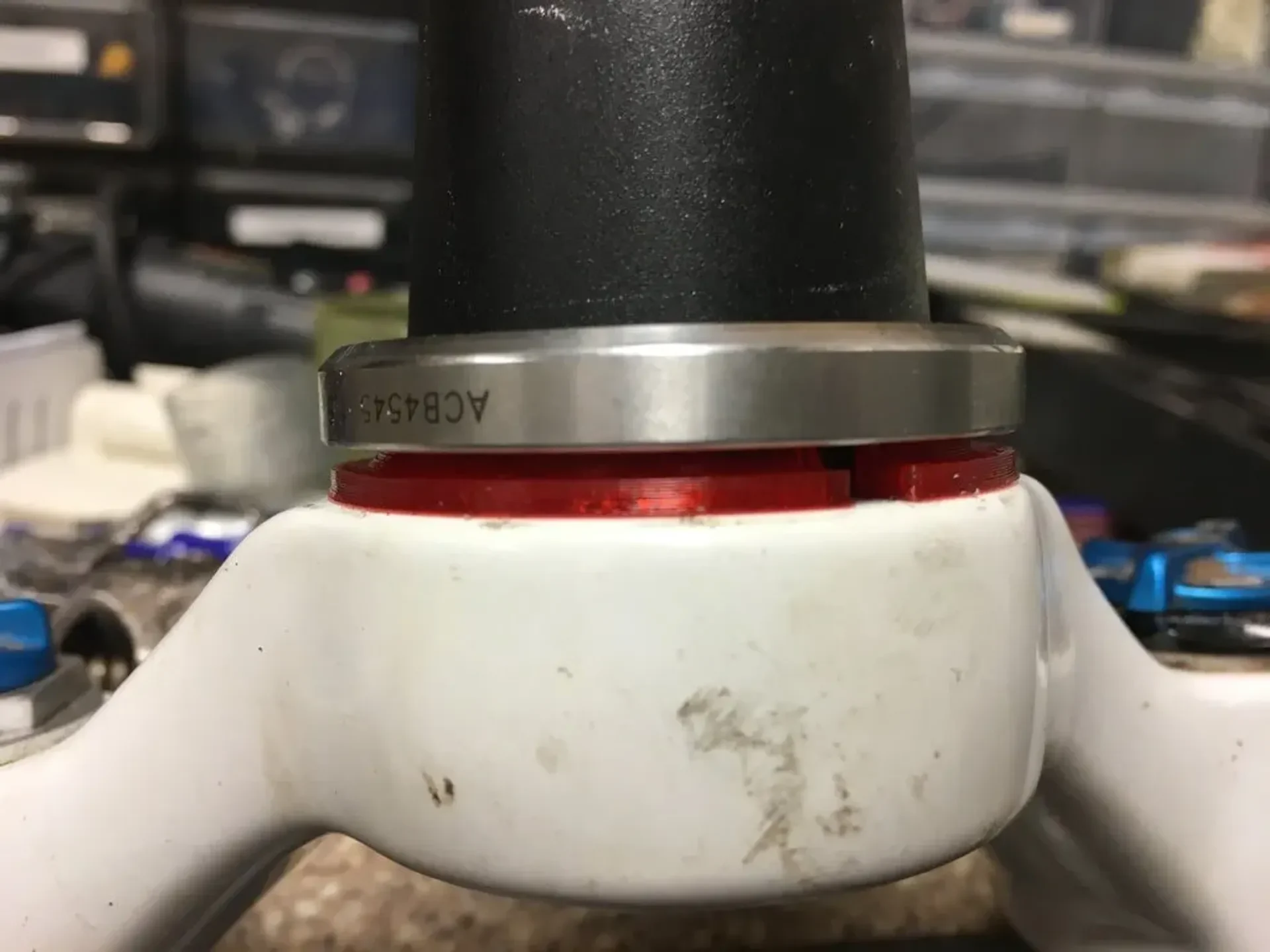

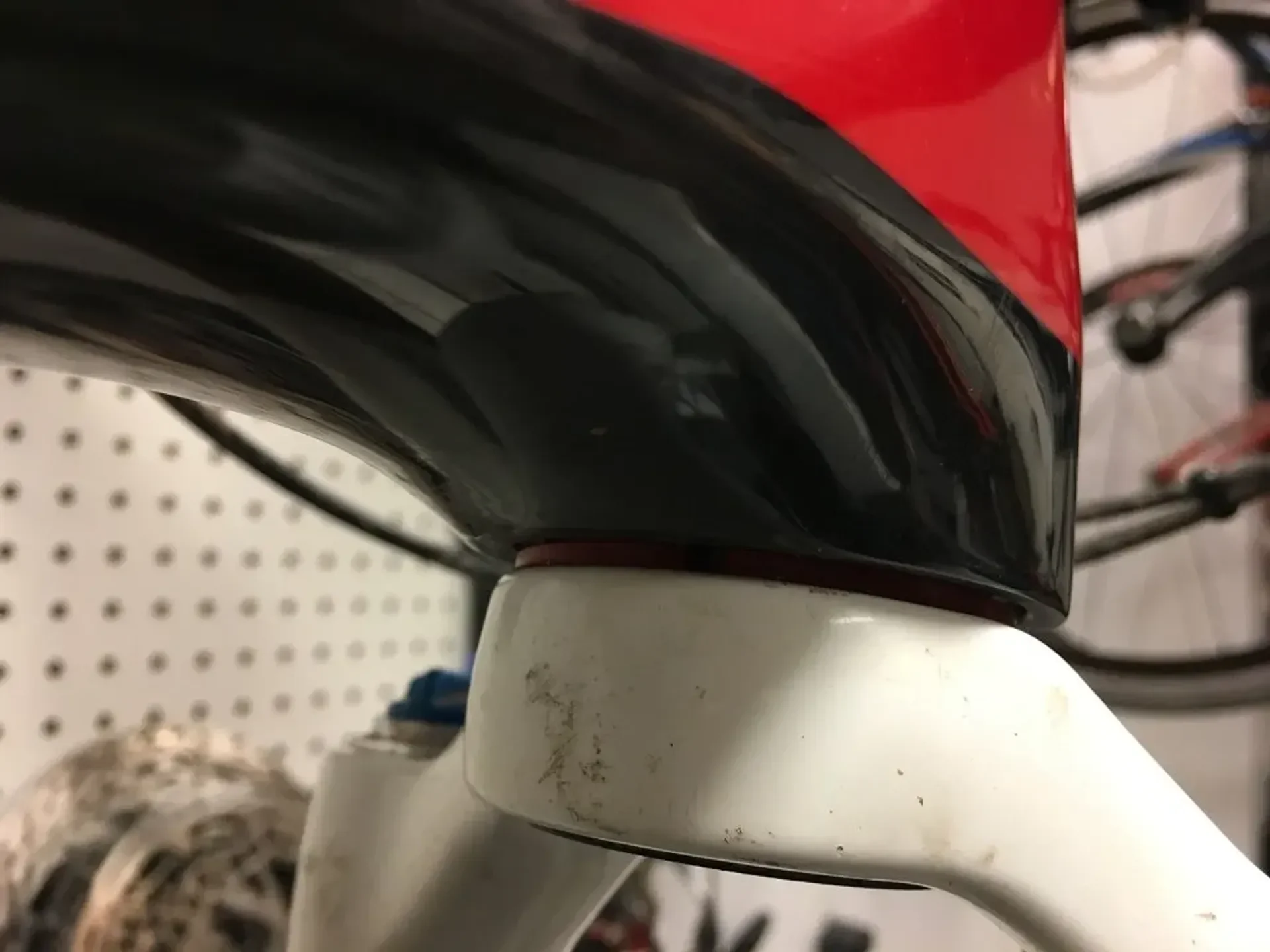

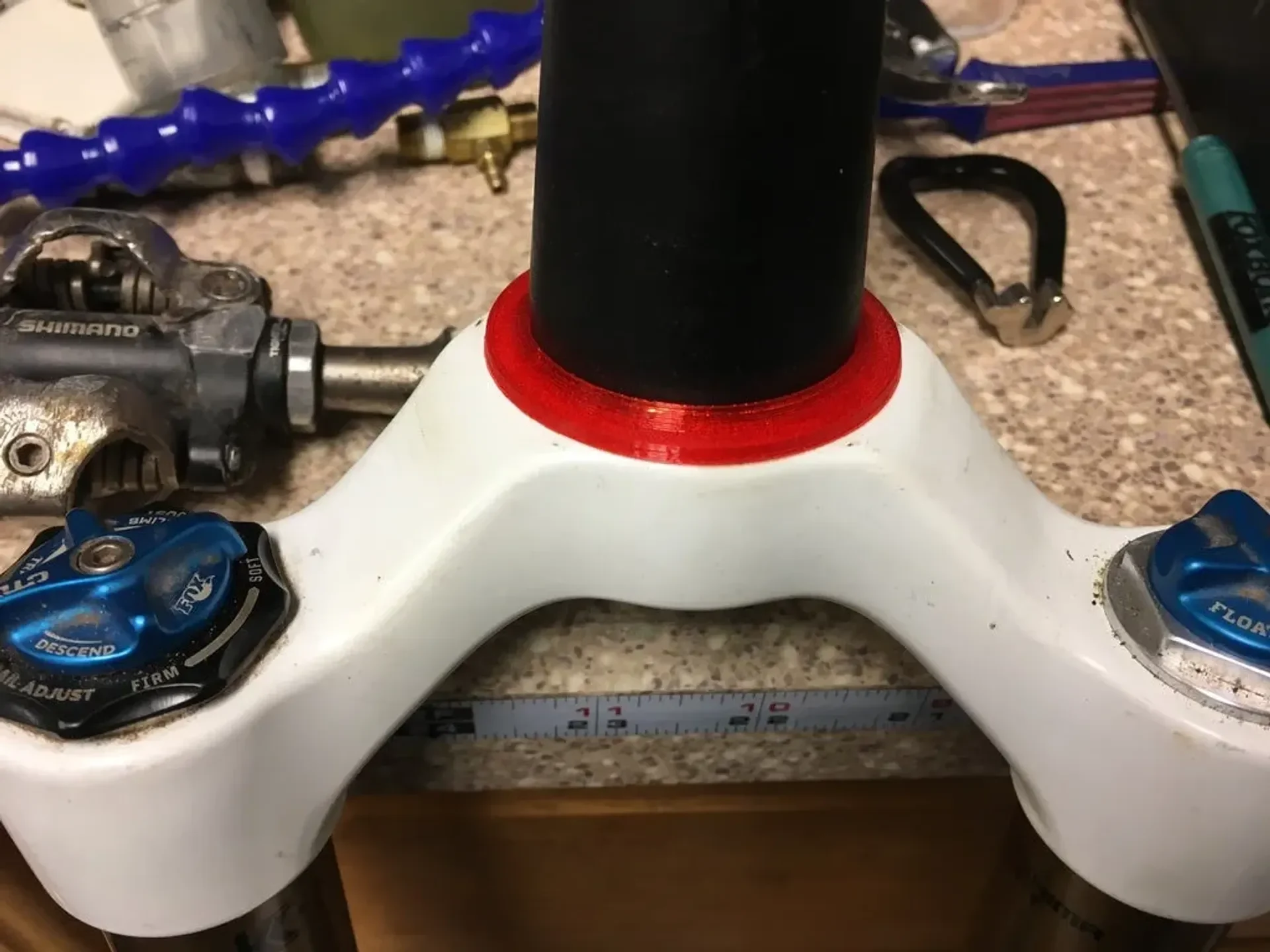

Напечатал PLA (красная часть), а также ABS (желтая часть), и оба работают прекрасно. Комплектация идеально соответствует оригинальной алюминиевой рамке м��его Specialized Epic.

Отказ от ответственности:
Группа людей была убеждена, что деталь Жака выйдет из строя, и весь мотоцикл развалится, и гонщик умрет, и люди в этом районе умрут, а также множество других предсказаний гибели и мрака — но это кусок в простом сжатии, поэтому, если он напечатан сплошным, шансов на это мало — и даже если он полностью выйдет из строя, в худшем случае у вас будет очень свободная гарнитура. Вот и все. На самом деле Жак подтверждает, что его конструкция диаметром 1 1/8 дюйма выдержала несколько сотен миль езды без каких-либо поломок или заметного износа.

Конечно, как и все остальное на Thingiverse, если вы не чувствуете себя в безопасности, печатая и используя его, не делайте этого. Если вы распечатаете его и сделаете что-то не так и поранитесь, это будет на вас.

Распечатать инструкции
Категория: Спорт и активный отдых Кра��кое описание

Обновление: это была единственная коронная гонка на обоих моих горных велосипедах вот уже около года, а одна из них была на одном из велосипедов моей жены в течение последних нескольких месяцев. Оно работает.

Увидел дизайн нижней обоймы короны диаметром 1 1/8 дюйма от Жака Дюгаля (http://www.thingiverse.com/quezz38/about) и подумал, что это отличное использование технологии 3D-печати. ​​Единственная проблема в том, что все мои вилки имеют коническую форму, поэтому мне нужна нижняя обойма короны на 1,5 дюйма. (также известный как «опорная плита», по крайней мере, Крисом Кингом). Такая простая конструкция не требовала использования оригинала, поэтому я просто нарисовал ее с нуля.

Это будет работать с подшипниками гарнитуры с углом 45 градусов, что в большинстве случаев соответствует нижним подшипникам на 1,5 дюйма.

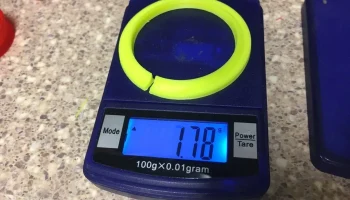

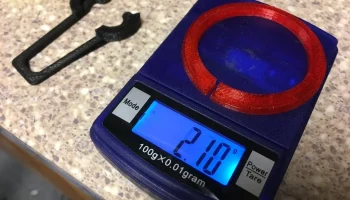

Напечатал PLA (красная часть), а также ABS (желтая часть), и оба работают прекрасно. Комплектация идеально соответствует оригинальной алюминиевой рамке моего Specialized Epic.

Отказ от ответственности:
Группа людей была убеждена, что деталь Жака выйдет из строя, и весь мотоцикл развалится, и гонщик умрет, и люди в этом районе умрут, а также множество других предсказаний гибели и мрака — но это кусок в простом сжатии, поэтому, если он напечатан сплошным, шансов на это мало — и даже если он полностью выйдет из строя, в худшем случае у вас будет очень свободная гарнитура. Вот и все. На самом деле Жак подтверждает, что его конструкция диаметром 1 1/8 дюйма выдержала несколько сотен миль езды без каких-либо поломок или заметного износа.

Конечно, как и все остальное на Thingiverse, если вы не чувствуете себя в безопасности, печатая и используя его, не делайте этого. Если вы распечатаете его и сделаете что-то не так и поранитесь, это будет на вас.

Настройки печати

Принтер: Monoprice Maker Ultimate

Плоты: Нет

Поддерживает: Нет

Разрешение: 0,2 мм

Заполнение: 100%

Примечания:

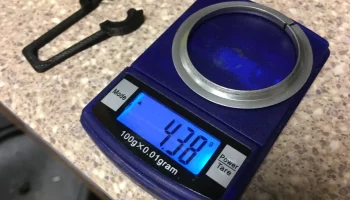

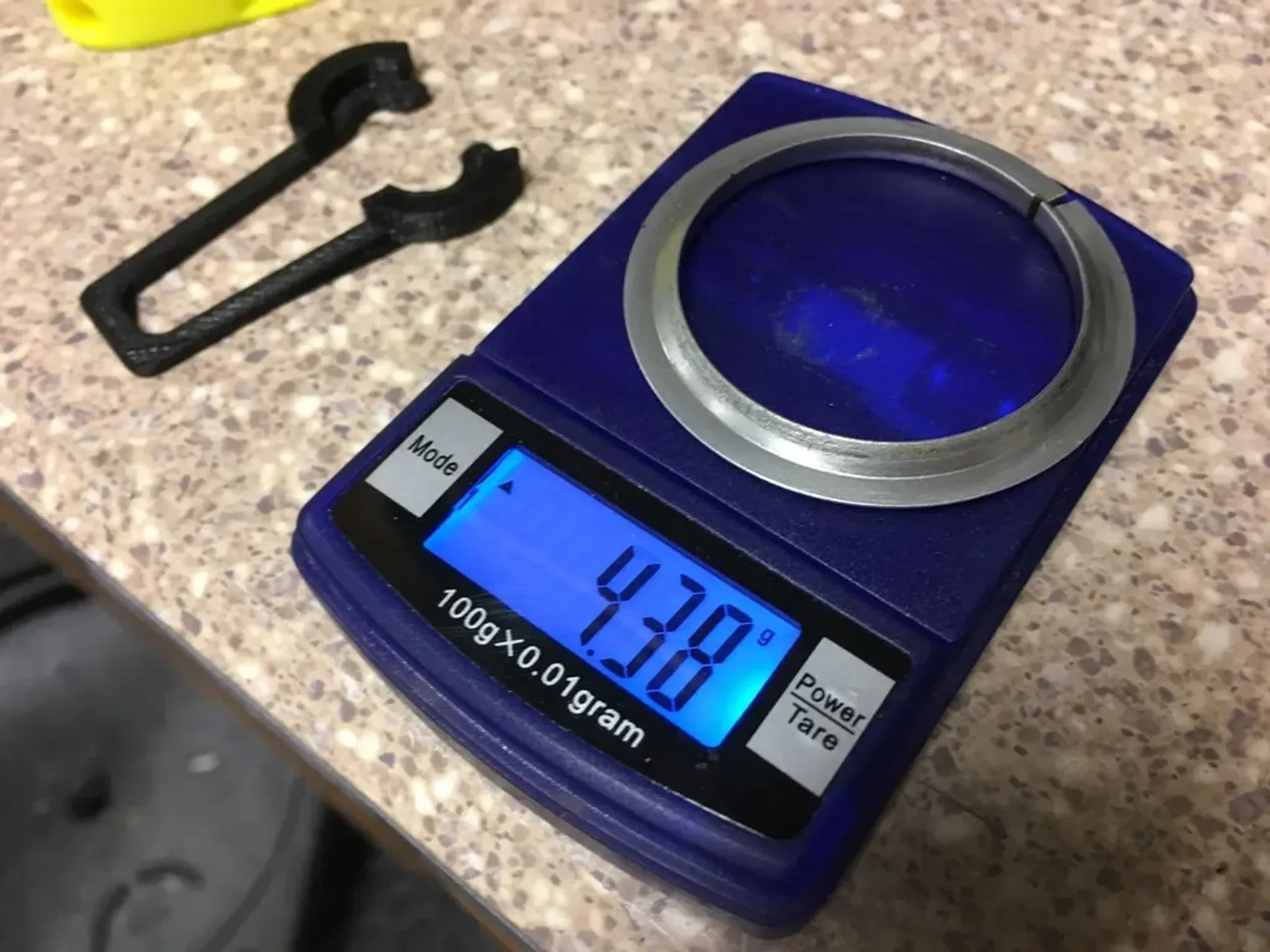

Вы хотите напечатать эту деталь сплошной, будь то толстые стенки или 100% заполнение. Нет необходимости удешевлять и не делать 100%, он небольшой и печатает быстро даже при 100% заполнении, но при этом остается легче, чем оригинальная алюминиевая деталь.

Вы можете печатать толщиной менее 0,2 мм (200 микрон) для улучшения качества поверхности, особенно при угле 45 градусов.
