Проставки каретки Shimano Hollowtech

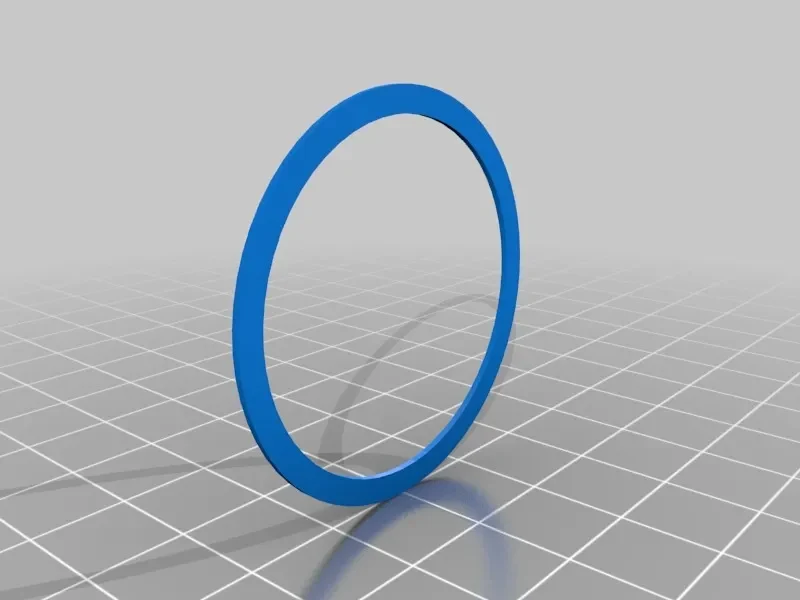

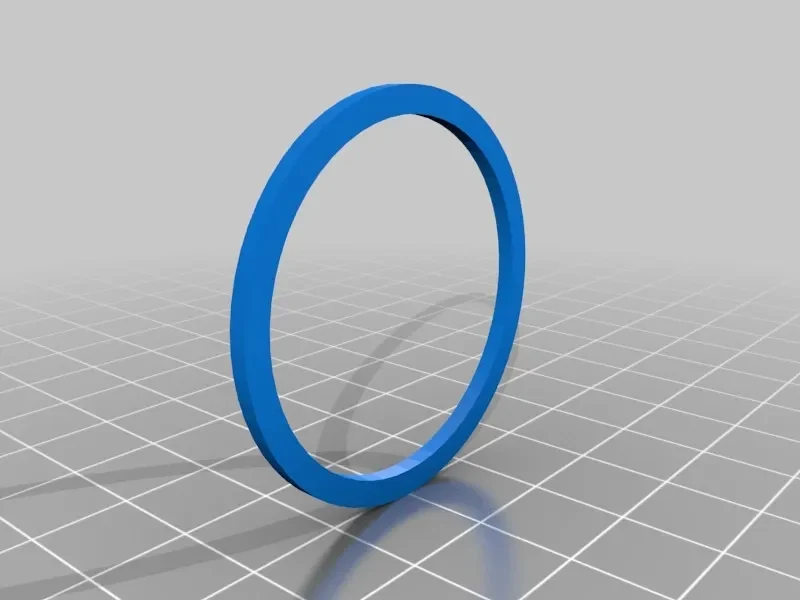

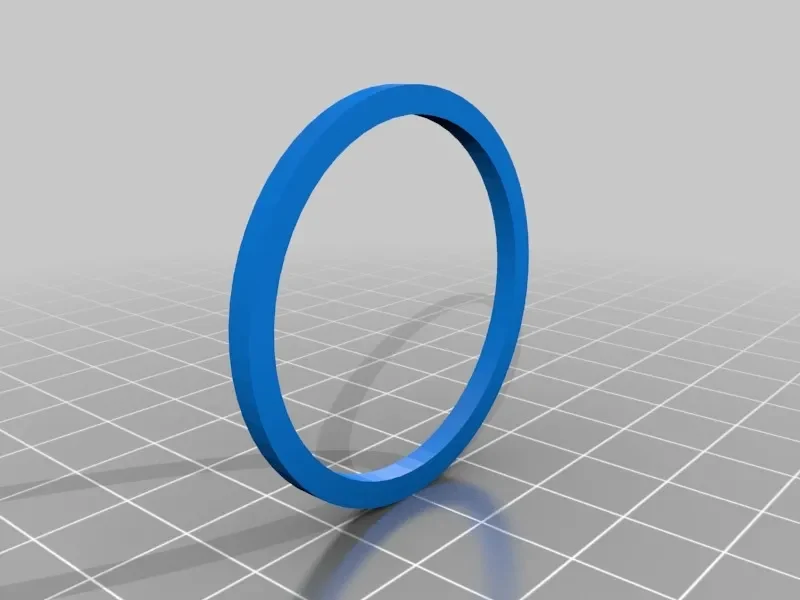

Проставки 0,7, 1,8 и 2,5 мм для кареток Shimano Hollowtech II.

Те, что пришли с моим

Как я это разработал

http://wheelsmfg.com/bottom-bracket-spacers.html

У меня есть собственные проставки, но я использовал этот веб-сайт, чтобы убедиться, что это на самом деле проставки каретки.

В итоге я взял размеры из тех, что у меня есть. Внешний диаметр не имеет большого значения — 40,88 мм и внутренний диаметр 35,52 мм, что имеет значение. Этот внутренний диаметр больше, чем 1,380 дюйма = 35,052 мм, указанный компанией Wheels Manufacturing.

Сборка

http://si.shimano.com/pdfs/dm/DM-FC0002-12-ENG.pdf См. стр. 11 или любую техническую документацию по каретке Shimano Hollowtech II.

Для корпуса каретки диаметром 68 мм требуются 3 проставки: 2 справа и 1 слева, все толщиной 2,5 мм. Конечно, если вы используете горную систему шатунов.
