Монтажная пластина EASTON EA70 (например, для пультов дис...

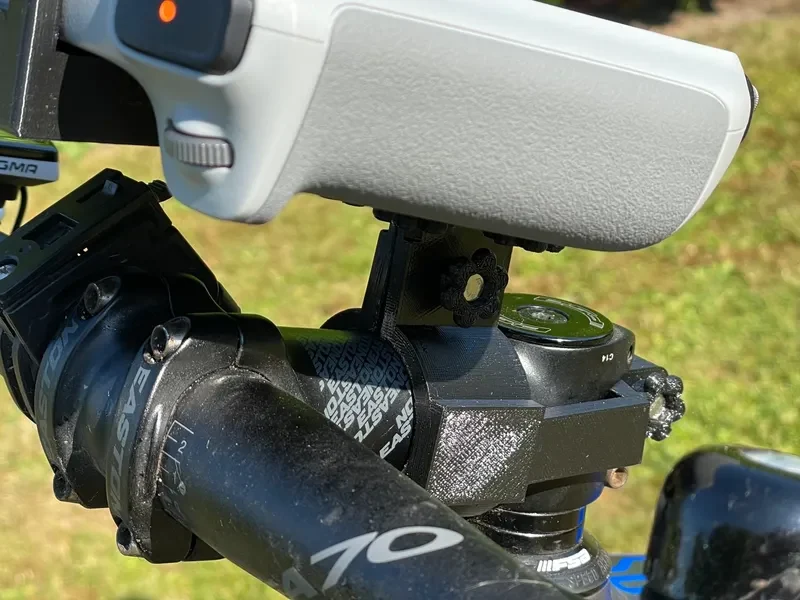

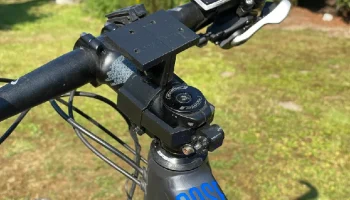

Эта монтажная пластина была задумана как основа для пульта дистанционного управления дроном для моего велосипеда. Я не хотел монтировать пульт дистанционного управления на руль велосипеда, потому что у меня недостаточно места, и это просто неудобно… ;-)

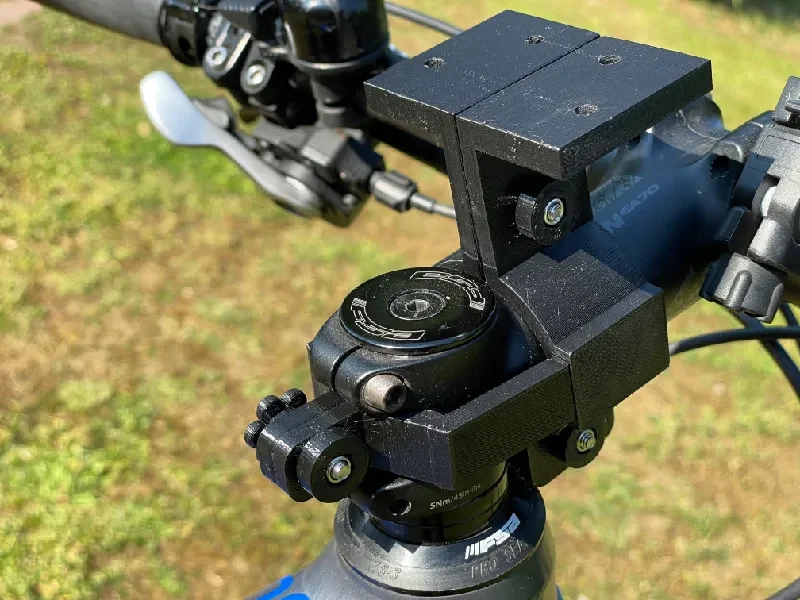

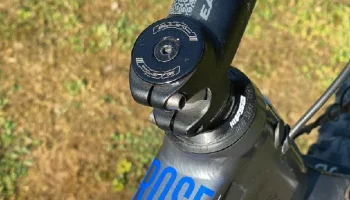

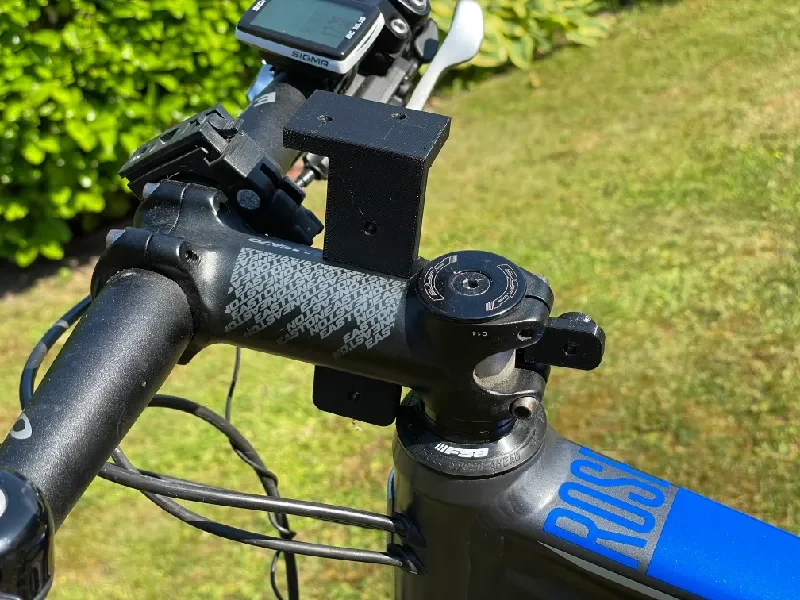

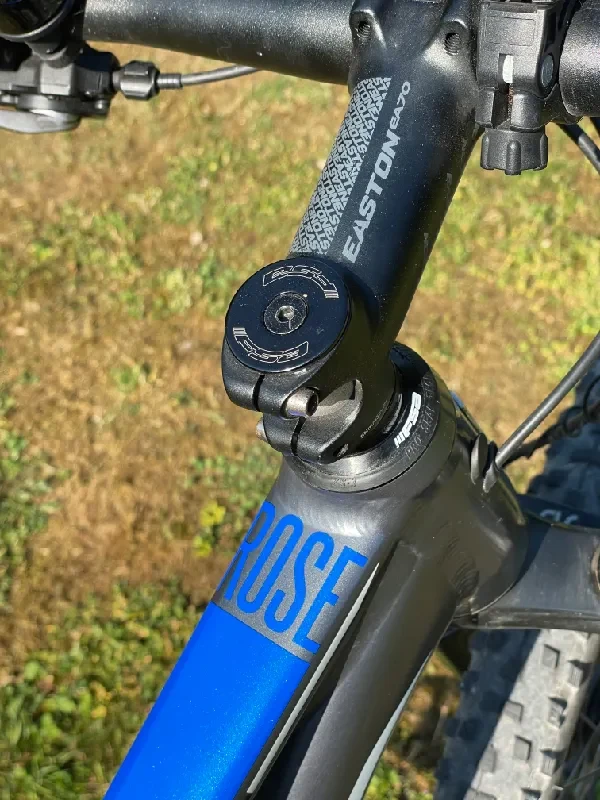

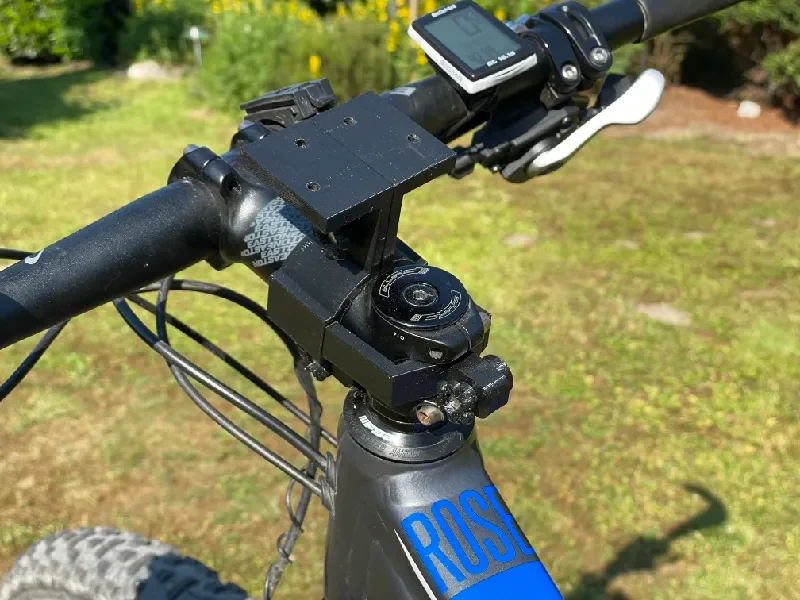

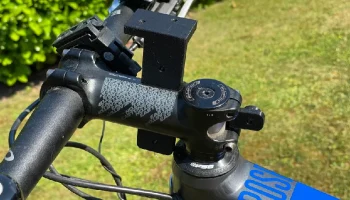

Поэтому я решил разделить проект на очень специфическую систему крепления, которая подходит к выносу моего велосипеда EASTON EA70 и предоставляет монтажную пластину общего назначения для крепления всего необходимого.

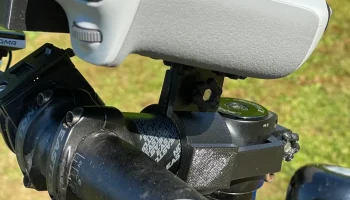

Также обратите внимание на мою другую модель «DJI RC Mounting Plate» (https://www.printables.com/model/220432), которая составляет вторую половину этого проекта.

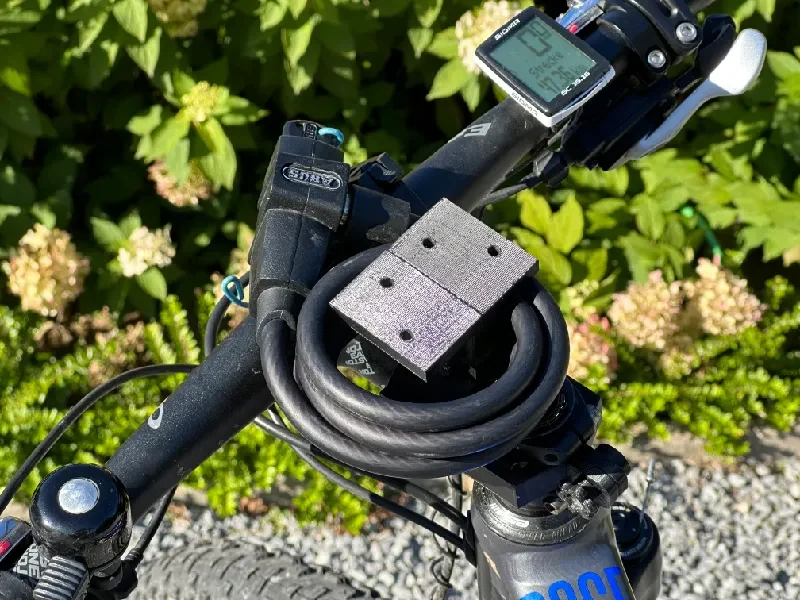

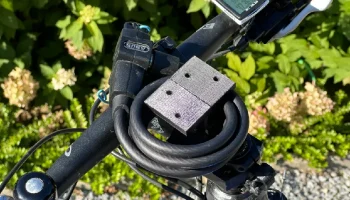

Обновление 2022-10: после нескольких месяцев использования я случайно обнаружил, что эту монтажную пластину можно также использовать как простой способ хранить велосипедный замок во время велосипедных поездок (см. последнее фото)… это работает настолько удивительно хорошо, что я планирую теперь постоянно держать пластину на своем велосипеде...

Вот чертеж винтов на монтажной пластине:

Используйте винты M4. Я также сделал несколько простых ручных ручек для нейлоновых гаек M4, которые можно использовать для монтажа/демонтажа деталей.

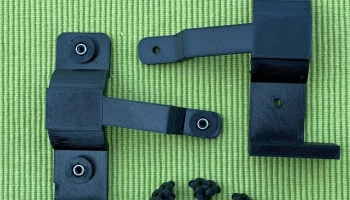

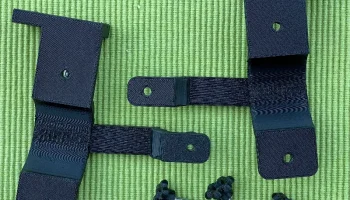

Три из этих нейлоновых гаек M4 используются для крепления двух частей монтажной пластины вместе. Подробности смотрите на фотографиях.

Я рекомендую печатать монтажную пластину из PETG, высота слоя 0,15 мм, заполнение 40% и опор��. PETG рекомендуется из-за его высокой устойчивости к динамическим нагрузкам при использовании на велосипеде (не трескается и не ломается!).

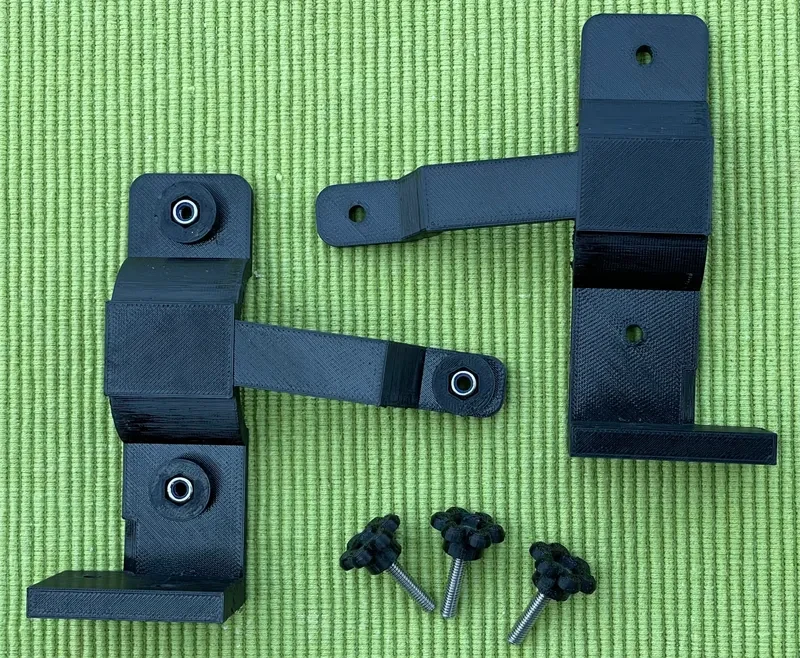

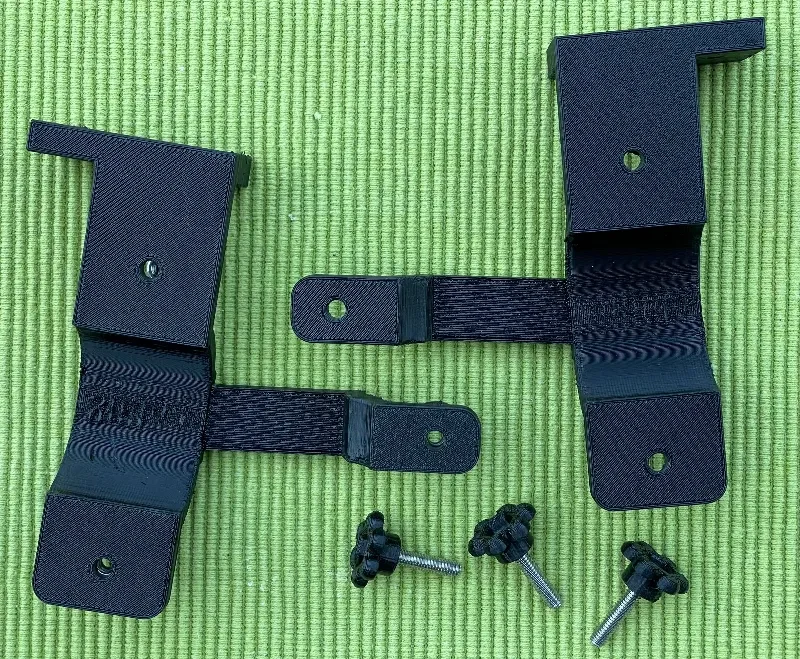

Необходимые печатные детали:

1 x «Монтажная пластина EASTON EA70 — Body-L.stl» (левая сторона)
1 x «Монтажная пластина EASTON EA70 — Body-R.stl» (правая сторона)
3 x «маховик с гайкой M4.stl» (для самой монтажной пластины)

Необходимые металлические детали:

3 винта с шестигранной головкой M4 x 20 мм для самой монтажной пластины
3 нейлоновые гайки M4 для самой монтажной пластины

Дополнительные части:

Подходящие 4 винта M4, гайки и «маховики с гайками M4» для всего, что крепится к пластине.

Ниже приведены технические чертежи, показывающие основные размеры:
