Универсальная быстросъемная грузовая система......

Обзор

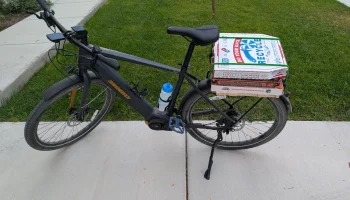

Большинство городских велосипедов имеют багажник в задней части велосипеда. Они, как правило, очень узкие, и люди обычно привязывают ящики или сумки, чтобы ими можно было пользоваться. Почти всегда их трудно установить и трудно снять. Я хотел найти решение для многоразового и быстрого снятия ящика для молока. Первая версия этого дизайна здесь. Он отлично подходит для продуктовых магазинов, фермерских рынков и т. д., но не имеет возможности перемещать пиццу. Поэтому я разработал более универсальную систему крепления вещей практически к любому заднему багажнику для велосипеда.

После создания это простая система. Однако понимание этого требует некоторой работы. Я настоятельно рекомендую прочитать весь набор инструкций перед покупкой материалов или началом печати.

«Системы»

В этом проекте используются две разные системы крепления, построенные на двух разных подпружиненных зажимах.

Регулируемая система

Эта система легко регулируется, имеет низкий профиль и обеспечивает быструю печать. Однако на самом деле он подходит только к тарелке для пиццы, ящику для молока Lowes и грузовым стойкам толщиной 10-11 мм.

Он предназначен для использования оборудования M6. Если вы собираетесь закрепить блок болтами, вам понадобятся два болта, четыре гайки и две шайбы на каждую планку.

Я бы посоветовал вам распечатать четыре из них, но вы можете распечатать всего два, чтобы прикрепить свой груз к стойке для велосипедов.

Универсальная система

Если взять регулируемую систему и сделать ее бо��ее общей, то эта система ограничена только вашим воображением. Они предназначены для установки на все, что может удерживать винт или болт. Он особенно хорошо подходит для тарелок для пиццы или деревянных ящиков.

Он предназначен для использования оборудования M4. Если вы собираетесь закрепить это устройство болтами, вам понадобятся четыре болта, восемь шайб и четыре гайки/резьбовые вставки.

В следующих разделах мы рассмотрим дополнительные варианты установки этой системы.

Дополнительная система расширения

Эти аксессуары, предназначенные для работы с тарелкой для пиццы, предназначены для добавления освещения, ножек и т. д. к вашей тарелке для пиццы и для того, чтобы система действительно работала на вас!

Эта часть находится в стадии разработки. Со временем у меня появятся аксессуары, которые будут помещаться в прорези и направляющие отверстия и вокруг них, чтобы расширить функциональность и полезность всей этой системы. Я буду периодически редактировать этот раздел с этими аксессуарами расширения.

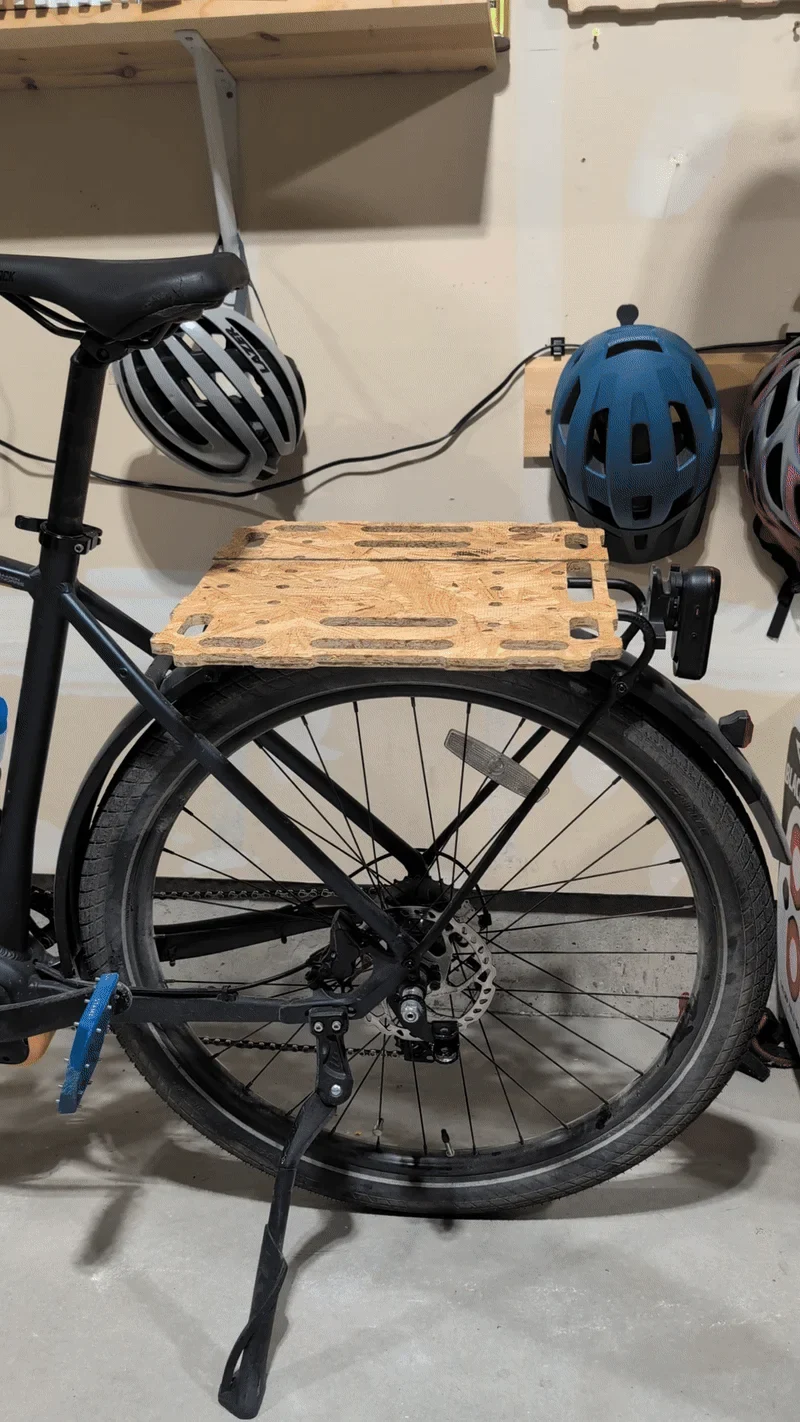

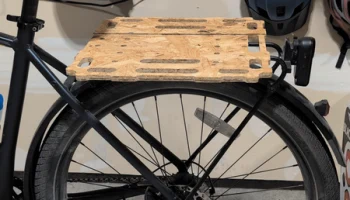

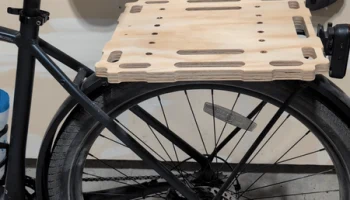

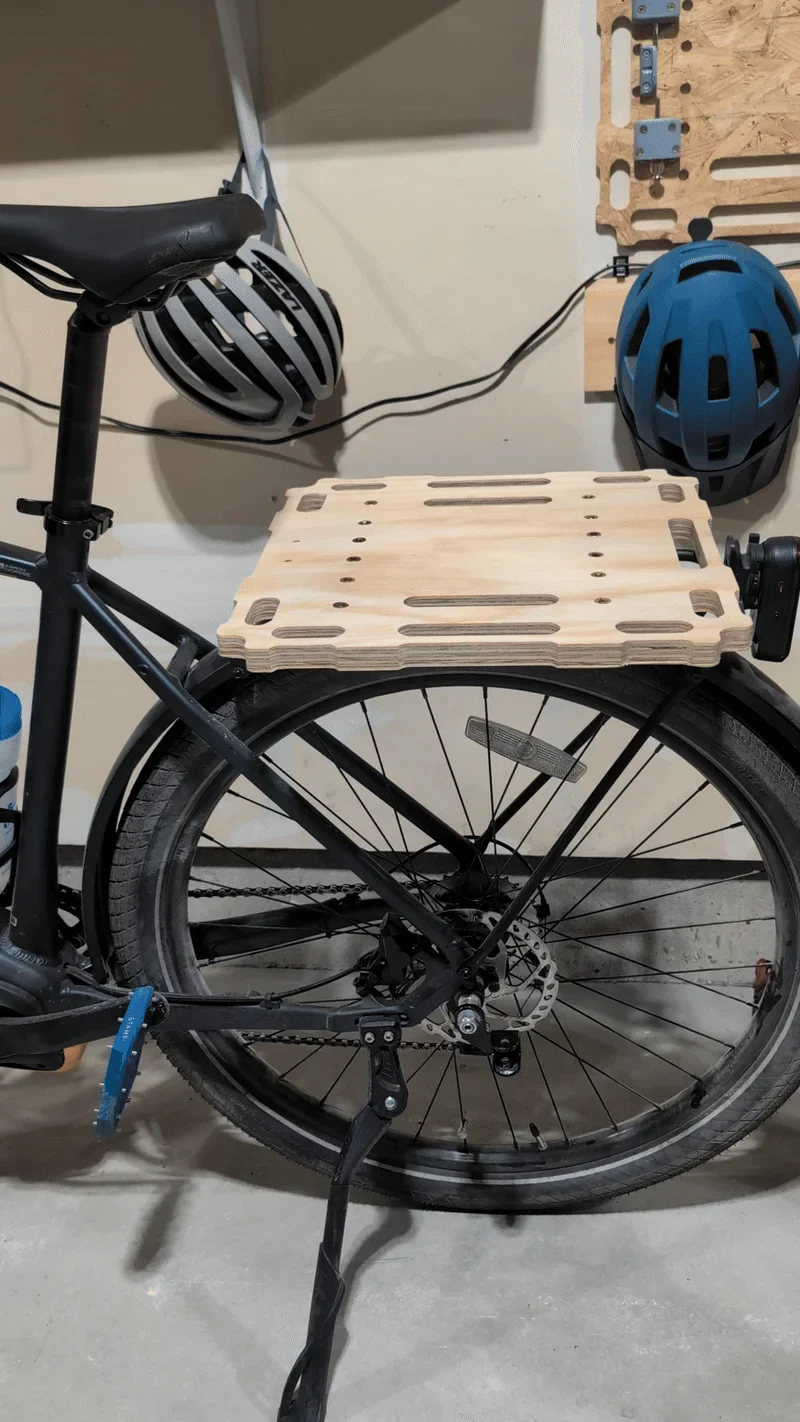

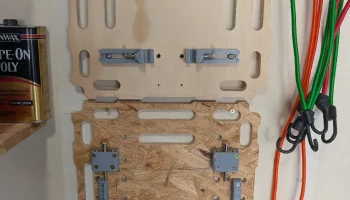

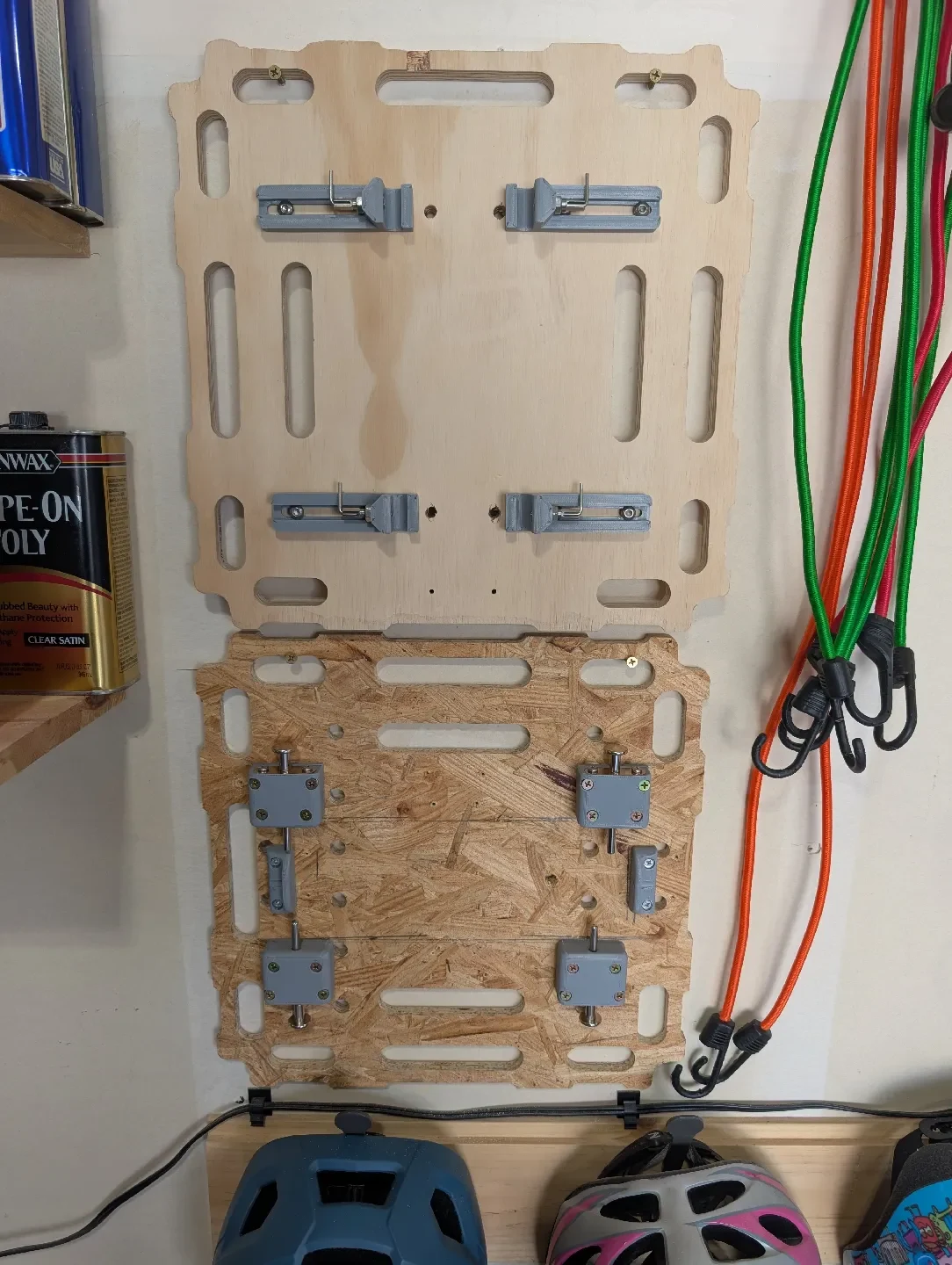

Тарелка для пиццы

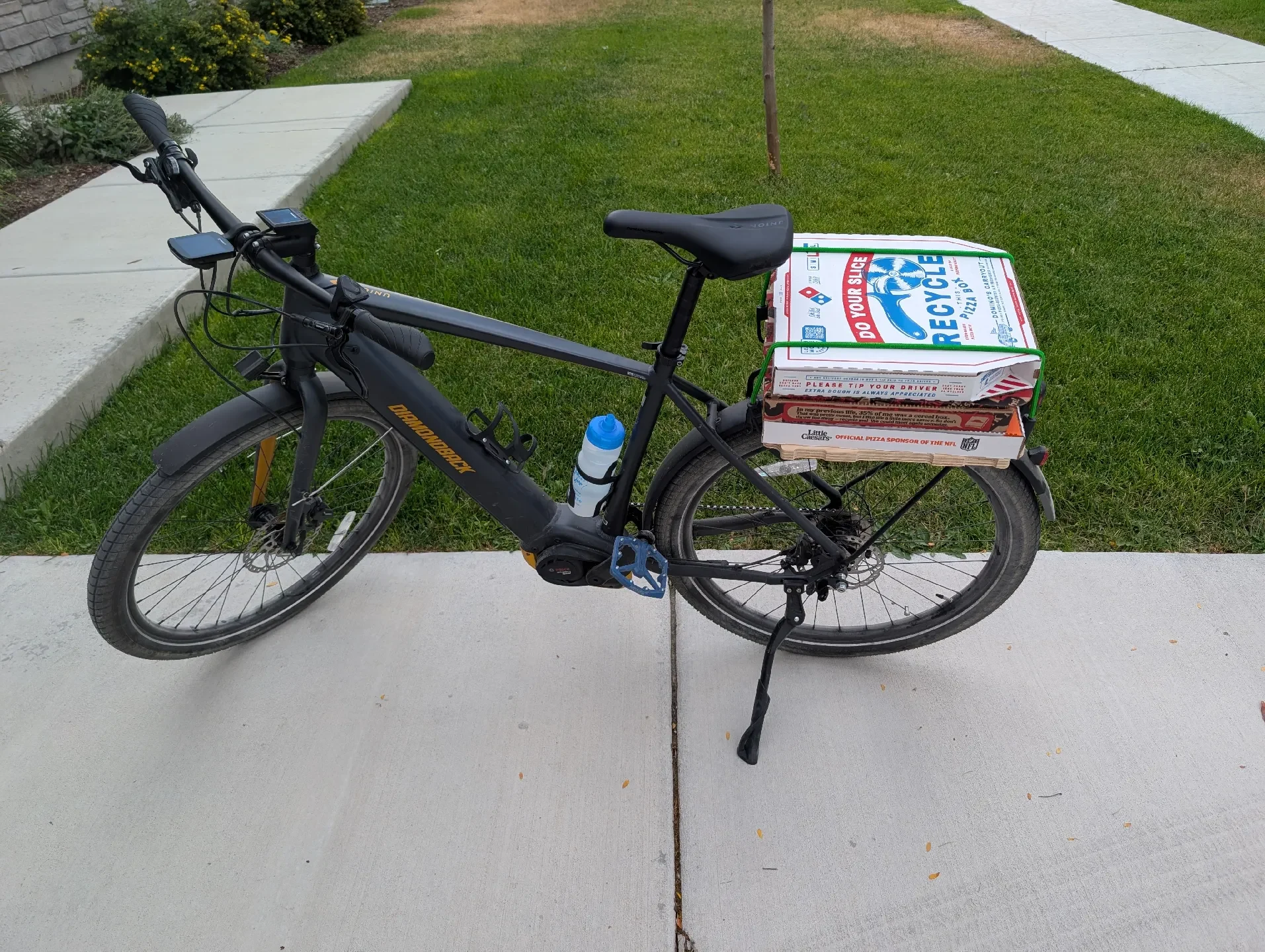

Хотя это может быть названо и вдохновлено стандартной большой коробкой для пиццы из типичных американских пиццерий (Little Caesars, Pizza Hut, Dominos), на самом деле это платформа, которая поможет вам переместить все, что вы хотите, из точки А в точку Б на велосипеде. Представленные здесь шаблоны предназначены для ЧПУ, но их легко вырезать с помощью ручных инструментов и некоторого терпения.

Эта тарелка для пиццы имеет некоторые особенности крепления, которые помогут вам удержать на велосипеде множество вещей:

Настройка вашей системы

Сначала вам нужно решить, хотите ли вы регулируемую систему или универсальную систему. Если вы все же выберете регулируемую систему, более подробную информацию см. в первой версии велосипедной грузовой системы. С этого момента инструкции будут относиться только к Универсальной Системе.

Понимание основных измерений

Шип, часть с защелкой, должна иметь длину не менее 14 мм, чтобы пройти сквозь пластик.

В конфигурации по умолчанию, без каких-либо проставок, он подходит для стержня размером 5,75 мм.

Имеется проставка толщиной 1 мм («Cleat Spacer»), которую можно отрегулировать в PrusaSlicer так, чтобы она соответствовала любому стержню диаметром более 6,75 мм.

«Конечный упор» имеет минимальную глубину 4 мм.

Также имеется проставка толщиной 1 мм («Концевая прокладка»), которую можно отрегулировать в PrusaSlicer так, чтобы она соответствовала любой необходимой высоте, превышающей или равной 5 мм.

Далее давайте рассмотрим в качестве примера настройку универсальной системы для стержня диаметром 10 мм. (И, пожалуйста, извините за то, что я смешиваю британские и метрические единицы измерения. Американская система мер — это беспорядок, и я не могу полностью отказаться от имперских мер.)

Настройка прокладок

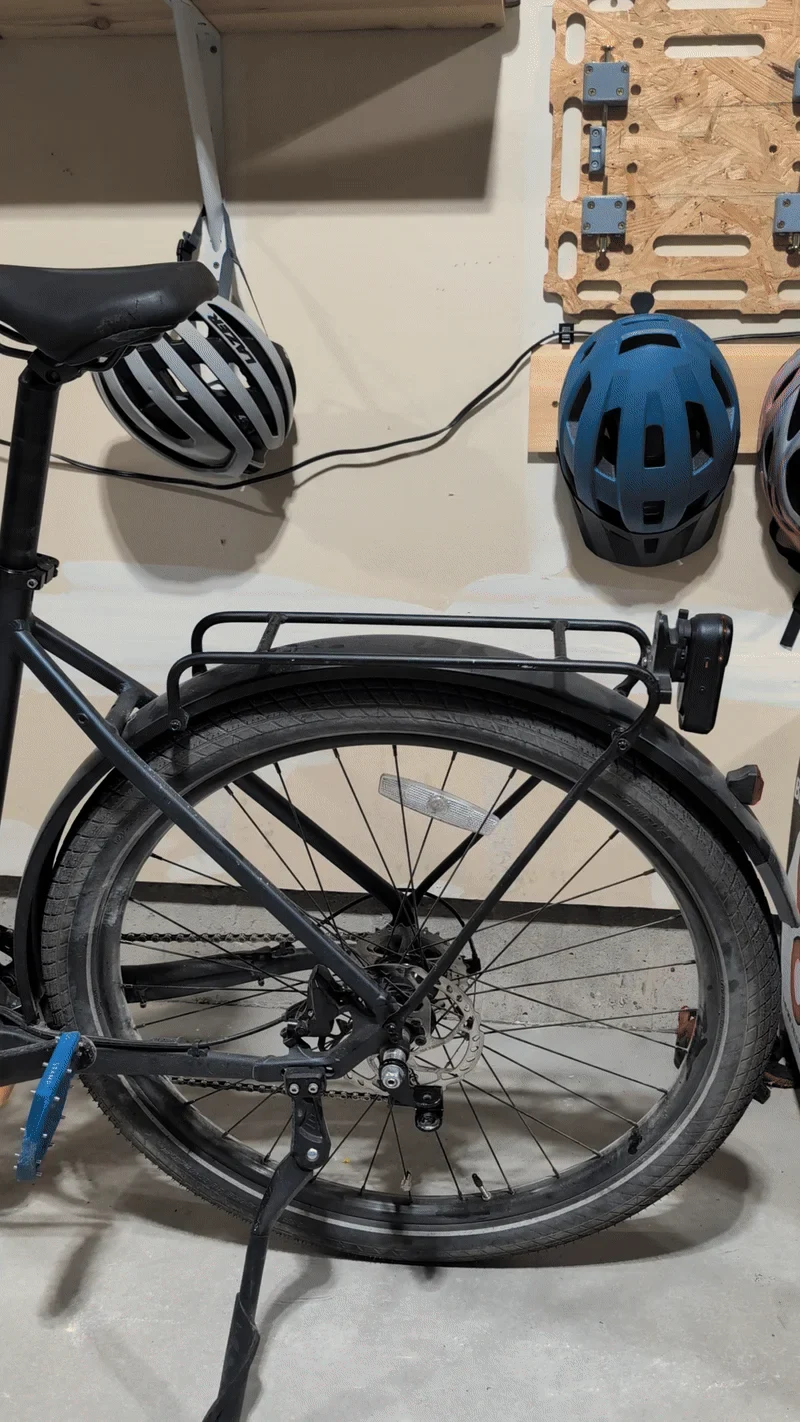

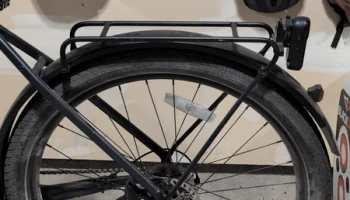

Я знаю, что стержни моей стойки имеют диаметр 10 мм. Это означает, что мне нужна проставка, и я не могу просто использовать шип.
