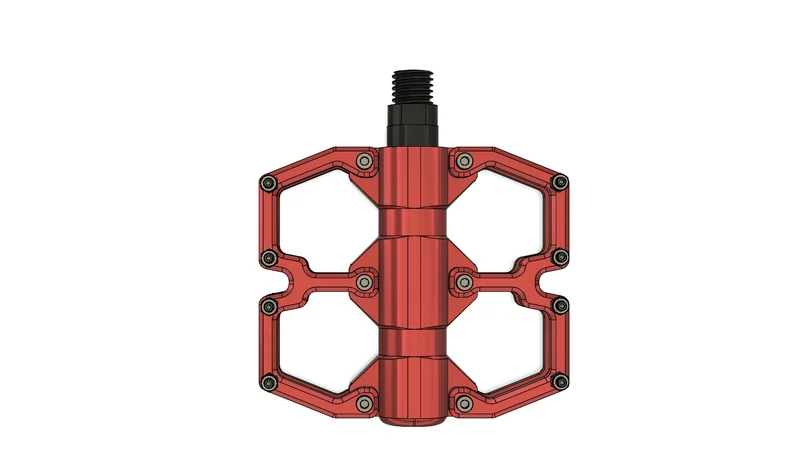

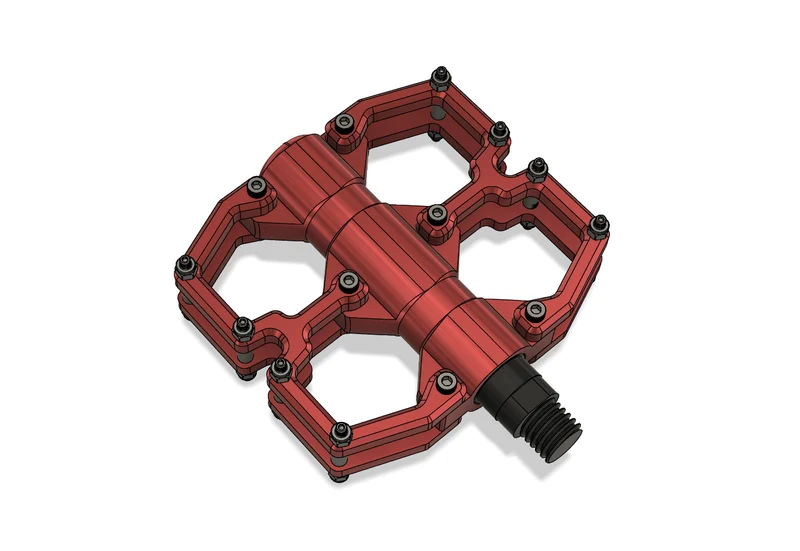

Плоский подшипник педали MTB, составной......

Плоская педаль mtb, состоящая из нескольких частей для облегчения печати. При печати без поддержки проблем быть не должно. Используйте ASA или ABS.

Я разработал его для повседневной езды на велосипеде XC. Я проверил это в течение 2 часов езды. Это довольно сильно. Выдерживает мой вес 90 кг. Я не рекомендую тяжелую езду. Но вы можете попробовать. Надеюсь, вы понимаете риск использования 3D-печатной детали для вашего велосипеда.

Легко распечатать, никакой поддержки. Просто нужно много винтов. и на мой взгляд выглядит шикарно. Общий вес одной педали в сборе 190 грамм, количество проставки и винта вы можете уменьшить по своему вкусу для регулировки веса. или вы можете отредактировать файл шагов и уменьшить толщину педали.

Спецификация: (может отличаться в зависимости от выбранного вами варианта)

12 шт. винт M3x10 (на всякий случай предварительно порируйте не менее 50 шт.)
Проставки 8 шт. м3 длиной 10 мм.
16 шт. м3 нейлоновая контргайка
16шт винт без головки m3x16
донор педали с подшипником 3/4 с алиэкспресса

для версии с шипом/ручкой, если вы используете версию с гайкой, используйте гайку M3 и винт M3x10 мм. Если вы выберете вариант с термофиксирующей вставкой, используйте термофиксатор M3x4 и винт с головкой M3x8-10.

Донор педали выглядит вот так, он обошелся мне в 4 доллара на местном рынке с 4 подшипниками на педаль. Это работает, но выглядит некрасиво, поэтому решил создать свой собственный.

стоковые подшипники от донорской педали — подшипники 698 zz и 6800 zz. но я заменил его на миниатюрный подшипник MR 148 ZZ и 6700 ZZ, чтобы добиться более толстой и прочной стенки в центральной части. Но вы все равно можете использовать штатный подшипник от донора.

Если у вас нет времени и деталей, просто купите новую педаль на AliExpress, вы можете получить хороший нейлоновый подшипник педали за 10 долларов. но менять хобби с 3D-печати на велосипед будет неправильно, если я не буду использовать часть своего предыдущего хобби (3D-печать) в своем mtb.
