Усиление стержня клапана Presta

Это не совсем ремикс стабилизатора Valve для карбоновых колес шоссейного велосипеда, который я смоделировал с нуля, но определенно послужил источником вдохновения, поэтому хотел отдать должное.

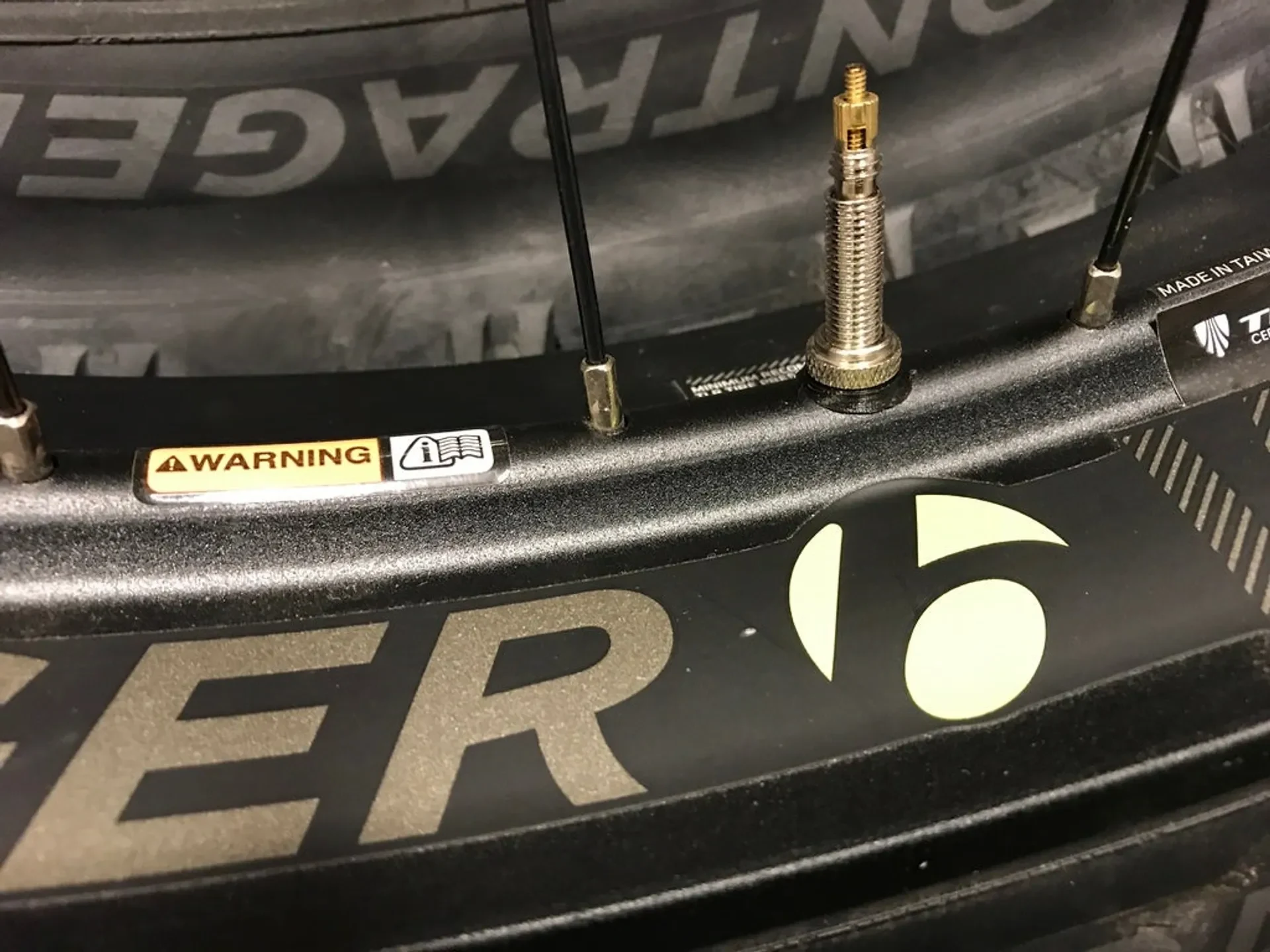

Иногда гайка Presta не совсем правильно сидит на профиле обода, как правило, из-за изгиба обода. Я уже распечатывал дизайн RodLaird, но у меня нет карбоновых аэродинамических дисков, поэтому он не совсем подходит. Работая над колесной парой толстого велосипеда с изогнутым центральным каналом, я подумал об этой конструкции и решил попробовать смоделировать параметрическую версию.

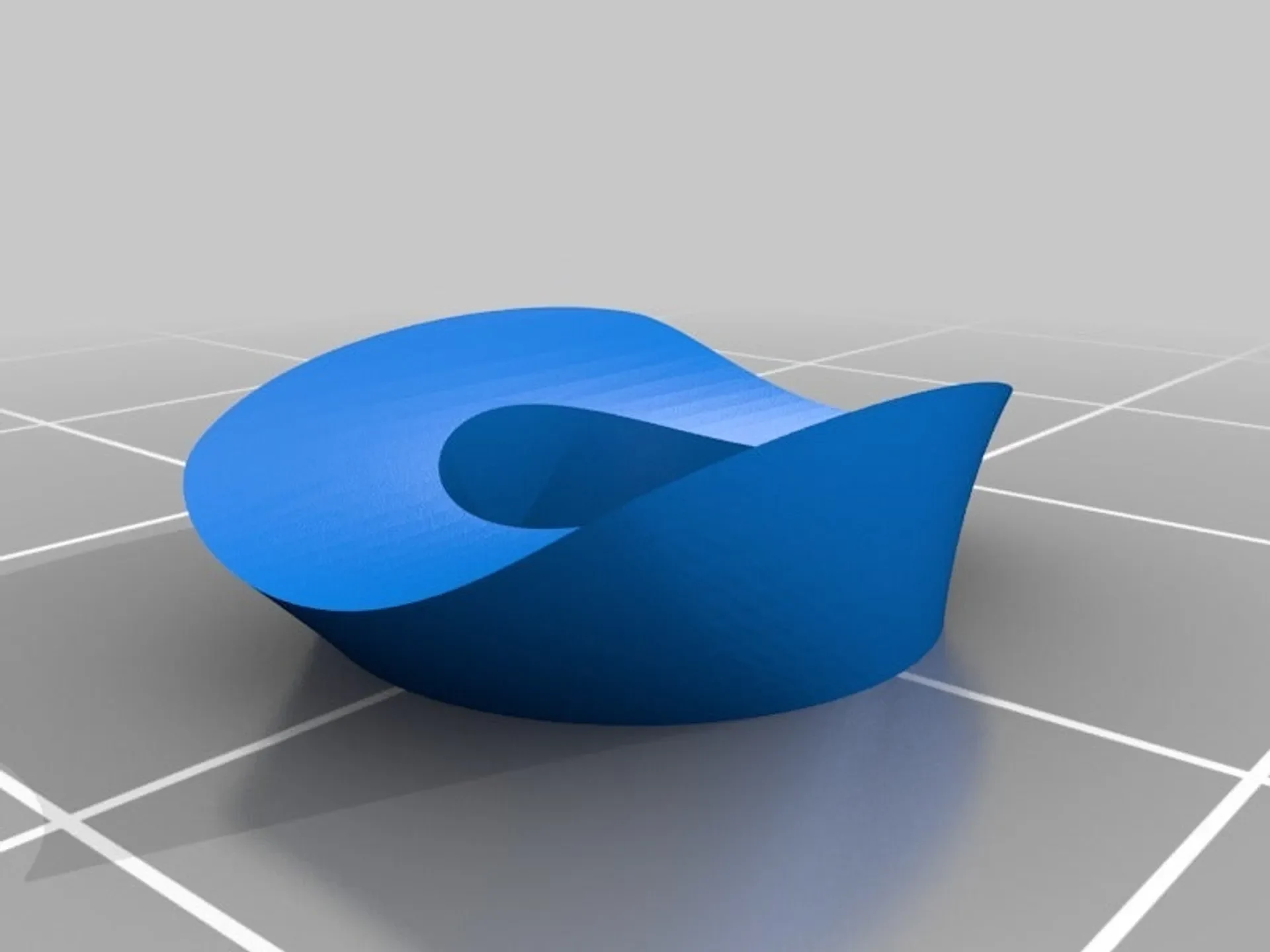

Мой не такой причудливый, как у Родлэрда, поскольку у него красивые скульптурные переходы, а у меня прямой чердак, но если он напечатан меньше, это менее очевидно.

Чтобы изменить дизайн в соответствии с вашими дисками, вам понадобится Fusion 360 и файл F3D. Вы можете измерить кривизну обода с помощью любого из замечательных измерителей радиуса, доступных в Интернете, а затем использовать полученные данные в третьем эскизе. Размер 280 мм взят из колеса для толстого велосипеда Bontrager 650b, над которым я работал, но для большинства размеров ободов это не будет иметь большого значения, так что вы, вероятно, можете оставить его в покое. Если вы хотите измерить, измерьте расстояние от центральной линии ступицы до места, где клапан выходит из обода.

Кроме того, не стесняйтесь корректировать любые значения в первых двух эскизах. Все, что я прошу, это распечатать свои работы или выложить свои ремиксы!

Распечатать инструкции

Ничего особенного. Печатайте плоской стороной вниз, 0,15 или 0,2 мм вполне подойдет. Если хотите, сделайте грубее или тоньше, особой разницы не будет. Я бы посоветовал использовать нить с более высокой температурой, например PETG, поскольку PLA может провиснуть, если станет достаточно горячим, что очень вероятно произойдет, если велосипед оставить в машине в жаркий летний день.
