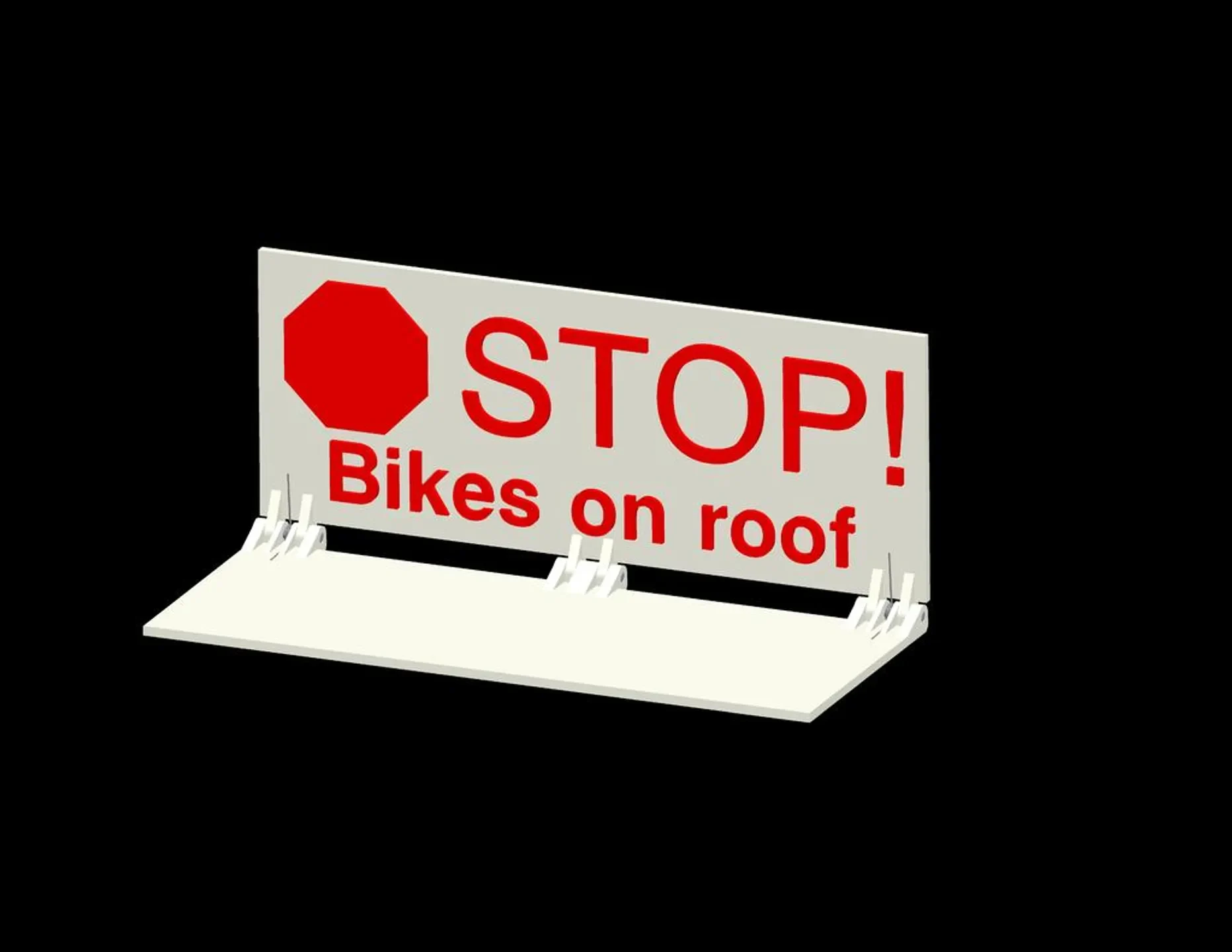

Всплывающий предупреждающий знак - велосипеды на крыше......

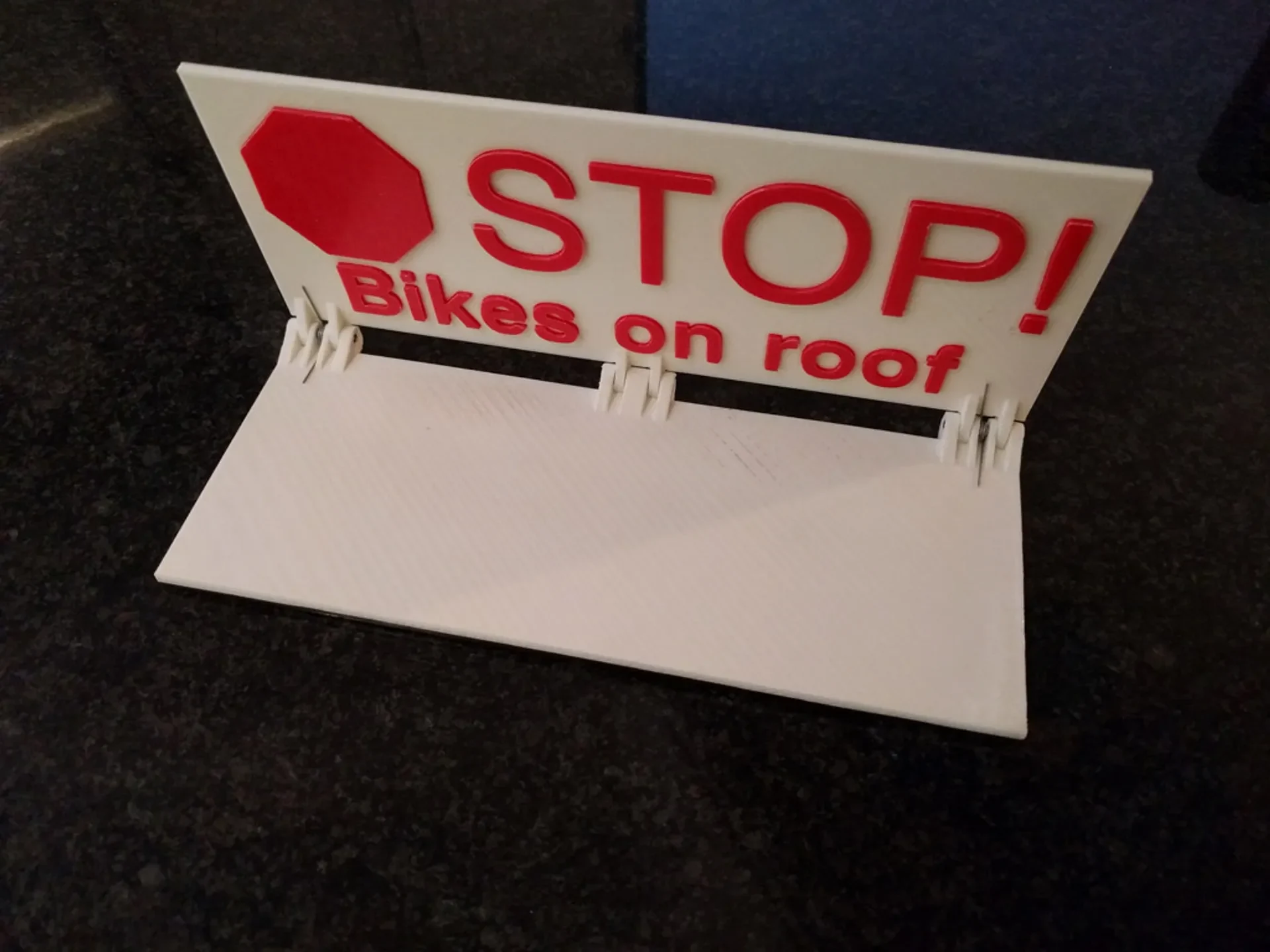

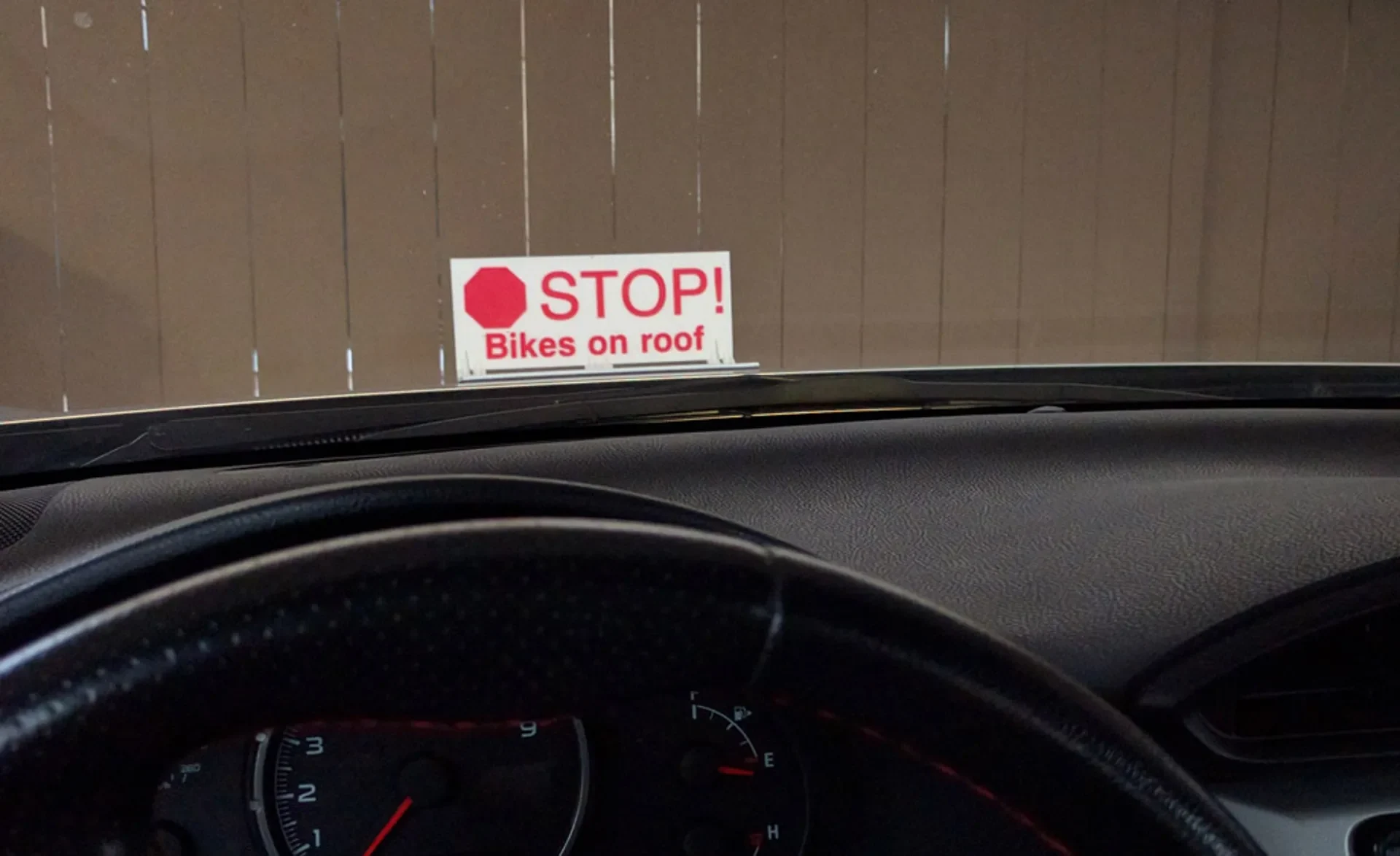

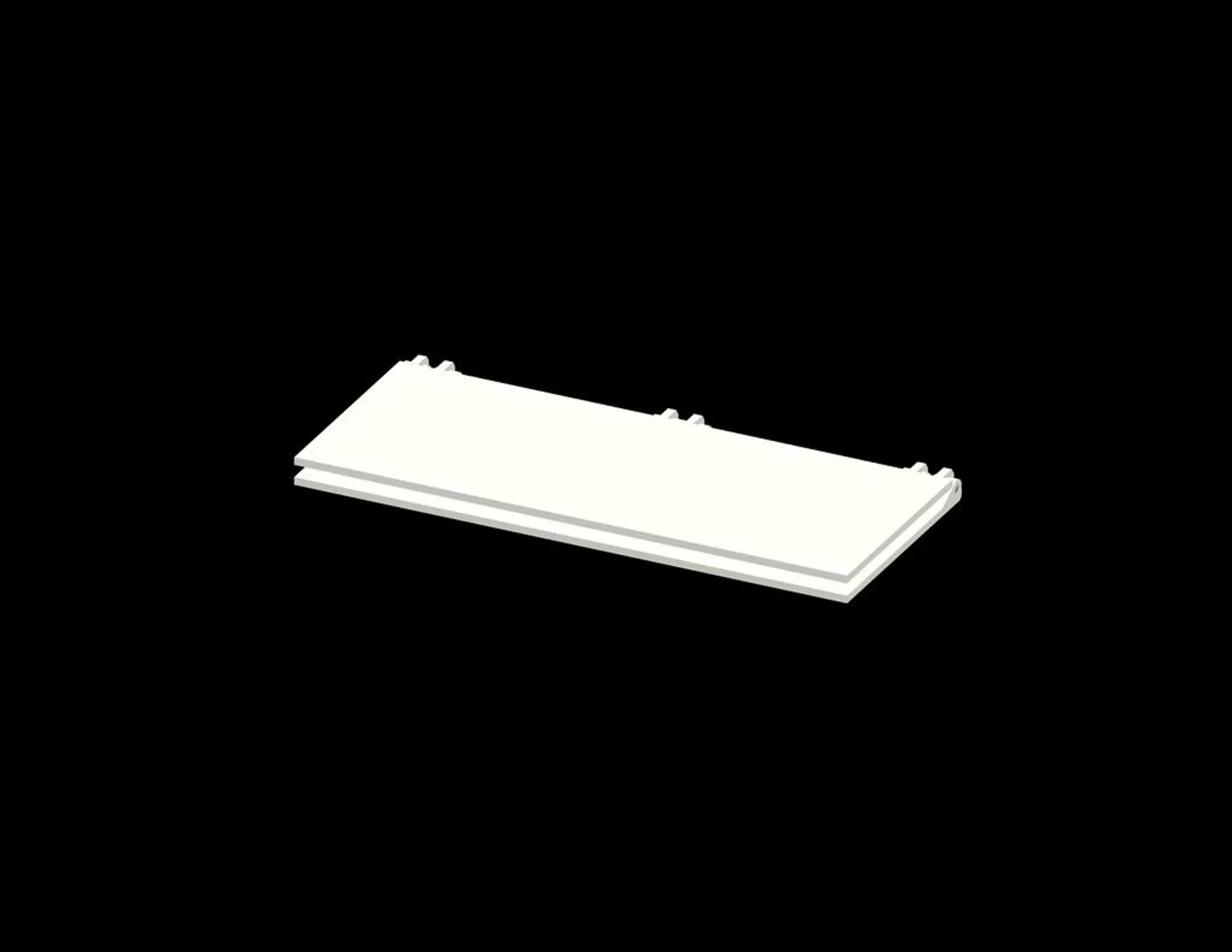

Устали силой снимать велосипед с багажника на крыше автомобиля, врезаясь им в дверь гаража? Целью проекта является положить конец обезглавленным велосипедам повсюду. Знак крепится на капот автомобиля с помощью магнитных полос. При движении на скорости поток воздуха, проходящий над автомобилем, закрывает знак. На низкой скорости или при остановке пружины раскрывают знак, напоминая, что ваши велосипеды все еще находятся на крыше.
Необходимые дополнительные детали (со ссылками):
(3) установочные штифты длиной 7/8 дюйма и диаметром 1/8 дюйма.
(http://www.mcmaster.com/#90145a474/=10ru635)
(2) торсионные пружины 90 градусов, внешний диаметр 0,235 дюйма, проволока 0,025 дюйма, левосторонняя или правосторонняя намотка
(http://www.mcmaster.com/#9287k67/=10ru6kf)
(27 дюймов, ширина 1 дюйм, толщина 1/8 дюйма, магнитная полоса с клейкой основой, сильно тянущаяся)
(http://www.mcmaster.com/#5769k82/=10ru84r)
Примечания к модели:

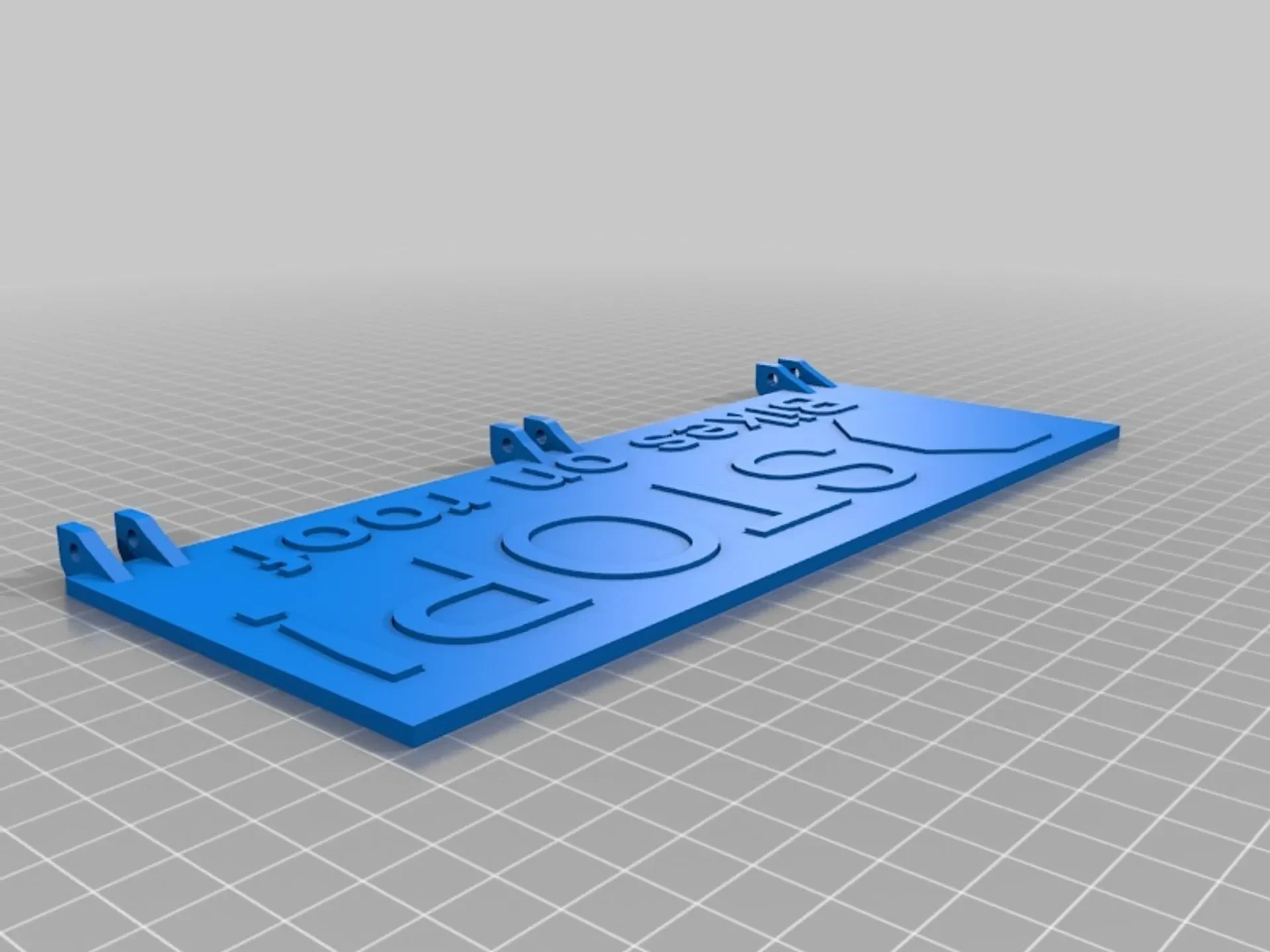

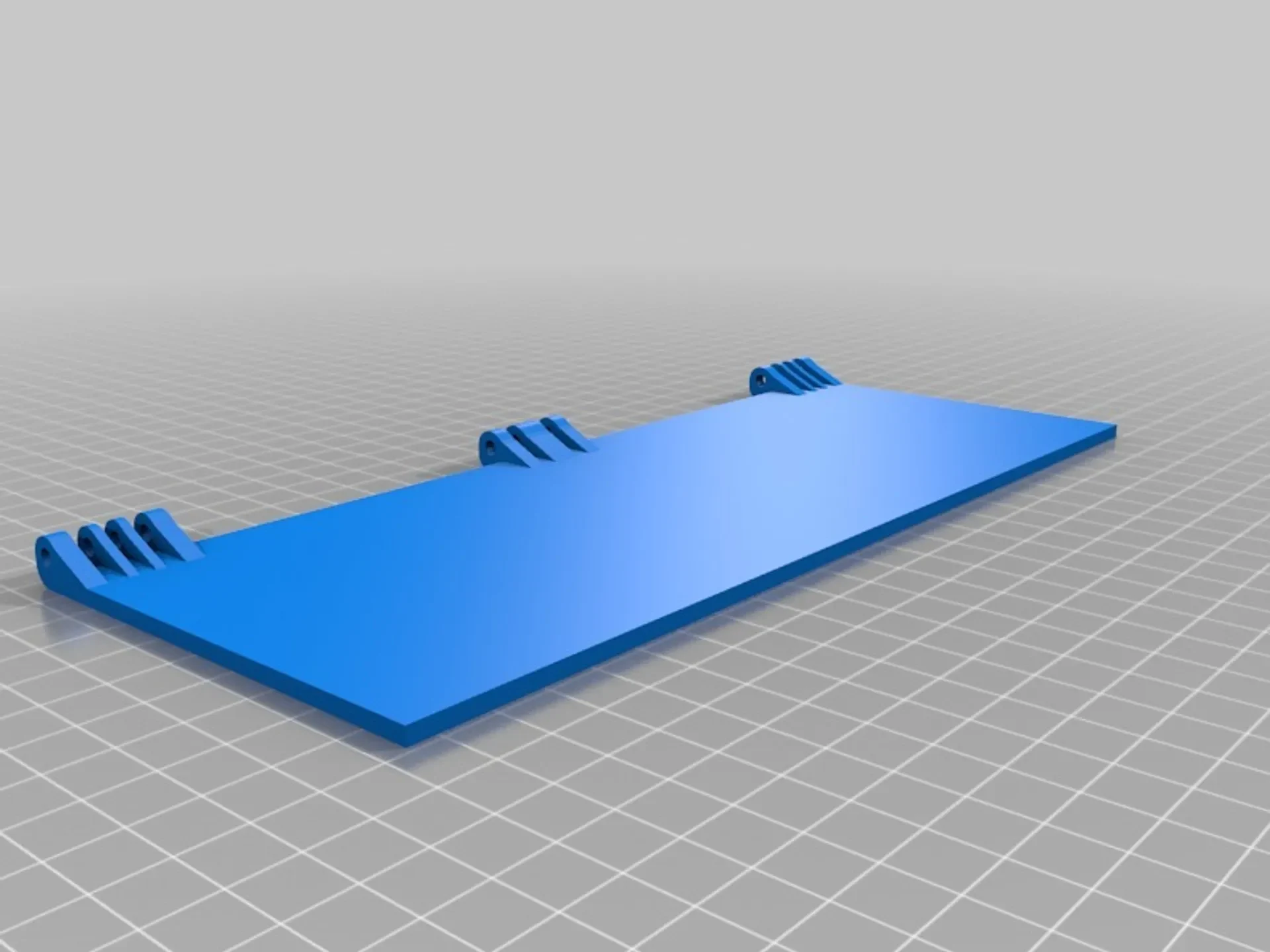

Я включил детали как с жесткими размерами допусков, так и с низкими (эр) размерами допусков для отверстий под установочные штифты (в конечном итоге мне пришлось добавить небольшой наклон к отверстиям, чтобы штифты хорошо подошли). То же самое касается и смещения букв. Если вы хотите перестраховаться, вы можете начать с моделей с жесткими допусками и при необходимости осторожно открыть отверстия дрелью или сточить края букв. Верхняя часть, основание и буквы печатаются отдельно, а затем буквы приклеиваются к верхней панели с помощью клея Crazy или суспензии ABS. Для тех, у кого есть два экструдера или кто хочет раскрасить буквы вручную, я также включил модели с уже установленными буквами на верхней панели.
Печать Примечания:

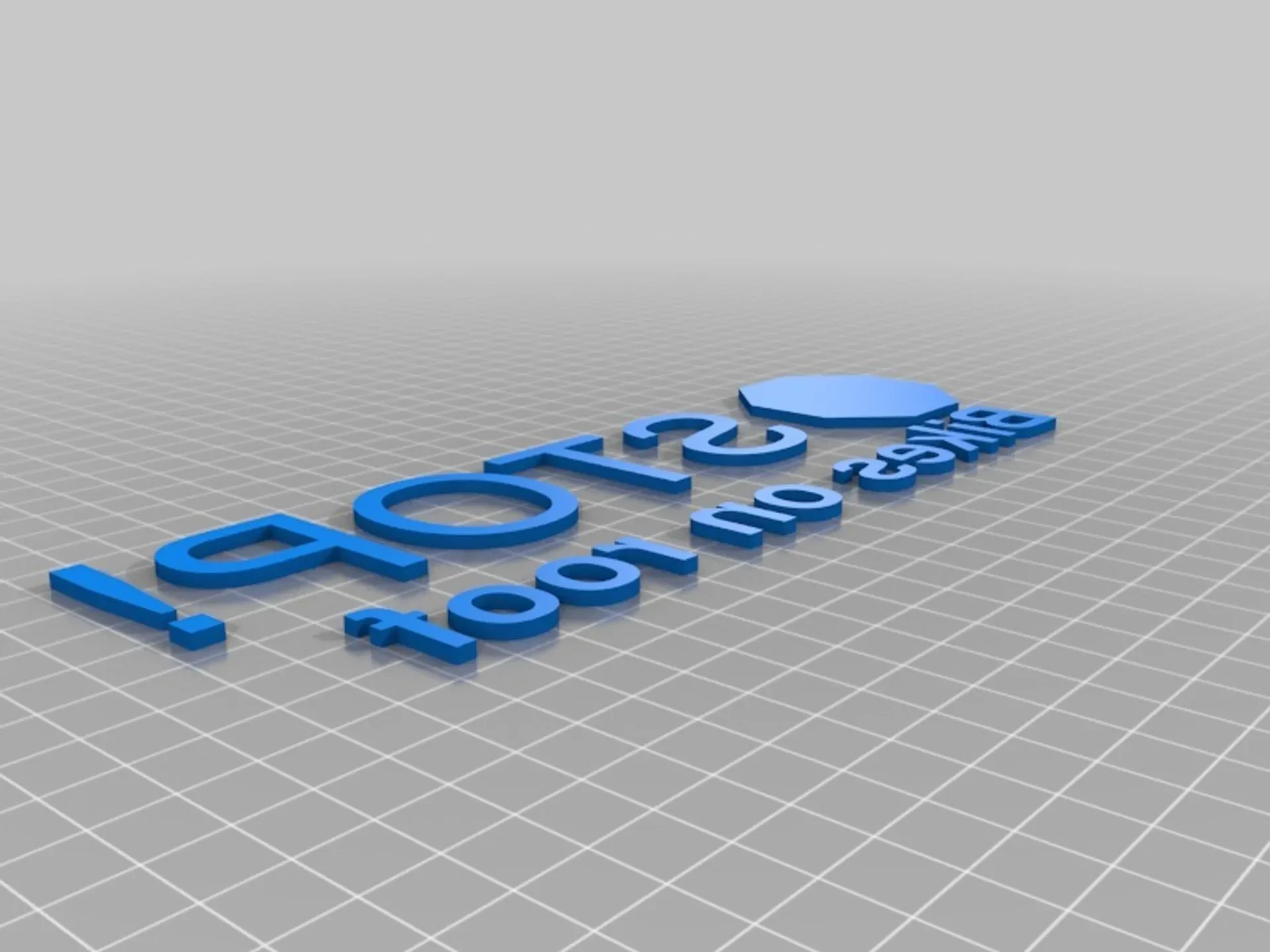

Для своих отпечатков я использовал ABS. Высота слоя 0,2 мм, заполнение 25-40 % (для придания панелям массы). Буквы печатаются лицевой стороной вниз, так как это обеспечит лучший внешний вид поверхности.
Примечания по сборке:

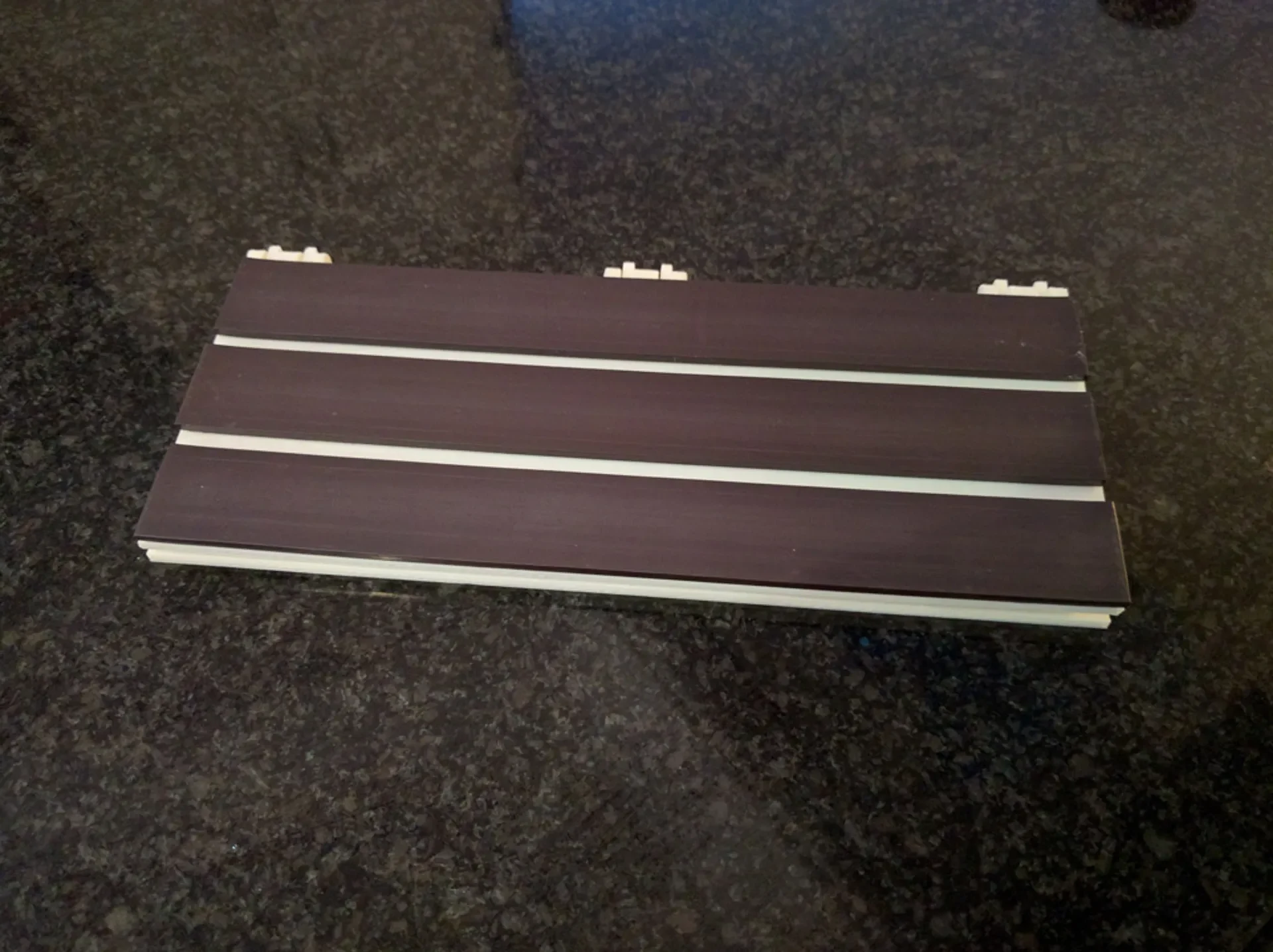

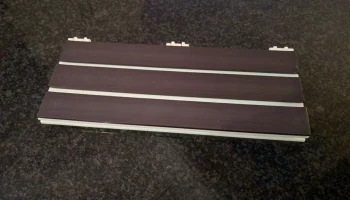

Как уже говорилось выше, буквы приклеены на свои места на верхней панели. Магнитную полосу следует разрезать на секции шириной 9 дюймов и установить шириной 3 дюйма поперек нижней стороны нижней панели. Используйте дюбели, чтобы скрепить панели друг с другом; пружины устанавливаются на две внешние петли, пропустите установочный штифт через центр каждой.
Настройки печати
Бренд принтера:
РепРэп
Принтер:
Мейкерфарм 12
Плоты:
Нет
Поддерживает:
Нет
Разрешение:
Печать высотой 0,2 мм с соплом 0,4 мм.
Заполнение:
25%, верхний и нижний слои толщиной 1 мм.
Примечания:
При печати букв я использовал поля, которые могут быть необходимы, а могут и не быть.
