Проект JAWA-ČZ KÝVAČKA 250/353.02 - ДЕТАЛЬ №3 - держатель...

Перед вами третья часть моей сборки Jawa-ČZ 250/353.02.

Надеюсь, вторая часть вам понравилась :)

https://www.printables.com/cs/model/751984-project-jawa-cz-kyvacka-25035302-part-no2-engine-c

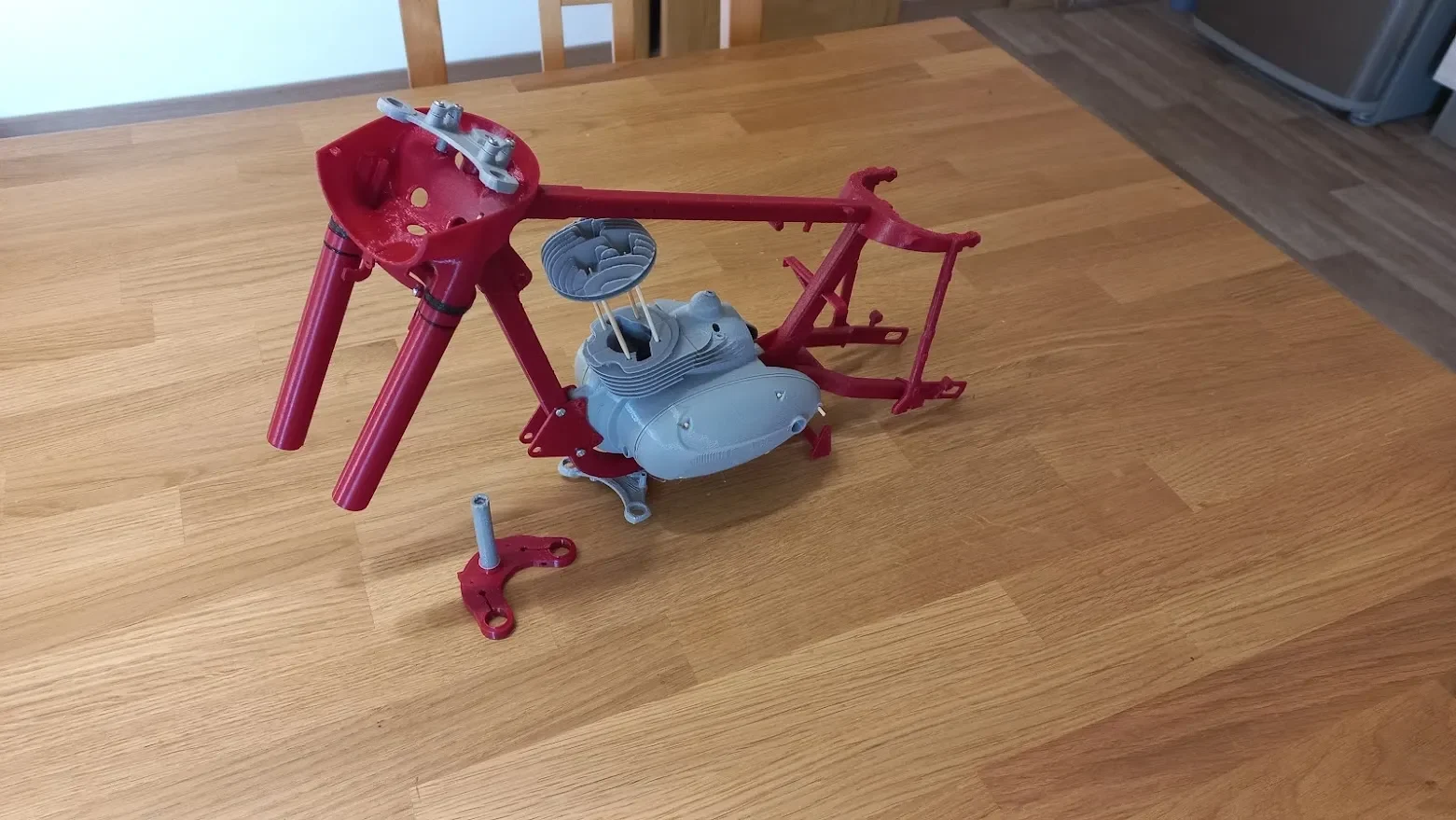

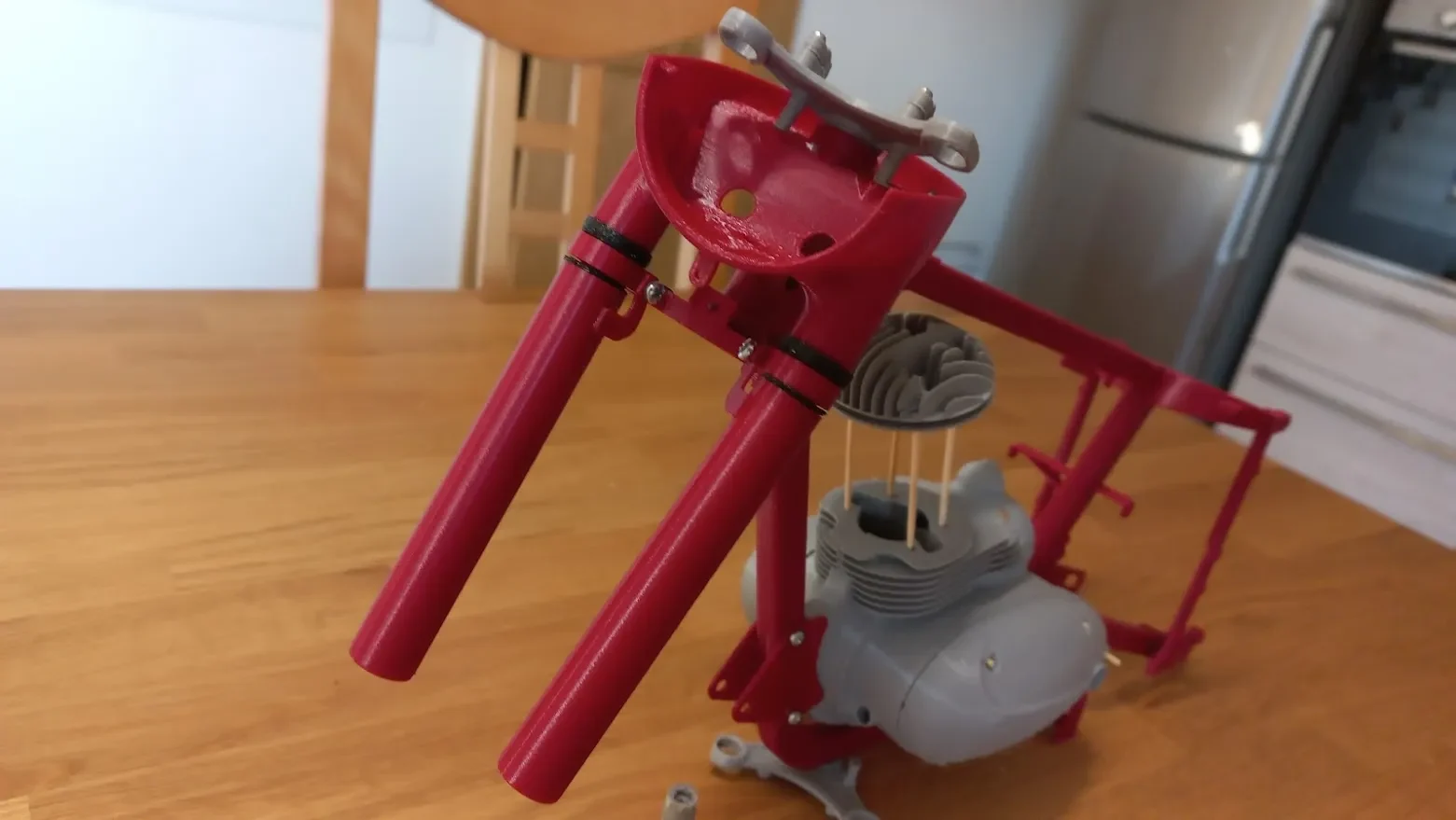

На сегодняшний день это полные чехлы на шею и переднюю вилку.

Прежде всего, хотелось бы отметить, что все сегодняшние детали очень маленькие и слабые. Поэтому будьте осторожны при манипуляциях.
Будьте предельно осторожны во время самой сборки и работайте медленно и осторожно.
Если вам удалось повредить или сломать какую-то деталь, несмотря на повышенную осторожность, следует «приварить» ее паяльником, а не приклеивать суперклеем.

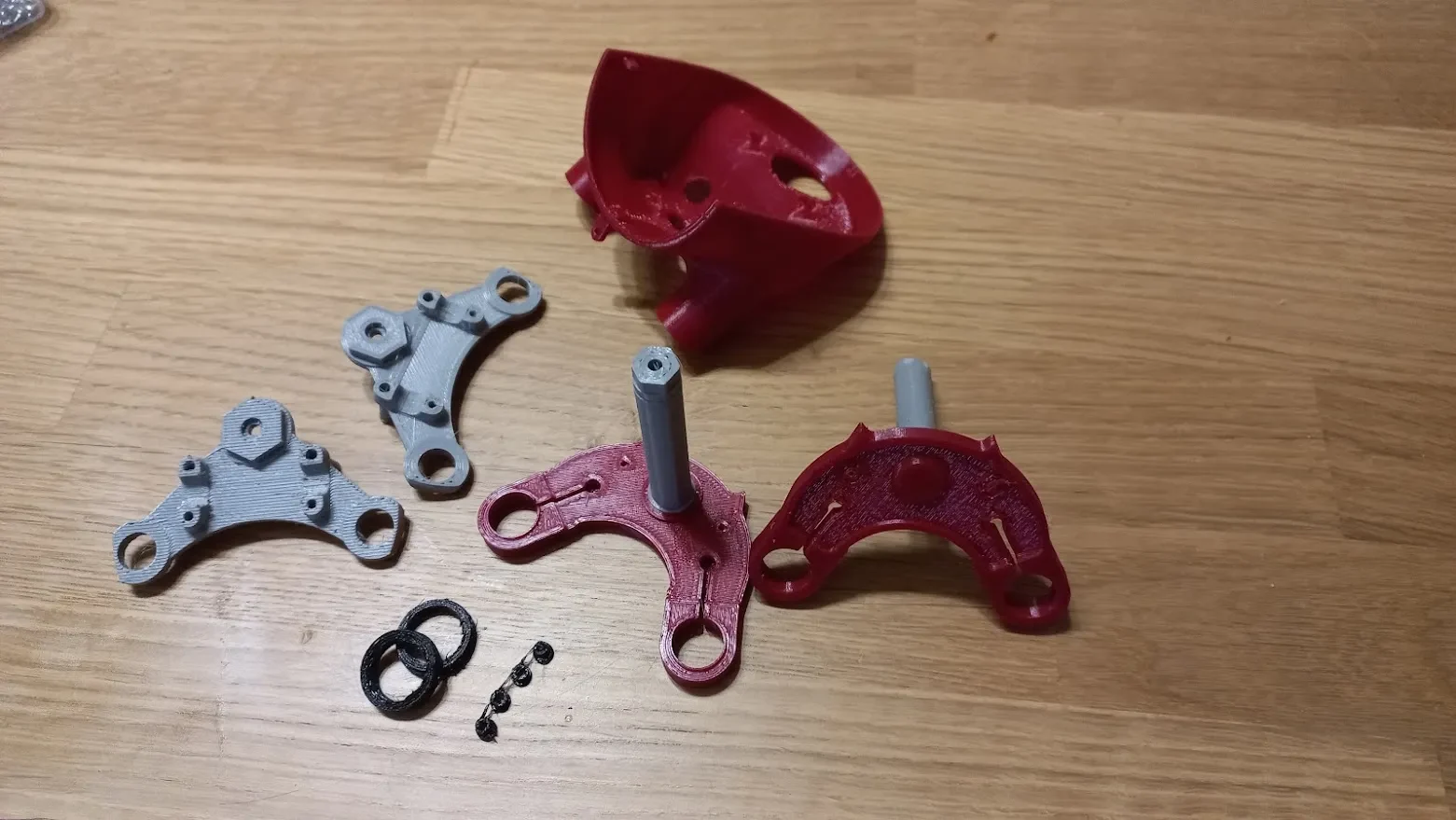

Инструкция по печати:
люверсы — 4 шт, PLA черный, заполнение 100%, 0,2 слоя
Манжета резиновая — 2 шт, PLA чёрный, наполнение 100%, 0,2 слоя
нижняя резиновая манжета — 2 шт, PLA черный, наполнение 100%, 0,2 слоя
Upper_holder — 1 шт., PLA серый, 3 периметра, заполнение 100%, слой 0,2
Держатель руля — 2 шт, PLA серый, 3 периметра, заполнение 100%, 0,2 слой
Bottom_holder — 1 шт., PLA красный, 3 периметра, заполнение 60%, слой 0,2

На высоте 6 мм при желании можно изменить цвет с красного на серый. На высоте 50,2мм поставил фиксатор для вставки гайки 2,5мм.

Bottom_cover — 1 шт., PLA красный, 3 периметра, заполнение 100%, слой 0,2
держатель рожка — 1 шт., PLA красный, 3 периметра, заполнение 100%, слой 0,2
передняя крышка зрительной трубы R — 1 шт., PLA красный, 3 периметра, заполнение 100%, слой 0,2
передняя крышка зрительной трубы L — 1 шт., PLA красный, 3 периметра, 100% заполнение, 0,2 слоя

Спецификация материала:
34 шарика подшипника диаметром 2 мм (рекомендую купить побольше. На полу их невозможно найти :D )
7x гаек М2,5
2 винта М2-6 мм
2 винта М2,5-14 мм
4 винта M2,5 мм-20 мм
1x винт M2,5-12 мм
немного вазелина для вставления шариков
Инструкции по сборке:
Прежде всего подготовьте все распечатанные детали. Очистите их после этого.
Наденьте 2 манжеты на нижнюю крышку
Приклейте 4 втулки к нижнему держателю.
Установите верхний держатель в нижнюю крышку с помощью 2 винтов M2,5-20 и 2 гаек 2,5 мм. Не забудьте также установить оба держателя руля. Винты их тоже держат.
вставьте 2 винта М2-6 в держатели руля
вставьте в рамку шарики 2х17 шт диаметром 2 мм. Зафиксируйте их вазелином.
Вставьте нижний держатель в раму с нижней стороны и поместите верхний держатель на нижний. Скрутите их в одно целое с помощью винта M2,5-12.
Правая, левая передние крышки зрительной трубы и держатель рупора крепятся 2 винтами М2,5-20 и 2 гайками М2,5. Будь осторожен. Не забудьте вставить нижние резиновые манжеты. Их можно закрепить клеем
Передние держатели двигателя фиксируются 2 винтами М2,5-14 с 2 гайками.

И что это все на данный момент. Спасибо за интерес к моей сборке.

Наслаждайтесь этим :)

��етвертая часть доступна здесь: https://www.printables.com/cs/model/774845-project-jawa-cz-kyvacka-25035302-part-no4-dumpers.
